Comment faire passer les câbles sous un bureau

Pour faire passer les câbles sous un bureau, tracez d’abord un trajet entre chaque appareil et sa destination, puis soutenez ce trajet avec un plateau, un canal en J ou des clips en gardant les connecteurs accessibles et une réserve de câble suffisante. Sur un bureau réglable en hauteur, la réserve doit permettre toute l’amplitude de mouvement sans tirer sur les câbles ; le rayon de courbure et l’espacement des supports doivent suivre les exigences du câble et du matériel plutôt qu’une valeur universelle.

L’acheminement des câbles sous un bureau consiste à guider les câbles d’alimentation, de données et de périphériques le long d’un trajet structuré à l’aide de supports adaptés. L’objectif est d’équilibrer le soutien, l’accès et les ajustements futurs, et non de simplement masquer les câbles. Les connexions doivent rester atteignables lorsque l’équipement change ou qu’une maintenance est nécessaire. Pour replacer ce travail dans l’ensemble de l’installation, consultez la page principale du système de gestion des câbles.

Les câbles emmêlés, pendants ou lâches apparaissent souvent lorsque le trajet n’est pas défini avant la fixation. Un parcours qui sépare les groupes lorsque leurs besoins diffèrent, conserve une réserve de câble utile et soutient le faisceau réduit les corrections ultérieures. Les câbles d’alimentation, de données et de périphériques peuvent partager certaines portions du trajet, mais leur regroupement doit rester compatible avec l’accès, la maintenance, la ventilation des adaptateurs et les contraintes propres aux câbles.

Le trajet doit aussi s’adapter à la configuration réelle du bureau : bras de moniteur, multiprise, station d’accueil, alimentation venant du sol, espace de montage limité ou plateau réglable en hauteur. Le choix entre plateau, canal, clips, attaches ou gaine dépend surtout de la charge de câbles, de la fréquence d’accès, de la surface de montage et de l’amplitude de mouvement.

Bases du passage des câbles sous un bureau

Les bases de l’acheminement reposent sur quatre relations : trajet, soutien, réserve de câble et accès. Un bon passage attribue une position au faisceau, soutient sa charge, conserve la longueur nécessaire aux mouvements prévus et laisse les points de connexion atteignables.

Visualisez le passage comme une chaîne continue entre l’équipement et le dessous du bureau : le câble quitte l’appareil, rejoint un point de guidage, suit le trajet soutenu puis arrive à sa connexion. Le schéma ci-dessous montre cette continuité et la place de la réserve de câble.

Chaque câble ou groupe de câbles doit avoir un trajet identifiable, un soutien adapté et une réserve suffisante pour les mouvements prévus. Un plateau ou des clips soutiennent le trajet mais ne le définissent pas à eux seuls. Lorsque soutien et accès sont planifiés ensemble, les câbles restent plus faciles à atteindre et moins susceptibles de s’emmêler ou de pendre.

Acheminer les câbles n’est pas la même chose que les cacher. L’acheminement organise le trajet, le soutien, la réserve et l’accès ; la dissimulation traite surtout l’apparence. Un trajet peut donc rester partiellement visible tout en étant mieux organisé et plus facile à maintenir.

Planifier le trajet des câbles avant de les fixer

Planifiez le trajet avant de fixer les câbles, car les changements de parcours sont plus simples tant que rien n’est attaché, clipsé, gainé ou placé dans un plateau. Le cadre de décision est origine → destination → obstacles et courbures → support → réserve → accès.

Le trajet dépend de la position des appareils, de la prise, de la multiprise, de la géométrie du bureau et des zones qui doivent rester accessibles. Si l’un de ces éléments change, revalidez le parcours plutôt que de conserver une fixation qui oblige le câble à se tendre ou à faire un détour.

Avant toute fixation, vérifiez séparément le placement, les courbures, la charge du faisceau, la réserve de service et l’accès futur. Cette vérification évite de confondre un trajet visuellement propre avec un trajet réellement maintenable.

Liste de vérification avant fixation — validez ces six conditions avant de poser les supports.

• Origine et destination : identifiez d’où part chaque câble et où il se connecte avant de choisir les fixations.
• Courbures et obstacles : prévoyez un trajet qui évite les zones de pincement et respecte le rayon de courbure indiqué pour le câble.
• Alimentation : placez la multiprise et les adaptateurs de façon à conserver l’accès aux fiches et leur ventilation.
• Charge du faisceau : choisissez un support et une méthode de fixation compatibles avec le nombre, le poids et la répartition des câbles.
• Réserve de service : laissez la longueur nécessaire aux mouvements et interventions prévus ; testez toute l’amplitude d’un bureau réglable.
• Maintenance : conservez des points où les câbles peuvent être identifiés, débranchés ou remplacés sans démonter l’ensemble.

Pour des critères supplémentaires de planification de trajet, consultez comment planifier les trajets de câbles avant l’installation. Chaque condition vérifiée soutient une décision de cheminement plus éclairée avant de fixer les cordons.

Un bureau fixe, un bras de moniteur ou un trajet sol-bureau peuvent modifier les besoins de mouvement et de réserve. Sur un bureau réglable en hauteur, effectuez le test de mouvement avant la fixation finale afin de vérifier qu’aucun câble ne se tend aux positions extrêmes utilisées.

Le schéma réunit les critères de planification à contrôler avant la pose : origine et destination, obstacles, alimentation, charge du faisceau, réserve de service et accès de maintenance.

Cartographier les chemins de câbles des appareils vers le dessous du bureau

Cartographiez chaque câble depuis son appareil jusqu’au point où il rejoint le trajet sous le bureau. La carte doit relier source → destination → support → accès à préserver avant toute fixation.

Lorsque plusieurs appareils partagent une portion de trajet, regroupez les câbles par fonction et besoin d’accès. Un moniteur, une alimentation et une liaison de données peuvent suivre le même support sur une partie du parcours, puis se séparer lorsque leurs destinations ou leurs besoins de maintenance divergent.

Carte de trajet par groupe de câbles

Groupe	Départ → destination	Support à prévoir	Accès à préserver
Câbles de moniteur	Écran ou bras → station d’accueil, ordinateur ou alimentation	Point de guidage près du bras puis trajet sous le bureau	Mouvement du bras et déconnexion du moniteur
Câbles d’alimentation	Appareil → multiprise ou prise	Trajet soutenu jusqu’à la zone d’alimentation	Fiches, interrupteur éventuel, adaptateurs et ventilation
Câbles de données	Périphérique ou réseau → ordinateur, station ou prise réseau	Trajet identifiable, éventuellement séparé si la maintenance le justifie	Reconnexion, remplacement et traçage du câble
Périphériques mobiles	Clavier, souris, casque ou autre périphérique → poste principal	Guidage local avec une réserve adaptée au mouvement	Déplacement de l’appareil sans traction

Le schéma complète cette carte en montrant comment les groupes rejoignent le dessous du bureau. L’objectif n’est pas d’imposer un trajet identique à tous les câbles, mais de rendre chaque connexion traçable et maintenable.

Séparer les chemins de câbles d'alimentation, de données et de périphériques

Séparez les groupes de câbles lorsque leurs besoins de mouvement, d’accès, de ventilation ou de maintenance sont différents. La séparation est une décision de cheminement, pas une règle universelle applicable à tous les bureaux.

Un faisceau mixte devient difficile à maintenir lorsque certains câbles doivent bouger, être débranchés ou rester ventilés alors que d’autres peuvent rester fixes. Séparer uniquement ces groupes rend l’identification et l’intervention plus simples sans imposer plusieurs trajets là où un parcours commun fonctionne correctement.

Condition de regroupement : plusieurs types de câbles peuvent partager un trajet si le support reste adapté, les connecteurs restent accessibles et les exigences propres aux câbles et aux appareils sont respectées.

Quand séparer les groupes de câbles

Groupe	Condition qui justifie la séparation	Effet recherché
Alimentation	Adaptateurs encombrants, besoin de ventilation, accès fréquent aux fiches ou trajet soumis au mouvement	Éviter la traction sur les cordons et faciliter l’accès aux composants d’alimentation
Données	Reconnexions, dépannage ou traçage fréquents	Identifier et remplacer un câble sans ouvrir tout le faisceau
Périphériques	Appareils régulièrement déplacés ou débranchés	Conserver une réserve et un accès adaptés au mouvement
Faisceau mixte	Le regroupement rend l’accès, la ventilation ou la maintenance difficiles	Réduire la complexité du faisceau en séparant seulement les groupes concernés

Ce schéma explique les principales raisons, les considérations par type de câble et la précaution de regroupement pour séparer les chemins de câbles d'alimentation, de données et de périphériques.

Choisir le matériel de cheminement pour le parcours principal de câbles

Choisissez le matériel selon la fonction du parcours principal : charge du faisceau, niveau d’accès, direction du trajet et surface de montage. Le support doit porter et guider les câbles ; les accessoires de regroupement ne remplacent pas un support principal lorsque la charge exige un maintien continu.

Les principales catégories sont le plateau de câbles, le canal en J, les clips, les attaches et la gaine. Plateau et canal en J servent surtout au trajet horizontal ; les clips positionnent des câbles ou de petits groupes ; les attaches et gaines regroupent un faisceau. Le tableau compare chaque catégorie selon son rôle, son niveau d’accès et sa condition d’usage la plus adaptée.

Choix du matériel selon rôle, accès et condition d’usage

Type de matériel	Rôle de cheminement	Niveau d'accès	Condition optimale	Attention
Plateau de câbles	Soutenir un parcours principal de câbles	Élevé	Charge de câbles modérée à élevée avec accès fréquent	Nécessite un espace de montage adapté
Canal en J	Guider un parcours horizontal	Modéré	Cheminement structuré sous le bureau avec câbles contenus	L'accès peut dépendre de la conception du canal
Clips	Positionner les câbles individuellement	Élevé	Charge de câbles légère et contrôle du trajet	Moins adapté aux parcours de câbles groupés
Attaches	Regrouper les câbles ensemble	Modéré	Regroupement de câbles et organisation du trajet	Peut réduire la démontabilité en cas d'usage excessif
Gaine	Regrouper plusieurs câbles	Modéré	Câbles groupés suivant le même trajet	L'accès aux câbles individuels peut être réduit

Utilisez le tableau comme une matrice de décision : choisissez d’abord le rôle du support et l’accès nécessaire, puis vérifiez que le produit réel convient à la charge et à la surface de montage. Pour comparer davantage les familles de supports, consultez le guide sur les goulottes, chemins, gaines et clips.

Les détails de pose viennent après ce choix, car la méthode de montage dépend du dessous du bureau et du système retenu. Pour l’étape suivante, consultez comment installer les supports de passage des câbles.

Plateaux et canaux en J pour le cheminement horizontal

Un plateau ou un canal en J convient au cheminement horizontal lorsque le faisceau doit être soutenu le long du dessous ou du bord arrière du bureau. Le plateau favorise l’ouverture et l’accès ; le canal en J favorise un trajet plus contenu. La capacité réelle dépend toujours des dimensions et de la charge admissible du modèle choisi.

Le compromis est simple : une conception plus ouverte facilite généralement l’ajout et le retrait des câbles, tandis qu’un canal plus contenant peut réduire leur visibilité. La forme exacte, l’ouverture et la charge admissible restent propres au modèle choisi.

Plateau de câbles ou canal en J

Critère	Plateau de câbles	Canal en J
Capacité	Souvent adapté à un faisceau plus volumineux, selon les dimensions et la charge admissible du plateau	Souvent adapté à un parcours horizontal plus contenu, selon les dimensions du canal
Accès	Ouverture généralement favorable aux ajouts, retraits et interventions	Accès dépendant de la forme du canal et de son orientation
Surface de montage	Peut occuper une zone plus large sous le plateau du bureau	Suit généralement une bande de montage plus étroite
Visibilité	Les câbles peuvent rester davantage visibles	Le faisceau peut être davantage contenu visuellement
Meilleur compromis	Accès et capacité prioritaires	Parcours compact et contenu prioritaire

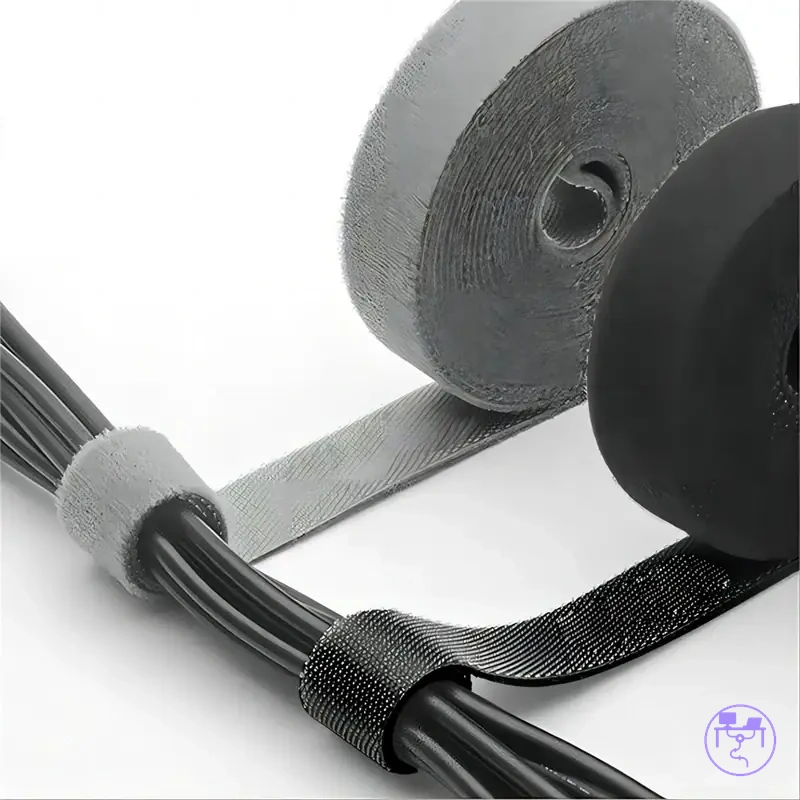

Clips, attaches et gaines pour le regroupement des câbles

Les clips, attaches et gaines interviennent après le choix du trajet principal. Ils servent à positionner ou regrouper les câbles ; leur valeur dépend surtout du maintien nécessaire, de la démontabilité, de la taille du faisceau et de la fréquence des changements.

Pour des changements fréquents, privilégiez un accessoire facile à ouvrir ou à repositionner. Pour un faisceau stable, une attache ou une gaine peut mieux conserver le regroupement. Dans tous les cas, le regroupement ne doit pas remplacer le support du poids du faisceau.

Accessoires de regroupement : rôle et compromis

Accessoire	Rôle principal	Convient surtout lorsque	Compromis
Clips	Positionner localement un câble ou un petit groupe	L’accès individuel et le repositionnement restent fréquents	Moins adaptés à un faisceau lourd ou volumineux
Attaches	Maintenir plusieurs câbles ensemble	Le faisceau suit déjà un trajet soutenu et doit rester compact	Un serrage excessif réduit la démontabilité et peut comprimer les câbles
Gaine	Réunir plusieurs câbles dans une enveloppe commune	Les câbles suivent le même trajet et la propreté visuelle est utile	L’accès à un câble individuel demande davantage d’ouverture
Attaches réutilisables	Regrouper tout en permettant des modifications répétées	L’équipement change régulièrement	Nécessitent toujours un support distinct si le faisceau doit être porté

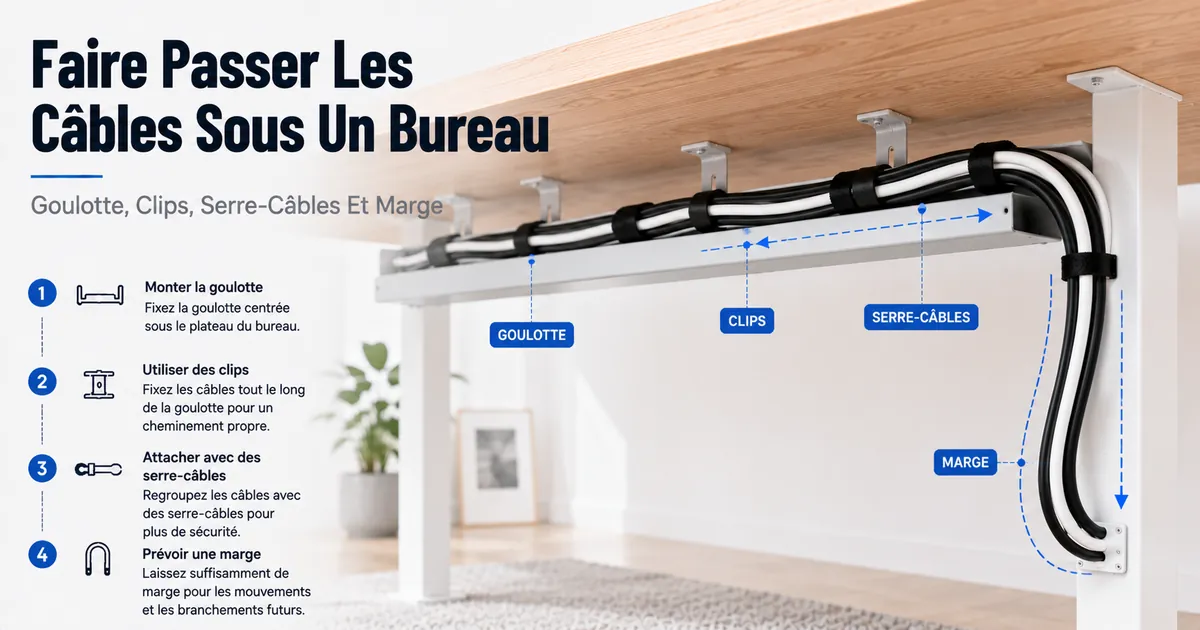

Acheminer les câbles sous le bureau

Acheminez les câbles en suivant le trajet planifié, puis soutenez le faisceau aux points prévus sans supprimer l’accès ni la réserve nécessaire. La séquence utile est ancrage → guidage → soutien → réserve → courbure → vérification.

Faites correspondre le support au trajet déjà planifié : un plateau convient mieux lorsque le faisceau doit être porté sur une longueur continue, tandis que des clips conviennent au guidage local de câbles ou de petits groupes. Le bon choix est celui qui maintient le parcours sans rendre les connexions difficiles à atteindre.

Le visuel ci-dessous repère les cinq points à contrôler pendant la pose : départ, trajet du faisceau, supports, réserve de câble et accès final.

Séquence de pose — suivez les étapes dans cet ordre pour passer du trajet planifié au trajet soutenu.

1. Choisissez le point de départ sous le bureau. Faites correspondre ce point à la zone où les câbles quittent l’équipement ou rejoignent le dessous du plateau.
2. Guidez le faisceau sur le trajet planifié. Évitez de créer des détours qui compliquent l’accès ou imposent des croisements inutiles.
3. Posez les supports adaptés à la charge. Respectez la capacité et les instructions du matériel ; ajoutez un soutien là où le faisceau s’affaisse ou change de direction.
4. Conservez la réserve utile. Laissez la longueur nécessaire près des appareils et aux zones de mouvement ; ne transformez pas l’excédent en boucles serrées.
5. Gardez des courbes progressives. Respectez les exigences de rayon de courbure du câble, particulièrement près des connecteurs et des changements de direction.
6. Testez l’accès et le mouvement. Vérifiez les connecteurs, la maintenance et, pour un bureau réglable, toute l’amplitude de hauteur utilisée avant la fixation finale.

Après la pose, vérifiez l’ensemble du parcours : les câbles doivent rester soutenus, les courbes progressives, les connecteurs accessibles et la réserve suffisante pour les mouvements prévus. Si un de ces critères échoue, corrigez le trajet avant de serrer ou fermer définitivement les supports.

Sécuriser les câbles sans bloquer l'accès

Sécurisez les câbles en les soutenant sans bloquer les ports, fiches et adaptateurs. La fixation doit maintenir le câble sans l’écraser ni transférer une traction permanente au connecteur ; l’espacement dépend de la charge, du trajet et du matériel de support.

Avant de serrer une attache ou de fermer un support, vérifiez le dégagement autour des connecteurs et la possibilité de retirer un câble sans démonter une longue portion du trajet. Pour les câbles qui se plient près d’un port, respectez le rayon de courbure prévu par le fabricant du câble.

• Les ports restent accessibles sans retirer plusieurs points de fixation.
• Les fiches peuvent être débranchées sans tirer sur le câble ni forcer le connecteur.
• Les adaptateurs sont soutenus par leur emplacement ou leur support, pas suspendus par leur cordon.
• Les attaches maintiennent le faisceau sans comprimer inutilement la gaine des câbles.
• Le dégagement autour des courbures et des connecteurs reste compatible avec le câble utilisé.

Acheminer les câbles du sol au bureau

Un trajet du sol au bureau doit monter depuis la prise ou le cheminement au sol vers le dessous du bureau avec un soutien avant le point d’entrée. Évitez les zones de passage et toute traction sur les fiches ou adaptateurs.

Sur un bureau fixe, une montée verticale stable peut suffire. Sur un bureau réglable en hauteur, la transition doit permettre la course utilisée du plateau sans tendre le cordon au point bas ou au point haut. Placez l’entrée sous le bureau là où le câble peut rejoindre le trajet horizontal avec une courbe progressive.

1. Repérez la source au sol ou au mur. Choisissez une montée qui reste hors de la circulation piétonne autant que possible.
2. Ajoutez un guidage vertical. Soutenez le câble pendant sa montée au lieu de laisser son poids tirer sur la connexion.
3. Prévoyez la transition vers le bureau. Gardez une réserve près de la zone mobile ou du point où le câble tourne vers le trajet horizontal.
4. Choisissez le point d’entrée. Faites rejoindre le trajet principal avec une courbe progressive et sans section pendante inutile.
5. Testez le mouvement. Pour un bureau réglable, parcourez toute l’amplitude de hauteur utilisée et confirmez qu’aucun câble ne se tend ni ne touche une zone dangereuse.

Contrôler l’excédent, la réserve de câble et les étiquettes

Après avoir soutenu le trajet principal, gérez séparément l’excédent, la réserve de service et l’identification. L’excédent doit être rangé sans courbure excessive ; la réserve doit correspondre aux mouvements prévus ; les étiquettes doivent rester visibles aux points où le câble se connecte ou se sépare.

La quantité de réserve n’a pas de valeur universelle : elle dépend de la distance du trajet, du mouvement de l’appareil et de la maintenance prévue. Sur un bureau réglable en hauteur, la valeur pratique est la longueur qui permet toute l’amplitude utilisée sans traction, vérifiée par un test de mouvement.

Les attaches servent à organiser le faisceau, pas à comprimer les câbles. Serrez seulement assez pour maintenir le groupe en place, et utilisez de préférence une solution réutilisable lorsque les connexions changent souvent.

Les étiquettes sont surtout utiles aux points de connexion et aux bifurcations. Elles réduisent le temps de recherche lors d’un remplacement, mais elles ne compensent pas un trajet inaccessible : connecteurs et points de service doivent rester atteignables.

• Rangez l’excédent en courbes larges et accessibles, sans forcer le câble.
• Conservez une réserve suffisante pour les mouvements réels de l’appareil ou du bureau.
• Utilisez des attaches qui maintiennent le faisceau sans le comprimer inutilement.
• Placez les étiquettes près des connexions ou des bifurcations importantes.
• Après regroupement, vérifiez que chaque connecteur utile reste accessible pour la maintenance.

Le bon résultat n’est pas le faisceau le plus serré : c’est un faisceau identifiable, accessible et suffisamment libre pour les mouvements prévus.

Les produits ci-dessous sont des exemples de supports à comparer. Vérifiez les dimensions, la méthode de montage, la capacité et la compatibilité avec votre bureau avant tout achat. Les liens renvoient vers des offres tierces : ce site n’est ni le vendeur ni le fabricant.

Le schéma montre comment distinguer l’excédent à ranger, la réserve à conserver et les points où l’étiquetage facilite les interventions futures.

Acheminement sécurisé autour des multiprises et des adaptateurs

Autour des multiprises et adaptateurs, le trajet doit préserver la ventilation, l’accès aux fiches, le soutien du bloc et l’absence de traction sur le cordon. Ne forcez pas un cordon dans une courbure serrée simplement pour le faire entrer dans le faisceau.

Les blocs d’alimentation posent surtout problème lorsqu’ils sont enfouis dans un faisceau dense, suspendus par leur cordon ou placés de façon à rendre les fiches difficiles à atteindre. Installez-les selon les instructions du fabricant et laissez les ouvertures de ventilation dégagées lorsqu’elles existent.

Avant de regrouper un cordon d’alimentation avec le reste du faisceau, vérifiez la ventilation, la courbure, l’accès aux fiches et l’absence de traction sur l’adaptateur.

• La multiprise et les adaptateurs ne sont pas enfermés dans un faisceau qui bloque leur ventilation.
• La direction des fiches ne force pas les cordons dans une courbure prononcée.
• Les prises et fiches nécessaires restent visibles et accessibles pour l’inspection ou la déconnexion.
• Le poids d’un adaptateur est soutenu par sa position ou son support, et non par le cordon.
• Le montage et l’utilisation restent conformes aux instructions du fabricant et aux exigences de sécurité applicables localement.

Cette section traite du cheminement physique, pas du dimensionnement électrique, de la protection contre les surcharges ni des règles de câblage locales. Pour approfondir ces points, consultez comment faire passer les câbles d’alimentation en sécurité.

Le schéma synthétise les quatre vérifications de cheminement autour des multiprises et adaptateurs : ventilation, courbure, soutien et accès.

Corriger les chemins de câbles lâches, pendants ou emmêlés

Un câble lâche, pendant, emmêlé ou sous tension est un symptôme, pas une cause unique. Vérifiez d’abord le trajet, le soutien, la réserve et le regroupement, puis corrigez seulement la relation qui pose problème.

Un affaissement oriente d’abord vers un problème de soutien ; un enchevêtrement vers un regroupement devenu inadapté ; une tension vers un trajet trop court ou une réserve insuffisante. Ces associations guident le contrôle, mais le symptôme doit être vérifié avant la correction.

Comparez le symptôme à la cause possible, effectuez la vérification correspondante, puis appliquez la correction la plus locale qui rétablit soutien, accès et absence de traction. Pour un dépannage plus large, consultez comment corriger un mauvais passage de câbles.

Diagnostic des défauts de passage les plus courants

Symptôme	Cause possible	Vérification	Correction	Quand replanifier
Faisceau affaissé	Soutien insuffisant, trop espacé ou inadapté à la charge	Repérez la section non soutenue et vérifiez la tenue des fixations	Ajoutez, rapprochez ou remplacez le support selon la charge réelle	Si l’affaissement revient ou si le trajet ne peut pas être soutenu correctement
Clips ou points de guidage lâches	Le support ne suit plus le trajet ou sa fixation n’est plus stable	Contrôlez le montage, la surface et la direction prise par les câbles	Repositionnez ou remplacez le point de guidage avec une méthode compatible avec la surface	Si les câbles quittent régulièrement les points de support
Faisceau emmêlé	Le regroupement ne correspond plus aux connexions actuelles	Identifiez les câbles déplacés, inutilisés ou partageant un groupe inadapté	Séparez puis regroupez selon l’usage et l’accès nécessaires	Si l’encombrement revient après le regroupement
Cordons trop tendus	Réserve insuffisante, trajet trop court ou courbure contrainte	Testez les mouvements de l’appareil ou du bureau et observez les connecteurs	Rétablissez la réserve, adoucissez le trajet ou déplacez un point de support	Si le trajet ne permet aucun mouvement sans traction

Une correction locale est suffisante lorsque le symptôme disparaît et que le trajet reste soutenu, accessible et sans traction. Replanifiez le trajet lorsque le même défaut revient parce que la géométrie du parcours, la charge ou l’amplitude de mouvement ne peuvent pas être corrigées localement.

Le schéma complète le tableau en reliant les symptômes visibles aux contrôles à effectuer avant de modifier le trajet.
