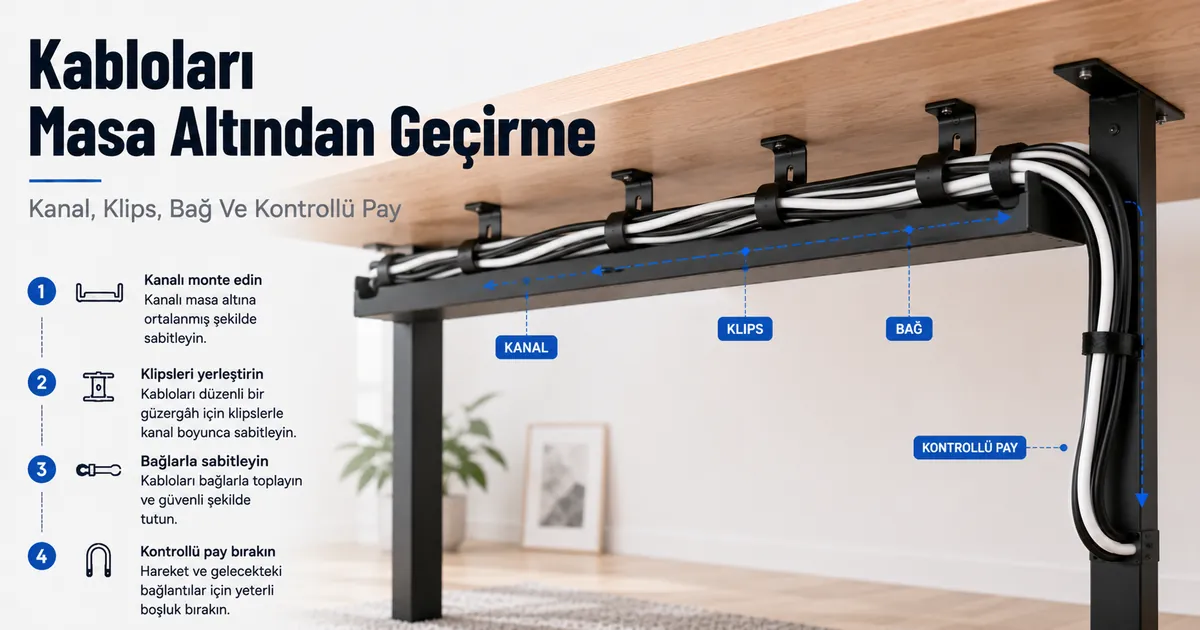

Kablolar Masa Altından Nasıl Geçirilir

Masa altından kablo geçirmek için önce cihazlardan prizlere kadar tek bir rota planlayın; ardından güç, veri ve çevre birimi kablolarını gerektiğinde ayrı hatlarda tutup tepsi, J kanalı veya klipslerle destekleyin. Hareketli bağlantılarda servis payı bırakın, konektörleri erişilebilir tutun ve kabloları keskin biçimde bükmeyin ya da gergin bırakmayın; yüksekliği ayarlanabilir masalarda kablo payı tüm hareket aralığını karşılamalıdır.

Masa altı kablo yönlendirme; güç, veri ve çevre birimi kablolarını masa altında tanımlı bir yol boyunca taşıma ve destekleme işlemidir. Amaç yalnızca kabloları gizlemek değil; destek, erişim, servis payı ve değiştirilebilirlik arasında denge kurmaktır. Ekipman değiştiğinde fişlere, konektörlere ve destek noktalarına ulaşılabilmelidir. Sistem bağlamı için masa kablo yönetim sistemi merkez sayfasına bakın.

Sarkma ve dolaşıklık çoğu zaman kablolar sabitlenmeden önce rota, destek ve fazla uzunluk yönetiminin birlikte planlanmamasından kaynaklanır. Kabloları işlev ve erişim ihtiyacına göre gruplamak, mekanik gerginliği azaltmak ve bakım noktalarını açık bırakmak sonraki düzeltme ihtiyacını azaltır. Güç ve veri hatları aynı desteği paylaşsa bile, ısı, elektromanyetik etkileşim, bakım veya üretici gereksinimleri ayırmayı gerektiriyorsa ayrı rotalar kullanın.

Monitör kolu, zeminden masaya güç beslemesi veya yüksekliği ayarlanabilir masa varsa rota, hareket aralığını da kapsamalıdır. Donanım seçimini kablo yoğunluğu, montaj yüzeyi, cihaz hareketi ve erişim sıklığına göre yapın; kablo hiçbir çalışma konumunda konektörü çekmemeli, keskin bir kıvrıma zorlanmamalı veya destekten çıkmamalıdır.

Masa Altı Kablo Yönlendirme Temelleri

Masa altı kablo yönlendirmeyi dört değişken belirler: kablo yolu, destek, erişim ve servis payı. Kablo yolu kaynaktan hedefe giden rotayı; destek, kablonun masa altında kontrollü kalmasını; erişim, fiş ve konektörlere ulaşılabilmesini; servis payı ise hareket ve bakım için gereken kontrollü fazlalığı ifade eder.

Kablo yolu

Kaynak → masa altı ana rota → hedef. Engelleri dolaşmalı ve destek donanımıyla uyumlu olmalıdır.

Destek

Kabloyu sarkmadan taşıyan tepsi, J kanalı veya klips gibi noktalar; kabloyu ezmeden tutmalıdır.

Erişim

Fişlerin, konektörlerin, adaptörlerin ve bakım noktalarının sistemi sökmeden ulaşılabilir kalmasıdır.

Servis payı

Evrensel bir santimetre değeri yoktur; gerekli hareketi konektörü çekmeden karşılayan, kontrollü ekstra kablo uzunluğudur.

Aşağıdaki görsel, bu dört ilişkinin aynı rota üzerinde nasıl birleştiğini gösterir: kablo cihazdan çıkar, destek noktalarından geçer ve hareket gereken yerde kontrollü servis payı bırakılarak hedefe ulaşır.

Kablo tepsisi veya klips, yalnızca fiziksel desteği sağlar; doğru rota kararının yerini tutmaz. Destek noktaları kabloyu taşırken konektörler yük altında kalmamalı ve bakım erişimi kapanmamalıdır. Gerçek yerleşim; cihaz konumuna, masa altı alanına, kablo yoğunluğuna ve hareket ihtiyacına göre değişir.

Masa altı kablo yönlendirme ile kablo gizleme aynı amaç değildir. Yönlendirme; rota, destek, erişim ve servis payını yönetir; gizleme ise öncelikle görünümü iyileştirir. İyi bir kurulum, görünüm uğruna bakım erişimini veya kablonun güvenli hareketini feda etmez.

Kabloları Sabitlemeden Önce Kablo Rotasını Planlayın

Kablo rotasını, kabloları bağlamadan, klipslemeden, kılıfa almadan veya tepsiye yerleştirmeden önce planlayın. Rota; kablonun nereden başladığını, hangi hedefe ulaştığını, hangi engelleri geçtiğini ve daha sonra nereden erişileceğini açıkça göstermelidir. Ana karar değişkenleri kaynak, hedef, bükülme yolu, servis payı ve erişimdir.

Cihaz konumu, priz yeri veya masa şekli değiştiğinde aynı rota her kurulum için uygun olmayabilir. Çoklu prizin konumu, kablo yoğunluğu ve masa altındaki kullanılabilir montaj yüzeyi, hem yönü hem de bakım noktalarını etkiler. Yüksekliği ayarlanabilir masalarda ayrıca tüm hareket aralığı boyunca kablonun çekilmediği doğrulanmalıdır.

Sabitlemeye geçmeden önce aşağıdaki koşulları doğrulayın. Bu kontrol listesi, rota geometrisini bakım ve hareket gereksinimlerinden ayırarak eksik bir planı erken fark etmeyi kolaylaştırır.

• Kaynak ve hedef: Her kablonun başladığı ve bittiği noktayı belirleyin; rota bu iki nokta arasında gereksiz çaprazlama oluşturmamalıdır.
• Bükülme yolu: Keskin kıvrımlar yerine kademeli dönüşler planlayın ve kablo üreticisinin minimum bükülme gereksinimi varsa onu esas alın.
• Priz ve çoklu priz konumu: Güç bağlantılarını ulaşılabilir tutun; adaptör ve fişleri sıkışık demetlerin içine gömmeyin.
• Kablo yoğunluğu: Yoğun demetler için daha sürekli destek; az sayıdaki ayrı kablo için daha yerel destek gerekebilir.
• Servis payı: Hareket veya bakım gereken yerde, konektörü çekmeden gerekli hareketi karşılayacak kontrollü fazlalık bırakın.
• Bakım noktaları: Fiş, konektör, adaptör ve ayırma noktalarına büyük bir rota bölümünü sökmeden ulaşılabildiğini doğrulayın.

Bu kontrol listesini kabloları sabitlemeden önce tamamlayın. Her koşulu önceden doğrulamak, rota değişikliğini kablolar ve donanım yerindeyken yapmak zorunda kalma ihtimalini azaltır.

Sabit masa, monitör kolu ve zeminden masaya geçiş aynı hareket gereksinimine sahip değildir. Sabit bir masa çoğunlukla statik rota isterken, monitör kolu veya yüksekliği ayarlanabilir masa hareket noktasında daha fazla servis payı ve son konum testi gerektirir.

Aşağıdaki görsel, yerleşim, servis payı, erişim ve kablo yoğunluğu gibi planlama değişkenlerini sabitleme işleminden önce birlikte kontrol etmeyi gösterir.

Cihazlardan Masa Altına Kablo Yollarını Haritalayın

Her kabloyu cihazdaki kaynağından masa altı ana rotasına katıldığı noktaya ve oradan hedef bağlantısına kadar izleyin. Sabitleme noktası seçmeden önce bu yolu belirlemek, gereksiz çaprazlamayı ve sonradan erişim kaybını azaltır.

Birden fazla cihaz aynı ana rotayı paylaşabilir; ancak her kablo grubunun hareket ve bakım ihtiyacı aynı değildir. Aşağıdaki rota haritası, kablo türünü → masa altı yolunu → erişim koşulunu birlikte okumayı kolaylaştırır.

Kablo / kaynak	Masa altı rota yaklaşımı	Erişim ve hareket koşulu
Monitör kablosu	Ekran veya monitör koluna yakın rotadan ana hatta katılır.	Monitör ayarı veya kol hareketi varsa hareket noktasında servis payı bırakın.
Güç kablosu	Çoklu prize veya güç bağlantı alanına yönelir.	Fiş ve adaptör erişimini açık tutun; kabloyu konektörden çekmeyin.
Veri kablosu	Bilgisayar, bağlantı istasyonu veya ağ ekipmanına giden rotayı izler.	Yeniden bağlantı ve bakım için konektörleri erişilebilir bırakın; sıkı bükülmeden kaçının.
Çevre birimi kablosu	Klavye, fare, ses veya benzeri cihazın konumuna göre yerel rotadan ana hatta katılır.	Cihaz sık taşınıyorsa kolay ayrılabilen klips veya yeniden kullanılabilir bağ tercih edin.

Aşağıdaki görsel, cihazlardan masa altına inen hatların ortak bir ana rotada nasıl birleştirilebileceğini ve erişim noktalarının neden rota planının parçası olması gerektiğini gösterir.

Güç, Veri ve Çevre Birimi Kablo Hatlarını Ayırın

Güç, veri ve çevre birimi kablolarını her durumda ayrı tutmak zorunlu değildir. Ayırma; ısı, elektromanyetik etkileşim, farklı hareket ihtiyacı, bakım sıklığı veya üretici gereksinimi aynı demeti elverişsiz hâle getirdiğinde yararlıdır.

Aynı desteği paylaşan kabloların bile erişim ihtiyacı farklı olabilir. Güç adaptörleri havalandırma isterken veri ve çevre birimi kabloları daha sık yeniden bağlanabilir. Bu nedenle “tek büyük demet” yerine kablo türüne ve kullanım koşuluna göre gruplama yapmak, bakım ve izlemeyi kolaylaştırır.

Dikkat: Masa altındaki hazır cihaz kabloları için tek bir evrensel ayırma mesafesi varsaymayın. Üretici talimatı veya uygulanabilir yerel elektrik gereksinimi belirli bir ayrım istiyorsa onu izleyin; aksi durumda mekanik erişim, ısı ve sinyal hassasiyetine göre gereksiz paralel yakınlığı azaltın.

Kablo grubu	Aynı rota ne zaman uygundur?	Ayırma koşulu	Temel kontrol
Güç	Destek yeterliyse ve adaptörler havalandırılmış, fişler erişilebilir kalıyorsa.	Adaptör ısısı, mekanik çekme, yoğun demet veya üretici gereksinimi varsa.	Fiş ve adaptör erişimi
Veri	Rota kabloyu ezmiyor, keskin bükmüyor ve bağlantı noktaları ulaşılabilir kalıyorsa.	Güç hattıyla uzun paralel yakınlık sinyal hassasiyeti yaratıyorsa veya bakım ihtiyacı farklıysa.	Bükülme ve yeniden bağlantı
Çevre birimi	Cihazlar sabitse ve kablolar aynı yönde hareket ediyorsa.	Cihaz sık taşınıyor, çıkarılıyor veya farklı servis payı gerektiriyorsa.	Hareket ve kolay ayırma
Karışık demet	Tüm kablolar aynı hareket ve bakım koşulunu güvenle paylaşabiliyorsa.	Bir kablo türünün ihtiyacı diğerlerinin erişimini, havalandırmasını veya hareketini kısıtlıyorsa.	Demeti işlevsel gruplara bölme

Aşağıdaki görsel, kablo türü, gruplama koşulu ve ayırma nedenlerinin aynı rota içinde nasıl değerlendirilmesi gerektiğini özetler.

Ana Kablo Hattı için Yönlendirme Donanımını Seçin

Ana kablo hattı için donanımı, görünüşten önce rotanın işlevine göre seçin. En önemli özellikler kablo yoğunluğu, erişim sıklığı, montaj yüzeyi, hareket ihtiyacı ve demetin ne kadar kapalı olacağıdır.

Kablo tepsisi ve J kanalı yatay ana hattı taşımaya; klipsler tek tek kabloları konumlandırmaya; bağlar ve kılıflar demet kontrolüne uygundur. Kablo ağı ise değişken kablo yoğunluğunu alttan destekleyebilir. Aşağıdaki karar matrisi aynı özellikleri donanım türleri arasında karşılaştırır.

Donanım türü	Yönlendirme işi	Erişim seviyesi	En uygun koşul	Dikkat edilmesi gerekenler
Kablo tepsisi	Ana kablo hattını desteklemek	Yüksek	Sık erişimli orta ila yüksek kablo yoğunluğu	Uygun montaj alanı gerektirir
J kanalı	Yatay bir hattı yönlendirmek	Orta	Kabloların kontrollü olduğu yapılandırılmış masa altı yönlendirme	Erişim kanal tasarımına bağlı olabilir
Klipsler	Tek tek kabloları konumlandırmak	Yüksek	Hafif kablo yoğunluğu ve rota kontrolü	Gruplanmış kablo hatları için daha az uygundur
Bağlar	Kabloları bir arada gruplamak	Orta	Kablo gruplama ve rota organizasyonu	Aşırı kullanılırsa çıkarılabilirliği azaltabilir
Kılıf	Birden fazla kabloyu birleştirmek	Orta	Aynı rotayı izleyen gruplanmış kablolar	Tek tek kablo erişimi azalabilir

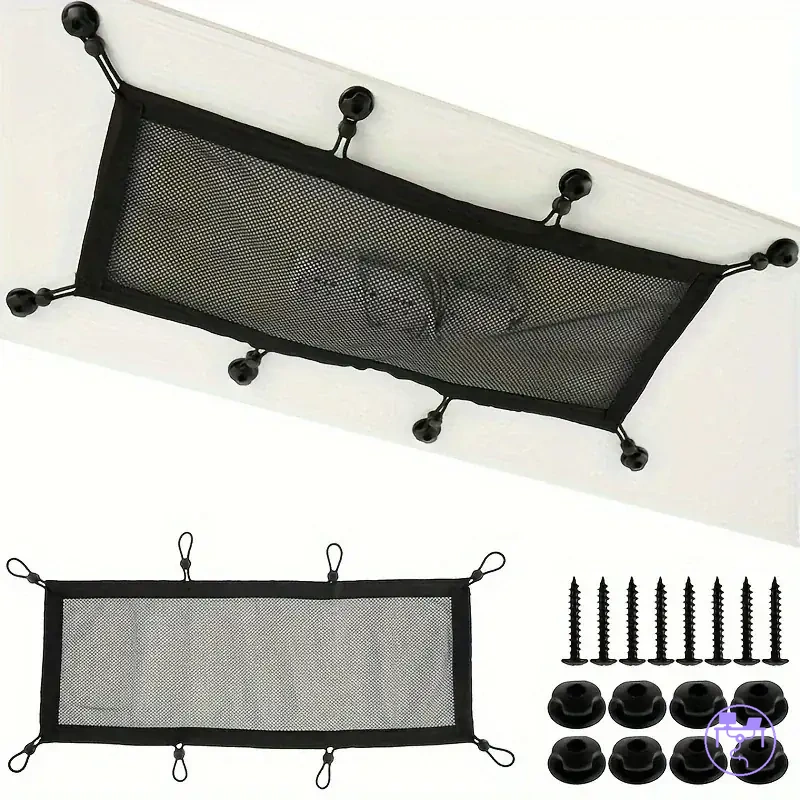

Kablo ağı	Değişken kablo demetini alttan desteklemek	Yüksek	Kablo ekleme/çıkarma ihtiyacı olan orta ila yüksek yoğunluk	Montaj noktaları ve ağın sarkması kontrol edilmelidir

Donanım seçimini “tek bir en iyi ürün” olarak değil, kullanım koşuluna göre yapın: sık bakımda açık erişim; yoğun kablo yoğunluğunde daha sürekli destek; tek tek kablolarda yerel tutuş; birlikte hareket eden hatlarda ise demet kontrolü daha önemlidir.

Donanım profilini belirledikten sonra aşağıdaki ürün türlerini yalnızca ölçü, montaj yüzeyi, kablo kapasitesi ve erişim açısından karşılaştırın. Bağlantılar üçüncü taraf ürün sayfalarına yönlendirebilir; güncel fiyat, stok, teslimat ve satıcı koşulları hedef sayfada doğrulanmalıdır.

Montaj yöntemi, donanım türü seçildikten sonra masa altı yüzeyine ve ürünün bağlantı biçimine göre belirlenmelidir. Kurulum ayrıntıları için kablo yönlendirme donanımının kurulumu sayfasına bakın; donanım türleri arasındaki daha geniş farklar için tepsi, kanal, kılıf ve klips karşılaştırmasını inceleyin.

Yatay Yönlendirme için Tepsiler ve J Kanalları

Tepsi ve J kanalı aynı temel işi yapar: kabloları masa altında yatay bir hat boyunca taşır. Tepsi, kablo yoğunluğu ve sık erişim arttığında; J kanalı ise daha tanımlı ve nispeten kapalı bir rota istendiğinde daha uygun olabilir.

Seçim; kapasite, erişim, montaj alanı ve görünürlük arasındaki ödünleşime bağlıdır. Aşağıdaki karşılaştırma, aynı dört özelliği iki seçenek için yan yana gösterir.

Özellik	Kablo tepsisi	J kanalı
Kapasite	Daha büyük veya değişken kablo demetlerini taşımaya daha elverişlidir.	Kontrollü, orta yoğunluktaki yatay hatlara daha elverişlidir.
Erişim	Açık yapı kablo ekleme, çıkarma ve bakımı kolaylaştırabilir.	Erişim kanal şekline ve açıklığına bağlıdır; daha kapalı yapı servis süresini artırabilir.
Montaj yüzeyi	Genellikle daha geniş bir masa altı alanı ister.	Daha dar ve tanımlı bir çizgiyi izleyebilir.
Görünürlük	Açık yapı kabloları daha görünür bırakabilir.	Kabloları rota boyunca daha fazla örtebilir.

Kabloları Gruplamak için Klipsler, Bağlar ve Kılıflar

Klipsler, bağlar ve kılıflar ana rota seçildikten sonra yerel tutuş, demet kontrolü ve çıkarılabilirlik sağlar. Bunlar ana taşıyıcı rotanın yerine geçmekten çok, kabloların o rota üzerinde nasıl düzenleneceğini belirler.

Aksesuar seçimini tutuş gücü, yeniden açılabilirlik, demet büyüklüğü ve tek tek kablolara erişim üzerinden yapın. Aynı aksesuar her koşulda en iyi seçenek değildir; aşağıdaki matris en uygun kullanım durumunu ve ödünleşimi gösterir.

Aksesuar	Ana iş	En uygun koşul	Ödünleşim
Klips	Tek kabloyu veya küçük grubu yerinde tutmak	Sık erişilen, yönü belirli kablolar	Kapasitesi sınırlıdır; çok büyük demetlerde uygun olmayabilir.

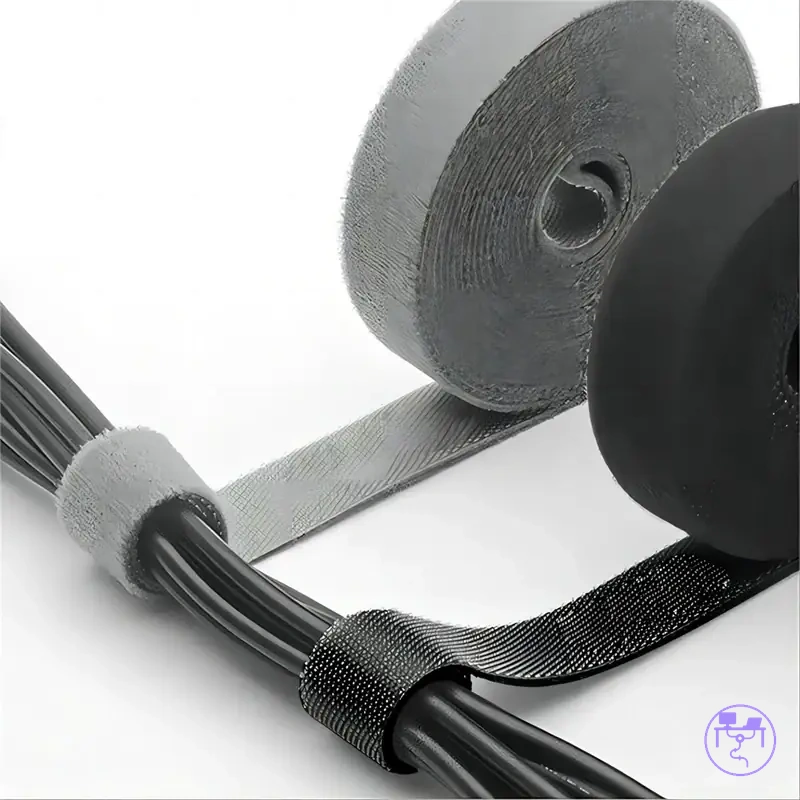

Cırtlı / yeniden kullanılabilir bağ	Demeti gevşekçe gruplamak	Sık değişen veya bakım gören kablo grupları	Düzen sağlar ancak aşırı sıkılırsa kabloyu sıkıştırabilir.
Tek kullanımlık bağ	Daha kalıcı gruplama	Nadiren değişen demetler	Sökme ve yeniden düzenleme daha zahmetlidir; fazla sıkılmamalıdır.
Kablo kılıfı	Birlikte giden kabloları tek demette toplamak	Aynı yönde ilerleyen ve birlikte hareket eden hatlar	Tek tek kabloya erişimi yavaşlatabilir.

Kabloları Masa Altı Boyunca Yönlendirin

Kabloları masa altı boyunca, planlanan rotayı bozmadan ve kabloyu kendi ağırlığıyla sarkmaya bırakmadan yönlendirin. Uygulama sırası rota başlangıcı → kabloyu yerleştirme → destek → servis payı → bükülme kontrolü → erişim doğrulaması olmalıdır.

Donanım rotayla eşleşmelidir: yoğun veya değişken demetler daha sürekli destekten, az sayıdaki ayrı kablolar ise klips gibi yerel destekten yararlanabilir. Kabloyu önce geçici olarak yerleştirip hareket ve erişimi doğrulamak, kalıcı sabitlemeden önce hatayı görmeyi kolaylaştırır.

Aşağıdaki görsel ve adımlar, cihazdan çıkan kablonun masa altındaki destekli ana hatta nasıl katıldığını ve son kontrolde hangi ilişkilerin doğrulanacağını gösterir.

1. Rota başlangıcını belirleyin. Cihaz kümesine yakın, ana hattın doğal olarak başlayacağı bir konum seçin.
2. Kabloları rotaya yerleştirin. Kabloları planlanan hat boyunca geçici olarak konumlandırın; gereksiz çaprazlama ve keskin dönüşleri giderin.
3. Destek noktalarını ekleyin. Tepsi, J kanalı veya klipsleri kablo demetini sarkmadan taşıyacak şekilde dağıtın; donanımın kapasite ve montaj talimatlarını aşmayın.
4. Servis payını bırakın. Cihaz veya masa hareketinin olduğu yerde, konektörü çekmeden gerekli hareketi karşılayacak kontrollü fazlalık bırakın.
5. Bükülmeyi kontrol edin. Dönüşleri kademeli tutun ve kablo üreticisi bir minimum bükülme yarıçapı belirtiyorsa o değerin altına inmeyin.
6. Erişimi doğrulayın. Fiş, konektör, adaptör ve bakım noktalarına hattın büyük bölümünü sökmeden ulaşılabildiğini kontrol edin.

Sabitleme tamamlandığında rota yalnızca düzgün görünmemeli; kablo mekanik olarak gergin olmamalı, hareket noktasında pay kalmalı ve servis noktaları ulaşılabilir olmalıdır. Bu üç koşuldan biri bozuluyorsa destek veya rota yeniden ayarlanmalıdır.

Kabloları Erişimi Engellemeden Sabitleyin

Kabloları sarkmayı azaltacak kadar destekleyin, ancak port, fiş ve adaptörlere erişimi kapatmayın. Sabitleme noktasının görevi kabloyu ezmek değil, yönünü korumaktır; bağ veya klips kablo kılıfında belirgin deformasyon oluşturmamalıdır.

Destek aralığı için her kablo ve donanımda geçerli tek bir sayı yoktur. Aralığı; kablo ağırlığı, demet yoğunluğu, masa altı geometrisi ve kullanılan klips/tepsinin taşıma biçimine göre ayarlayın. Son ölçüt, hattın sarkmaması ve bağlantı noktalarında çekme oluşturmamasıdır.

• Port erişimi: Portlara ulaşmak için birden fazla destek noktasını sökmek gerekmiyor.
• Fiş serbestliği: Fiş çıkarılırken kablo veya konektör mekanik olarak gerilmiyor.
• Adaptör erişimi: Adaptörler ve çoklu priz kontrol edilebilir ve gerektiğinde çıkarılabilir durumda.
• Yeniden açılabilirlik: Sık bakım gören hatlarda klips veya bağlar kabloyu zarar vermeden serbest bırakabiliyor.

Kabloları Zeminden Masaya Yönlendirin

Zeminden masaya gelen kablo, prizden masa altı ana rotasına ulaşana kadar kontrollü bir dikey geçiş izlemelidir. Yürüme alanında gevşek kablo bırakmayın ve dikey hattı fiş veya adaptörden taşıtmayın.

Sabit masada geçiş çoğunlukla statiktir; yüksekliği ayarlanabilir masada ise kablo, masanın tüm çalışma yüksekliği boyunca çekilmeden hareket edebilmelidir. Giriş noktası, kablonun ana rotaya keskin kıvrım yapmadan katılabileceği konumda olmalıdır.

1. Priz ve yürüme alanını belirleyin. Zemin hattını mümkün olduğunca yaya trafiğinden uzağa alın; takılma riskini rota tasarımında baştan ele alın.
2. Dikey destek sağlayın. Kabloyu zeminden masa girişine kadar uygun bir destekle taşıyın; ağırlığı fiş veya konektör üzerine bindirmeyin.
3. Hareket payını bırakın. Masa veya cihaz hareket ediyorsa geçiş noktasında kontrollü servis payı bırakın.
4. Masa altı girişini seçin. Dikey hattı ana masa altı rotasına en kısa ve kademeli dönüşle bağlayın.
5. Tam hareket aralığını test edin. Özellikle yüksekliği ayarlanabilir masada en alçak ve en yüksek çalışma konumlarında kablonun gerilmediğini ve zeminde aşırı pay oluşmadığını doğrulayın.

Kablo Uzunluğunu, Gevşekliğini ve Etiketlerini Kontrol Edin

Ana rota sabitlendikten sonra kablo uzunluğunu, servis payını, bağ sıkılığını ve etiketleri birlikte kontrol edin. Amaç, fazla kabloyu yalnızca gizlemek değil; hareketi karşılayan, konektörü çekmeyen ve bakımda kolay tanımlanan bir hat oluşturmaktır.

Kablo uzunluğu, gerçek rota mesafesi ile cihaz hareketinin toplam ihtiyacını karşılamalıdır. Fazla uzunluk kalıyorsa kabloyu keskin veya çok sıkı halkalara zorlamak yerine, üreticinin bükülme sınırını koruyan geniş ve kontrollü döngülerle düzenleyin; döngüyü fiş ya da konektör üzerinde ağırlık oluşturmayacak bir noktada destekleyin.

Bağ sıkılığı, kabloları bir arada tutacak kadar olmalı fakat dış kılıfta belirgin ezilme yaratmamalıdır. Servis payı için tek bir evrensel uzunluk yoktur: yeterli pay, gerekli cihaz veya masa hareketini konektörü çekmeden karşılayan en küçük kontrollü fazlalıktır.

Etiketleri kablonun bağlandığı, ayrıldığı veya ana demete katıldığı noktalara yakın yerleştirin. Aşağıdaki EAV tablosu, dört önemli özelliği değer/koşul ve pratik kontrol ile kapatır.

Özellik	Değer / koşul	Pratik kontrol
Kablo uzunluğu	Rotayı ve gerekli hareketi gerginlik oluşturmadan karşılamalıdır.	Kablo ne konektörü çekmeli ne de zeminde veya masa altında kontrolsüz sarkmalıdır.
Servis payı	Hareketli veya bakım gören noktada gerekli hareket kadar kontrollü fazlalık.	Masa veya cihaz tüm çalışma aralığında hareket ederken kablo gerilmemelidir.
Bağ sıkılığı	Demeti tutar; kablo kılıfını ezmez veya bükülmeyi zorlamaz.	Bağı açmadan kablo kılıfında belirgin sıkışma izi oluşmamalıdır.
Etiket konumu	Konektör, ayrım veya demete giriş noktasına yakın ve okunabilir.	Kablonun amacı, ana demeti sökmeden ayırt edilebilmelidir.

Bu dört özelliğin birlikte doğru olması, yalnızca daha düzenli bir görünüm değil, daha düşük bakım maliyeti sağlar: bir kabloyu izlemek, çıkarmak veya yeniden yönlendirmek için tüm demeti sökmek gerekmez.

Aşağıdaki görsel, uzunluk, servis payı ve etiket konumunun erişilebilir bir masa altı rotasında nasıl birlikte kontrol edildiğini gösterir.

Güç Prizleri ve Adaptörler Etrafında Güvenli Yönlendirme

Güç kablosunu, çoklu prizi ve adaptörleri masa altında yönlendirirken temel hedef; havalandırmayı, fiş erişimini ve mekanik gerginlikten korunmayı aynı anda sürdürmektir. Kablo yönetim donanımı, güç bileşenlerini sıkıştırmamalı veya kabloyu fişten taşıtmamalıdır.

Adaptör blokları ve çoklu prizler, sıkı bir kablo demetinin içine gömüldüğünde ısı dağılımı ve erişim kötüleşebilir. Bunları kontrol edilebilir bir konumda tutun, havalandırma açıklıklarını kapatmayın ve güç kablosunu keskin kıvrıma veya sürekli çekme yüküne zorlamayın.

Güç hattını diğer kablolarla birleştirmeden önce aşağıdaki koşulları doğrulayın. Bu kontrol, yönlendirme güvenliğini değerlendirir; elektrik tesisatı uygunluğunu veya devrenin yük kapasitesini hesaplamaz.

• Havalandırma: Çoklu priz ve adaptör blokları sıkı demet, kumaş veya başka bir engel tarafından kapatılmıyor.
• Bükülme: Fiş çıkışında veya adaptör yakınında güç kablosu keskin bir kıvrıma zorlanmıyor.
• Fiş erişimi: Fişler ve çoklu priz anahtarları varsa, kontrol veya çıkarma için ulaşılabilir kalıyor.
• Mekanik yük: Adaptör veya kablo ağırlığı fişi ya da konektörü aşağı doğru çekmiyor.
• Talimat uyumu: Üreticinin montaj, havalandırma ve kullanım talimatları ile uygulanabilir yerel güvenlik kuralları izleniyor.

Bu bölüm elektrik tesisatı, aşırı yük veya yangın güvenliği açısından bir kurulumun güvenli olduğunu garanti etmez. Hasarlı kablo, gevşek priz, aşırı ısınma veya elektriksel arıza belirtisi varsa kabloyu yalnızca yeniden yönlendirmek yerine uygun profesyonel değerlendirme alın. Daha ayrıntılı yönlendirme için güç kablolarını güvenli geçirme sayfasına bakın.

Aşağıdaki görsel, güç bileşenlerinin çevresinde havalandırma, bükülme, erişim ve mekanik yük kontrollerini özetler.

Gevşek, Sarkık veya Dolaşık Kablo Hatlarını Düzeltin

Yönlendirmeden sonra sarkma, dolaşıklık veya aşırı gerginlik görülmesi tek başına belirli bir nedeni kanıtlamaz. Belirtiyi; rota, destek, servis payı ve gruplama koşullarıyla karşılaştırın, sonra yalnızca ilgili bölümü düzeltin.

Sarkan hat çoğunlukla yetersiz destekle, dolaşık demet ise işlevleri farklı kabloların kontrolsüz gruplanmasıyla ilişkili olabilir. Gergin kablo ise servis payı eksikliğini veya keskin bir geçişi gösterebilir. Aşağıdaki teşhis matrisi, belirtiden doğrudan “kesin neden” çıkarmak yerine önce hangi kontrolün yapılacağını gösterir.

Daha geniş sorun giderme örnekleri için hatalı kablo yönlendirmeyi düzeltme sayfasına bakın. Yerel düzeltme aynı belirtiyi tekrar oluşturuyorsa, ana rotayı yeniden planlamak daha doğru olabilir.

Belirti	Olası neden	Önce kontrol edin	Düzeltme
Sarkan kablo hattı	Destek noktaları yetersiz olabilir veya donanım demeti taşımaya uygun olmayabilir.	Eksik, gevşemiş veya aşırı yüklenmiş destek noktaları var mı?	Desteği ekleyin veya yeniden konumlandırın; sarkma sürüyorsa daha sürekli bir rota desteği kullanın.
Rotadan çıkan klipsli hat	Klips konumu mevcut kablo yoluyla veya kablo yoğunluğuyla eşleşmiyor olabilir.	Kablo hareketi klipsi yana mı çekiyor; klips montaj yüzeyine uygun mu?	Klipsi rota yönüne göre yeniden konumlandırın veya uygun kapasitede destek kullanın.
Dolaşık demet	Farklı hedefe veya hareket ihtiyacına sahip kablolar aynı grupta tutuluyor olabilir.	Her kablonun kaynağı, hedefi ve bakım sıklığı aynı mı?	Kabloları işlevine göre ayırın ve yeniden gruplayın; sık değişen hatları kolay açılır tutun.
Gergin kablo	Servis payı yetersiz, rota çok kısa veya geçiş çok keskin olabilir.	Cihaz veya masa tam hareket aralığında konektörü çekiyor mu?	Kontrollü servis payı ekleyin ve dönüşü yumuşatın; çekme sürüyorsa ana rotayı yeniden planlayın.

Düzeltmeden sonra aynı hareket ve erişim testini yeniden yapın. Belirti yerel destek ayarıyla çözülmüyorsa veya kablo hâlâ konektörü çekiyorsa, sorunu gizlemek yerine rotayı yeniden planlayın.
