Cómo guiar los cables por debajo del escritorio

Para guiar los cables por debajo del escritorio, defina primero un recorrido completo desde cada dispositivo hasta su punto de conexión, sostenga ese recorrido con el hardware adecuado y deje holgura de servicio donde haya movimiento o mantenimiento. La ruta correcta mantiene los cables soportados, accesibles y sin tensión innecesaria; ocultarlos es un objetivo secundario.

El objetivo no es simplemente esconder cables: consiste en organizar cables de alimentación, datos y periféricos por un recorrido definido bajo el escritorio, con soporte suficiente y acceso a los puntos de conexión. Para el contexto del sistema completo, consulte el sistema de gestión de cables para escritorio.

Planifique la ruta antes de fijar nada. La posición de los dispositivos, la toma de corriente, la regleta, los monitores y el espacio disponible bajo el escritorio determinan dónde conviene agrupar, separar o dejar holgura; si el escritorio o un dispositivo se mueve, el recorrido debe seguir siendo válido durante todo el movimiento previsto.

Conceptos básicos del guiado de cables por debajo del escritorio

El guiado bajo el escritorio funciona cuando cuatro variables se resuelven juntas: ruta, soporte, holgura y acceso. La ruta define por dónde pasa el cable; el soporte evita que el recorrido quede colgante; la holgura permite movimiento o servicio; y el acceso permite desconectar o modificar conexiones sin desmontar todo el sistema.

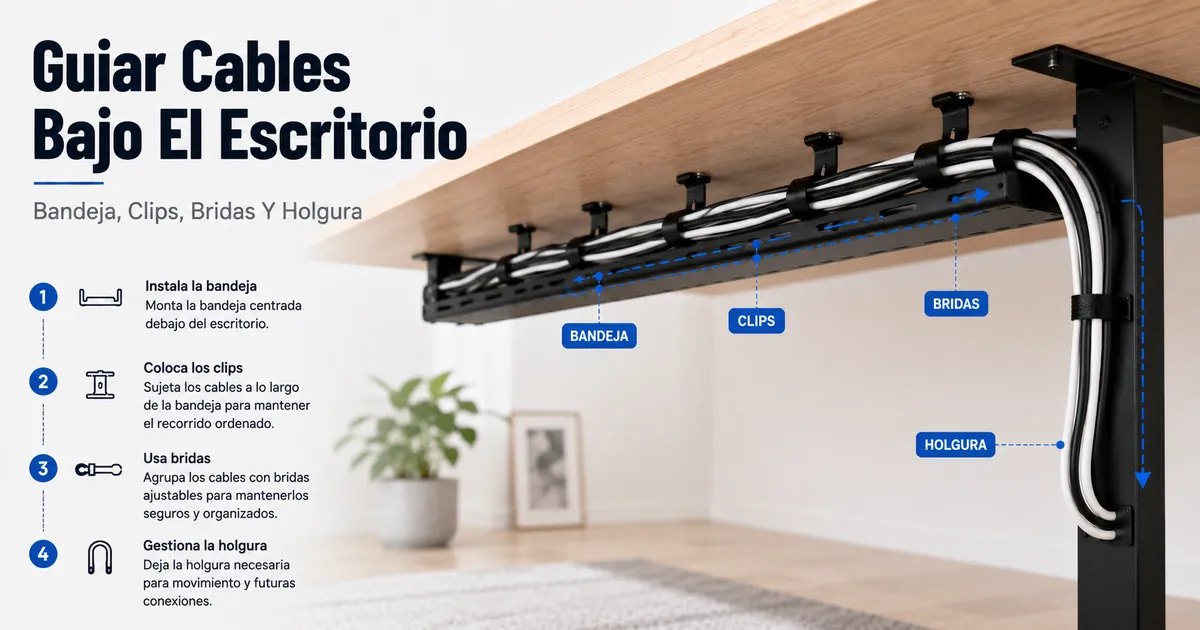

El diagrama siguiente muestra cómo un cable pasa desde el dispositivo a una ruta soportada bajo el escritorio y dónde conviene conservar un área de holgura controlada.

Una bandeja y unos clips pueden sostener el recorrido, pero no sustituyen la lógica de la ruta. La colocación concreta depende de la posición de los dispositivos, el espacio bajo el escritorio y la frecuencia con la que necesite acceder a cada conexión.

Guiar cables y ocultarlos no son lo mismo. Guiar prioriza ruta, soporte, holgura y acceso; ocultar prioriza la apariencia. Una ruta puede estar bien guiada aunque parte del cable siga visible.

Planifique la ruta de cables antes de fijar los cables

Planifique el recorrido antes de colocar clips, bridas, fundas o bandejas. La decisión debe cerrar cinco relaciones: origen, destino, recorrido, holgura de servicio y acceso. Cambiar cualquiera de esas condiciones después de fijar el cable suele obligar a rehacer parte de la ruta.

La ubicación del dispositivo, la toma de corriente, la regleta y la forma del escritorio determinan qué recorrido es viable. La carga de cables influye en el soporte necesario, mientras que el movimiento del equipo determina dónde hace falta conservar holgura.

Compruebe estas condiciones antes de fijar el primer tramo:

• Origen y destino: Confirme de dónde sale cada cable y a qué punto debe llegar.
• Curvas y obstáculos: Trace el recorrido alrededor de patas, travesaños y equipos sin forzar dobleces.
• Alimentación: Localice la toma y la regleta para que la ruta no dependa de cables tensos o cruces por zonas de paso.
• Carga de cables: Compruebe cuántos cables compartirán el tramo y si el soporte previsto puede alojarlos sin comprimirlos.
• Holgura de servicio: Reserve longitud donde un monitor, periférico o escritorio pueda cambiar de posición.
• Mantenimiento: Mantenga accesibles los puntos donde los cables se conectan, se separan o necesitan liberarse.

Para ampliar estos criterios, revise la lista para planificar recorridos antes de la instalación.

En un escritorio fijo la ruta puede permanecer estable; con un brazo de monitor o un escritorio de altura ajustable, la ruta debe admitir el movimiento previsto sin tirar de conectores ni quedarse corta. Pruebe ese movimiento antes de la fijación definitiva.

La imagen resume los criterios de colocación, holgura, acceso y carga que conviene revisar antes de fijar los cables.

Trace las rutas de cables desde los dispositivos hasta la parte inferior del escritorio

Trace cada cable desde el dispositivo hasta el punto donde se incorporará al recorrido bajo el escritorio. Hágalo antes de elegir los puntos de fijación para que el soporte siga la ruta real y no obligue al cable a desviarse.

Si varios cables comparten trayecto, agrúpelos por función y necesidad de acceso. Un cable de monitor, uno de alimentación y uno de datos pueden compartir parte del recorrido y separarse cuando cambien sus requisitos.

La imagen muestra cómo trasladar este trazado desde los dispositivos hasta el primer punto de soporte bajo el escritorio.

Separe los cables de alimentación, datos y periféricos

Separe cables de alimentación, datos y periféricos cuando sus necesidades de acceso, movimiento o manejo sean distintas. No es una regla universal: compartir ruta puede ser válido si el haz sigue siendo accesible, ventilado y sin tensión.

La separación es especialmente útil cuando un grupo mixto dificulta identificar conexiones, restringe la holgura o obliga a manipular cables que no necesitan mantenimiento. En señales sensibles, también conviene respetar las recomendaciones del fabricante sobre proximidad a conductores de alimentación.

Precaución: decida la agrupación por tipo de cable y condición de uso, no por una distancia universal.

La imagen resume las razones de separación y la precaución principal antes de agrupar cables de funciones distintas.

Elija el hardware de guiado para el recorrido principal de cables

El hardware debe corresponder a la función del recorrido principal. Elija según carga de cables, acceso necesario, dirección de la ruta y superficie de montaje; no use un accesorio de agrupación como sustituto automático del soporte principal.

Bandejas y canales J sostienen recorridos horizontales; los clips posicionan cables individuales; las bridas y fundas agrupan cables que ya comparten una ruta. La comparación siguiente muestra el papel de cada categoría.

Si después de comparar las funciones quiere consultar ejemplos concretos, use estas fichas como referencia de categoría y compruebe en el destino enlazado el sistema de montaje, las dimensiones y la compatibilidad con su escritorio.

Para comparar estas categorías con más detalle, consulte la comparación entre bandejas, canaletas, fundas y clips.

Seleccione primero el tipo de soporte y después revise el método de montaje, porque la fijación depende de la superficie del escritorio y del diseño del producto. Para ese paso, consulte la guía de instalación del hardware de guiado.

Bandejas y canales J para guiado horizontal

Una bandeja o un canal J encajan bien en recorridos horizontales bajo el escritorio. La diferencia principal está en capacidad, apertura, acceso y contención visual: una bandeja suele favorecer el acceso a un haz mayor, mientras que un canal J mantiene una ruta más contenida.

Elija la opción que mantenga el haz soportado sin dificultar el servicio. La tabla compara los mismos criterios en ambos tipos de soporte.

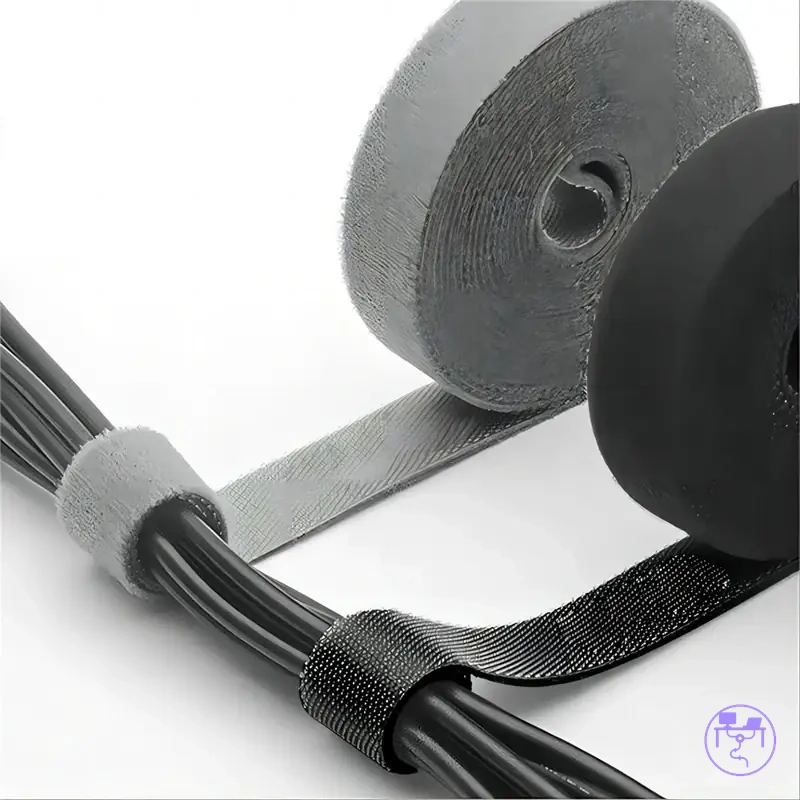

Clips, bridas y fundas para agrupar cables

Clips, bridas y fundas son accesorios de posicionamiento o agrupación. Pueden complementar el soporte principal, pero no deben convertir un tramo largo y pesado en un haz suspendido sin apoyo.

La elección depende del agarre, el tamaño del haz, la facilidad de retirada y la frecuencia de mantenimiento. En bridas, el ajuste debe sujetar sin comprimir el aislamiento ni impedir liberar el cable cuando haga falta.

Guíe los cables a lo largo de la parte inferior del escritorio

Una vez planificada la ruta, pase los cables por la parte inferior del escritorio siguiendo una secuencia estable: anclaje inicial → recorrido → soporte → holgura → curvas → acceso. El objetivo es que el haz quede sostenido sin impedir movimientos ni mantenimiento.

Use una bandeja o canal cuando varios cables necesiten soporte continuo a lo largo del recorrido; use clips para posicionar cables individuales o tramos locales. La cantidad y posición de los soportes deben responder a la carga real y a los cambios de dirección, no a una separación fija universal.

La imagen muestra los puntos que debe comprobar mientras transforma la ruta planificada en un recorrido soportado.

1. Defina el primer punto de anclaje. Sitúelo donde el cable entra en la ruta bajo el escritorio sin quedar tirante.
2. Guíe el haz por la ruta prevista. Mantenga el trayecto alineado con la bandeja, el canal o los clips seleccionados.
3. Añada soporte donde haga falta. Refuerce zonas con comba, cambios de dirección o mayor carga de cables.
4. Reserve holgura de servicio. Déjela cerca de dispositivos, transiciones y puntos que puedan moverse o necesitar mantenimiento.
5. Revise las curvas. Evite dobleces forzados y respete el radio de curvatura especificado para el cable.
6. Compruebe el acceso. Asegúrese de poder alcanzar conectores, adaptadores y puntos de liberación sin desmontar la ruta.

Verificación final: el recorrido debe seguir soportado cuando el equipo está en su posición de uso, pero ningún cable debe quedar bajo tracción ni perder el acceso necesario para desconexión o mantenimiento.

Asegure los cables sin bloquear el acceso

Asegure los cables en cada punto de fijación con la presión mínima necesaria para mantenerlos en su sitio. Puertos, enchufes y adaptadores deben seguir accesibles para desconectar, sustituir o mover equipos.

El grosor del cable, el tipo de soporte y la frecuencia de mantenimiento determinan cuánto puede cerrarse el recorrido. Si una brida o un clip deforma el cable, dificulta su liberación o obliga a desmontar varios soportes, ajuste la fijación.

• Puertos: pueden alcanzarse sin retirar varios puntos de soporte.
• Enchufes: pueden desconectarse sin tirar del cable.
• Adaptadores: quedan visibles y accesibles para revisión o sustitución.
• Liberación: los clips o bridas permiten soltar el cable cuando se necesita mantenimiento.

Regla práctica: si para desconectar un cable debe liberar una parte amplia del haz, el recorrido está demasiado cerrado para un mantenimiento cómodo.

Guíe los cables del suelo al escritorio

El tramo del suelo al escritorio debe subir desde la toma o el punto de alimentación hasta la parte inferior con soporte y sin cruzar zonas de paso. Las tres condiciones críticas son evitar tropiezos, evitar tracción y conservar holgura para el movimiento previsto.

En un escritorio fijo basta con un recorrido vertical estable; en uno de altura ajustable, el cable debe acompañar todo el desplazamiento sin quedar tirante en la posición más alta ni formar un bucle peligroso en la más baja. Compruebe el movimiento real antes de fijar el punto de entrada.

1. Localice la toma y el inicio del cable. Aleje el recorrido de zonas de paso siempre que sea posible.
2. Añada soporte vertical. Guíe el cable hacia arriba para que el peso no quede colgando del enchufe o adaptador.
3. Deje holgura en la transición. Reserve longitud suficiente para el movimiento previsto sin crear un bucle suelto en el suelo.
4. Elija el punto de entrada bajo el escritorio. Haga que el cable se una a la ruta principal con una curva suave y soportada.
5. Pruebe el rango de movimiento. Mueva el escritorio o dispositivo por sus posiciones de uso y confirme que el cable no se tensa ni invade una zona de paso.

Controle la longitud, la holgura y las etiquetas de los cables

Después de asegurar la ruta principal, ajuste longitud, holgura de servicio y etiquetado para que el sistema siga siendo fácil de mover y mantener. No existe una cantidad universal de holgura: debe corresponder al movimiento previsto, al radio de curvatura del cable y al acceso necesario.

Prioridad: preserve primero el acceso y el movimiento; después reduzca el exceso visual. Un haz más compacto no es una mejora si obliga a tensar, doblar o desmontar cables durante el mantenimiento.

La imagen resume dónde gestionar el exceso, la holgura de servicio y las etiquetas después de completar el recorrido principal.

Guiado seguro alrededor de regletas y adaptadores

Alrededor de regletas y adaptadores de corriente, el recorrido debe conservar ventilación, acceso a los enchufes y ausencia de tracción. No encierre una regleta o un adaptador dentro de un haz apretado y no fuerce el cable de alimentación contra una curva pronunciada.

Los adaptadores de corriente tipo bloque pueden añadir peso al recorrido y necesitan espacio para disipar calor. Sostenga el adaptador por su propio cuerpo o por un soporte adecuado cuando sea necesario, de modo que su peso no quede suspendido del cable. Mantenga visibles y alcanzables las conexiones que puedan necesitar desconexión.

Antes de agrupar la alimentación con otros cables, complete esta verificación:

• Ventilación: la regleta y los adaptadores no quedan enterrados dentro de un haz de cables apretado.
• Curvatura: la dirección del enchufe no obliga al cable de alimentación a doblarse bruscamente.
• Acceso: los enchufes y conexiones pueden verse, inspeccionarse y desconectarse cuando sea necesario.
• Tracción: el peso de un adaptador no queda colgando del propio cable.
• Instrucciones aplicables: la colocación respeta las indicaciones del fabricante y los requisitos de seguridad eléctrica locales.

Esta sección cubre la seguridad del guiado físico, no el dimensionamiento eléctrico, la protección contra sobrecargas ni el cumplimiento normativo de una instalación. Para ampliar la parte eléctrica, consulte cómo guiar cables de alimentación de forma segura.

La imagen resume las comprobaciones de ventilación, curvatura, acceso y tracción alrededor de regletas y adaptadores.

Repare los recorridos de cables sueltos, colgantes o enredados

Cuando un recorrido queda suelto, colgante, enredado o demasiado tenso, no aplique la misma corrección a todo el sistema. Use la relación síntoma → causa probable → comprobación → corrección para localizar el problema antes de mover soportes.

La comba suele apuntar a soporte insuficiente; los cables que se salen de los clips pueden indicar que la fijación no sigue la ruta real; un haz enredado puede necesitar otra agrupación; y un cable tenso necesita recuperar holgura o una ruta menos restrictiva. Un síntoma por sí solo no confirma una causa única.

Compare el síntoma con la tabla y replanifique solo cuando una corrección local no resuelva el problema de fondo. Para patrones más amplios, consulte cómo corregir un mal guiado de cables.

Replanifique la ruta cuando el problema vuelva después de corregir soporte, agrupación, holgura o acceso. Si la corrección local permanece estable y el cable conserva su función y acceso, no es necesario rehacer el resto del recorrido.
