Partes de un sistema de gestión de cables para escritorio y cómo funcionan

Las partes de un sistema de gestión de cables para escritorio se eligen por la función que deben cumplir en el recorrido: sostener, ocultar o agrupar, fijar, guiar el paso o sostener una regleta o adaptador. La pieza adecuada es la que cumple esa función y, además, encaja con la carga, el método de montaje, el espacio libre y el acceso del escritorio.

Primero identifica qué parte del recorrido necesitas controlar y después verifica el ajuste. Para entender cómo estas piezas se integran en el conjunto, consulta la guía del sistema de gestión de cables para escritorio.

Qué se considera una parte de un sistema de gestión de cables para escritorio

Una parte de un sistema de gestión de cables para escritorio es una pieza física que sostiene, canaliza, oculta, agrupa, guía o fija los cables alrededor del puesto de trabajo. Pertenece al recorrido cuando modifica directamente la posición, el paso, la holgura o el soporte del cable; el escritorio y los dispositivos conectados quedan fuera de esa definición.

Dentro de esta categoría entran bandejas, canales, fundas, clips, bridas, pasacables, soportes y accesorios de soporte para alimentación. Una bandeja o canal sostiene o dirige el recorrido; una funda agrupa y reduce la exposición; un clip, brida o soporte crea un punto de control; y un pasacables guía el cable a través de una abertura y protege el contacto con el borde cuando la pieza y la abertura son compatibles.

• Dentro del alcance: bandejas, canales, fundas, clips, bridas, pasacables, soportes y accesorios de alimentación que controlan cables.
• Dentro del alcance: una pieza independiente que cumple una función de control de cables.
• Dentro del alcance: una pieza combinada cuando forma parte de un sistema de gestión de cables para escritorio más amplio.
• Fuera del alcance: el escritorio, monitor, ordenador, cargador o los dispositivos electrónicos conectados.
• Fuera del alcance: las decisiones de compra completas, la clasificación de productos y los procesos de instalación.

No son partes de gestión de cables el escritorio, el monitor, el ordenador, el cargador ni otros equipos simplemente conectados al recorrido. La elección, el ajuste y la instalación son decisiones posteriores sobre estas piezas, no parte de su definición.

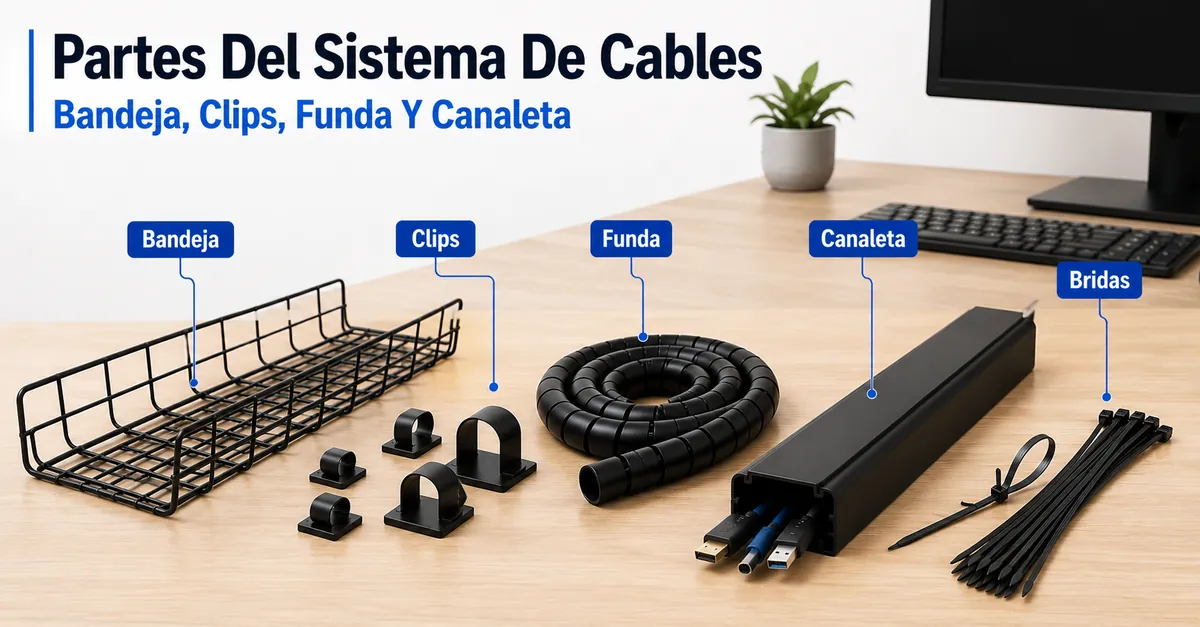

Este gráfico define una parte de un sistema de gestión de cables para escritorio y aclara qué piezas están incluidas y excluidas del alcance.

Grupos principales de partes en un sistema de gestión de cables para escritorio

Los grupos de partes se entienden mejor por su función dentro del recorrido: soporte, ocultación o agrupación, control local, entrada desde la superficie y soporte de alimentación. Cada familia modifica una relación distinta entre los cables, el escritorio y los puntos de acceso.

El diagrama reúne las familias principales y muestra cómo cada una se relaciona con el movimiento, la visibilidad, el acceso y la posición de los cables.

Grupo de partes	Zona del recorrido	Relación con otras piezas	Control local
Bandeja portacables o canal J	Debajo de la superficie	Recibe cables desde el punto de entrada y puede trabajar con clips o bridas	Soporte del haz y control de la comba
Canaleta o funda	Tramos visibles, bordes o haces agrupados	Puede enlazar puntos de control y continuar hacia una zona de soporte	Ocultación, agrupación y dirección del recorrido
Clips y bridas	Puntos concretos del trayecto	Conectan y estabilizan transiciones entre entrada, soporte y agrupación	Holgura, posición y cambio de dirección
Pasacables o pieza de paso	Abertura de la superficie	Conecta la zona superior del escritorio con el recorrido inferior	Entrada, protección del borde y dirección inicial
Soporte para regleta	Zona de alimentación bajo el escritorio	Mantiene la regleta separada del haz y accesible para sus conexiones	Posición, soporte y acceso a la alimentación

Estas familias se complementan: una bandeja o canal J aporta soporte, una canaleta o funda aporta ocultación o agrupación, clips y bridas crean puntos de control, un pasacables ordena la transición a través del escritorio y un soporte para regleta mantiene la zona de alimentación en una posición definida.

Un recorrido sencillo puede empezar en un pasacables, continuar mediante clips o bridas, pasar por una funda o canaleta y terminar en una zona sostenida bajo el escritorio. Para ver cómo estas familias se combinan en configuraciones completas, consulta los tipos de sistemas de gestión de cables para escritorio.

Bandejas portacables y canales J para soporte debajo del escritorio

Las bandejas portacables y los canales J sostienen los cables bajo la superficie de trabajo. La bandeja distribuye un conjunto en una zona más amplia; el canal J mantiene un recorrido más abierto y accesible. La diferencia práctica principal es el equilibrio entre capacidad, acceso, anchura disponible y grado de ocultación.

• Capacidad de soporte: el peso contenido debe permanecer dentro de la carga nominal del modelo y de su método de montaje; no extrapoles la capacidad de otra pieza.
• Apertura y acceso: un canal J suele dejar el recorrido más expuesto, lo que facilita añadir, retirar o recolocar cables.
• Montaje: la anchura de la pieza, el espacio libre inferior y el tipo de fijación deben caber en la zona disponible del escritorio.
• Frecuencia de cambios: cuanto más frecuente sea la reconfiguración, más valor tiene un recorrido abierto y de fácil acceso.

Una bandeja suele ser más adecuada cuando el conjunto ocupa más volumen o necesita repartir el soporte en una zona mayor; un canal J suele favorecer el acceso rápido. La decisión no depende solo del número de cables: también importan el peso de adaptadores, la carga nominal, el montaje y el espacio libre.

Este gráfico compara los dos tipos principales de soportes de cables debajo del escritorio y ayuda a seleccionar el adecuado según la carga de cables, las necesidades de acceso y las condiciones de montaje.

Canaletas y fundas para cubrir cables

Las canaletas y las fundas para cables reducen la exposición visible, pero lo hacen de forma distinta. La canaleta encierra el recorrido en un conducto definido; la funda reúne los cables en una cubierta flexible. La elección depende de cuánto se prioricen la ocultación, la flexibilidad del recorrido y el acceso para cambios.

Canaletas	Fundas para cables
Cubierta más cerrada	Agrupación flexible de cables
Menor flexibilidad	Mayor flexibilidad
El acceso depende del diseño del recinto	El acceso depende de la densidad del conjunto
A menudo se usan a lo largo del borde del escritorio o en recorridos adyacentes a la pared	A menudo se usan alrededor de un conjunto de cables

Una canaleta puede mantener un recorrido visualmente más definido en bordes de escritorio o zonas próximas a la pared, mientras que una funda se adapta mejor a cambios de dirección y al movimiento del conjunto. El acceso depende del diseño y de la densidad de cables. No obstruyas la ventilación de regletas, adaptadores o equipos ni comprimas componentes dentro de una cubierta no diseñada para alojarlos; respeta siempre las indicaciones del fabricante.

Clips, bridas y soportes para puntos de control de cables

Los clips, bridas y soportes crean puntos de control locales para uno o varios cables. Sirven para cambiar la dirección, recoger holgura o mantener una posición concreta; no sustituyen a una bandeja o canaleta cuando el tramo completo necesita soporte o cobertura.

• Los clips pueden fijar un cable individual a una superficie cuando se necesita un posicionamiento preciso del cable.
• Las bridas pueden agrupar un conjunto pequeño y pueden permitir ajustes futuros cuando se utilizan diseños reutilizables.
• Los soportes pueden crear puntos de fijación fijos que ayudan a mantener la posición del cable bajo una carga adecuada.
• Los clips o correas desmontables pueden ayudar a redirigir la holgura cuando los recorridos de los cables cambian con el tiempo.
• Los clips adhesivos para cables pueden proporcionar sujeción local cuando la condición de la superficie, el material y la carga son adecuados.

Estos elementos se diferencian por tipo de fijación, ajustabilidad, carga y superficie. Las opciones adhesivas dependen de una superficie compatible y en buen estado; los soportes fijos priorizan estabilidad cuando la carga y el montaje son adecuados; las bridas reutilizables priorizan reconfiguración. El diámetro del conjunto y el esfuerzo que recibe el punto de fijación también condicionan el resultado.

La adhesión no debe tratarse como una capacidad universal: el material, la limpieza y el estado de la superficie, la carga y el método de retirada cambian la sujeción y el riesgo de residuos. Cuando el fabricante exija preparación de superficie, limpia y seca la zona antes de fijar y no superes la carga indicada para la pieza.

Este gráfico muestra los tres tipos de puntos de control de cables locales y sus funciones y condiciones específicas.

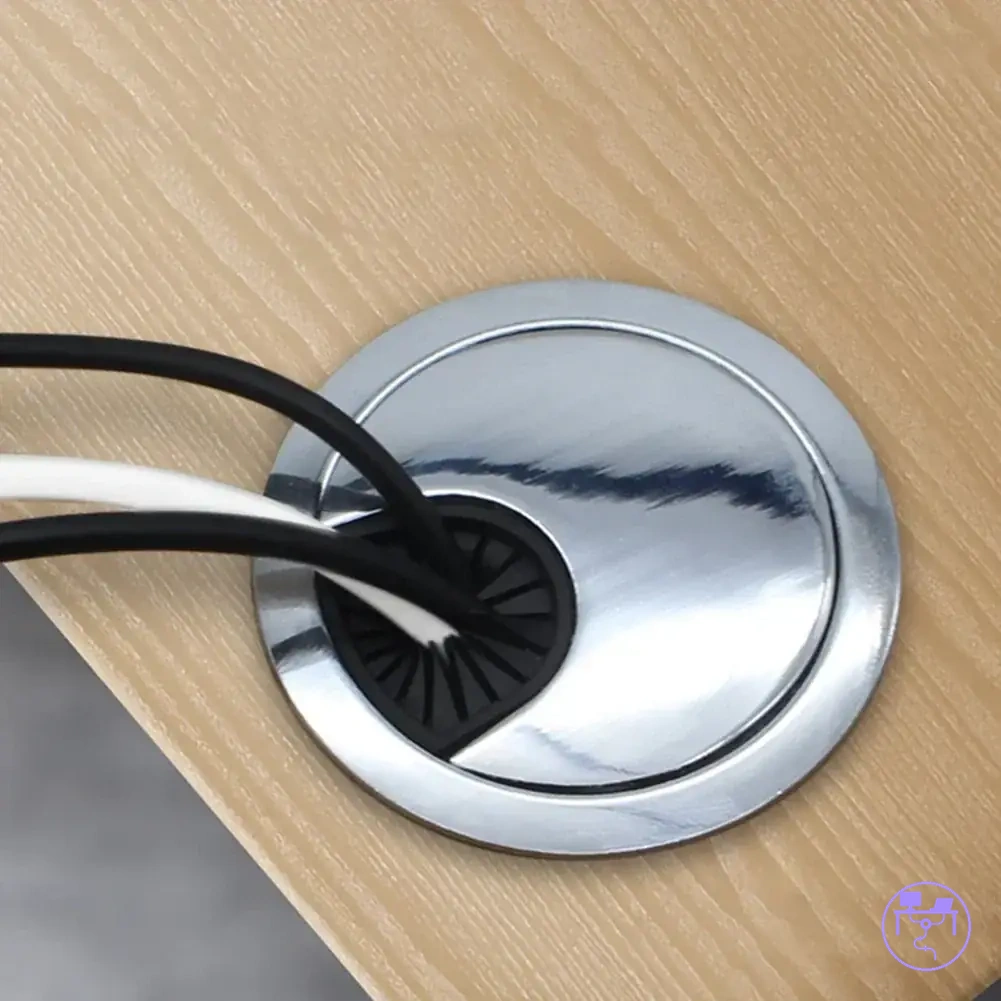

Pasacables y piezas de paso para la entrada de cables desde el escritorio

Los pasacables y las piezas de paso controlan la transición entre la superficie de trabajo y el recorrido inferior. Su función es guiar los cables a través de una abertura y reducir el contacto directo con un borde que pueda rozarlos o desordenar su entrada.

• Verifique que el tamaño del agujero sea adecuado para la abertura de entrada de cables prevista.
• Compruebe que la cantidad de cables quepa en el espacio de entrada disponible.
• Confirme que exista protección de bordes donde los cables entren en contacto con la abertura.
• Asegúrese de que la dirección del cable se alinee con el recorrido inferior previsto.
• Revise el espacio libre inferior para el movimiento y acceso de los cables.

La idoneidad de un pasacables depende del diámetro de la abertura, el espacio útil de paso, la cantidad de cables y la protección del borde. La pieza debe ajustarse a la abertura y dejar espacio suficiente para que los cables atraviesen sin quedar forzados. La perforación o modificación del escritorio pertenece al proceso de instalación y debe comprobarse por separado.

Soportes para regleta y piezas de soporte de alimentación debajo del escritorio

Los soportes para regleta y otros soportes de alimentación posicionan elementos eléctricos más pesados que los cables individuales. Su función es mantener la regleta o el adaptador en una ubicación definida sin transferir su peso a los cables, siempre que la pieza, el montaje y la carga sean compatibles.

• Carga: la carga nominal del soporte y de su fijación debe cubrir el peso real de la regleta y los elementos que el soporte deba sostener.
• Montaje: el método de fijación debe ser compatible con el material, el área útil y el estado de la superficie del escritorio.
• Ventilación: la colocación no debe bloquear las aberturas de ventilación ni concentrar calor alrededor de adaptadores o equipos.
• Acceso: enchufes, interruptores y conexiones deben seguir siendo alcanzables para uso y mantenimiento.

La elección del soporte depende de carga nominal, método de montaje, ventilación, dimensiones y acceso. Un soporte puede separar una regleta o un adaptador voluminoso del resto del haz, pero debe dejar espacio para conectar y desconectar cables sin forzar las tomas ni el propio soporte.

Un soporte organiza y sostiene la alimentación, pero no sustituye las especificaciones eléctricas del equipo, el alivio de tensión ni los requisitos eléctricos aplicables. La seguridad depende también del estado de cables, enchufes y equipos, de una ventilación no obstruida y de una instalación adecuada.

Atributos de las partes que cambian la capacidad, visibilidad y acceso de los cables

Piezas parecidas pueden comportarse de forma distinta porque cambian cinco atributos principales: capacidad, visibilidad, acceso, fijación y ajustabilidad. Estos atributos determinan cuánto puede sostener una pieza, cuánto oculta el recorrido, con qué facilidad se puede mantener y cuánto permite reconfigurar los cables.

Los atributos de las partes que cambian la capacidad, visibilidad y acceso de los cables se pueden comparar mediante una estructura simple de entidad-atributo-valor. La tabla siguiente relaciona una pieza, un atributo, una condición y el efecto o decisión resultante. Este enfoque destaca el comportamiento de los atributos entre familias de piezas, en lugar de centrarse en productos específicos.

Entidad/pieza	Atributo/criterio	Valor/condición	Efecto/riesgo/decisión
Pieza de soporte	Capacidad	Carga dentro de la capacidad nominal de la pieza y su fijación	Sostiene el conjunto; si la carga prevista supera esa capacidad, debe elegirse otro soporte o montaje.
Pieza de ocultación	Visibilidad	Recorrido más cubierto	Reduce la exposición visual; el acceso puede disminuir según el cierre y la densidad del conjunto.
Pieza de acceso abierto	Acceso	Recorrido visible y alcanzable	Facilita añadir, retirar o recolocar cables cuando la configuración cambia.
Pieza de fijación permanente	Fijación	Punto de montaje estable	Prioriza mantener la posición; desmontar o reubicar puede requerir más intervención sobre la superficie.
Pieza reutilizable	Ajustabilidad	Punto de control desmontable o reabrible	Facilita reconfigurar el recorrido cuando cambian cables, periféricos o posiciones.

La compensación principal es ocultación frente a acceso y permanencia frente a reconfiguración. Más cobertura puede mejorar el orden visual pero dificultar cambios; una fijación más permanente puede estabilizar el recorrido pero reducir la flexibilidad. La elección final debe cruzar estos atributos con la carga real, el espacio del escritorio y la frecuencia de mantenimiento.

Cuando se necesite una comparación más detallada entre categorías de componentes individuales, consulte la comparativa de bandeja, canaleta, funda y clips.

Piezas de soporte abiertas frente a piezas de ocultación cubiertas

Las piezas de soporte abiertas y las piezas de ocultación cubiertas responden a prioridades diferentes. Una bandeja o canal J deja el recorrido más visible y accesible; una canaleta o funda reduce la exposición. La comparación correcta es acceso y soporte frente a ocultación, no una clasificación universal de mejor o peor.

Criterio	Soporte abierto	Ocultación cubierta
Visibilidad	Mayor: el recorrido queda más expuesto	Menor: el recorrido queda cubierto o agrupado
Acceso	Más directo para añadir, retirar o recolocar cables	Depende de la apertura de la canaleta o de la facilidad para abrir la funda
Función dominante	Sostener y mantener el conjunto accesible	Ocultar o agrupar un tramo visible
Mejor ajuste	Recorridos con cambios frecuentes o necesidad de acceso rápido	Recorridos visibles donde la ocultación pesa más y los cambios son menos frecuentes

Si cambias cables con frecuencia, prioriza el acceso. Si el recorrido es estable y la exposición visual es el problema principal, una solución cubierta puede encajar mejor. En ambos casos, la capacidad de carga y el montaje siguen dependiendo de la pieza concreta.

Piezas de fijación permanente frente a piezas reutilizables de control de cables

La fijación fija y el control reutilizable se diferencian por la relación entre permanencia y reconfiguración. Un clip adhesivo o soporte atornillado prioriza mantener el punto de control; una brida reutilizable o correa desmontable permite abrir, mover o rehacer el conjunto con menos intervención.

Criterio	Fijación fija	Control reutilizable
Prioridad	Mantener una posición estable a largo plazo	Poder reabrir, mover o reagrupar cables
Cambios previstos	Mejor cuando la disposición cambia poco	Mejor cuando se añaden o retiran cables con frecuencia
Superficie	Debe ser compatible con adhesivo, tornillo o soporte permanente	Suele requerir menos intervención permanente en la superficie
Comprobación clave	Estado de la superficie, carga y consecuencias de retirar la fijación	Capacidad de sujeción, facilidad de apertura y espacio para reajustar el conjunto

Los adhesivos dependen del material y del estado de la superficie y pueden dejar residuos; los tornillos implican una modificación más permanente. Las opciones reutilizables simplifican cambios, pero también deben sujetar el conjunto sin comprimirlo ni dejarlo desplazarse fuera del recorrido previsto.

Para escritorios alquilados o configuraciones que cambian con frecuencia, bridas reutilizables y correas desmontables suelen ofrecer una relación más favorable entre control y reconfiguración. Una fijación fija encaja mejor cuando la posición debe mantenerse a largo plazo y la superficie admite ese método.

Factores de ajuste del escritorio que afectan qué piezas se pueden usar

La compatibilidad con el escritorio depende de superficie de montaje, grosor o perfil del borde, espacio libre inferior, carga y acceso. Una pieza puede cumplir la función correcta y aun así no ser adecuada si no cabe, no puede fijarse de forma compatible o bloquea el mantenimiento.

La imagen señala las condiciones del escritorio que conviene revisar antes de seleccionar una pieza: zona útil de montaje, grosor o perfil del borde, espacio libre inferior y presencia de cables o adaptadores.

La compatibilidad se confirma mediante condiciones observables, no por suposición. Usa esta lista para comprobar si el escritorio puede alojar la pieza y mantener un recorrido accesible.

• Verifique que la superficie de montaje proporcione suficiente área para el método de fijación previsto.
• Compruebe el espacio libre inferior para confirmar que el tamaño de la pieza quepa sin limitar el enrutamiento o acceso de los cables.
• Revise el grosor del escritorio o el perfil del borde cuando una condición de abrazadera, tornillo o adhesivo afecte la instalación.
• Compare la carga de cables y el tamaño del adaptador con el espacio de soporte disponible.
• Confirme que el área de montaje permita un acceso razonable para mantenimiento y cambios de cables.
• Considere si la futura retirada o reposicionamiento puede afectar la elección de fijación.

La verificación es especialmente importante cuando el espacio libre es escaso, hay adaptadores voluminosos o la carga se concentra en pocos puntos. En esas situaciones, una pieza demasiado grande o un montaje inadecuado puede reducir el acceso, aumentar la comba o dificultar futuros cambios.

Si alguna condición sigue sin estar clara, compara la pieza con las medidas y requisitos del escritorio antes de comprar. La guía para elegir piezas para tu instalación organiza esa decisión por criterios de ajuste.

Los siguientes productos son ejemplos de las familias descritas para comparar formatos. El enlace de producto es una referencia opcional: antes de comprar, verifica medidas, método de fijación, carga indicada, compatibilidad y condiciones actuales del listado.

Superficie de montaje, grosor del escritorio y espacio libre inferior

La superficie de montaje, el grosor o perfil del borde y el espacio libre inferior limitan los métodos de fijación disponibles. Una abrazadera necesita un borde compatible; un adhesivo necesita una superficie que admita ese sistema; un tornillo requiere una zona apta para fijación permanente; y cualquier pieza debe caber sin chocar con estructuras u otros equipos.

La idoneidad del adhesivo depende del material, el acabado y el estado de la superficie. La idoneidad de una abrazadera depende del grosor y del perfil del borde dentro del rango admitido por el modelo. El espacio libre inferior debe permitir tanto la pieza como el movimiento y acceso de los cables. No asumas compatibilidad sin comparar estas condiciones con las especificaciones de la pieza concreta.

• Verifique que el estado de la superficie de montaje sea adecuado para el método de fijación previsto.
• Compruebe si el grosor del escritorio y el perfil del borde pueden limitar la idoneidad de la abrazadera.
• Confirme que el espacio libre inferior proporcione suficiente espacio para la pieza seleccionada y el acceso a los cables.
• Revise los puntos de obstrucción cercanos que puedan reducir el espacio libre o bloquear la colocación.
• Compare la idoneidad de la abrazadera, el adhesivo, el tornillo y la opción sin perforación con el área de montaje disponible.
• Considere si las necesidades de acceso futuras pueden afectar la idoneidad de la fijación.

Tamaño del conjunto de cables, peso del adaptador y espacio para la regleta

El tamaño del conjunto, el peso de los adaptadores y el espacio que ocupa una regleta cambian la compatibilidad porque añaden volumen, carga y necesidad de acceso. No existe una capacidad universal por categoría: compara el conjunto real con las dimensiones y la carga nominal de la pieza específica.

Condición observada	Qué cambia	Pieza más afectada	Regla de decisión
Pocos cables finos	Bajo volumen y poca carga concentrada	Clip o funda	Elige por diámetro admitido, acceso y método de fijación; evita forzar el cierre.
Haz más voluminoso o con adaptadores	Aumentan el diámetro, el peso y la ocupación del recorrido	Bandeja o funda	Comprueba capacidad física, soporte y espacio para retirar o añadir cables.
Regleta o adaptadores pesados	La carga se concentra y aumenta la necesidad de ventilación y servicio	Bandeja o soporte para regleta	Usa una pieza con carga nominal y montaje adecuados; no dejes que los cables sostengan el peso.

A medida que aumenta el diámetro del haz o el peso de adaptadores, crecen las exigencias de soporte y puede disminuir el acceso. Una regleta también necesita espacio para enchufes, interruptor, ventilación y desconexión. Por eso, la carga nominal y las dimensiones del producto son valores de compatibilidad, no detalles opcionales; deben comprobarse en la pieza concreta antes de usarla.

Cómo funcionan las partes juntas a lo largo de un recorrido de cables

Las piezas funcionan juntas cuando cada una resuelve una etapa distinta del recorrido. La secuencia básica es entrada → soporte → agrupación → control final; no todos los escritorios necesitan una pieza en cada etapa, pero cada función debe quedar resuelta donde exista ese problema.

Un pasacables puede ordenar la transición desde la superficie; una bandeja sostiene el tramo inferior; una funda reúne el haz; y clips o bridas controlan la holgura cerca de los extremos. El orden ayuda a evitar que una sola pieza intente resolver funciones para las que no fue diseñada.

1. Punto de entrada: Un componente de entrada desde la superficie, como un pasacables, ayuda a guiar la dirección desde la superficie del escritorio hasta la ruta inferior.
2. Soporte debajo del escritorio: Una bandeja o pieza de soporte similar ayuda a sostener un conjunto de cables y mantener el acceso a lo largo del recorrido.
3. Agrupación del conjunto: Una funda o pieza de agrupación ayuda a agrupar cables y reducir la aglomeración a lo largo de la ruta.
4. Control en los extremos: Clips, bridas o puntos de control similares ayudan a controlar la holgura y la posición de los cables cerca del final del recorrido.

En un recorrido con periféricos, adaptadores y alimentación, la combinación exacta cambia según la ubicación de los equipos, la cantidad y volumen de cables, el peso que deba sostenerse y la frecuencia de cambios. El criterio estable es asignar una función clara a cada pieza y conservar acceso suficiente para mantenimiento.

Este gráfico muestra las cuatro etapas principales de un recorrido de cables y la función de cada etapa.

Límites específicos de las piezas antes de la instalación o el enrutamiento

Antes de instalar o enrutar, verifica los límites que pueden invalidar una elección: carga, superficie, acceso, espacio para alimentación y posibilidad de ajuste. Si una condición queda fuera de lo admitido por la pieza o su montaje, la solución correcta es cambiar la pieza, el método de fijación o la posición.

La carga afecta a bandejas y soportes; la superficie afecta a adhesivos, abrazaderas y tornillos; el acceso condiciona mantenimiento y desconexión; y el espacio alrededor de regletas o adaptadores condiciona estabilidad, ventilación y servicio. Los cambios futuros también importan: una fijación difícil de retirar puede ser poco práctica en un recorrido que se reconfigura con frecuencia.

Esta lista convierte esos límites en decisiones concretas antes de actuar:

• Carga: si el peso previsto supera la carga nominal de la pieza o de su fijación, utiliza otro soporte o reduce la carga sostenida.
• Adhesivo: si la superficie no cumple las condiciones indicadas por el fabricante, no dependas de ese adhesivo como punto de soporte.
• Acceso: si la pieza bloquea puertos, enchufes, interruptores o zonas de ajuste, cambia su posición antes de fijarla.
• Regleta y adaptadores: si no hay espacio para soporte estable, ventilación y conexión o desconexión, aumenta el espacio o utiliza otra ubicación.
• Bridas: si una brida deforma el cable, fuerza un conector o impide el movimiento necesario, aflójala o usa un punto de control diferente.
• Aglomeración: si el haz no cabe sin forzarse dentro de una funda, canaleta o bandeja, utiliza mayor capacidad o divide el recorrido.
• Cambios futuros: si prevés reconfiguración frecuente, prioriza puntos de control reutilizables y accesibles.

Estas comprobaciones son previas al montaje. Para ejecutar el proceso paso a paso, consulta cómo instalar las piezas de gestión de cables.

Este gráfico muestra las categorías principales de límites previos a la instalación y las comprobaciones específicas que deben realizarse antes de enrutar los cables.
