Masa kablo yönetim sistemi parçaları ve nasıl çalışır

Masa kablo yönetim sisteminin temel parçaları kablo tepsileri ve J kanalları, kablo kanalları ve kılıflar, klipsler ve bağlar, kablo geçiş grometleri ile güç destek parçalarıdır. Doğru parça, kablo güzergâhında gereken destek, gizleme, gruplama, yönlendirme veya sabitleme işlevine ve masanın montaj yüzeyi, boşluk, kablo yükü ve erişim koşullarına göre seçilir.

Tipik bir güzergâh masa üstü geçişinden masa altı desteğe, gruplamaya ve uç nokta kontrolüne ilerler. Aşağıdaki bölümler her parçanın işlevini, uyum koşullarını ve temel ödünleşimlerini açıklar; daha geniş bağlam için masa kablo yönetim sistemi rehberine bakın.

Masa kablo yönetim sistemi parçası kapsamı

Bir masa kablo yönetim sistemi parçası, masa kablolarını desteklemek, yönlendirmek, gizlemek, gruplamak veya sabitlemek için kullanılan fiziksel bir bileşendir. Parça, kabloların masa etrafındaki güzergâhını veya konumunu doğrudan kontrol ettiğinde sistem kapsamına girer.

Dahil edilen parçalar bir tepsi, kanal, kılıf, klips, bağ, geçiş grometi, montaj aparatı veya güç destek aksesuarı olabilir. Bir tepsi veya kanal kablo güzergâhını destekler veya yönlendirirken, bir kılıf kabloları gruplayabilir ve kabloların görünürlüğünü azaltabilir. Bir klips, bağ veya montaj aparatı bir kontrol noktası oluşturur ve bir geçiş grometi veya geçiş açıklığı, masa üstü girişini bir kablo açıklığından yönlendirdiğinde kapsama dahil olur.

Bir kablo yönetim parçası, tüm masa düzeni veya kablolara bağlı ekipmanla aynı şey değildir. Bu bölüm, parça kapsamına neyin girdiğini tanımlar; sonraki bölümler, tanımı değiştirmeden karşılaştırma, uyum ve kurulum sırasını ele alabilir.

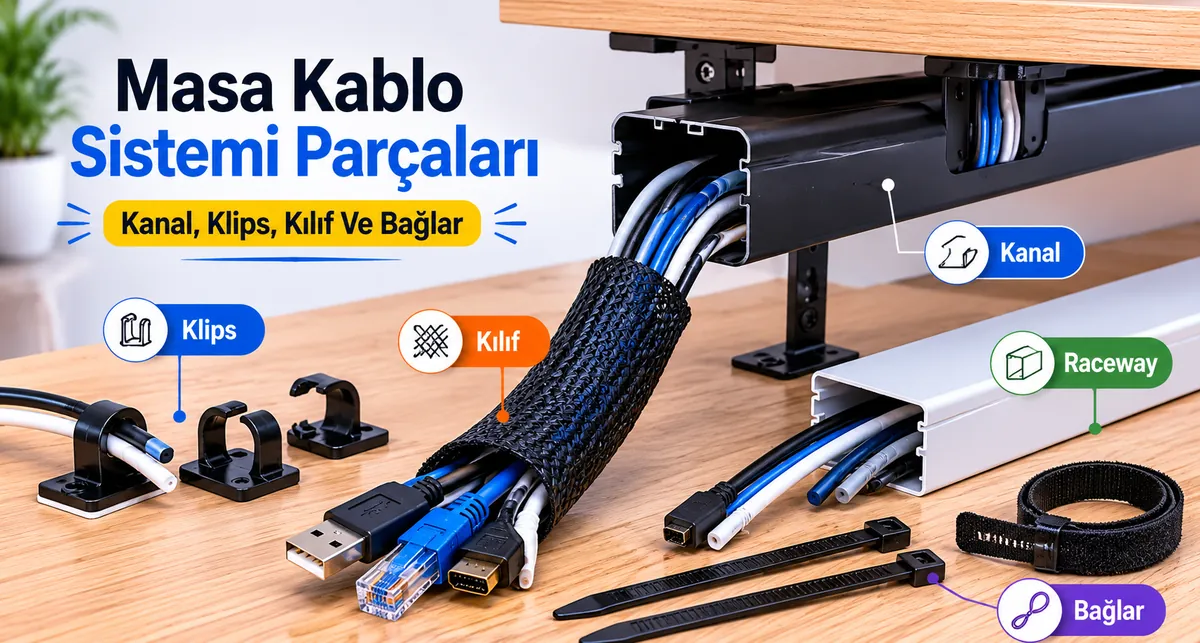

Aşağıdaki görsel, parça kapsamını ve sistemin kendisiyle bağlı elektronik cihazlar arasındaki sınırı özetler.

Masa kablo yönetim sistemindeki ana parça grupları

Masa kablo yönetimindeki parça grupları en iyi işlevlerine göre anlaşılır; her grup kablo güzergâhının farklı bir bölümünü kontrol eder. Ana işlevler destek, gizleme, yerel kontrol, masa üstü geçişi ve güç desteğidir.

Masa kablo yönetim sistemindeki ana parça grupları, her grubun neyi kontrol ettiğine göre düzenlenebilir. Diyagram, ana bileşen ailelerini etiketler ve bunların kablo hareketi, görünürlük, erişim ve konumlandırma ile nasıl ilişkili olduğunu gösterir.

Parça grubu	Kontrol ettiği şey	Yaygın koşul	Pratik etki
Kablo tepsisi veya J kanalı	Kablo demeti desteği	Birden çok kablonun masa altı desteğe ihtiyacı vardır	Yük uygun şekilde dağıtıldığında sarkmayı azaltabilir
Kablo kanalı veya kılıf	Gizleme ve kablo gruplama	Kablolar görünür bir alandan geçer	Kablo güzergâhını korurken daha temiz kablo hatları oluşturabilir
Klipsler ve bağlar	Kontrol noktası konumlandırma	Tek tek kablolar yön veya gevşeklik yönetimi gerektirir	Fazla gevşekliği azaltmaya ve kablo konumlandırmayı iyileştirmeye yardımcı olabilir
Kablo geçiş grometi veya geçiş açıklığı	Masa üstü girişi ve kablo yönü	Kablolar bir kablo açıklığından geçer	Kabloları masa üstü ile masa altı alanı arasında yönlendirebilir
Güç kablosu tutucu	Güç desteği ve yerleşim	Güç aksesuarlarının özel bir yere ihtiyacı vardır	Kuruluma bağlı olarak erişimi ve düzeni iyileştirebilir

Bu parça grupları birbiriyle rekabet etmek yerine birlikte çalışır. Bir kablo tepsisi veya J kanalı destek sağlarken, bir kablo kanalı veya kılıf gizleme ve gruplamayı yönetir. Klipsler ve bağlar kablo güzergâhı boyunca bir kontrol noktası oluşturur ve bir geçiş grometi masa üstü geçişini yönetir. Bir güç kablosu tutucu, kablo güzergâhının güç bölümünü destekler.

Basit bir kablo güzergâhı, masa üstü giriş noktasında başlayabilir, klipsler veya bağlardan geçebilir, bir kılıf veya kanala girebilir ve desteklenen bir kablo demetinde sonlanabilir. Bu işlevsel sınıflandırma, masa kablo yönetim sistemi türleri ile doğal olarak bağlantılıdır ve bu bölümü bir karşılaştırma sayfasına dönüştürmez.

Kablo tepsileri ve J kanalları: masa altı destek

Kablo tepsileri ve J kanalları, çalışma yüzeyinin altındaki kabloları tutan ve düzenleyen masa altı destek parçalarıdır. Bir kablo tepsisi tipik olarak bir kablo demetini daha geniş bir alanda desteklerken, bir J kanalı kablo güzergâhına daha açık erişim sağlar. Her ikisi de masa altı destek ve sarkma kontrolü temel amacına hizmet eder.

• Destek kapasitesi: uygunluk, kablo demeti boyutuna, adaptör varlığına ve belirtilen yüke bağlıdır.
• Açıklık: bir J kanalı genellikle kablo güzergâhının erişim ve ayarlama için daha fazla görünür kalmasını sağlar.
• Montaj konumu: mevcut boşluk ve masa koşulları destek uygunluğunu etkileyebilir.
• Erişim: kabloların veya adaptörlerin yeniden konumlandırılması gerektiğinde daha kolay erişim yardımcı olabilir.

Kablo tepsisi yükü daha geniş bir alana dağıtabilir; J kanalı ise kablolara daha açık erişim sağlayabilir. Gerçek uygunluk, ürünün belirtilen taşıma kapasitesi, kablo demeti hacmi, adaptör boyutu, montaj noktaları ve masa altı boşluğu birlikte değerlendirilerek belirlenmelidir.

Aşağıdaki karşılaştırma görseli, iki ana masa altı kablo desteği türünü karşılaştırır ve kablo yükü, erişim ihtiyaçları ve montaj koşullarına göre doğru olanı seçmeye yardımcı olur.

Kablo kanalları ve kılıfları: kablo kaplama

Kablo kanalları ve kablo kılıfları, görünür kabloları kaplar veya gruplayarak bir kablo güzergâhı boyunca kabloların görünürlüğünü azaltır. Bir kablo kanalı daha belirgin bir muhafaza kullanırken, bir kablo kılıfı kabloları esnek bir kaplama içinde gruplar. Her ikisi de gizlemeyi destekler, ancak erişim ve gizleme arasındaki denge kablo güzergâhına ve demet koşuluna bağlıdır.

Ölçüt	Kablo kanalı	Kablo kılıfı
Yapı	Daha kapalı ve genellikle daha rijit muhafaza	Esnek kablo gruplama
Esneklik	Daha düşük; güzergâh şekline bağlıdır	Daha yüksek; demetle birlikte bükülebilir
Bakım erişimi	Kapak veya muhafaza tasarımına bağlıdır	Kılıfın açılma biçimine ve demet yoğunluğuna bağlıdır
Tipik kullanım	Masa kenarı veya duvara bitişik görünür güzergâh	Bir kablo demetinin etrafında gruplama

Bir kablo kanalı, kabloları bir muhafaza içinde kaplar ve açık masa kenarı veya duvara bitişik hatlar boyunca kablo görünürlüğünü azaltabilir. Bir kablo kılıfı, kabloları bir araya getirirken kablo demetinin güzergâh değişikliklerine daha uyumlu kalmasını sağlar. Bakım erişimi, gizleme seviyesi ve kablo görünürlüğü, muhafaza tasarımına, kablo yoğunluğuna ve güzergâh koşullarına göre değişir. Herhangi bir ısı yönetimi değerlendirmesi, üretici talimatlarına uygun olmalıdır ve kablo yoğunluğu ile malzeme seçimine bağlı olarak değişebilir.

Klipsler, bağlar ve montaj aparatları: kablo kontrol noktaları

Klipsler, bağlar ve montaj aparatları, tek tek kabloları veya küçük demetleri bir kablo güzergâhı boyunca konumlandıran yerel kablo kontrol noktalarıdır. Bu parçalar, tüm bir kablo hattını yönetmek yerine, belirli konumlarda kablo yönünü, gevşekliğini ve yerleşimini kontrol etmeye yardımcı olur.

• Klipsler, hassas kablo konumlandırması gerektiğinde tek bir kabloyu bir yüzeye sabitleyebilir.
• Bağlar, küçük bir demeti gruplayabilir ve yeniden kullanılabilir tasarımlar kullanıldığında gelecekte ayarlamaya izin verebilir.
• Montaj aparatları, uygun bir yük altında kablo konumunu korumaya yardımcı olan sabit montaj noktaları oluşturabilir.
• Çıkarılabilir klipsler veya bantlar, kablo güzergâhları zamanla değiştiğinde gevşekliği yeniden yönlendirmeye yardımcı olabilir.
• Yapışkanlı kablo klipsleri, yüzey koşulu, malzeme ve yük uygun olduğunda yerel tutuş sağlayabilir.

Klipsler, bağlar ve montaj aparatları, bağlantı türü, ayarlanabilirlik ve kablo koşuluna göre farklılık gösterir. Yapışkanlı seçenekler yüzey temizliğine ve malzemesine bağlıyken, sabit montaj aparatları, yük ve masa koşulları uygun olduğunda daha kararlı kablo konumlandırması sağlayabilir. Yeniden kullanılabilir bağlar ayarlanabilirliği desteklerken, sabit bağlar tanımlanmış bir demet konumunun korunmasına yardımcı olur. Kablo ağırlığı, demet boyutu ve yüzey özelliklerinin tümü kontrol noktası performansını etkiler.

Yapışma performansı, çıkarma davranışı ve kalıntı riski; masa malzemesi, yük, yüzey koşulu ve çıkarma yöntemine göre değişebilir, bu nedenle tutuş dayanımı kalıcı olduğu varsayılmak yerine belirli uygulamaya göre değerlendirilmelidir.

Aşağıdaki karşılaştırma görseli, üç yerel kablo kontrol noktası türünü ve bunların belirli işlevleri ile koşullarını gösterir.

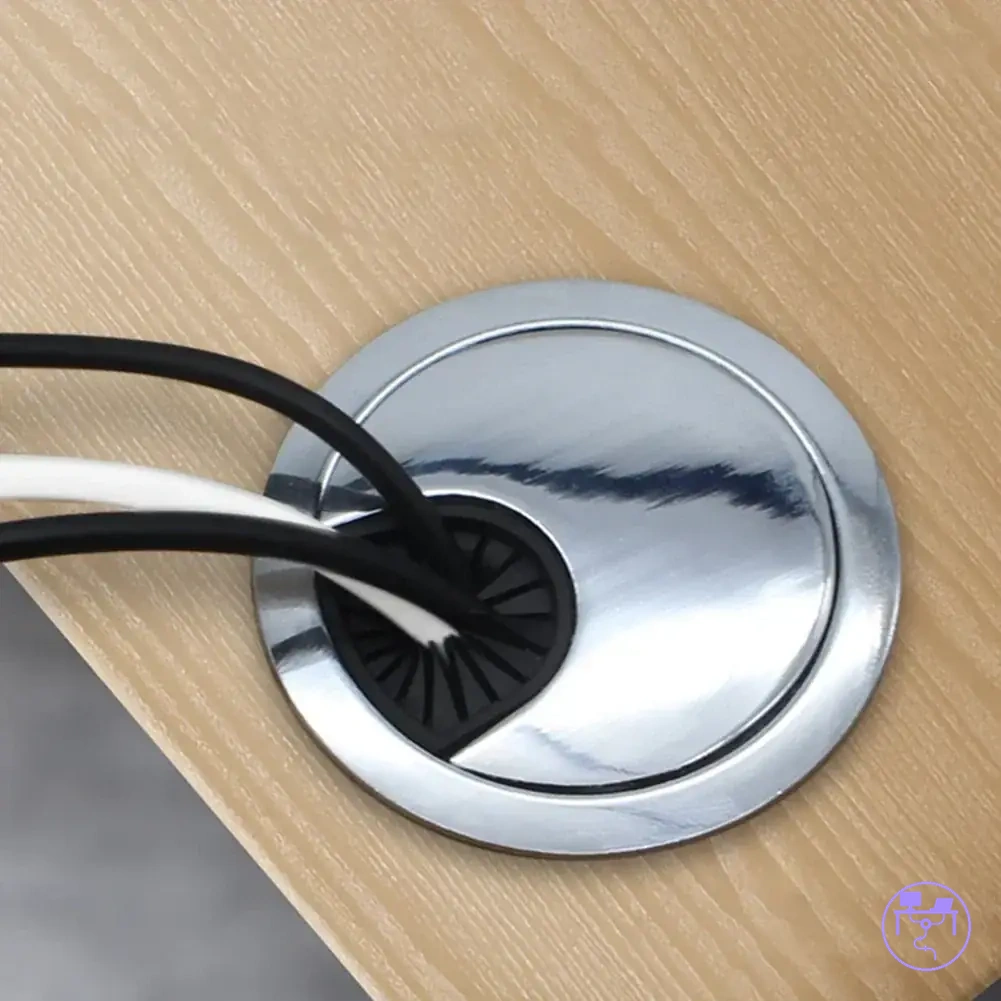

Kablo geçiş grometleri ve geçiş parçaları: masa üstü kablo girişi

Kablo geçiş grometleri (kablo geçiş burçları) ve geçiş parçaları, kabloların çalışma yüzeyi ile masa altındaki güzergâh arasında düzenli biçimde hareket etmesini sağlayan giriş bileşenleridir. Gromet, masa üstü açıklığındaki sert kenarla doğrudan teması azaltmaya yardımcı olur ve kablo giriş noktasını düzenler.

• Delik boyutunun amaçlanan kablo giriş açıklığına uygun olduğunu doğrulayın.
• Kablo sayısının mevcut giriş alanına sığdığını kontrol edin.
• Kabloların açıklığa temas ettiği yerde kenar korumasının mevcut olduğunu onaylayın.
• Kablo yönünün amaçlanan masa altı güzergâhı ile uyumlu olduğundan emin olun.
• Kablo hareketi ve erişimi için masa altı boşluğunu gözden geçirin.

Grometin masa açıklığına oturan ölçüsü açıklıkla, kullanılabilir geçiş alanı ise geçirilecek kabloların ve konnektörlerin boyutuyla uyumlu olmalıdır. Kesin ölçüler ürüne göre değişir; bu nedenle açıklık ölçüsü, kenar koruması, kablo/konnektör sayısı ve masa altı boşluğu birlikte doğrulanmalıdır. Bu bölüm masa modifikasyonundan çok kablo girişinin düzenlenmesine ve kenar temasının azaltılmasına odaklanır.

Güç kablosu tutucuları ve masa altı güç destek parçaları

Güç kablosu tutucuları ve masa altı güç destek parçaları, sıradan klipslerden daha yüksek hacim veya ağırlığa sahip güç kablolarını ve adaptörleri belirli bir konumda desteklemek için kullanılır. Uygunluk yalnızca parça türüne değil, belirtilen taşıma kapasitesine, montaj yöntemine, ekipman boyutuna, havalandırmaya ve fiş erişimine bağlıdır.

• Tutucunun belirtilen taşıma kapasitesinin desteklenecek kablo veya adaptör için uygun olduğunu doğrulayın.
• Montaj yönteminin mevcut masa yüzeyi ve montaj alanıyla uyumlu olduğunu kontrol edin.
• Adaptörün veya güç bileşeninin hava akışını gereksiz biçimde kapatmayacak boşluk bırakın.
• Fişlerin, anahtarların ve bağlantı noktalarının bakım için erişilebilir kaldığını doğrulayın.

Hacimli bir adaptör, küçük kablo klipslerinden farklı bir destek ihtiyacı yaratabilir; çünkü ağırlık kadar fiziksel boyut, fiş yönü ve erişim alanı da yerleşimi belirler. Taşıma kapasitesi veya uyumluluk değeri ürün özelindeyse, bunu varsaymak yerine ürün bilgisinden doğrulayın.

Masa altı güç destek parçaları güç kablolarını veya adaptörleri düzenler ve konumlandırır; uygun elektriksel değerlerin, gerilim giderme gerekliliklerinin, havalandırmanın veya güvenli kablo yönlendirmenin yerini almaz. Uygunluk, tutucunun belirtilen taşıma kapasitesiyle birlikte ekipman boyutu, montaj koşulu ve fişlere erişim üzerinden doğrulanmalıdır.

Kablo kapasitesini, görünürlüğü ve erişimi değiştiren parça özellikleri

Benzer kablo yönetim parçalarının aynı masa koşullarında farklı davranmasını açıklayan başlıca ölçütler kapasite, görünürlük, erişim, bağlantı ve ayarlanabilirliktir. Bu ölçütler, parçanın kablo yükünü, görsel düzeni, bakım erişimini ve gelecekteki değişiklikleri nasıl etkilediğini birlikte değerlendirmeyi sağlar.

Kablo kapasitesini, görünürlüğü ve erişimi değiştiren parça özellikleri, basit bir varlık-özellik-değer yapısıyla karşılaştırılabilir. Aşağıdaki tablo, bir parçayı, bir özelliği, bir koşulu ve ortaya çıkan etkiyi veya kararı birbirine bağlar. Bu yaklaşım, belirli ürünlere odaklanmak yerine parça aileleri arasındaki özellik davranışını vurgular.

Parça türü	Özellik	Değer / koşul	Pratik sonuç
Destek parçası	Kapasite	Kablo yükü, ürünün belirtilen taşıma kapasitesi içinde	Yeterli destek sağlanabilir; kapasite aşılırsa farklı veya ek destek gerekir.
Gizleme parçası	Görünürlük	Kabloları daha fazla kapatan tasarım	Görünürlüğü azaltır; daha kapalı yapı bakım erişimini sınırlayabilir.
Erişim odaklı parça	Erişim	Açık veya kolay erişilebilir kablo güzergâhı	Bakımı ve gelecekteki kablo değişikliklerini kolaylaştırır.
Sabit bağlantı parçası	Bağlantı	Kalıcı veya yarı kalıcı montaj	Konumu daha kararlı tutabilir; sökme ve yeniden konumlandırma daha sınırlıdır.
Yeniden kullanılabilir parça	Ayarlanabilirlik	Açılıp yeniden sabitlenebilen bağlantı	Sık değişen kablo düzenlerinde yeniden yapılandırmayı kolaylaştırır.

Kapasite, görünürlük, erişim, bağlantı ve ayarlanabilirlik, parça türleri arasındaki temel ödünleşimleri oluşturur. Daha fazla kablo gizleme görsel temizliği iyileştirebilir, ancak kablolar daha az açıkta olduğu için bakım erişimi daha sınırlı hale gelebilir. Sabit bir bağlantı konumu daha tutarlı tutabilirken, çıkarılabilir bir yaklaşım gelecekteki değişiklikleri kolaylaştırabilir. Sonuçlar kablo yüküne, masa uyumuna, bakım erişim ihtiyaçlarına ve kablo güzergâhının durumuna bağlıdır.

Ayrı bileşen kategorileri arasında daha derin bir karşılaştırma gerektiğinde, kanal, kablo yolu, kılıf ve klips karşılaştırmasına bakın.

Açık destek parçaları ve kapalı gizleme parçaları

Açık destek parçaları ve kapalı gizleme parçaları, görünürlük, erişim ve görsel kontrol açısından farklılık gösterir. Tepsi veya J kanalı gibi açık destek parçaları, kablo güzergâhının daha fazla görünür ve erişilebilir olmasını sağlarken, kablo kanalı veya kılıf gibi kapalı gizleme parçaları görünürlüğü azaltır ve görsel kontrole daha fazla önem verir.

Ölçüt	Açık destek parçaları	Kapalı gizleme parçaları
Kablo görünürlüğü	Daha yüksek	Daha düşük
Bakım erişimi	Genellikle daha kolay	Kapak veya kılıf açılmadan daha sınırlı olabilir
Değişiklik sıklığı	Kablolar sık değişiyorsa daha pratiktir	Güzergâh daha sabitse daha pratiktir
Öncelik	Erişim, ayarlama ve destek	Gizleme ve görsel düzen

Bu ayrım, evrensel olarak daha iyi bir parça değil, erişim ile gizleme arasında bir ödünleşim oluşturur. Kablolar sık değişiyorsa açık destek; görünür kabloları azaltmak daha önemliyse ve güzergâh daha sabitse kapalı gizleme parçaları daha uygun olabilir.

Sabit bağlantı parçaları ve yeniden kullanılabilir kablo kontrol parçaları

Sabit bağlantı parçaları ve yeniden kullanılabilir kablo kontrol parçaları, kalıcılık ve yeniden kullanılabilirlik açısından farklılık gösterir. Yapışkanlı klips veya vidalı montaj aparatı gibi sabit bağlantı parçaları, kablo konumunu korumaya öncelik verirken, yeniden kullanılabilir bağ veya çıkarılabilir bant gibi yeniden kullanılabilir kablo kontrol parçaları, kablo düzenleri değiştiğinde ayarlanabilirlik ve yeniden yapılandırmaya öncelik verir.

Bağlantı türü	En uygun koşul	Temel ödünleşim
Yapışkanlı klips	Yüzey temiz, uyumlu ve yük düşük/uygun olduğunda	Delme gerektirmeyebilir; tutuş ve kalıntı riski yüzeye, yüke ve sökme yöntemine bağlıdır.
Vidalı montaj aparatı	Daha kalıcı konumlandırma gerektiğinde ve masa yüzeyinin değiştirilmesi kabul edilebildiğinde	Daha sabit bir montaj sağlayabilir; sökme ve yüzey değişikliği maliyeti daha yüksektir.
Yeniden kullanılabilir bağ	Kablo demeti sık yeniden düzenlendiğinde	Kolay ayarlanır; sabit bir montaj noktası kadar konum belirleyici olmayabilir.
Çıkarılabilir bant veya klips	Gelecekte erişim ve yeniden konumlandırma öncelikliyse	Esneklik sağlar; uygunluk yüzey ve yük koşuluna bağlıdır.

Sık değişen veya kiralık kurulumlarda yeniden kullanılabilir bağlar ve çıkarılabilir klipsler daha fazla ayarlanabilirlik sağlar. Uzun süre aynı konumda kalacak bir güzergâhta sabit bağlantı tercih edilebilir; ancak yüzey uyumu, beklenen yük, sökme ihtiyacı ve olası kalıntı/yüzey değişikliği kararın parçası olmalıdır.

Hangi parçaların kullanılabileceğini etkileyen masa uyum faktörleri

Bir parçanın masaya gerçekten uyup uymadığını belirleyen temel koşullar montaj yüzeyi, masa altı boşluğu, kablo yükü ve bakım erişimidir. Parça boyutu ve montaj yöntemi bu koşullarla birlikte doğrulanmadan yalnızca ürün türüne bakarak uyumluluk varsayılmamalıdır.

Hangi parçaların kullanılabileceğini etkileyen masa uyum faktörleri, bir parça seçmeden önce görünür masa koşulları kontrol edilerek değerlendirilebilir. Görsel, yaygın kablo yönetim bileşenleri için uyum, sabitlik ve erişim sonuçlarını etkileyen masa koşullarını etiketler.

Masa uyumluluğu, varsayımlardan ziyade koşula dayalı doğrulamaya bağlıdır. Masanın amaçlanan parçayı ve kablo düzenini barındırıp barındıramayacağını doğrulamak için bu kontrol listesini kullanın.

• Montaj yüzeyinin amaçlanan bağlantı yöntemi için yeterli montaj alanı sağladığını doğrulayın.
• Parça boyutunun kablo yönlendirmeyi veya erişimi sınırlamadan sığabileceğini onaylamak için masa altı boşluğunu kontrol edin.
• Bir kelepçe, vida veya yapışkan koşulu kurulumu etkilediğinde masa kalınlığını veya kenar profilini gözden geçirin.
• Kablo yükünü ve adaptör hacmini mevcut destek alanıyla karşılaştırın.
• Montaj alanının bakım ve kablo değişiklikleri için makul erişime izin verdiğini onaylayın.
• Gelecekteki çıkarma veya yeniden konumlandırmanın bağlantı seçimini etkileyip etkilemeyeceğini değerlendirin.

Masa altı boşluğu sınırlıysa, kablo yükü artıyorsa, adaptör alanı darsa veya bakım erişimi kısıtlıysa uyum doğrulaması daha önemlidir. Bu koşullar parçanın sabitliğini, yönlendirme esnekliğini ve bakım erişimini doğrudan etkiler.

Masa uyumu, montaj yüzeyi koşullarının, boşluk kontrol sonuçlarının ve kablo yükü gereksinimlerinin bir parçanın pratik kullanımını destekleyip desteklemediğini belirler. Uyumluluk belirsiz kaldığında, bir karar vermeden önce uyum temelli ölçütler kullanarak kurulum için doğru parçaları seçmek yararlıdır.

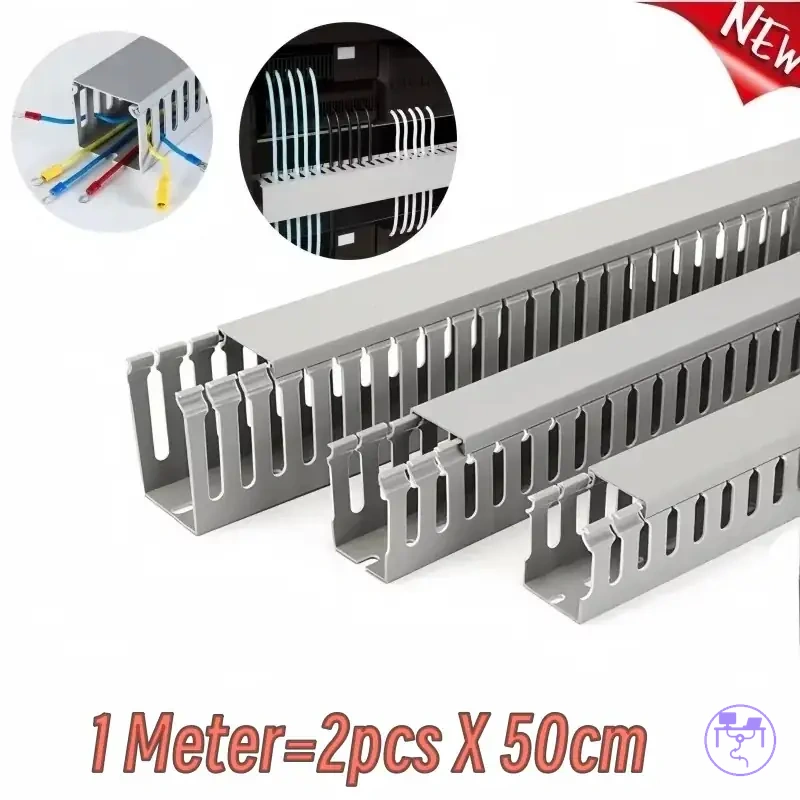

Aşağıdaki ürün örnekleri parça türlerini karşılaştırmaya yardımcı olabilir. Bir bağlantıya geçmeden önce masa yüzeyi, ölçü, taşıma kapasitesi, kablo/adaptör boyutu ve erişim kriterlerini doğrulayın; ürün ayrıntıları üçüncü taraf ürün sayfasına göre değişebilir.

Montaj yüzeyi, masa kalınlığı ve masa altı boşluğu

Montaj yüzeyi, masa kalınlığı ve masa altı boşluğu, bağlantı seçeneklerini sınırlar çünkü bu koşullar bir kelepçe, yapışkan, vida veya deliksiz montaj yönteminin uygun olup olmayacağını belirler. Montaj başarısı, masa malzemesine, mevcut montaj alanına ve masanın altındaki boşluk alanına bağlıdır.

Bir montaj yüzeyi, malzeme ve yüzey koşuluna göre yapışkan uygunluğunu değerlendirmede kullanılabilir. Masa kalınlığı ve kenar profili, mevcut kavrama alanına bağlı olarak kelepçe uygunluğunu sınırlayabilir veya izin verebilir. Masa altı boşluğu, bir engel bir tepsi, klips veya benzer bir parça için erişimi veya mevcut alanı azalttığında yerleşimi engelleyebilir. Vidaya dayalı montaj yöntemleri bazı koşullarda uygun olabilir, ancak masayı değiştirmeden önce kalıcı montaj kararları doğrulanmalıdır.

• Montaj yüzeyi koşulunun amaçlanan bağlantı yöntemine uygun olduğunu doğrulayın.
• Masa kalınlığı ve kenar profilinin kelepçe uygunluğunu sınırlayıp sınırlamayacağını kontrol edin.
• Masa altı boşluğunun seçilen parça ve kablo erişimi için yeterli alan sağladığını onaylayın.
• Boşluk alanını azaltabilecek veya yerleşimi engelleyebilecek yakın engel noktalarını gözden geçirin.
• Kelepçe, yapışkan, vida ve deliksiz uygunluğunu mevcut montaj alanına göre karşılaştırın.
• Gelecekteki erişim ihtiyaçlarının bağlantı uygunluğunu etkileyip etkilemeyeceğini değerlendirin.

Kablo demeti boyutu, adaptör ağırlığı ve güç kablosu için gereken alan

Uyumluluk yalnızca kablo sayısına bağlı değildir; demet çapı ve hacmi, adaptör ağırlığı ve boyutu, güç kablosu için gereken boşluk ve bakım erişimi birlikte değerlendirilir. Sayısal kapasite ürün özelindeyse evrensel bir eşik varsayılmamalı; tepsi, kılıf, klips veya tutucunun belirtilen ölçü ve taşıma değerleri gerçek kablo düzeniyle karşılaştırılmalıdır.

Yük / hacim koşulu	Kontrol edilecekler	Etkilenen parça	Karar sonucu
Az sayıda veya ince kablo	Kablo sayısı, toplam hacim ve bükülme payı	Kılıf veya klips	Parça boyutu uygunsa sıkışıklık az ve erişim daha kolay kalabilir.
Daha büyük kablo demeti	Demet çapı, tepsi/kılıf iç hacmi ve taşıma kapasitesi	Tepsi veya kılıf	Boyut veya kapasite yetersizse sıkışıklık ve sarkma artabilir.
Hacimli veya ağır adaptör	Ağırlık, fiziksel boyut, havalandırma ve fiş erişimi	Tepsi veya güç destek parçası	Ayrı destek gerekebilir; üreticinin taşıma kapasitesi ve montaj koşulu doğrulanmalıdır.

Demet büyüdükçe destek ve iç hacim ihtiyacı artar; hacimli adaptörlerde ise ağırlığın yanında havalandırma ve fiş erişimi de önem kazanır. Bu nedenle daha büyük veya daha ağır bir düzen, otomatik olarak belirli bir parça türünü değil, daha yüksek ve doğrulanmış kapasiteye sahip uygun bir yapı gerektirir.

Parçaların tek bir kablo güzergâhı boyunca birlikte çalışması

Parçalar aynı işi tekrarlamak yerine kablo güzergâhının farklı aşamalarını tamamlar. Tipik sıra giriş → masa altı destek → gruplama → uç nokta kontrolü şeklindedir; her aşamada kullanılacak parça masa düzenine ve kablo yüküne göre doğrulanır.

Bir kablo güzergâhı tek bir parçaya güvenmek yerine birbirini tamamlayan aşamalardan oluşur: masa üstü geçişi yönü belirler, masa altı destek demeti taşır, kılıf veya kanal kabloları gruplar/gizler ve klips ya da bağlar uç noktalardaki gevşekliği kontrol eder.

• Giriş noktası: Kablo geçiş grometi veya geçiş parçası, kabloları masa yüzeyindeki açıklıktan masa altına yönlendirir.
• Masa altı destek: Kablo tepsisi veya J kanalı, demeti taşır ve masa altında belirli bir güzergâhta tutar.
• Gruplama / gizleme: Kablo kılıfı veya kanal, kabloları birlikte tutar ve gerektiğinde görünürlüğü azaltır.
• Uç nokta kontrolü: Klipsler ve bağlar, bağlantı noktalarına yakın bölgelerde yönü ve gevşekliği kontrol eder.

Bir kablo güzergâhı çevre birimi kablolarını, bir adaptörü ve bir güç bağlantısını içeriyorsa; güzergâh masa üstü girişinden masa altı desteğe, gruplamaya ve uç nokta kontrolüne ilerleyebilir. Kullanılan parça sayısı ve türü masa düzenine, kablo hacmine ve her aşamadaki erişim ihtiyacına göre değişir.

Aşağıdaki karşılaştırma görseli, bir kablo güzergâhının dört ana aşamasını ve her aşamanın işlevini gösterir.

Kurulum veya kablo yönlendirme öncesi parçaya özel sınırlamalar

Kurulumdan önce yük, yüzey, erişim, güç ve yeniden ayarlama koşulları kontrol edilmelidir. Bu koşullardan biri uygun değilse, doğru parça ailesi seçilmiş olsa bile montaj veya kablo yönlendirme güvenilir çalışmayabilir.

Yük veya hacim, seçilen desteğin belirtilen koşullarını aşıyorsa farklı bir destek gerekir. Yüzey koşulu bağlantı güvenilirliğini, erişim kısıtı bakım ve ayarı, adaptör yerleşimi ise boşluk ve havalandırmayı etkileyebilir. Gelecekte kablo değişikliği bekleniyorsa yeniden ayarlanabilir bağlantılar daha uygun olabilir.

Aşağıdaki kontrol listesi, yönlendirme kararlarını etkileyebilecek yaygın parçaya özel sınırlamaları vurgular. Bu kontroller, kurulum prosedürlerinden ziyade koşullara ve pratik sınırlamalara odaklanır.

• Kablo ve adaptör yükünün seçilen parçanın belirtilen taşıma kapasitesi içinde kaldığını doğrulayın.
• Yapışkan kullanılacaksa yüzey malzemesi, temizlik durumu ve beklenen yükün tutuş için uygun olduğunu kontrol edin.
• Parça yerleşiminin kablolara, fişlere, bağlantı noktalarına ve ayar alanına erişimi engellemediğini doğrulayın.
• Adaptör veya güç kablosu için yeterli fiziksel boşluk ve gerekli havalandırma alanı kaldığını kontrol edin.
• Bağların kabloyu ezmediğini, aşırı sıkmadığını ve gerekli hareket payını koruduğunu kontrol edin.
• Demet yoğunluğunun kabloların bükülmesini, çıkarılmasını veya yeniden yönlendirilmesini gereksiz biçimde zorlaştırmadığını doğrulayın.
• Gelecekte değişiklik bekleniyorsa sabit ve yeniden kullanılabilir bağlantı seçeneklerini buna göre karşılaştırın.

Bu bölüm, işlem öncesi sınırlamaları işaret eder ve tam kurulum sürecini öğretmez. Uygulama adımları gerekiyorsa, masa kablo yönetim parçalarını kurma bölümüne bakın.

Aşağıdaki karşılaştırma görseli, kurulum öncesi sınırlamaların ana kategorilerini ve kabloları yönlendirmeden önce yapılması gereken belirli kontrolleri gösterir.
