أجزاء نظام إدارة كابلات المكتب وطريقة عملها

أجزاء نظام إدارة كابلات المكتب هي المكونات التي تحمل الكابلات أو توجهها أو تخفيها أو تجمعها أو تثبتها حول محطة العمل. يُختار الجزء حسب موقعه ووظيفته في مسار الكابل: صينية أو قناة على شكل J للدعم، قناة مغلقة أو غلاف للإخفاء، مشابك وروابط للتحكم، حلقة تمرير للفتحة، وحامل لمشترك الكهرباء؛ وتُحسم الملاءمة أساسًا بحسب الحمولة، وسطح التثبيت، والخلوص، والوصول للصيانة.

بعد تحديد الوظيفة، افحص السعة والوصول وطريقة التثبيت وقابلية التعديل قبل الانتقال إلى الاختيار أو التركيب. للسياق الأشمل، راجع دليل نظام إدارة كابلات المكتب.

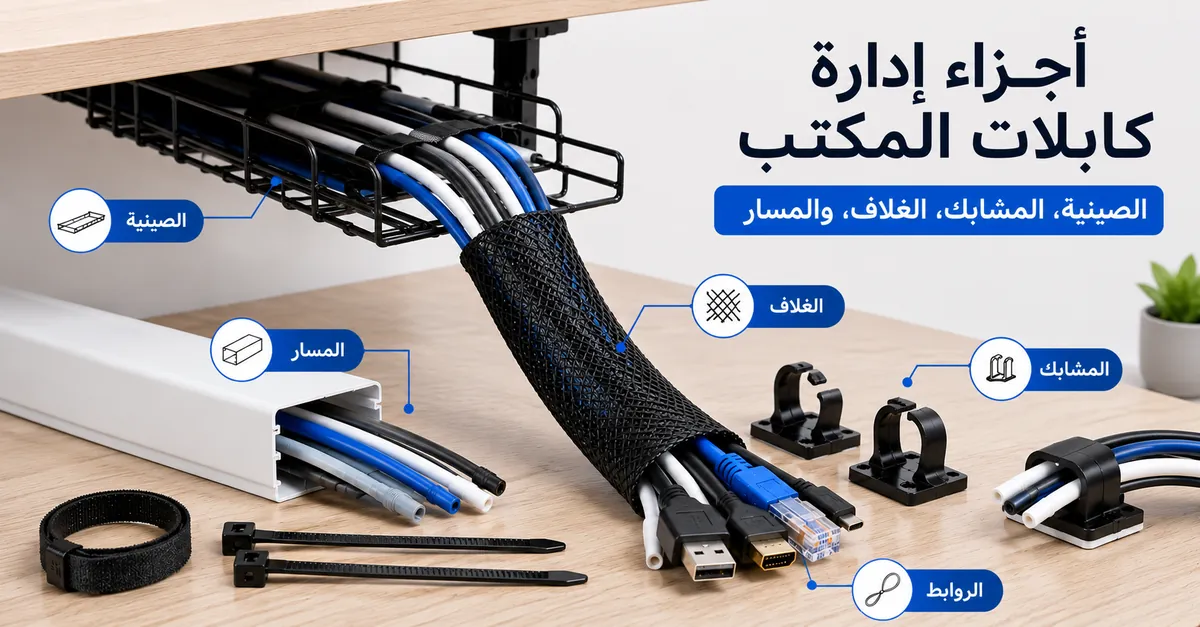

ما يُعتبر جزءًا من نظام إدارة كابلات المكتب

جزء نظام إدارة كابلات المكتب هو مكوّن مادي يتحكم مباشرةً في مسار الكابل عبر الدعم أو التوجيه أو الإخفاء أو التجميع أو التثبيت. يدخل المكوّن في هذا النطاق عندما يغيّر موضع الأسلاك أو مرورها أو استقرارها حول المكتب، لا لمجرد أنه جهاز متصل بها.

تشمل الأجزاء الشائعة صينية الكابلات، والقناة على شكل J، وقناة الكابلات المغلقة، وغلاف الكابلات، والمشبك، والرباط، وحلقة تمرير الكابلات (الجروميت)، والحامل، وحامل مشترك الكهرباء. لكل جزء وظيفة تحكم محددة داخل المسار.

بهذا الحد الفاصل، يبقى معنى «الجزء» مرتبطًا بوظيفته المادية في إدارة الكابل، بينما تُعالج الأقسام التالية المقارنة والملاءمة والتسلسل التشغيلي دون توسيع التعريف إلى تجهيز المكتب كله.

يوضح المخطط بصريًا المكونات الداخلة في نطاق نظام إدارة كابلات المكتب وما يقع خارج هذا النطاق.

مجموعات الأجزاء الرئيسية في نظام إدارة كابلات المكتب

تُفهم مجموعات الأجزاء الرئيسية أفضل حسب الوظيفة التي تتحكم فيها داخل مسار الكابل: الدعم، والإخفاء أو التجميع، والتحكم الموضعي، والمرور عبر سطح المكتب، ودعم عناصر الطاقة.

يجمع المخطط عائلات المكونات الرئيسية ويربط كل عائلة بحركة الكابل والرؤية والوصول والتموضع قبل الانتقال إلى تفاصيل كل نوع.

العائلات الوظيفية وما تغيّره عمليًا في مسار الكابل.

مجموعة الجزء	ما تتحكم فيه	الحالة المناسبة عادةً	الأثر العملي
صينية كابلات أو قناة على شكل J	دعم الحزمة أسفل المكتب	عدة كابلات تحتاج مسارًا محمولًا ويمكن الوصول إليه	تقلل التدلي عندما تبقى الحمولة ضمن سعة الجزء وطريقة تثبيته
قناة كابلات مغلقة أو غلاف	الإخفاء أو التجميع	يمر المسار في منطقة مرئية أو تحتاج الحزمة إلى تجميع	تقلل الظهور أو تجمع الأسلاك مع مفاضلة في سهولة الوصول
مشابك وروابط وحوامل	نقاط تحكم موضعية	تحتاج أسلاك مفردة أو حزم صغيرة إلى توجيه أو ضبط رخاوة	تحافظ على الاتجاه والموضع عند نقاط محددة
حلقة تمرير أو فتحة مهيأة	الانتقال عبر سطح المكتب	تمر الكابلات من سطح العمل إلى المسار السفلي	توجّه المرور وتحمي الحافة عندما تلائم الفتحة الحزمة
حامل مشترك كهربائي	دعم عنصر طاقة أثقل	يحتاج المشترك أو المحول إلى موضع مخصص أسفل المكتب	يحسن الثبات وقابلية الخدمة إذا طابقت الحمولة والتهوية والوصول

هذه المجموعات متكاملة وليست بدائل مباشرة لبعضها. فقد تحمل الصينية الحزمة، وتخفي القناة جزءًا من المسار، وتضبط المشابك الرخاوة، وتدير حلقة التمرير نقطة عبور السطح، بينما يدعم الحامل مشترك الكهرباء.

ولهذا قد يحتوي مسار واحد على أكثر من مجموعة: نقطة مرور عند السطح، ثم نقطة تحكم، ثم دعم أو إخفاء أسفل المكتب، ثم تثبيت مناسب للعناصر المتعلقة بالطاقة. ولعرض هذه العائلات ضمن التصنيف الأوسع، راجع أنواع نظام إدارة كابلات المكتب.

صواني الكابلات والقنوات على شكل J للدعم أسفل المكتب

صواني الكابلات والقنوات على شكل J هي أجزاء دعم أسفل المكتب. توفر الصينية عادةً سطح دعم أوسع للحزمة، بينما تُبقي القناة على شكل J المسار أكثر انفتاحًا للوصول. السعة الفعلية ليست قيمة ثابتة للفئة؛ بل تتحدد بأبعاد المنتج وحمولته المصنفة وطريقة تثبيته.

مقارنة وظيفية قبل اختيار نوع الدعم أسفل المكتب.

المعيار	صينية الكابلات	القناة على شكل J
نمط الدعم	قد توفر مساحة دعم أوسع للحزمة حسب التصميم	توفر مسار دعم خطيًا ومفتوحًا نسبيًا
الوصول	سهل عندما تكون الحافة والعمق مناسبين	مفتوح عادةً لإضافة كابل أو تحريكه
الحمولة	تحقق من الحمولة المصنفة وطريقة التثبيت؛ لا تُفترض السعة من اسم النوع وحده
الخلوص	يجب أن تتلاءم أبعاد الجزء والحزمة والمحولات مع المساحة أسفل المكتب
أفضل ملاءمة وظيفية	عندما تحتاج الحزمة إلى دعم موزع ومساحة أوسع	عندما يكون الوصول السريع والتعديل المتكرر أولوية

إذا كانت الحزمة كبيرة أو تضم محولات، فافحص عرض الصينية وعمقها وحمولتها المصنفة بدل افتراض أنها تتحمل أكثر تلقائيًا. وإذا كانت الكابلات تتغير كثيرًا، فقد يكون الانفتاح الذي توفره القناة على شكل J أكثر فائدة من الإخفاء.

يقارن المخطط بصريًا نوعي الدعم ويساعد على ربط حمولة الكابلات والوصول والخلوص بنوع الجزء.

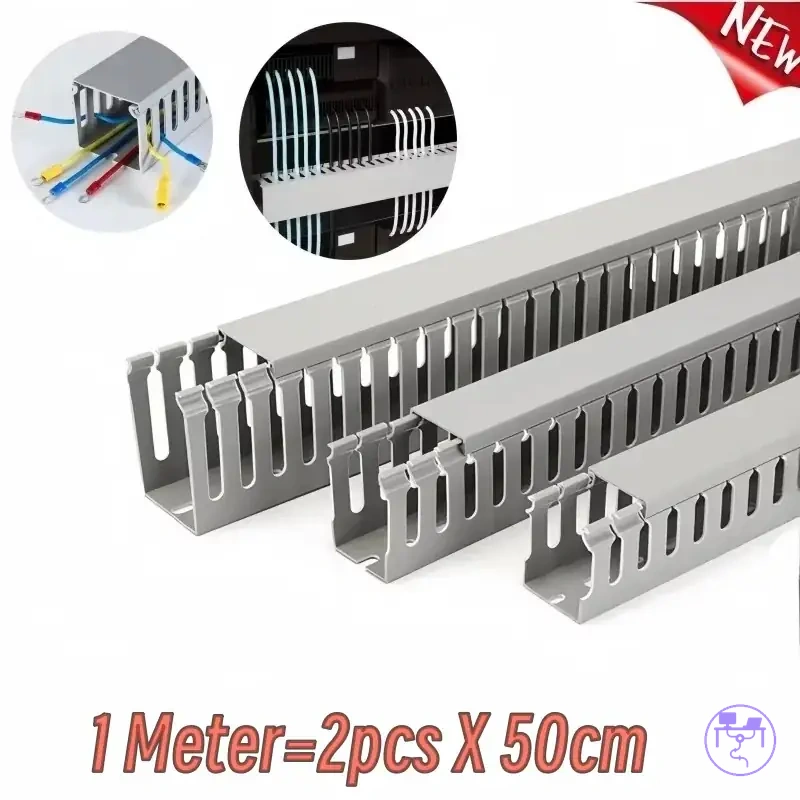

قنوات الكابلات المغلقة وأغلفة الكابلات لتغطية الكابلات

تُستخدم قنوات الكابلات المغلقة وأغلفة الكابلات لتقليل ظهور الأسلاك أو جمعها. القناة المغلقة تُنشئ مسارًا أكثر تحديدًا، بينما يلتف الغلاف المرن حول الحزمة ويتبع شكلها. الاختيار هنا هو مفاضلة بين الإخفاء والمرونة وسهولة الوصول.

الفرق بين القناة المغلقة وغلاف الكابلات حسب السمة.

السمة	قناة كابلات مغلقة	غلاف كابلات
شكل الاحتواء	مسار مغلق أو شبه مغلق ومحدد	تجميع مرن يلتف حول الحزمة
الإخفاء	أعلى عادةً عندما يكون الغطاء مغلقًا	يجمع الكابلات لكنه لا يخفي المسار بالقدر نفسه دائمًا
المرونة	أقل عند تغيير اتجاه المسار	أعلى مع الانحناءات وتغير شكل الحزمة
الوصول للصيانة	يعتمد على طريقة فتح الغطاء	يعتمد على كثافة الحزمة وطريقة فتح الغلاف
شرط الملاءمة	اترك مساحة للحزمة والموصلات، واتبع إرشادات الشركات المصنّعة عندما تكون التهوية أو الحرارة عاملًا مؤثرًا

تناسب القناة المغلقة غالبًا حافة مكتب أو مسارًا ثابتًا ظاهرًا، بينما يناسب الغلاف حزمة تحتاج إلى الانحناء أو إعادة التشكيل. لا تُملأ أي وسيلة احتواء بما يعيق الوصول أو يضغط الكابلات والموصلات؛ كما تختلف اعتبارات الحرارة باختلاف الأجهزة والكابلات وكثافة التجميع.

المشابك والروابط والحوامل لنقاط التحكم في الكابلات

المشابك والروابط والحوامل هي نقاط تحكم موضعية، وليست مسار دعم كامل. تستخدم لتحديد اتجاه السلك أو جمع حزمة صغيرة أو تثبيت نقطة معينة، ويُختار بينها بحسب نوع التثبيت، والحمولة، وقابلية إعادة الضبط.

اختيار نقطة التحكم بحسب الوظيفة وقابلية التعديل.

الجزء	الاستخدام الأساسي	قابلية التعديل	الشرط الأهم
المشبك	تثبيت سلك أو حزمة صغيرة في موضع محدد	تختلف حسب التصميم	ملاءمة السطح وطريقة التثبيت وقطر الكابل
الرباط القابل لإعادة الاستخدام	جمع حزمة صغيرة وضبط رخاوتها	مرتفعة	ألا يُشد لدرجة تضغط الكابلات أو تعيق إعادة الترتيب
الحامل	إنشاء نقطة دعم أو تثبيت أكثر ثباتًا	أقل عادةً	أن تتوافق الحمولة وطريقة التثبيت مع السطح
المشبك أو الشريط القابل للإزالة	توجيه قابل لإعادة التموضع	مرتفعة	ملاءمة المادة اللاصقة للسطح وطريقة الإزالة

تعتمد المكونات اللاصقة على سطح نظيف وجاف ومتوافق مع المادة اللاصقة، بينما يوفر التثبيت الميكانيكي ثباتًا مختلفًا لكنه قد يتطلب تعديل سطح المكتب. لا تعني قابلية اللصق أن التثبيت دائم أو مناسب لكل مادة.

يتغير أداء المادة اللاصقة واحتمال البقايا مع مادة المكتب والحمولة والحرارة وحالة السطح وطريقة الإزالة. لذلك تُقيّم نقطة التحكم وفق تطبيقها الفعلي، ولا تُحمّل بما يتجاوز الغرض أو التصنيف المحدد للمنتج.

يوضح المخطط الفروق بين نقاط التحكم الموضعية ووظيفة كل منها وشروط استخدامها.

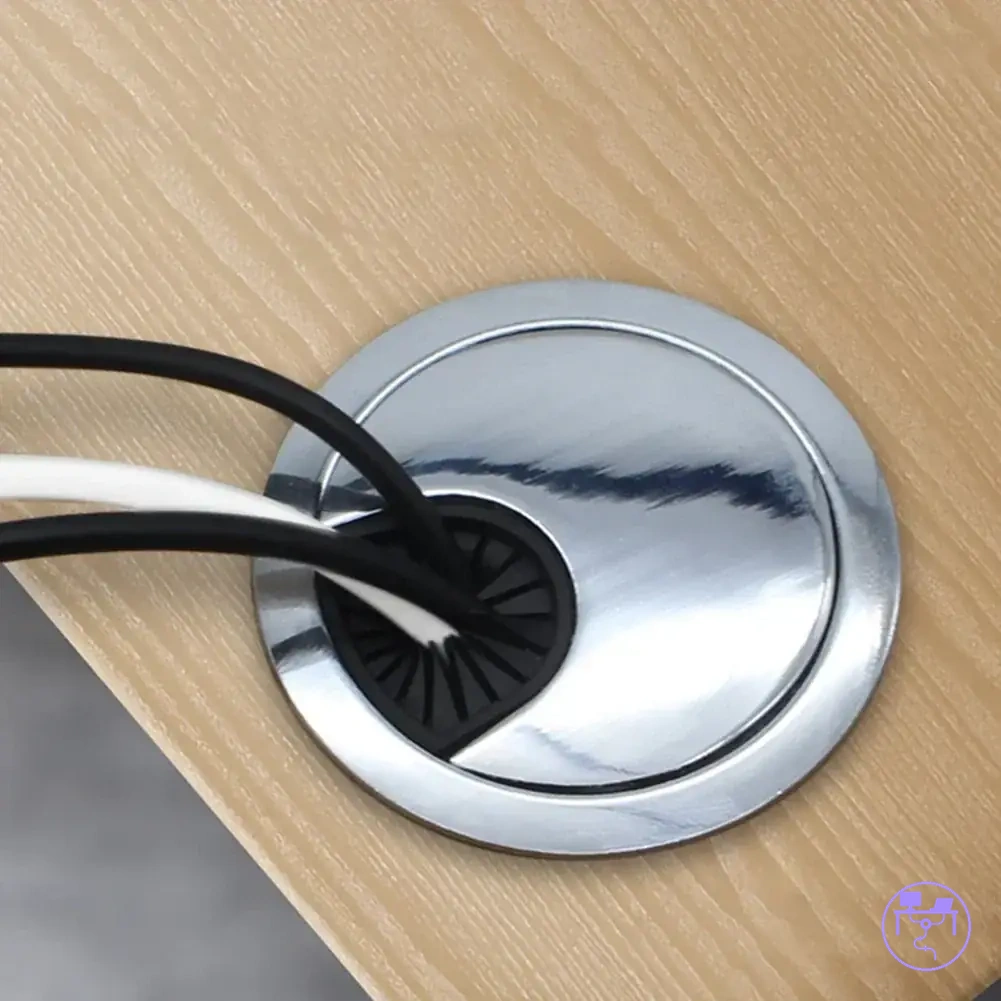

حلقات تمرير الكابلات والفتحات المارة لإدخال كابلات سطح المكتب

حلقة تمرير الكابلات (الجروميت) أو الفتحة المهيأة تضبط انتقال الكابلات بين سطح العمل والمسار السفلي. وظيفتها الأساسية هي توجيه المرور وحماية الكابل من حافة الفتحة عندما تكون الأبعاد والحافة مناسبين.

• طابق قطر حلقة التمرير أو قطعة الحافة مع فتحة سطح المكتب الفعلية.
• تأكد من أن مساحة المرور تكفي عدد الكابلات والموصلات التي ستعبر الفتحة.
• استخدم حافة ناعمة أو حماية مناسبة حيث يلامس الكابل فتحة سطح المكتب.
• حاذِ اتجاه الخروج مع المسار السفلي حتى لا يضطر الكابل إلى انحناء حاد عند الحافة.
• تحقق من الخلوص أسفل الفتحة للوصول إلى الكابلات وتحريكها عند الحاجة.

لا يحدد اسم «الجروميت» وحده التوافق: قطر الفتحة ومساحة المرور وعدد الكابلات هي القيم العملية التي تحسم الملاءمة. إذا كانت الفتحة مزدحمة أو الحافة غير محمية، تقل فائدة المكوّن في تنظيم نقطة الدخول.

حوامل مشتركات الكهرباء وأجزاء دعم الطاقة أسفل المكتب

حوامل مشتركات الكهرباء وأجزاء دعم الطاقة أسفل المكتب مخصصة لتثبيت عناصر أثقل من السلك المفرد، مثل مشترك الكهرباء أو بعض المحولات. الهدف هو إنشاء موضع ثابت وقابل للخدمة، لا تغيير الخصائص الكهربائية للجهاز.

• طابق الحمولة المصنفة للحامل مع وزن مشترك الكهرباء أو المحول الذي سيحمله.
• تأكد من توافق طريقة التثبيت مع مادة المكتب ومساحة الدعم المتاحة.
• لا تغطِّ فتحات تهوية الجهاز أو تحصر المحولات في مساحة تمنع تبديد الحرارة المطلوب.
• اترك وصولًا عمليًا إلى المفاتيح والمقابس وفصل القابس عند الصيانة.

تتحدد الملاءمة من الحمولة المصنفة، وأسلوب التثبيت، والتهوية، والوصول. وقد يفصل الحامل مشترك الكهرباء أو المحول الضخم عن حزمة الأسلاك، لكن الثبات النهائي يعتمد على تصميم الحامل والسطح والمساحة المتاحة.

حد مهم: حامل مشترك الكهرباء ينظم موضع الجهاز فقط؛ ولا يستبدل التصنيف الكهربائي الصحيح أو حالة الأسلاك والمعدات أو إرشادات السلامة والتركيب الخاصة بالمنتج والبيئة.

سمات الأجزاء التي تُغيّر سعة الاستيعاب والرؤية والوصول

تفسر سمات السعة والرؤية والوصول والتثبيت وقابلية التعديل لماذا قد يؤدي جزآن متشابهان وظيفة مختلفة في المكتب نفسه. المقارنة المفيدة تربط الجزء بالسمة ثم بالقيمة أو الحالة ثم بالأثر العملي.

يوضح الجدول علاقات كيان–سمة–قيمة من دون افتراض أرقام عامة غير موجودة لكل المنتجات. القيم هنا حالات قرار مستقرة، أما الحدود الرقمية الدقيقة فتُؤخذ من مواصفات الجزء المحدد.

علاقات كيان–سمة–قيمة التي تغيّر قرار استخدام الجزء.

الكيان أو الجزء	السمة	القيمة أو الحالة	الأثر أو القرار
جزء دعم	سعة الاستيعاب/الحمولة	مطابقة للحزمة ضمن مواصفات الجزء	يدعم المسار من دون تحميل يتجاوز التصميم
جزء إخفاء	الرؤية	تغطية أكبر للكابلات	مظهر أنظف عادةً مقابل وصول أبطأ عند الحاجة للصيانة
جزء مفتوح	الوصول	الكابلات مكشوفة ويمكن بلوغها بسرعة	يسهّل الإضافة وإعادة التوجيه عندما تتغير الحزمة
تثبيت ثابت	الثبات	إعادة التموضع أقل	يناسب موضعًا مستقرًا عندما يكون تعديل السطح مقبولًا
تثبيت قابل لإعادة الاستخدام	قابلية التعديل	إزالة وإعادة تشكيل أسهل	يناسب التخطيطات التي تتغير دوريًا

كل زيادة في سمة قد تنشئ مفاضلة في سمة أخرى: الإخفاء الأكبر قد يقلل الوصول، والثبات الأعلى قد يقلل سهولة الإزالة، بينما يُحسن الانفتاح قابلية الخدمة على حساب إظهار جزء أكبر من المسار. لذلك تُقرأ السمات معًا لا كل واحدة منفردة.

للمقارنة التفصيلية بين عائلات الأجزاء نفسها، راجع مقارنة الصينية والمسار والغلاف والمشابك.

أجزاء الدعم المفتوحة مقابل أجزاء الإخفاء المغطاة

الفرق الجوهري بين الدعم المفتوح والإخفاء المغطى هو التعرض مقابل الوصول. الصينية أو القناة على شكل J تُبقي الكابلات أقرب إلى اليد، بينما تقلل القناة المغلقة أو الغلاف ظهورها.

مقارنة الوصول والإخفاء بين المسارات المفتوحة والمغطاة.

المعيار	دعم مفتوح	إخفاء مغطى
رؤية الكابل	أعلى	أقل
الوصول للصيانة	أسهل عادةً	يعتمد على الغطاء أو طريقة فتح الغلاف
التغييرات المتكررة	ملائم عندما تحتاج إضافة أو تحريك الكابلات كثيرًا	ملائم أكثر لمسار مستقر نسبيًا
التحكم البصري	أقل إخفاءً	أعلى إخفاءً عادةً
قاعدة القرار	اختر الانفتاح عندما تكون الخدمة والتعديل أولوية، والتغطية عندما يكون تقليل الظهور أولوية أعلى مع بقاء الوصول مقبولًا

لا توجد أفضلية مطلقة بينهما. إذا كانت التعديلات متكررة، يصبح الوصول قيمة أعلى؛ وإذا كان المسار ثابتًا ومرئيًا، قد تصبح التغطية قيمة أعلى. يظل حجم الحزمة والخلوص وطريقة فتح الجزء شروطًا لازمة في الحالتين.

أجزاء التثبيت الثابت مقابل أجزاء التحكم في الكابلات القابلة لإعادة الاستخدام

تختلف طرق التثبيت الثابت والقابلة لإعادة الاستخدام في المفاضلة بين الثبات وإعادة التموضع. تكرار تغيير الكابلات وحالة سطح المكتب هما معيارا القرار الأكثر مباشرة.

نوع التثبيت، ميزته، وأفضل حالة استخدام وظيفية.

الخيار	القيمة الأساسية	يناسب عندما	تحقق من
مشبك لاصق	تثبيت موضعي دون حفر	السطح متوافق والحمولة صغيرة ضمن تصميم المشبك	نظافة السطح واحتمال البقايا وطريقة الإزالة
حامل بمسمار	ثبات ميكانيكي أعلى عادةً	الموضع طويل الأمد وتعديل سطح المكتب مقبول	مادة المكتب وسماكته وموضع الحفر والحمولة
رباط قابل لإعادة الاستخدام	إعادة تشكيل الحزمة بسهولة	يتغير عدد الكابلات أو ترتيبها دوريًا	ألا يضغط الرباط الكابلات أو الموصلات
شريط أو مثبت قابل للإزالة	إعادة تموضع نقطة التحكم	الحاجة إلى التغيير أعلى من الحاجة إلى تثبيت دائم	توافق المادة اللاصقة مع السطح وسلوك الإزالة

لا تعني كلمة «ثابت» أن الجزء يتحمل حمولة أعلى تلقائيًا؛ فالحمولة تتحدد بالمنتج وطريقة تثبيته والسطح. وبالمثل، لا تعني «قابل لإعادة الاستخدام» أنه مناسب لأي سطح أو لأي حزمة.

في مكتب مستأجر أو إعداد يتغير كثيرًا، تعطي الروابط القابلة لإعادة الاستخدام والمثبتات القابلة للإزالة مرونة أعلى عادةً. أما الموضع طويل الأمد فقد يبرر تثبيتًا أكثر ثباتًا عندما تكون خصائص السطح والتعديل الدائم مقبولة.

عوامل ملاءمة المكتب التي تؤثر على الأجزاء التي يمكن استخدامها

تحدد ملاءمة المكتب ما إذا كان الجزء سيعمل عمليًا في الموقع المقصود. تعتمد الملاءمة على سطح التثبيت، والخلوص السفلي، وأبعاد الحزمة، والحمولة، والوصول لا على اسم فئة المنتج وحده.

يوضح المخطط ظروف المكتب التي يجب فحصها قبل مقارنة الأجزاء: مادة السطح، المساحة المتاحة، سماكة الحافة، العوائق، وحجم الكابلات أو المحولات.

استخدم قائمة التحقق التالية كمرشح ملاءمة قبل اختيار الجزء أو الانتقال إلى أي رابط منتج.

• هل توجد مساحة تثبيت كافية للطريقة المقصودة من دون اصطدام بحافة أو عارضة أو درج؟
• هل يسمح الخلوص السفلي بأبعاد الجزء والحزمة والوصول إلى الكابلات بعد التثبيت؟
• هل سماكة المكتب وشكل الحافة ومادته متوافقة مع المشبك أو المادة اللاصقة أو المسمار المقترح؟
• هل تتوافق حمولة الكابلات أو المحولات مع سعة الجزء وحمولته المصنفة؟
• هل يمكن الوصول إلى المقابس والموصلات ونقاط التعديل من دون فك النظام كله؟
• هل تحتاج إلى إزالة الجزء أو إعادة تموضعه لاحقًا، وهل طريقة التثبيت تسمح بذلك؟

كلما ضاق الخلوص أو زاد حجم الحزمة والمحولات، زادت أهمية قياس المساحة الفعلية ومراجعة مواصفات الجزء المحدد. إذا تعارض جزء مع الوصول أو التهوية أو الموصلات، فهو غير ملائم حتى لو كان من الفئة الصحيحة وظيفيًا.

إذا بقي التوافق غير واضح بعد هذه الفحوصات، استخدم معايير اختيار الأجزاء المناسبة للتجهيز لمطابقة الوظيفة مع ظروف المكتب قبل الشراء.

أمثلة للمقارنة بعد التحقق من الملاءمة: المنتجات التالية أمثلة لأنواع أجزاء موجودة في الصفحة. لا تفترض الملاءمة أو السعر أو التوفر؛ راجع مواصفات المنتج والقياسات وشروط التاجر قبل القرار.

سطح التثبيت وسماكة المكتب والخلوص السفلي

سطح التثبيت وسماكة المكتب والخلوص السفلي تحدد ما إذا كانت طريقة المشبك أو المادة اللاصقة أو المسمار أو التثبيت دون حفر قابلة للتطبيق. القيمة المطلوبة هنا هي توافق طريقة التثبيت مع السطح والمساحة الفعلية.

المادة اللاصقة تحتاج سطحًا متوافقًا ونظيفًا وجافًا؛ والمشبك يحتاج حافة وشكلًا وسماكة ضمن مدى الجزء؛ والمسمار يحتاج مادة وموضعًا يسمحان بالتثبيت الدائم. أما الخلوص السفلي فيجب أن يستوعب الجزء والكابلات وحركة اليد للصيانة.

• افحص مادة السطح وحالته قبل الاعتماد على أي مادة لاصقة.
• قِس سماكة الحافة وشكلها وقارنها بمدى فتح المشبك في مواصفات المنتج.
• قِس الخلوص أسفل المكتب مع مراعاة أبعاد الجزء والكابلات والموصلات.
• حدد العوارض أو الأدراج أو الحواف التي قد تمنع التثبيت أو الوصول.
• اختر بين المشبك واللاصق والمسمار وعدم الحفر وفق السطح والحاجة إلى الإزالة مستقبلًا.
• لا تغيّر سطح المكتب بتثبيت دائم قبل التحقق من الموضع وملاءمة المادة.

حجم حزمة الكابلات ووزن المحول ومساحة مشترك الكهرباء

حجم حزمة الكابلات ووزن المحول ومساحة مشترك الكهرباء تغيّر متطلبات الدعم والاحتواء. لا توجد قيمة «خفيفة» أو «ثقيلة» موحدة لكل المنتجات؛ لذلك يكون القرار أدق عند وصف الحالة المرصودة وما يجب التحقق منه.

حالة الحزمة وما تغيّره في قرار الجزء.

الحالة المرصودة	ما يجب التحقق منه	الجزء الأكثر تأثرًا	القرار العملي
بضعة أسلاك من دون محولات ضخمة	قطر الكابلات ومساحة الإمساك أو الغلاف	المشابك أو الأغلفة	يكفي حل موضعي إذا بقيت الحزمة ضمن سعة الجزء من دون ضغط
الحزمة تملأ جزءًا كبيرًا من المسار	العرض والعمق والخلوص وإمكانية إخراج كابل	الصينية أو القناة أو الغلاف	اختر مساحة أكبر أو وزع الحزمة بدل حشرها في مسار يعيق الوصول
وجود محولات أو مشترك كهرباء مدعوم	الوزن الفعلي والحمولة المصنفة والتهوية والوصول للمقابس	الصينية أو حامل مشترك الكهرباء	استخدم دعمًا مصممًا للحمولة ولا تعتمد على مشبك أسلاك عادي
ازدحام يمنع الخدمة أو يضغط الموصلات	مساحة الفصل ومسار الخروج ونقاط الانحناء	جميع أجزاء المسار	قلل الازدحام أو أعد توزيع المسار قبل تثبيته نهائيًا

كلما زاد قطر الحزمة أو حجم المحولات، ارتفعت الحاجة إلى مساحة دعم وخلوص ووصول فعلي. وعندما يُحمل مشترك كهرباء أو محول، تصبح الحمولة المصنفة والتهوية والوصول للمقابس شروطًا مباشرة بدل التخمين من شكل الجزء.

كيف تعمل الأجزاء معًا عبر مسار كابل واحد

تعمل الأجزاء معًا عندما يتولى كل منها مرحلة مختلفة من مسار الكابل. المسار المنظم لا يحتاج بالضرورة كل نوع من الأجزاء، لكنه يحتاج أن تُغطى وظائف الدخول والدعم والتجميع والتحكم بحسب تكوين المكتب.

ابدأ من انتقال الكابل من سطح العمل، ثم تتبع المسار إلى أسفل المكتب، ثم إلى منطقة التجميع أو الإخفاء، وأخيرًا إلى نقطة النهاية أو الطاقة. هذا التسلسل يوضح أين يضيف كل جزء قيمة.

1. نقطة الدخول: حلقة تمرير أو فتحة مهيأة توجّه الكابلات من سطح المكتب وتحمي الحافة.
2. الدعم أسفل المكتب: صينية أو قناة على شكل J تحمل الحزمة وتمنعها من التدلي ضمن سعة الجزء.
3. التجميع أو الإخفاء: غلاف أو قناة مغلقة تجمع الأسلاك أو تقلل ظهورها عندما يسمح الوصول بذلك.
4. التحكم في النهاية والطاقة: مشابك أو روابط تضبط الرخاوة، وحامل مناسب يثبت مشترك الكهرباء أو المحول إذا لزم.

مثال عملي: يمكن أن يبدأ كابل شاشة من فتحة السطح، يمر إلى صينية أسفل المكتب، يدخل غلافًا مع كابلات أخرى، ثم تُضبط رخاوته قرب نقطة الاتصال. إذا وُجد مشترك كهرباء مثبت، يعالج حامله عنصر الطاقة بوصفه حمولة مستقلة عن مشابك الأسلاك.

يوضح المخطط المراحل الأربع الرئيسية لمسار الكابل والعلاقة بين وظيفة كل مرحلة والجزء المناسب لها.

قيود الأجزاء التي يجب التحقق منها قبل التركيب أو التوجيه

قبل التركيب أو التوجيه، افحص القيود التي قد تجعل الجزء غير مناسب حتى لو كانت وظيفته صحيحة. أهم القيود هي الحمولة، والسطح، والوصول، ومساحة عناصر الطاقة، وإمكانية التعديل.

تظهر المشكلة عندما تتجاوز الحزمة سعة الجزء، أو لا يلتصق المثبت بالسطح بصورة موثوقة، أو يحجب الجزء المقابس، أو يضيّق الخلوص، أو يجعل التعديل المستقبلي صعبًا. هذه شروط تحقق قبل التنفيذ وليست خطوات تركيب.

استخدم القائمة التالية كفحص نهائي للملاءمة قبل تثبيت المسار:

• الحمولة: هل تتوافق الحزمة والمحوّلات المدعومة مع سعة الجزء وحمولته المصنفة؟
• السطح: هل مادة السطح ونظافته وشكله مناسبة لطريقة التثبيت المختارة؟
• الوصول: هل تبقى الكابلات والمنافذ ونقاط التعديل قابلة للوصول بعد التثبيت؟
• الطاقة: هل يبقى مشترك الكهرباء أو المحول ثابتًا ومهوّى ويمكن الوصول إلى مقابسه ومفاتيحه؟
• شد الكابلات: هل الروابط والمشابك تثبت من دون ضغط مفرط أو انحناء حاد عند الموصلات؟
• الازدحام: هل يمكن إزالة كابل أو إضافته من دون تفكيك الحزمة كلها؟
• التغيير المستقبلي: هل طريقة التثبيت تناسب احتمال إعادة التموضع أو الإزالة؟

هذا القسم يحدد ما يجب التحقق منه قبل الإجراء، ولا يستبدل خطوات التنفيذ. عند الحاجة إلى الخطوات، راجع تركيب أجزاء إدارة الكابلات.

يوضح المخطط الفئات الرئيسية للقيود التي ينبغي فحصها قبل توجيه الكابلات أو تثبيت الأجزاء.
