كيفية تمرير الكابلات أسفل المكتب

لتمرير الكابلات أسفل المكتب، حدِّد المسار أولًا من كل جهاز إلى نقطة الطاقة أو الاتصال، ثم ادعم الكابلات على طول المسار بصينية أو قناة أو مشابك مناسبة، مع إبقاء الموصلات قابلة للوصول وترك ارتخاء يكفي للحركة والصيانة من دون شد أو تدلٍّ. في المكتب القابل لتعديل الارتفاع، اختبر المسار عند أدنى وأعلى وضع قبل التثبيت النهائي.

اختيار أداة التمرير يأتي بعد تحديد المسار. راعِ حركة المكتب، ومصدر الطاقة، وحجم الحزمة، والحاجة إلى الصيانة؛ وللسياق الأوسع راجع صفحة نظام إدارة كابلات المكتب الرئيسية.

أساسيات تمرير الكابلات أسفل المكتب

تمرير الكابلات أسفل المكتب يعني توجيه الكابلات عبر مسار محدد ومدعوم مع الحفاظ على أربعة عناصر: المسار، والدعم، والارتخاء، وإمكانية الوصول. نجاح التمرير لا يُقاس بإخفاء الكابلات فقط، بل بقدرتك على الوصول إليها وتعديلها من دون شدها أو إعادة تفكيك المسار.

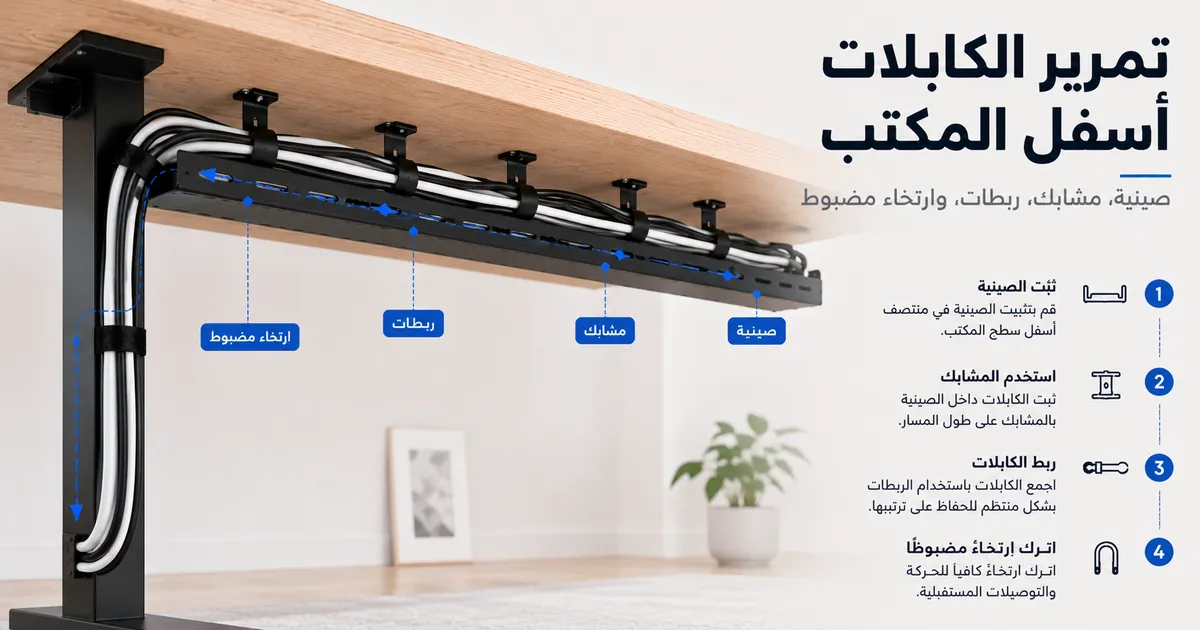

يوضح الرسم التالي العلاقة بين امتداد الكابل ونقاط الدعم ومنطقة الارتخاء التي تسمح بالصيانة أو الحركة من دون ترك الكابل متدليًا.

الصينية أو المشابك تدعم المسار ولا تحدده بدلًا عنك. إذا تغير موقع جهاز أو نقطة طاقة، عدّل مسار الكابل وارتخاءه أولًا، ثم عدّل نقاط الدعم بحيث يظل الكابل مستقرًا وقابلًا للوصول.

التمرير يركز على الوظيفة؛ إخفاء الكابلات يركز على المظهر. قد يحقق النظام الجيد الأمرين معًا، لكن لا ينبغي التضحية بالوصول أو الحركة من أجل إخفاء الكابلات.

خطط لمسار الكابلات قبل تثبيتها

خطط لمسار الكابلات قبل تثبيتها لأن تغيير الاتجاه أسهل قبل الربط أو إدخال الكابلات في صينية أو قناة. حدّد نقطة البداية والوجهة، والانحناءات، ومكان شريط الطاقة، ونقاط الدعم، ومناطق الصيانة قبل أي تثبيت دائم.

لا توجد مسافة دعم أو كمية ارتخاء واحدة تناسب كل مكتب. اجعل التباعد كافيًا لمنع الترهل وفق وزن الحزمة وأداة الدعم، واجعل الارتخاء كافيًا للحركة المطلوبة من دون شد أو تدلٍّ.

قائمة فحص المسار قبل التثبيت

• حدّد نقطة بدء كل كابل ووجهته قبل اختيار نقطة التثبيت.
• خطط للانحناءات والانتقالات بحيث لا تُجبر الكابلات على زوايا حادة أو مسارات ملتوية.
• راجع موقع المقبس وشريط الطاقة لتحديد اتجاه دخول كابلات الطاقة إلى المسار.
• قدّر حجم الحزمة ووزنها لتختار دعماً يتحملها من دون ترهل.
• اترك حلقة ارتخاء للصيانة حيث قد تتحرك الأجهزة أو يتغير ارتفاع المكتب.
• أبقِ الموصلات والمهايئات ونقاط الصيانة قابلة للوصول بعد اكتمال المسار.

لمعايير تخطيط إضافية، راجع تخطيط مسارات الكابلات قبل التركيب. استخدم القائمة السابقة كأساس، ثم عدّل المسار بحسب حركة المكتب ومواقع الأجهزة.

المكتب الثابت يحتاج عادةً إلى ارتخاء للصيانة فقط، أما المكتب القابل لتعديل الارتفاع فيحتاج إلى ارتخاء يسمح بنطاق الحركة الكامل. اختبر المكتب عند أدنى وأعلى ارتفاع قبل إنهاء التثبيت.

يوضح المخطط التالي معايير التموضع والوصول والارتخاء وحجم الحزمة التي ينبغي التحقق منها قبل التثبيت.

حدّد مسارات الكابلات من الأجهزة إلى أسفل المكتب

ابدأ من الجهاز واتبع الكابل حتى نقطة دخوله إلى المسار أسفل المكتب. سجّل المصدر والوجهة ونقطة الدعم والحاجة إلى الوصول قبل تثبيت أي مشبك أو قناة.

إذا شاركت عدة أجهزة مسارًا واحدًا، جمّع الكابلات حسب الوظيفة واحتياج الصيانة. لا يلزم أن تتبع كابلات الشاشة والطاقة والبيانات المسار نفسه إذا كانت نقاط الوصول أو الحركة مختلفة.

خريطة من المصدر إلى نقطة الدعم

المجموعة	المسار	نقطة الدعم المناسبة	سبب إبقائها قابلة للوصول
كابلات الشاشة	من منطقة العرض إلى المسار السفلي الأقرب لها	قرب انتقال الكابلات من الشاشة إلى أسفل المكتب	تعديل الشاشة أو الذراع من دون شد الكابل
كابلات الطاقة	نحو شريط الطاقة أو نقطة الطاقة عبر مسار واضح	قرب منطقة الطاقة مع دعم وزن المهايئات عند الحاجة	فصل القوابس وفحصها من دون تفكيك الحزمة
كابلات البيانات والأجهزة الطرفية	على طول المسار الأقرب للجهاز أو محطة الإرساء	قرب نقطة الانتقال إلى الجهاز	إعادة التوصيل أو استبدال الجهاز بسهولة
حزمة مشتركة	مسار موحّد فقط عندما تتشابه متطلبات الحركة والوصول	عند انتقال الحزمة إلى المسار الرئيسي	إتاحة التعديلات المستقبلية من دون إعادة تمرير المسار كله

يحوّل الجدول علاقة «المصدر ← المسار ← نقطة الدعم ← سبب الوصول» إلى خطوات يمكن فحصها قبل التثبيت.

افصل مسارات كابلات الطاقة والبيانات والأجهزة الطرفية

افصل مسارات الطاقة والبيانات والأجهزة الطرفية عندما تختلف متطلبات الحركة أو الصيانة أو التهوية أو الوصول. المسار المشترك مقبول عندما تبقى الكابلات مدعومة ويمكن الوصول إليها من دون ضغط أو تشابك؛ الفصل قرار وظيفي وليس قاعدة مطلقة.

في الحزم المختلطة، قد يجعل الفصل تعقّب الكابلات وصيانتها أسهل، وقد يساعد أيضًا على تقليل التداخل في مسارات البيانات الحساسة عندما تسير بجوار كابلات الطاقة لمسافة طويلة. تجنب افتراض مسافة فصل ثابتة ما لم تحددها مواصفات الكابل أو المعدات.

تنبيه: لا تجمع كابلات متعددة في حزمة واحدة إذا كان ذلك يمنع التهوية، أو يقيد الحركة، أو يصعّب الوصول إلى القوابس والمهايئات.

متى تفصل المسارات؟

نوع الكابل أو الحالة	متى يفيد الفصل	الفائدة العملية
كابلات الطاقة	عند وجود مهايئات، أو كثافة كابلات، أو حاجة منفصلة للصيانة والتهوية	وصول أسهل إلى القوابس وتقليل الضغط على أسلاك الطاقة
كابلات البيانات	عند الحاجة إلى إعادة توصيل متكرر أو عند ظهور تداخل في مسار متوازٍ مع الطاقة	تتبّع وصيانة أسهل، مع تقليل مصادر التداخل المحتملة
كابلات الأجهزة الطرفية	عندما تتحرك الأجهزة أو تُستبدل كثيرًا	تغيير الكابل أو الجهاز من دون تفكيك الحزمة الرئيسية
حزمة مختلطة	عندما يؤدي التجميع إلى شد أو تشابك أو تقييد الوصول	تبسيط الخدمة وإعادة توزيع الارتخاء حسب وظيفة كل مجموعة

يوضح المخطط التالي أسباب الفصل واحتياجات كل نوع من الكابلات من دون افتراض أن الفصل إلزامي في كل تركيب.

اختر أدوات التمرير لمسار الكابل الرئيسي

اختر أداة التمرير بحسب وظيفة المسار: حجم الحزمة، واتجاهها، وسهولة الوصول المطلوبة، وسطح التثبيت. الأداة التي تدعم مسارًا أفقيًا كاملًا ليست هي نفسها الأداة المستخدمة لتثبيت كابل منفرد أو تجميع عدة كابلات.

تدعم صينية الكابلات والقناة على شكل J المسارات الأفقية، بينما تضبط المشابك موضع الكابلات الفردية، وتجمع الرباطات والأغلفة الكابلات التي تتبع المسار نفسه. يوضح الجدول الفرق من حيث وظيفة الأداة والوصول والحالة المناسبة.

نوع الأداة	وظيفتها في المسار	سهولة الوصول	الحالة الأنسب	قيد مهم
صينية الكابلات	دعم مسار الكابل الرئيسي	مرتفع	حزمة متوسطة إلى كبيرة أو وصول متكرر	تتطلب مساحة تثبيت مناسبة
قناة على شكل J	توجيه المسار الأفقي مع احتواء الكابلات	متوسط	مسار أفقي منظم بحزمة صغيرة إلى متوسطة	قد يعتمد الوصول على تصميم القناة
المشابك	تموضع الكابلات الفردية	مرتفع	حمولة كابل خفيفة والتحكم في المسار	أقل ملاءمة لمسارات الكابلات المجمعة

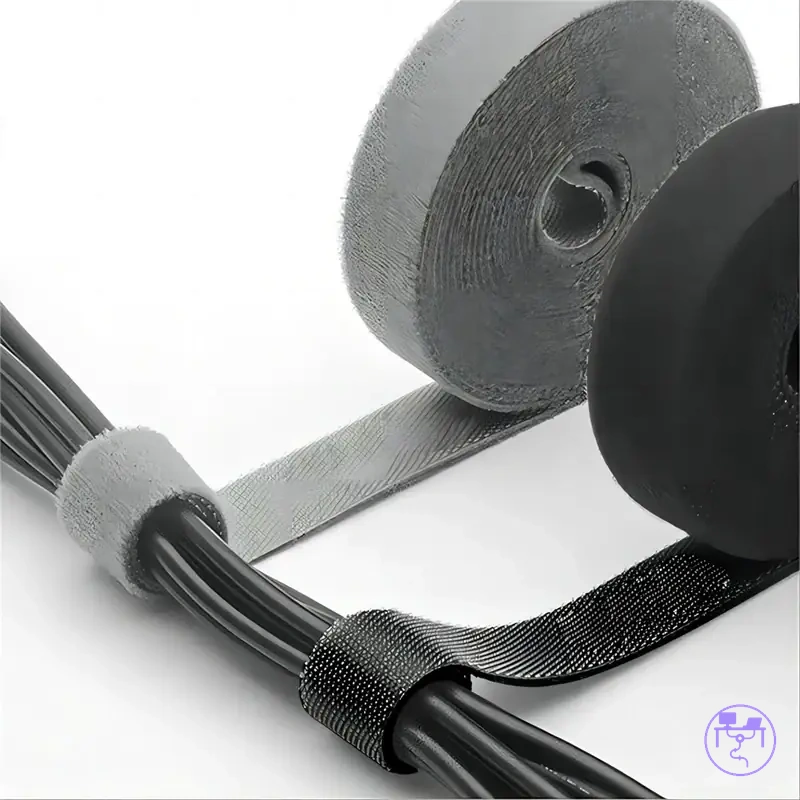

الرباطات	تجميع الكابلات معًا	متوسط	تجميع الكابلات وتنظيم المسار	استخدم ربطات قابلة للفك إذا كانت التغييرات متكررة
غلاف تجميع الكابلات	ربط كابلات متعددة	متوسط	كابلات مجمعة تتبع نفس المسار	الوصول إلى كابل منفرد قد يتطلب فتح الغلاف

استخدم الجدول لاختيار فئة الأداة التي تناسب المسار، لا لترتيب منتجات بعينها. لمقارنة أوسع، راجع تمرير الكابلات بالصواني والمسارات والأغلفة والمشابك.

بعد اختيار فئة الأداة، حدّد طريقة التثبيت المناسبة للسطح والحمولة. راجع تركيب أدوات تمرير الكابلات لإرشادات التثبيت.

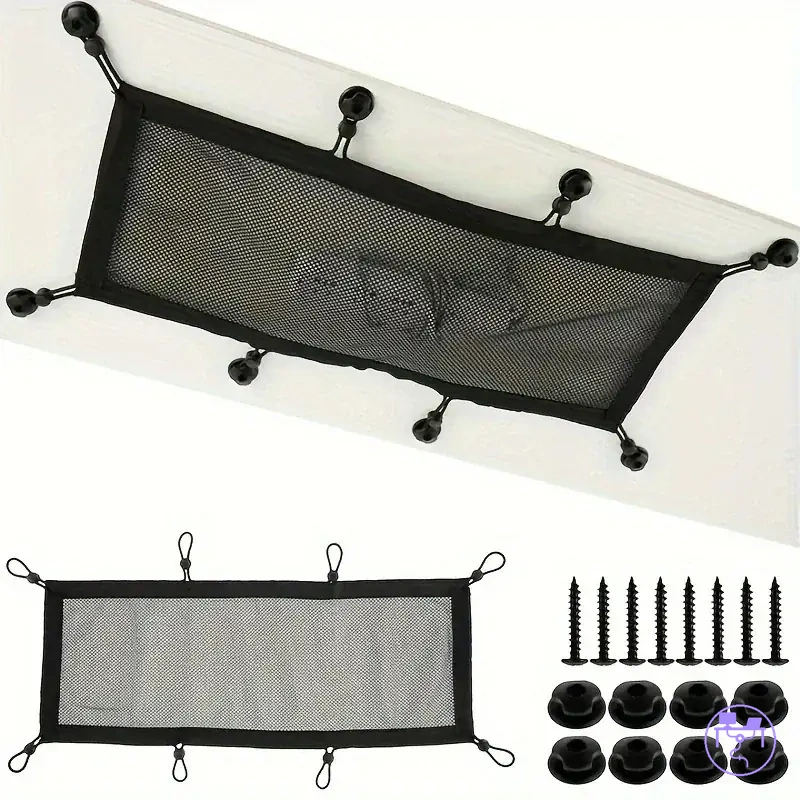

هذه أمثلة موجودة في الصفحة لفئات أدوات مختلفة. حدّد الفئة المناسبة من الجدول أولًا، ثم تحقّق في صفحة المنتج من المقاس، وطريقة التثبيت، والتوافق مع سطح مكتبك قبل الشراء.

الصواني والقنوات على شكل J للتمرير الأفقي

الصينية والقناة على شكل J كلتاهما تدعمان التمرير الأفقي، لكنهما تختلفان في الانفتاح والسعة وسهولة الوصول. اختر الصينية عندما تكون السعة أو الوصول المتكرر أولوية، واختر قناة أكثر احتواءً عندما تكون الحزمة أخف ويكفي وصول أقل تكرارًا.

زيادة الانفتاح تسهّل إضافة الكابلات وإزالتها، بينما يزيد الاحتواء من ترتيب المسار بصريًا وقد يجعل الوصول إلى كابل منفرد أبطأ. القرار النهائي يعتمد أيضًا على مساحة التثبيت وشكل المكتب.

الصينية	القناة على شكل J
السعة: مناسبة عادةً لحزمة أكبر أو متغيرة.	السعة: مناسبة عادةً لحزمة خفيفة إلى متوسطة.
الوصول: التصميم المفتوح يسهّل إضافة الكابلات وإزالتها.	الوصول: يعتمد على فتحة القناة وموضعها وقد يكون أقل مباشرة.
التثبيت: تحتاج إلى مساحة كافية أسفل المكتب لدعم الصينية والحزمة.	التثبيت: تتبع عادةً حافة أو قطاعًا محددًا من أسفل المكتب.
الرؤية: الانفتاح الأكبر قد يترك جزءًا من الكابلات ظاهرًا.	الرؤية: الاحتواء يقلل ظهور الكابلات على طول المسار.

المشابك والرباطات والأغلفة لتجميع الكابلات

تأتي المشابك والرباطات وأغلفة التجميع بعد تحديد المسار الرئيسي. وظيفتها تثبيت موضع الكابلات أو تجميعها وتخفيف الشد، لا استبدال الصينية أو القناة عندما تحتاج الحزمة إلى دعم مستمر.

اختر الملحق بحسب حجم الحزمة وقابلية الفك وتكرار التعديل. كلما زادت الحاجة إلى الصيانة، زادت قيمة الحلول التي يمكن فتحها وإعادة استخدامها من دون قطع أو تفكيك كبير.

الملحق	الاستخدام الأنسب	قابلية الفك	القيد
المشابك	تثبيت كابل منفرد أو مجموعة صغيرة في نقاط محددة	مرتفعة إذا كان المشبك قابلًا للفتح	ليست بديلًا عن دعم مستمر للحزم الثقيلة
الرباطات	تجميع عدة كابلات تتبع المسار نفسه	تعتمد على نوع الرباط؛ القابل لإعادة الاستخدام أسهل للصيانة	الشد الزائد قد يضغط الكابلات ويصعّب التعديل
غلاف تجميع الكابلات	جمع الكابلات المتوازية في حزمة واحدة	متوسطة	الوصول إلى كابل منفرد قد يتطلب فتح جزء من الغلاف
رباطات قابلة لإعادة الاستخدام	الحزم التي تتغير كثيرًا	مرتفعة	تحتاج إلى شد يكفي للتجميع من دون ضغط مفرط

مرر الكابلات على طول الجانب السفلي للمكتب

بعد تثبيت خطة المسار، مرّر الكابلات على طول أسفل المكتب بالترتيب التالي: نقطة دخول، ثم مسار مدعوم، ثم ارتخاء مناسب، ثم فحص الوصول والانحناءات. الدعم يجب أن يمنع الترهل من دون تحويل الكابل إلى مسار مشدود.

إذا كانت الحزمة كبيرة أو تتغير كثيرًا، يكون الدعم المستمر مثل الصينية عمليًا؛ أما الكابلات القليلة فقد تكفيها نقاط دعم بالمشابك. اختر بحسب الحزمة والوصول، لا بحسب المظهر وحده.

يوضح الرسم التالي نقطة الدخول ومسار الحزمة ونقاط الدعم ومنطقة الارتخاء والفحص النهائي.

تسلسل التنفيذ

1. اختر نقطة الدخول الأولى أسفل المكتب بحيث تتصل مباشرةً بالمسار المخطط.
2. وجّه الكابلات على طول المسار من دون تقاطعات غير ضرورية أو انحناءات حادة.
3. أضف نقاط دعم بالقدر الذي يمنع الترهل ويحافظ على الحزمة في موضعها.
4. اترك ارتخاءً قرب الأجهزة وأي نقطة حركة أو صيانة، من دون ترك حلقات تتدلى في مناطق الحركة.
5. تحقق من الانحناءات واتبع الحد الأدنى لنصف قطر الانحناء الذي تحدده مواصفات الكابل عند توفره.
6. افحص المسار كاملًا: الموصلات قابلة للوصول، والحزمة مدعومة، ولا يوجد شد على القوابس أو المهايئات.

أنه العمل بفحص واحد يجمع الوصول والارتخاء والانحناء والدعم. إذا فشل أي منها، صحّح المسار قبل إغلاق القنوات أو إحكام الرباطات.

ثبّت الكابلات دون إعاقة الوصول

ثبّت الكابلات بحيث تمنع نقاط الدعم الترهل، لكن أبقِ المنافذ والقوابس والمهايئات قابلة للوصول. مقدار الضغط والتباعد بين نقاط الدعم يعتمد على نوع الكابل ووزن الحزمة وأداة التثبيت؛ لا تستخدم رقمًا واحدًا لكل الحالات.

قبل إحكام أي مشبك أو رباط، اختبر قابلية الفك: يجب أن تتمكن من فصل كابل أو الوصول إلى مهايئ من دون إزالة جزء كبير من المسار.

فحص قابلية الصيانة

• المنافذ والموصلات تبقى مكشوفة بما يكفي للوصول إليها.
• يمكن فصل القوابس من دون شد الكابل أو نزع عدة نقاط دعم.
• المهايئات مدعومة ويمكن فحصها أو فصلها عند الحاجة.
• المشابك أو الرباطات تثبت الحزمة من دون ضغط مفرط وتسمح بإعادة الفتح عند الصيانة.

مرر الكابلات من الأرض إلى المكتب

عندما تأتي الكابلات من الأرض، وجّهها أولًا بعيدًا عن مناطق المشي ثم ادعمها رأسيًا قبل دخولها إلى المسار أسفل المكتب. الهدف هو منع التعثر والشد على القوابس مع إبقاء نقطة الانتقال قابلة للصيانة.

في المكتب الثابت يكفي مسار رأسي مستقر مع ارتخاء للصيانة، أما المكتب القابل لتعديل الارتفاع فيجب أن يسمح الكابل بكامل نطاق الحركة من أدنى وضع إلى أعلى وضع من دون شد أو سحب نقطة الطاقة.

من الأرض إلى أسفل المكتب

1. حدّد نقطة الطاقة، وأبعد الكابل عن مسار الأقدام كلما كان ذلك ممكنًا.
2. أضف دعمًا رأسيًا حتى لا يبقى وزن الكابل أو المهايئ معلقًا على القابس.
3. اترك ارتخاءً عند الانتقال من الأرض إلى المكتب يسمح بالحركة المطلوبة من دون حلقة متدلية.
4. اختر نقطة دخول قريبة من المسار السفلي الرئيسي لتقليل الانحناءات والقطاعات غير المدعومة.
5. اختبر الحركة النهائية؛ ومع المكتب القابل لتعديل الارتفاع، اختبر أدنى وأعلى وضع قبل إنهاء التثبيت.

تحكم في طول الكابل والارتخاء والتسميات

بعد تثبيت المسار الرئيسي، اضبط ثلاثة أشياء: طول الكابل الزائد، وارتخاء الصيانة، والتسميات. القيمة الصحيحة ليست رقمًا ثابتًا؛ بل هي الحالة التي تتيح الحركة والفك من دون شد، مع بقاء الحزمة مرتبة وغير متدلية.

رتّب الطول الزائد في حلقات واسعة أو مسار احتواء مناسب بدل طيه في انحناءات حادة. احتفظ بالزيادة في مكان يمكن الوصول إليه عند تغيير الشاشة أو محطة الإرساء أو شريط الطاقة.

الرباط يثبت ولا يضغط. شدّه فقط بما يكفي لحفظ الحزمة، واترك ارتخاء الصيانة حيث توجد حركة متوقعة أو فصل متكرر.

ضع التسميات قرب نقاط الاتصال أو عند دخول الكابل إلى حزمة مشتركة، بحيث يمكن تحديد طرفيه عند الصيانة من دون تتبع المسار كاملًا.

العنصر ← الحالة المطلوبة ← طريقة التحقق

العنصر	القيمة أو الحالة المطلوبة	ما الذي تتحقق منه؟
الطول الزائد	محتوى في حلقات واسعة أو مساحة مخصصة، لا في طيات حادة	يبقى قابلًا للوصول ولا يتدلى في مناطق الحركة
ارتخاء الصيانة	يكفي للحركة أو الفصل المطلوب من دون شد	اختبر الجهاز أو المكتب في نطاق الحركة الفعلي
ضغط الرباط	يكفي لتجميع الكابلات من دون ضغطها أو تشويهها	يمكن تحريك الكابل أو فتح الرباط عند الصيانة
التسميات	قريبة من نقاط الاتصال أو الانتقال إلى الحزمة	يمكن معرفة وظيفة الكابل وطرفه من دون تتبع المسار كله
الوصول	الموصلات ونقاط الصيانة قابلة للفك والفحص	لا يلزم تفكيك عدة نقاط دعم للوصول إلى كابل واحد

أعطِ الأولوية لإمكانية الصيانة والحركة والتعرّف على الكابلات، ثم حسّن المظهر بعد أن ينجح المسار وظيفيًا.

يوضح المخطط التالي العلاقة بين طول الكابل والارتخاء والتسميات وسهولة الصيانة.

التمرير الآمن حول شرائط الطاقة والمهايئات

حول شرائط الطاقة والمهايئات، اجعل الأولوية للتهوية، ودعم وزن المهايئ، وعدم شد سلك الطاقة، وإمكانية الوصول إلى القوابس. لا تدفن مكونات الطاقة داخل حزمة ضيقة ولا تجعل وزن المهايئ معلقًا على السلك.

ضع شريط الطاقة والمهايئات بحيث يمكن فحص القوابس وفصلها عند الحاجة، واترك حول المكونات ما يسمح بتبديد الحرارة وفق تعليمات الشركة المصنعة. تجنب الانحناءات الحادة والشد عند القابس.

نفّذ الفحوص التالية قبل ضم كابلات الطاقة إلى بقية المسار.

قائمة فحص حول مكونات الطاقة

• شريط الطاقة والمهايئات غير مدفونة داخل حزمة تمنع التهوية.
• اتجاه القابس لا يفرض انحناءً حادًا على سلك الطاقة.
• القوابس ومفتاح شريط الطاقة ـ إن وُجد ـ قابلة للوصول والفحص.
• كتلة المهايئ مدعومة ولا يتدلى وزنها من السلك.
• طريقة التمرير لا تتجاوز تعليمات الشركة المصنعة أو متطلبات السلامة الكهربائية المحلية.

هذا القسم يغطّي سلامة التمرير الميكانيكية وإمكانية الوصول، ولا يحدد حدود الأحمال الكهربائية أو متطلبات السلامة الكهربائية المحلية. لإرشادات أوسع، راجع تمرير كابلات الطاقة بأمان.

يوضح المخطط التالي فحوص التهوية والانحناء والدعم والوصول حول شريط الطاقة والمهايئات.

إصلاح مسارات الكابلات المرتخية أو المتدلية أو المتشابكة

شخّص العَرَض قبل تغيير المسار. الترهل أو التشابك أو الشد قد ينتج من الدعم أو توزيع الارتخاء أو طريقة التجميع، لذلك لا يوجد إصلاح واحد يصلح لكل الحالات.

ابدأ بمكان ظهور المشكلة، وافحص أقرب نقطة دعم واتجاه الحزمة ومقدار الارتخاء. إذا عاد العَرَض بعد التصحيح المحلي، فالمشكلة غالبًا في تخطيط المسار نفسه.

استخدم جدول التشخيص لمطابقة العَرَض مع السبب المحتمل والإجراء الأول. ولأنماط أوسع، راجع إصلاح تمرير الكابلات غير الصحيح.

العَرَض	السبب المحتمل	الإجراء الأول	متى تعيد تخطيط المسار؟
ترهل الكابل بين نقاط الدعم	نقاط الدعم متباعدة أكثر مما تتحمله الحزمة أو توجد منطقة بلا دعم	أضف أو أعد تموضع نقطة دعم، ثم تحقق من وزن الحزمة	إذا عاد الترهل أو احتاج المسار إلى عدد كبير من التصحيحات الموضعية
كابلات تنفلت من المشابك	المشابك لا تتبع اتجاه المسار الحالي أو لا تناسب حجم الحزمة	أعد محاذاة نقاط الدعم أو استخدم أداة دعم أنسب للحزمة	إذا كانت حركة الكابلات تسحبها بعيدًا عن نقاط الدعم باستمرار
حزمة متشابكة	طريقة التجميع لم تعد تطابق الأجهزة أو نقاط الاتصال الحالية	افتح الحزمة وأعد تجميع الكابلات حسب الوظيفة والحاجة إلى الوصول	إذا عاد التشابك بعد إعادة التجميع لأن المسار نفسه يتقاطع أو يضيق
كابل مشدود أو منحنٍ بحدة	الارتخاء غير كافٍ أو نقطة الانتقال تقيد الحركة	حرر الشد، وأعد توزيع الارتخاء، وصحح الانحناء	إذا لم يسمح المسار بالحركة المطلوبة من دون شد حتى بعد التعديل

أعد التخطيط عندما لا يستطيع التصحيح الموضعي استعادة الدعم والوصول والارتخاء معًا. استمرار المشكلة بعد إصلاح موضعي هو إشارة إلى أن مسار الكابل نفسه يحتاج إلى تغيير.
