Como passar cabos por baixo da mesa

Para passar cabos por baixo da mesa, mapeie a origem e o destino de cada cabo, defina um percurso suportado e escolha bandeja, canaleta ou clipes conforme o volume do feixe e a necessidade de acesso. Mantenha folga nos pontos de movimento, curvas suaves e plugues/adaptadores acessíveis; em mesas com ajuste de altura, verifique a folga em todo o curso antes da fixação final.

O roteamento de cabos por baixo da mesa organiza cabos de energia, dados e periféricos em um percurso definido, com suporte, acesso e folga para ajustes futuros. O objetivo não é apenas esconder cabos: é manter o caminho rastreável e modificável. Para o contexto mais amplo, consulte o guia do sistema de gerenciamento de cabos para mesa.

Cabos emaranhados, pendurados ou tensionados costumam aparecer quando o percurso é decidido depois da fixação. Planejar primeiro permite separar grupos quando necessário, posicionar os suportes onde realmente sustentam o feixe e preservar acesso para manutenção.

O percurso muda conforme a posição dos dispositivos, a tomada, o espaço sob o tampo e o movimento da mesa. Uma mesa fixa pode usar uma transição simples; uma mesa com ajuste de altura precisa de folga compatível com todo o curso de movimento antes que o cabo seja preso.

Fundamentos do roteamento de cabos por baixo da mesa

O roteamento por baixo da mesa funciona como um sistema de quatro relações: percurso, suporte, acesso e folga. O cabo deve seguir uma rota definida, ser sustentado sem compressão desnecessária, continuar alcançável e ter folga apenas onde movimento ou manutenção exigirem.

Os fundamentos do roteamento de cabos por baixo da mesa são mais fáceis de entender quando o caminho do cabo é visto como uma rota que move os cabos dos pontos dos dispositivos para a parte inferior da mesa. O diagrama abaixo esclarece como o percurso de cabos percorre os pontos de suporte enquanto preserva o acesso e uma área de folga controlada.

O roteamento de cabos por baixo da mesa funciona porque cada percurso de cabos recebe uma posição, é suportado ao longo de seu caminho e tem folga suficiente para movimento ou ajustes futuros. Uma bandeja de cabos e clipes de cabos podem ajudar a manter o suporte dos cabos, mas não substituem a lógica de roteamento em si. Quando o suporte e o acesso são planejados juntos, os cabos podem ser mais fáceis de alcançar e menos propensos a desenvolver emaranhados ou criar problemas de segurança evitáveis. O posicionamento real depende da localização dos dispositivos, do espaço na parte inferior da mesa e dos requisitos de acesso.

Roteamento e ocultação não são a mesma tarefa. O roteamento define caminho, suporte, acesso e folga; a ocultação trata principalmente da aparência. Uma rota pode ficar visualmente discreta sem sacrificar manutenção, mas a estética não deve substituir o suporte correto.

Planeje a rota dos cabos antes de fixá-los

Planeje a rota antes de fixar os cabos, porque origem, destino, obstáculos, curvas, tomada, folga de serviço e pontos de manutenção são mais fáceis de ajustar enquanto nada está preso. A rota deve responder a três perguntas: de onde o cabo sai, por onde pode passar sem tensão e onde precisa continuar acessível.

Se a posição do dispositivo, da tomada ou da mesa mudar, a melhor rota também pode mudar. A quantidade e o peso do feixe influenciam a escolha e a distribuição dos suportes; já braços de monitor e mesas ajustáveis aumentam a necessidade de folga nos pontos móveis.

Lista de verificação antes da fixação — confirme estas condições antes de apertar braçadeiras ou instalar o suporte definitivo.

• Origem e destino: determine os dois pontos antes de escolher a rota.
• Curvas e obstáculos: mantenha o trajeto suave e respeite o raio mínimo indicado pelo fabricante quando ele for especificado.
• Tomada e régua de energia: posicione a rota sem esconder plugues ou criar tração no cabo de alimentação.
• Quantidade e peso do feixe: use suportes cuja capacidade e método de fixação sejam adequados ao conjunto real de cabos.
• Folga de serviço: concentre a folga perto de pontos móveis ou que precisem ser desconectados, em vez de deixá-la distribuída como cabo solto.
• Acesso para manutenção: mantenha conectores e pontos de separação alcançáveis sem desmontar toda a rota.

Para critérios adicionais de planejamento de rotas, revise como planejar rotas de cabos antes da instalação.

Uma mesa fixa, um braço de monitor ou uma rota do chão até a mesa podem alterar as condições de roteamento, pois os requisitos de movimento e folga dos cabos podem ser diferentes. Nessas situações, a escolha da rota deve considerar as posições variáveis dos cabos e as necessidades contínuas de acesso. Aplique a mesma lista de verificação de planejamento ajustando para a condição específica da mesa.

Este gráfico mostra os principais critérios de planejamento a serem verificados antes de fixar os cabos, incluindo posicionamento, acesso à folga e condições de carga.

Mapeie os caminhos dos cabos dos dispositivos para a parte inferior da mesa

Mapeie cada cabo desde o dispositivo até o ponto em que ele entra no percurso principal sob a mesa. Trace primeiro, fixe depois: o mapa deve mostrar a fonte, a transição para a parte inferior, o ponto de suporte e o acesso necessário no destino.

Se vários dispositivos compartilharem uma rota, agrupe os cabos por função e necessidade de acesso em vez de traçar cada cabo individualmente. Um cabo de monitor, cabo de energia e cabo de dados podem seguir caminhos inferiores diferentes quando as necessidades de acesso forem diferentes. Cada grupo de cabos deve se conectar a um ponto de fixação que suporte a rota inferior pretendida e a necessidade de acesso futura.

• Monitor: fonte do monitor → transição sob a área do display → suporte próximo da rota → folga para ajuste do monitor.
• Energia: fonte de alimentação → rota de energia → suporte próximo à régua ou adaptador → acesso para desconexão e manutenção.
• Dados: porta do dispositivo → rota de dados → suporte ao longo do percurso → acesso para reconexão ou substituição.
• Feixe compartilhado: cabos com rota comum → ponto de união → suporte do feixe → separação acessível quando as conexões divergem.

Este gráfico mostra as principais etapas, a regra de agrupamento e os critérios do ponto de fixação para mapear caminhos de cabos dos dispositivos para a parte inferior da mesa.

Separe os cabos de energia, dados e periféricos

Separe cabos de energia, dados e periféricos quando eles tiverem necessidades diferentes de acesso, movimento, ventilação ou sinal. Não existe uma regra única para todo feixe: a decisão depende do tipo de cabo e do trecho. Em cabos de sinal sensíveis, evitar longos trechos paralelos muito próximos de cabos de energia pode reduzir a possibilidade de interferência.

Se energia e dados precisarem compartilhar a mesma região, mantenha o roteamento organizado e reduza o trecho paralelo quando isso for prático; quando os percursos se cruzarem, um cruzamento curto e próximo de 90° pode ser preferível quando a geometria permitir. Para periféricos que mudam de posição, priorize acesso e folga em vez de agrupamento rígido.

Critério de agrupamento: cabos podem compartilhar um feixe quando seguem a mesma rota sem comprometer acesso, movimento, ventilação ou integridade do sinal; se uma dessas condições mudar, separe o trecho necessário.

Condições para decidir quando separar tipos de cabo.

Tipo ou situação	Quando separar	Valor prático
Cabo de energia	Quando o feixe cria tensão, dificulta ventilação/acesso ou acompanha por muito tempo um cabo de sinal sensível.	Facilita inspeção e reduz interferências ou esforços evitáveis.
Cabo de dados	Quando precisa de reconexão frequente ou o percurso junto à energia é inadequado para o sinal.	Melhora rastreamento e manutenção.
Cabo periférico	Quando o dispositivo se move ou é trocado com frequência.	Preserva folga e acesso sem desmontar o feixe principal.
Feixe misto	Quando suporte, folga ou manutenção ficam comprometidos.	Divide o problema apenas no trecho necessário, sem criar rotas extras sem motivo.

Este gráfico explica os principais motivos, considerações sobre o tipo de cabo e o cuidado com agrupamento para separar cabos de energia, dados e periféricos.

Escolha o hardware de roteamento para o percurso principal de cabos

Escolha o hardware pela função que ele precisa cumprir no percurso principal. Quantidade e peso do feixe, frequência de acesso, direção da rota e superfície de montagem são os critérios que diferenciam bandejas, canaletas, clipes, braçadeiras e mangas para cabos.

Bandejas e canaletas em J sustentam percursos horizontais; clipes posicionam cabos individuais; braçadeiras e mangas agrupam cabos que já compartilham a mesma rota. A capacidade exata e o método de montagem dependem do modelo, portanto confirme dimensões, carga suportada e compatibilidade com o tampo antes da instalação.

Comparação do hardware por função, acesso e condição de uso.

Tipo de hardware	Função de roteamento	Nível de acesso	Condição mais adequada	Atenção
Bandeja de cabos	Sustentar o percurso principal	Alto	Vários cabos, desde que a bandeja tenha capacidade compatível	Exige espaço e fixação adequados ao tampo
Canaleta em J	Guiar um percurso horizontal contido	Moderado	Feixe pequeno ou moderado que segue uma rota definida	Capacidade e acesso variam conforme o perfil
Clipes	Posicionar cabos individuais	Alto	Poucos cabos ou pontos específicos da rota	Fixação adesiva depende da superfície e da carga
Braçadeiras reutilizáveis	Agrupar cabos	Moderado a alto	Feixes que precisam de ajustes periódicos	Não apertar a ponto de comprimir o cabo
Manga para cabos	Agrupar cabos na mesma direção	Moderado	Vários cabos que compartilham o mesmo percurso	O acesso a um cabo individual pode exigir abrir a manga

Comparações em tabela ajudam a identificar qual atributo do hardware corresponde ao objetivo de roteamento sem transformar a seleção de hardware em um exercício de comparação de produtos. Para uma comparação mais ampla de categorias de hardware, consulte comparar bandejas, canaletas, mangas e clipes.

Os detalhes de instalação vêm após a seleção do tipo de hardware, pois os métodos de montagem variam de acordo com a superfície inferior e o encaixe do hardware. Esta seção foca nos atributos de seleção em vez de procedimentos de instalação. Para orientação de instalação, consulte instalar o hardware de roteamento de cabos.

Bandejas e canaletas em J para roteamento horizontal

Bandeja e canaleta em J resolvem o mesmo problema — sustentar um percurso horizontal — com perfis diferentes. Priorize bandeja quando capacidade e acesso aberto pesarem mais; priorize canaleta em J quando um percurso mais contido for suficiente. A capacidade real depende das dimensões e da fixação do modelo escolhido.

Os dois formatos sustentam a mesma direção de roteamento, mas usam abordagens diferentes: a bandeja tende a oferecer acesso mais aberto, enquanto a canaleta em J mantém o feixe mais contido ao longo da superfície. A escolha depende do espaço disponível, da capacidade do modelo e da frequência com que os cabos precisarão ser alterados.

Bandeja versus canaleta em J para o percurso horizontal.

Critério	Bandeja de cabos	Canaleta em J
Capacidade	Favorece feixes maiores quando o modelo é dimensionado para a carga.	Favorece um percurso mais contido dentro da capacidade do perfil.
Acesso	Abertura ampla tende a facilitar trocas e manutenção.	O acesso depende da abertura e da posição da canaleta.
Área de montagem	Pode ocupar uma área maior sob o tampo.	Segue uma faixa mais estreita e definida.
Visibilidade	A abertura pode deixar o feixe mais aparente.	O perfil pode ocultar melhor parte do feixe.

Clipes, braçadeiras e mangas para agrupar cabos

Clipes, braçadeiras e mangas entram depois que o caminho principal está definido. Eles controlam posição, agrupamento, removibilidade e alívio de tensão; não substituem um suporte principal quando o peso do feixe exige sustentação contínua.

Escolha o acessório pelo modo de manutenção: clipes favorecem acesso individual, braçadeiras reutilizáveis favorecem ajustes repetidos e mangas mantêm vários cabos juntos ao longo da mesma direção. Aperte apenas o necessário para manter o conjunto estável, sem comprimir a capa externa dos cabos.

• Clipes: fixação local e acesso rápido a cabos individuais; a aderência de modelos adesivos depende da superfície e da carga.
• Braçadeiras: mantêm o feixe unido; versões reutilizáveis são preferíveis quando ajustes são frequentes.
• Mangas: agrupam vários cabos na mesma rota e melhoram a organização visual, mas reduzem o acesso imediato a um cabo isolado.

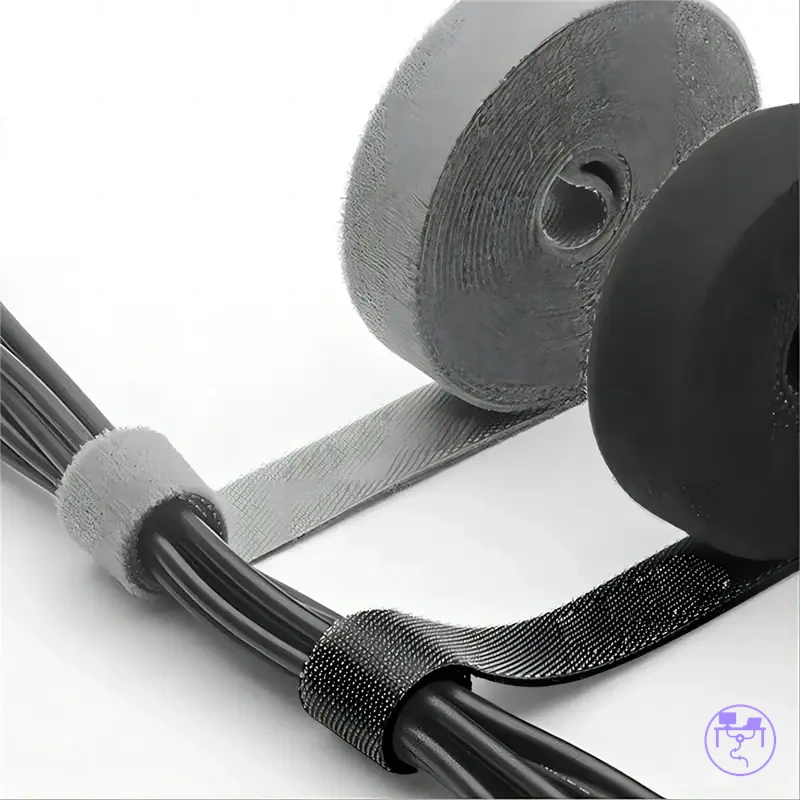

• Tiras de fecho aderente: combinam agrupamento com remoção repetida e permitem ajustar a pressão sem cortar a abraçadeira.

Passe os cabos ao longo da parte inferior da mesa

Passe os cabos pela parte inferior seguindo a rota planejada e apoiando o feixe nos pontos necessários. A ordem útil é ancorar → guiar → sustentar → reservar folga → verificar curvas → testar o acesso; assim a fixação não transforma uma rota ajustável em um feixe rígido.

Se a rota planejada já estiver alinhada com o hardware selecionado, o feixe de cabos pode passar de um caminho planejado para uma rota inferior suportada sem alterar o layout. Uma rota com bandeja pode ser adequada para um feixe de cabos maior, enquanto uma rota com clipes pode ser adequada para cabos que exigem acesso mais direto. As etapas abaixo demonstram como passar de uma rota planejada para um percurso de cabos fixado.

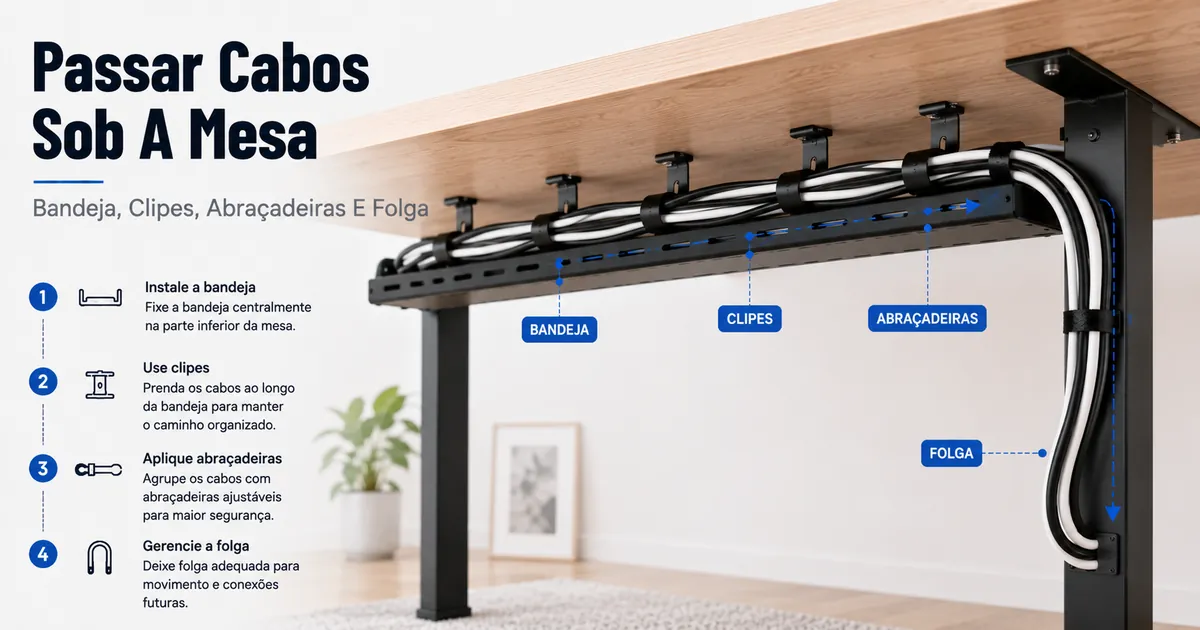

Passe os cabos ao longo da parte inferior da mesa usando o visual abaixo para identificar o ponto de ancoragem, o caminho do feixe de cabos, as localizações dos suportes, a folga e a verificação final do acesso.

1. Escolha o primeiro ponto de ancoragem. Use a região em que os cabos deixam o conjunto de dispositivos e entram no percurso sob a mesa.
2. Guie o feixe pela rota planejada. Alinhe bandeja, canaleta ou clipes com o caminho real em vez de forçar os cabos até um suporte mal posicionado.
3. Distribua os suportes conforme o feixe e o hardware. Não existe um espaçamento universal: adicione sustentação antes que o conjunto ceda, se desloque ou force a fixação.
4. Reserve folga nos pontos de movimento. Monitores, docks e mesas ajustáveis precisam de cabo suficiente para o movimento previsto sem tração nos conectores.
5. Verifique as curvas. Respeite o raio mínimo indicado pelo fabricante quando houver especificação; caso contrário, evite dobras, vincos e curvas apertadas.
6. Teste o acesso. Confirme que plugues, portas, pontos de ajuste e conexões podem ser alcançados sem desmontar a rota inteira.

O roteamento foca no caminho dos cabos e na sequência de suporte, em vez de detalhes de instalação do hardware. Faça uma verificação final confirmando que o feixe de cabos ainda tem acesso adequado, folga e flexibilidade de curvatura após o roteamento. Finalize com a verificação de acesso, folga e tensão.

Prenda os cabos sem bloquear o acesso

Prenda os cabos de modo que cada ponto de fixação sustente o percurso sem impedir a remoção de plugues, o acesso a portas ou a manutenção de adaptadores. A pressão e o espaçamento dependem do cabo, do peso do feixe e do hardware; não use um valor universal quando o fabricante especificar limites próprios.

Antes da fixação final, teste a remoção dos conectores que provavelmente serão desconectados. Se uma braçadeira ou clipe precisar ser removido apenas para alcançar um plugue, reposicione o suporte ou crie um ponto de acesso.

• As portas permanecem acessíveis sem remover vários pontos de suporte.
• Os plugues podem ser desconectados sem puxar ou dobrar o cabo de forma acentuada.
• Adaptadores e fontes de alimentação podem ser alcançados e não ficam pendurados pelo próprio cabo.
• Clipes ou braçadeiras podem ser soltos ou reposicionados durante a manutenção.

Passe cabos do chão para a mesa

Conduza o cabo do chão até a mesa por uma transição vertical apoiada, fora das áreas de circulação e sem deixar o peso do percurso puxar plugues ou adaptadores. Os três riscos locais são tropeço, tração e folga insuficiente.

Em mesa fixa, a transição pode permanecer estável. Em mesa com ajuste de altura, a folga precisa acompanhar todo o curso entre as posições mínima e máxima; teste esse movimento antes da fixação final e mantenha o cabo afastado de partes móveis onde possa ser prensado.

1. Localize a tomada e a área de circulação. Leve o cabo para longe do tráfego de pessoas antes de subir até a mesa.
2. Adicione suporte vertical. Sustente a subida para que o cabo não fique solto no chão nem pendurado pelo conector.
3. Crie folga na transição. Reserve cabo onde a mesa ou o dispositivo realmente se move.
4. Escolha o ponto de entrada sob o tampo. Entre próximo do percurso principal para evitar curvas e trechos sem suporte.
5. Teste o movimento completo. Em mesa ajustável, mova-a entre as posições de uso e confirme que não há tração, esmagamento ou enrosco.

Controle o comprimento, a folga e as etiquetas dos cabos

Depois que a rota principal estiver estável, controle comprimento, folga e identificação para que a organização não reduza a manutenção. Folga útil é a que permite movimento ou serviço; excesso sem função deve ficar organizado e apoiado.

Organize o excesso de cabo em curvas amplas e acessíveis, perto do ponto em que ele será usado novamente. Evite laços pequenos ou apertados; para cabos com raio mínimo especificado, siga o valor do fabricante em vez de adotar uma medida genérica.

Braçadeiras devem manter o conjunto unido sem marcar ou achatar a capa do cabo. Em monitores, estações de acoplamento (docks) e mesas ajustáveis, concentre a folga perto do ponto de movimento e verifique o curso real antes de apertar o feixe.

Coloque etiquetas onde o cabo conecta, se separa do feixe ou entra em uma rota agrupada. Uma etiqueta útil identifica a função ou o destino do cabo e continua visível quando o equipamento precisa ser trocado.

• O excesso está apoiado e organizado sem curvas apertadas.
• Braçadeiras mantêm o feixe unido sem comprimir a capa dos cabos.
• Há folga onde monitores, docks ou a mesa realmente se movem.
• As etiquetas ficam próximas de conexões e pontos de separação.
• Conectores e pontos de manutenção continuam acessíveis depois do agrupamento.

O comprimento do cabo, a folga e a posição da etiqueta são mais úteis quando suportam mudanças futuras em vez de apenas a organização visual. Priorize o acesso para manutenção, a folga de serviço e a identificação clara antes de fazer ajustes adicionais.

Se a rota já estiver definida e faltar um componente de suporte ou agrupamento, use os exemplos abaixo apenas para comparar o tipo de solução. Confirme dimensões, método de fixação e capacidade na página do produto antes de comprar.

Este gráfico mostra como gerenciar o comprimento, a folga e as etiquetas dos cabos para manter a organização e o acesso futuro para manutenção.

Roteamento seguro ao redor de réguas de energia e adaptadores

Ao rotear perto de réguas de energia e adaptadores, mantenha ventilação, acesso aos plugues e ausência de tração. O cabo deve chegar ao conector sem dobra acentuada, e fontes de alimentação não devem ficar cobertas ou sustentadas pelo próprio cabo.

Posicione a régua e os adaptadores de modo que seja possível inspecionar e desconectar os plugues sem desmontar o feixe. Não use a organização de cabos para esconder calor, bloquear aberturas de ventilação ou manter um conector sob esforço mecânico.

Verificação de roteamento junto à energia — confirme estes pontos antes de incorporar os cabos de alimentação ao restante da rota.

• Régua de energia e adaptadores permanecem ventilados e não ficam enterrados em um feixe apertado.
• A orientação do plugue não força o cabo a uma dobra acentuada.
• Plugues, interruptores e a própria régua permanecem acessíveis para inspeção ou desconexão.
• Adaptadores pesados são apoiados; o cabo não sustenta o peso do adaptador.
• O roteamento segue as instruções do fabricante e os requisitos elétricos aplicáveis ao local.

Limite desta seção: estas orientações tratam do percurso e do acesso físico, não de dimensionamento elétrico, sobrecarga, código elétrico ou garantia de segurança da instalação. Para esse contexto, veja como passar cabos de energia com segurança e siga as instruções dos fabricantes.

Este gráfico mostra as principais variáveis de segurança e verificações para roteamento de cabos ao redor de réguas de energia e adaptadores.

Corrija percursos de cabos soltos, pendurados ou emaranhados

Cabos cedendo, escapando dos suportes, emaranhados ou tensionados são sintomas, não diagnósticos. Verifique primeiro rota, suporte, folga e agrupamento; a correção deve atacar a condição provável sem criar outro ponto de tensão ou bloquear o acesso.

A tabela relaciona cada sintoma com uma causa provável, uma correção local e a condição que justifica replanejar o percurso. Se o mesmo problema reaparecer depois da correção local, o caminho ou o tipo de suporte provavelmente precisa ser revisto.

Corrija percursos de cabos soltos, pendurados ou emaranhados comparando cada sintoma com sua causa provável e selecionando uma correção segura antes de fazer alterações na rota. Para padrões mais amplos de solução de problemas, veja como corrigir passagem ruim de cabos.

Diagnóstico de problemas comuns no roteamento sob a mesa.

Sintoma	Causa provável	Correção segura	Quando replanejar
Feixe cedendo	Trecho sem suporte, suporte mal posicionado ou capacidade insuficiente	Adicione ou reposicione sustentação compatível com o feixe	Se o cabo continuar cedendo ou o suporte não puder seguir a rota
Cabos escapando dos clipes	Clipe incompatível com o diâmetro/feixe ou alinhamento ruim	Reposicione o clipe ou use suporte adequado ao conjunto real	Se o movimento puxar repetidamente o cabo para fora dos pontos de suporte
Feixe emaranhado	Agrupamento já não corresponde às conexões e mudanças atuais	Separe, identifique e reagrupe apenas os cabos que compartilham a mesma rota	Se o emaranhado retornar porque os caminhos divergem
Cabo esticado ou tensionado	Folga insuficiente, curva restrita ou percurso curto para o movimento	Libere tensão e acrescente folga no ponto de movimento	Se a rota não permitir o curso necessário sem tração

A correção segura depende de combinar o sintoma a uma causa provável, em vez de aplicar a mesma correção em todos os lugares. Use suporte de cabo, agrupamento, tensão e verificações de acesso como critérios de correção antes de decidir replanejar a rota. Replaneje a rota quando uma correção local não conseguir resolver o problema subjacente de roteamento de cabos.

Considere outro componente somente quando o diagnóstico indicar falta de suporte, agrupamento inadequado ou incompatibilidade do hardware atual. Os exemplos abaixo servem para comparar categorias de solução; confirme compatibilidade e detalhes na página do produto.
