Encaixe e compatibilidade do sistema de gerenciamento de cabos para mesa

Um sistema de gerenciamento de cabos para mesa é compatível quando cabe no espaço útil sob o tampo, o método de fixação é adequado à mesa, a bandeja comporta cabos e adaptadores sem bloquear o acesso e a régua de tomadas mantém folga para os plugues. Em mesas ajustáveis, a sobra de cabo também precisa acompanhar todo o curso de movimento sem tensionar as conexões.

O encaixe depende da combinação entre mesa, cabos e fixação, não de uma afirmação isolada do produto. Uma bandeja, canaleta, manga ou presilha deixa de ser adequada quando o ponto de montagem não aceita a fixação, a régua de tomadas perde espaço para os plugues, o conjunto de cabos e adaptadores excede a capacidade útil ou a posição impede acesso e estabilidade.

O que o Encaixe Significa para um Sistema de Gerenciamento de Cabos para Mesa

Encaixe é a correspondência entre um sistema de gerenciamento de cabos para mesa e a superfície da mesa, o volume de cabos, o método de fixação e as necessidades de acesso. Ele descreve se a configuração pode ser usada de forma prática dentro do espaço e das condições disponíveis. O encaixe foca na compatibilidade entre fatores interligados, em vez de um único componente.

As principais dimensões do encaixe esclarecem como a compatibilidade é avaliada em uma configuração de gerenciamento de cabos. Cada dimensão afeta a adequação, usabilidade ou acesso de uma forma diferente.

• Superfície da mesa: é compatível quando oferece material, geometria e área de contato adequados ao método de fixação escolhido.
• Volume e carga: são compatíveis quando cabos e adaptadores cabem sem bloquear o acesso e permanecem dentro da capacidade declarada para bandeja e fixação.
• Método de fixação: deve corresponder à borda ou à superfície disponível; grampo, parafuso e adesivo exigem condições de apoio diferentes.
• Folga: deve manter espaço para bandeja, cabos, joelhos, gavetas e qualquer movimento da mesa.
• Acesso: plugues, interruptor, portas e cabos que precisam de manutenção devem continuar alcançáveis depois da instalação.

Encaixe não é o mesmo que qualidade geral do sistema ou planejamento completo de instalação. Um sistema de gerenciamento de cabos para mesa pode ser adequado para uma condição de mesa e menos adequado para outra, dependendo da carga de cabos, folga e restrições de fixação. Para um contexto mais amplo além da definição de encaixe, veja a página principal do sistema de gerenciamento de cabos para mesa.

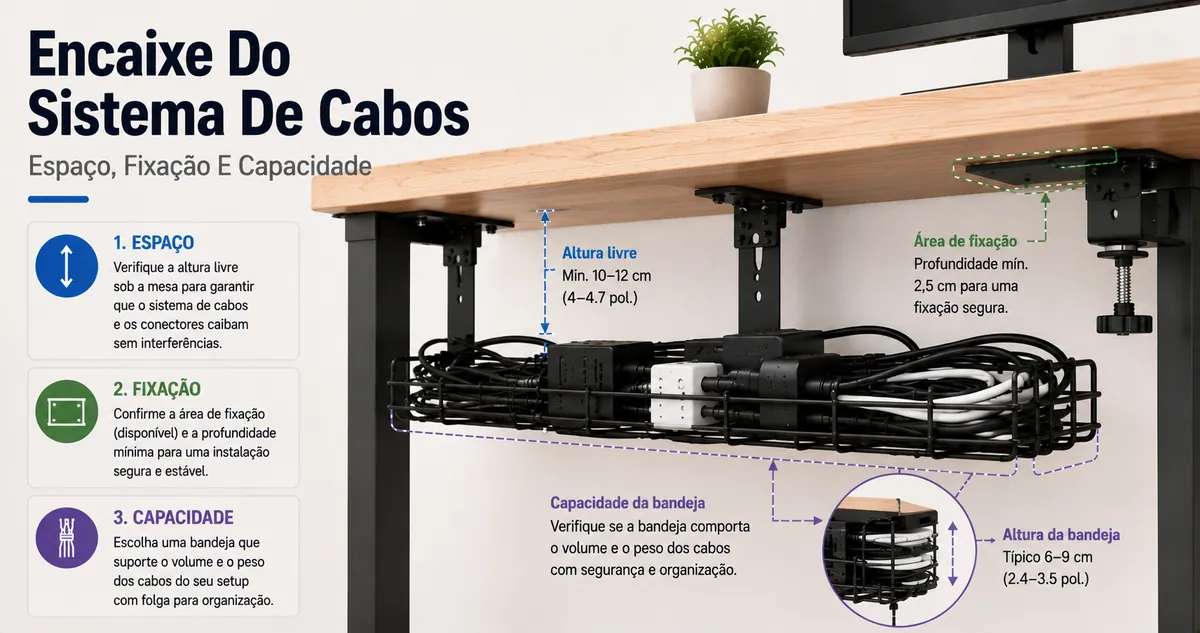

Este gráfico explica o conceito de encaixe para sistemas de gerenciamento de cabos para mesa, abordando sua definição, principais dimensões de avaliação e o que ele exclui.

Dimensões da Mesa que Controlam a Compatibilidade do Sistema

As dimensões da mesa controlam o espaço de montagem disponível para um sistema de gerenciamento de cabos para mesa. A compatibilidade depende da largura da mesa, profundidade da mesa, folga inferior, espessura da mesa, formato da borda e da superfície útil disponível para fixação. Uma mesa grande ainda pode ter compatibilidade limitada quando obstruções reduzem a área de encaixe na parte inferior.

As medidas da mesa são mais fáceis de avaliar em três grupos: tamanho da superfície, folga inferior e condições de borda ou espessura. A largura e a profundidade da mesa influenciam o espaço de montagem disponível para uma bandeja, canal, grampo ou organizador adesivo. A folga inferior determina se barras transversais, gavetas ou outras obstruções reduzem o espaço útil. A espessura da mesa e o formato da borda podem afetar a estabilidade da fixação e a adequação de diferentes métodos de fixação.

A tabela abaixo resume os atributos da mesa que mais frequentemente influenciam a compatibilidade. Revisar essas medidas ajuda a conectar cada condição da mesa ao seu possível efeito no encaixe antes de avaliar as opções de fixação.

Atributo da Mesa	Condição	Efeito no Encaixe
Largura da mesa	Área de montagem útil menor que o comprimento do organizador	Exige outra posição ou um organizador mais curto; o comprimento nominal da mesa, sozinho, não garante espaço sob o tampo
Profundidade da mesa	Profundidade útil insuficiente depois de considerar borda, travessas e acesso	Limita a posição da bandeja e o espaço para saída e curvatura dos cabos
Folga inferior	Travessa, gaveta, painel ou outra obstrução ocupa a zona de montagem	Reduz a área disponível e pode bloquear joelhos, manutenção ou acesso aos cabos
Espessura da mesa	Espessura fora da faixa de abertura indicada para o grampo	Torna esse grampo incompatível com a borda até que se escolha outro ponto ou outro método de fixação
Formato da borda e superfície plana útil	Borda curva, chanfrada ou com área plana de contato insuficiente	Pode impedir o assentamento estável de um grampo e reduzir a área efetiva para uma fixação adesiva

Espessura da Mesa e Alcance do Grampo

A espessura do tampo afeta o encaixe porque deve ficar dentro da faixa de abertura declarada para o grampo. Além da espessura, as sapatas do grampo precisam apoiar-se em uma área suficientemente plana e o mecanismo deve fechar sem interferência de travessas ou ferragens sob a mesa. Se o grampo não consegue assentar e apertar de forma estável, a fixação deve ser tratada como incompatível nesse ponto.

Mesmo quando a espessura está dentro da faixa indicada, a geometria da borda pode impedir um assentamento estável. Verifique as condições que alteram o contato do grampo:

• Borda plana: as sapatas do grampo conseguem apoiar-se sem escorregar para fora da superfície de contato.
• Chanfros e curvas: não deslocam as sapatas nem reduzem o contato a uma faixa estreita.
• Travessas e trilhos: não bloqueiam o fechamento do mecanismo do grampo nem o ponto de aperto.

Folga Inferior e Espaço de Montagem Utilizável

A folga inferior depende do espaço de montagem utilizável disponível sob a mesa, e não apenas do tamanho da mesa. A compatibilidade é influenciada pela área livre inferior que permanece após considerar obstruções, necessidades de acesso e altura da bandeja. Uma mesa maior ainda pode oferecer espaço de montagem utilizável limitado quando a zona de montagem é restrita na parte inferior.

• Verifique se barras transversais reduzem o espaço de montagem utilizável.
• Verifique se gavetas limitam a zona de montagem disponível.
• Verifique se as saídas de cabos permanecem acessíveis após a colocação da bandeja.
• Verifique se a altura da bandeja afeta o espaço para os joelhos e o acesso.
• Verifique se um painel de privacidade restringe a área livre inferior.
• Verifique se a folga da parede limita o posicionamento próximo à borda traseira.

Barras transversais, gavetas e um painel de privacidade podem reduzir o espaço sob a mesa disponível para organização de cabos. As saídas de cabos podem permanecer mais fáceis de alcançar quando o posicionamento da bandeja preserva o acesso ao redor dos dispositivos conectados e dos caminhos de roteamento. A altura da bandeja pode afetar tanto o espaço para os joelhos quanto o acesso dentro da zona de montagem. A folga inferior é mais útil quando avaliada em conjunto com o posicionamento da bandeja, pois ambas as condições influenciam o espaço de montagem utilizável.

Tamanho da Bandeja para Cabos e Capacidade de Carga de Cabos

O tamanho da bandeja e sua capacidade precisam corresponder ao conjunto real de cabos, adaptadores e sobras de comprimento. A compatibilidade tem duas dimensões: volume útil, para acomodar e acessar os cabos, e capacidade de carga, que não deve ultrapassar o limite declarado para a bandeja e seu método de fixação. Uma bandeja que comporta apenas o volume dos cabos pode continuar inadequada se não houver espaço para roteamento, curvas e manutenção.

A quantidade e o diâmetro dos cabos, junto com o volume dos adaptadores, determinam quanto espaço útil permanece dentro da bandeja. Cabos também precisam de espaço para mudar de direção: respeite o raio mínimo de curvatura especificado para cada cabo, em vez de forçar dobras para fazê-lo caber. A capacidade de carga depende do conjunto bandeja + fixação; por isso, compare o peso previsto com o limite declarado para o sistema, sem assumir que uma bandeja maior suporta automaticamente mais carga.

A tabela separa a capacidade em volume, suporte e acesso para manutenção. Quando o feixe ocupa quase todo o espaço, adaptadores bloqueiam conexões ou o acesso fica difícil, uma bandeja maior, um cesto aberto ou um suporte separado para acessórios pode ser mais adequado.

Atributo do Grupo de Cabos	Condição de Capacidade	Possível Resultado de Encaixe
Quantidade de cabos	Maior volume de cabos	Pode aumentar a superlotação e reduzir o acesso
Diâmetro dos cabos	Feixe de cabos mais espesso	Pode exigir espaço adicional na bandeja
Volume dos adaptadores	Adaptadores grandes	Pode reduzir a capacidade útil da bandeja
Raio de curvatura	Espaço de roteamento limitado	Pode aumentar a tensão e reduzir a flexibilidade de roteamento
Acesso preservado	Disposição densa de cabos	Pode tornar as alterações de cabos e a manutenção menos convenientes
Peso total de cabos e adaptadores	Próximo ou acima do limite de carga declarado para o sistema	Exige uma bandeja e uma fixação com capacidade nominal suficiente; o tamanho visual da bandeja, sozinho, não confirma estabilidade

Volume do Feixe de Cabos e Ocupação da Bandeja

O volume do feixe de cabos afeta a ocupação da bandeja porque a usabilidade da bandeja depende do espaço que permanece após cabos, adaptadores e excesso de comprimento serem colocados dentro dela. Uma bandeja pode parecer adequada antes do uso, mas tornar-se lotada quando cabos de computador, cabos de monitor, cabos de carregamento e sobra de cabos ocupam o espaço disponível. Uma ocupação maior da bandeja pode reduzir o acesso e tornar ajustes posteriores nos cabos menos convenientes.

• Verifique se os adaptadores ocupam uma grande parte do espaço da bandeja.
• Verifique se a sobra de cabos reduz o acesso a cabos individuais.
• Verifique se os organizadores de cabos organizam os cabos sem criar tensão desnecessária.
• Verifique se os cabos de monitor e cabos de carregamento permanecem fáceis de acessar.

Os adaptadores podem afetar a ocupação da bandeja mais do que cabos finos, pois seu formato pode reduzir o espaço útil ao redor do volume do feixe de cabos. A sobra de cabos pode aumentar o volume de cabos quando o comprimento excedente se acumula dentro da bandeja. Os organizadores de cabos podem melhorar a organização, mas cabos muito agrupados podem reduzir o acesso e aumentar a tensão quando o reposicionamento for necessário. A ocupação da bandeja permanece mais prática quando o volume de cabos, adaptadores e sobra deixam espaço suficiente para manutenção mais fácil e ajuste posterior.

Bandejas Grandes para Grupos Pesados de Cabos

Uma bandeja maior pode reduzir a aglomeração quando há muitos cabos, adaptadores ou fontes de alimentação, mas tamanho não equivale a capacidade de carga. A bandeja e os pontos de fixação precisam permanecer dentro dos limites declarados para o modelo e ser compatíveis com a área de suporte disponível sob a mesa.

• Vão e rigidez: uma bandeja longa precisa resistir à flexão na configuração de apoio escolhida.
• Pontos de fixação: devem apoiar a bandeja em áreas adequadas do tampo e distribuir a carga conforme o projeto do sistema.
• Peso concentrado: fontes e adaptadores volumosos podem concentrar mais carga e ocupar mais espaço do que cabos de sinal finos.
• Área útil: a bandeja maior ainda precisa caber sem bloquear joelhos, gavetas, travessas ou acesso aos cabos.

Encaixe da Régua Dentro de um Sistema sob a Mesa

O encaixe da régua de tomadas depende das dimensões do corpo da régua, da folga ocupada pelos plugues e adaptadores e do acesso após a montagem. Caber em comprimento não basta: as conexões devem poder entrar, sair e mudar de direção sem esmagamento, tensão ou bloqueio do interruptor.

A orientação das tomadas e a posição da régua mudam o espaço realmente utilizável. A matriz abaixo relaciona as condições de encaixe com o efeito prático e a decisão de posicionamento.

Condição	Sinal de compatibilidade	Decisão prática
Plugues e blocos adaptadores	Há folga ao redor das tomadas mesmo com os conectores instalados	Manter a régua na bandeja é viável se o acesso aos demais cabos continuar livre
Orientação das tomadas	Os cabos conseguem sair na direção necessária sem curvas forçadas	Gire ou reposicione a régua quando a orientação bloquear o roteamento
Interruptor e conexões	Continuam alcançáveis depois da instalação	Evite posições que exijam desmontar a bandeja para ligar, desligar ou trocar um plugue
Espaço compartilhado com o feixe	Adaptadores não comprimem nem escondem os cabos	Quando a bandeja fica congestionada, posicione a régua ao lado ou em um suporte separado

O encaixe da régua é mais fácil de avaliar quando as seguintes condições são verificadas antes da instalação.

• Verifique se o comprimento da régua corresponde à área de montagem disponível.
• Verifique se a folga para os plugues permanece disponível após os plugues serem conectados.
• Verifique se a orientação das tomadas afeta o roteamento de cabos ou o acesso.
• Verifique se blocos adaptadores reduzem o espaço utilizável ao redor da régua.
• Verifique se o acesso ao interruptor permanece desobstruído após o posicionamento.
• Verifique se as saídas de cabos permanecem alcançáveis sem aglomeração excessiva.
• Verifique se o espaço de ventilação permanece disponível ao redor da posição de montagem.

Este gráfico mostra as principais verificações pré-instalação e opções de posição de montagem para encaixar uma régua sob uma mesa.

Compatibilidade do Método de Fixação Sob a Mesa

A compatibilidade do método de fixação depende de como um grampo, parafuso ou adesivo se adapta à superfície da mesa, área de contato, tipo de carga e requisitos de remoção. Um método de fixação pode ser adequado para uma condição de mesa, mas menos adequado para outra quando o material da mesa, o acabamento da superfície ou as características da carga mudam. A estabilidade e o encaixe dependem da relação entre o método de fixação e o ambiente inferior.

A superfície da mesa e a direção da carga determinam se grampo, parafuso ou adesivo podem formar uma montagem estável. O grampo exige borda acessível, faixa de abertura compatível e área plana para as sapatas; o parafuso exige material e espessura compatíveis com a fixação; o adesivo exige superfície compatível e área de contato suficiente. Quando a remoção futura importa, considere também se o método pode ser retirado sem dano inaceitável ao acabamento.

A comparação abaixo destaca os principais sinais de adequação para cada método de fixação. Use esses critérios para identificar quando uma decisão de encaixe pode favorecer uma opção ou quando um método de fixação deve ser evitado porque a superfície da mesa ou a condição de carga é inadequada. Essas verificações de compatibilidade podem apoiar fatores de fixação e instalação mais amplos.

Método de Fixação	Principais Critérios de Encaixe	Quando Pode Ser Inadequado
Grampo	Acesso à borda, faixa de abertura, área plana de contato, removibilidade	Pode ser inadequado quando a espessura fica fora da faixa do grampo ou a borda não permite apoio estável das sapatas.
Parafuso	Material e espessura do tampo, profundidade de fixação, tipo de carga, estabilidade	Pode ser inadequado quando o tampo não oferece material ou espessura compatíveis com a fixação prevista.
Adesivo	Compatibilidade da superfície, área de contato, carga declarada, remoção futura	Pode ser inadequado quando a superfície limita a adesão ou quando resíduos ou dano ao acabamento seriam inaceitáveis.

Limites de Fixação com Grampo, Parafuso e Adesivo

Cada método de fixação tem limites próprios. O aperto do grampo, a profundidade de fixação do parafuso e o contato adesivo dependem da geometria e do material da mesa, da direção da carga e das instruções do sistema. Uma fixação aparentemente adequada pode deixar de ser compatível quando um desses limites não é atendido.

• Grampo: a abertura deve abranger a espessura do tampo e as sapatas precisam assentar em área firme e plana; bordas curvas, chanfros ou interferências podem impedir o aperto estável.
• Parafuso: o material e a espessura do tampo precisam permitir a fixação prevista sem atravessar ou danificar a superfície; use o comprimento e o limite de carga indicados para o sistema.
• Adesivo: a área de contato precisa ser compatível, limpa e seca; respeite o preparo de superfície, o tempo de cura e o limite de carga informados pelo fabricante do adesivo ou do organizador.

Por isso, compare o método com o material do tampo, a área real de contato, a direção da carga e o limite declarado, em vez de presumir que grampo, parafuso ou adesivo têm a mesma capacidade em qualquer mesa.

Resistência da Superfície da Mesa e Estabilidade da Fixação

A resistência da superfície da mesa afeta a estabilidade da fixação porque o ponto de fixação deve suportar a carga dos cabos e as forças criadas pela direção da carga. A confiabilidade da fixação depende do material da mesa, do suporte da superfície e das condições inferiores, e não apenas da fixação em si. O risco de falha pode aumentar quando o ponto de fixação oferece suporte limitado para a carga pretendida.

O aglomerado, a madeira maciça, tampos com estrutura metálica, as superfícies com acabamento laminado, as seções ocas e as travessas inferiores podem influenciar a estabilidade da fixação de maneiras diferentes. A profundidade do parafuso pode afetar a resistência de fixação quando o material disponível limita o engate, enquanto o contato adesivo pode variar com o acabamento laminado e a condição da superfície. Uma estrutura metálica ou uma travessa inferior pode alterar o ponto de fixação disponível e a área de suporte. A resistência da superfície da mesa e a estabilidade da fixação dependem do efeito combinado do material da mesa, das condições de fixação e da direção da carga.

As seguintes condições podem indicar um risco maior de falha:

• Áreas de seção oca podem oferecer suporte de superfície limitado.
• Uma travessa inferior pode restringir ou alterar o ponto de fixação disponível.
• O acabamento laminado pode afetar a adequação do contato adesivo.
• A profundidade limitada do parafuso pode reduzir a resistência de fixação em alguns materiais de mesa.
• A direção da carga pode concentrar a força em uma área de suporte menor.

Não presuma a mesma capacidade de fixação para todas as superfícies. Quando o tampo é oco, laminado, fino, composto ou possui travessas próximas, confirme se o método escolhido é adequado ao material e ao ponto de montagem antes de aplicar a carga.

Condições de Encaixe de Bandeja sem Furação e Ajustável

O encaixe de uma bandeja sem furação ou ajustável depende do acesso à borda, do espaço livre inferior, da faixa de ajuste, da área de apoio e da carga esperada. A ausência de furos pode facilitar a remoção, mas não elimina a necessidade de compatibilidade entre fixação, mesa e carga.

Os principais perfis de montagem diferem pelo ponto de apoio e pela condição que precisa ser confirmada antes da escolha:

Opção	Depende principalmente de	Quando o encaixe enfraquece

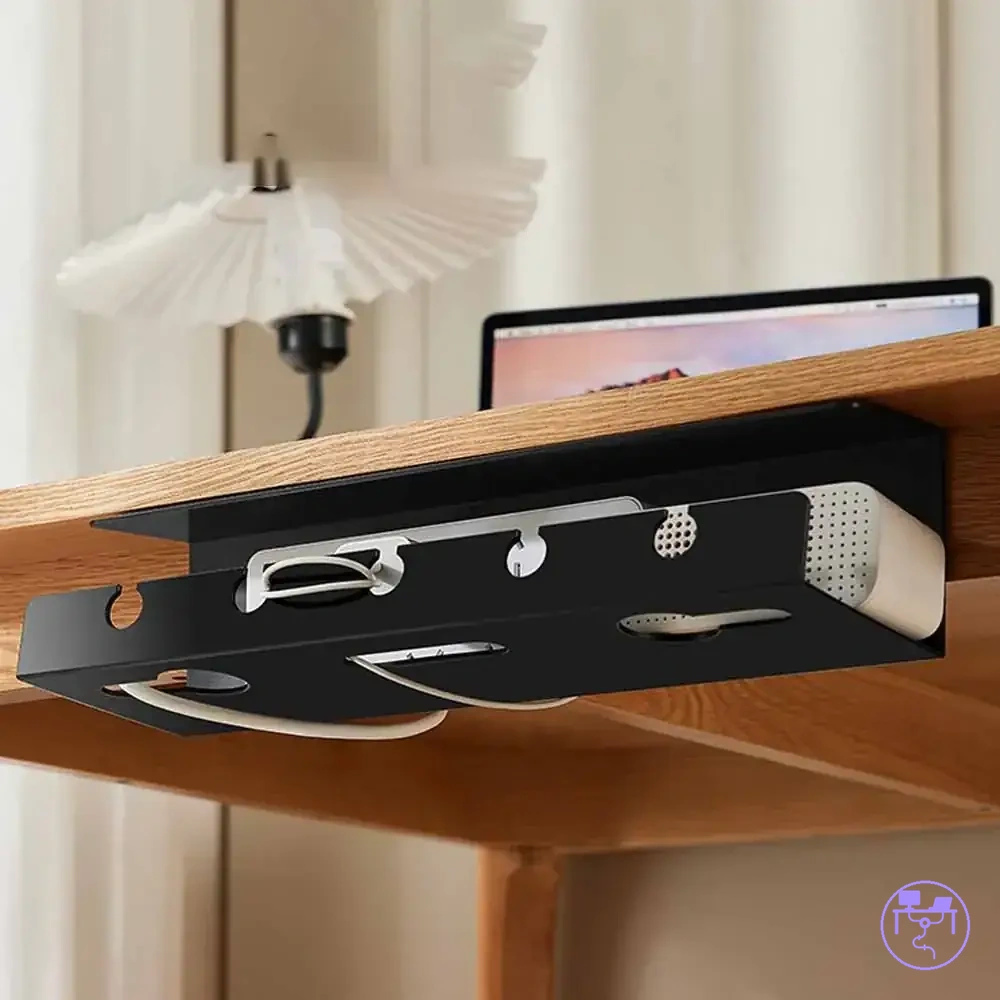

Bandeja com grampo	Acesso à borda, espessura dentro da faixa do grampo e área plana de contato	Borda curva, chanfro, travessa ou espessura fora da faixa impedem o aperto estável
Canal ou suporte adesivo	Superfície compatível, área de contato, preparo correto e carga dentro do limite declarado	Superfície inadequada, contaminada ou carga acima da capacidade reduzem a confiabilidade
Bandeja ajustável	Faixa de ajuste que caiba na área útil e pontos de suporte compatíveis com a mesa	Ajuste dimensional sem suporte adequado ou com obstruções não confirma compatibilidade

Os critérios de escolha devem separar preferência de requisito. Montagem reversível pode ser útil quando a remoção futura é importante, enquanto dimensões ajustáveis ajudam quando a área disponível é restrita. Mesas espessas, mesas estreitas e configurações variáveis exigem conferir faixa de ajuste, área de apoio, dimensões úteis e carga esperada antes de tratar uma opção como compatível.

Depois de eliminar métodos incompatíveis, estes exemplos podem servir para comparar formatos. Antes de seguir para uma oferta, confira faixa de fixação, dimensões úteis, capacidade declarada e espaço para acesso na página do produto.

• Verifique se a espessura da mesa corresponde ao alcance do grampo.
• Verifique se a borda da mesa oferece contato suficiente para uma bandeja com grampo.
• Verifique se a largura ajustável corresponde à área de montagem disponível.
• Verifique se o dimensão útil da bandeja está alinhado com as condições de suporte inferior.
• Verifique se a carga esperada é adequada ao método de montagem selecionado.
• Verifique se a montagem reversível é uma prioridade para remoção futura.

Este gráfico mostra as principais condições e verificações de encaixe para avaliar antes de escolher uma bandeja sob a mesa sem furação ou ajustável.

Limites de Encaixe para Mesas Ajustáveis e Estações de Trabalho Maiores

Mesas ajustáveis e estações maiores acrescentam duas restrições ao encaixe: movimento e maior volume potencial de cabos. Em uma mesa com ajuste de altura, a sobra de cabo deve acompanhar todo o curso sem tensionar conectores; em estações maiores, a bandeja e a fixação precisam acomodar o volume e a carga adicionais.

O percurso de uma mesa com ajuste de altura muda a distância entre a parte móvel e os pontos fixos, como tomadas no chão ou na parede. Por isso, o trecho de cabo que cruza essa transição precisa de folga suficiente para as posições mínima e máxima, sem criar pontos de tensão, esmagamento ou tração nos conectores.

Os cenários abaixo mostram qual variável adicional precisa ser verificada em cada configuração:

Cenário	Risco de encaixe	Verificação principal
Mesa fixa	Obstruções e volume ocupam a área útil, mas a distância vertical da mesa não muda	Espaço de montagem, acesso e capacidade da bandeja
Mesa com ajuste de altura	O movimento pode tensionar cabos entre pontos móveis e fixos	Sobra suficiente para todo o curso de movimento e ausência de pontos de tração
Estação maior ou com vários monitores	Mais cabos, fontes e adaptadores podem ocupar a bandeja e concentrar carga	Volume útil, limite de carga, distribuição e acesso para manutenção

Estações de trabalho maiores podem alterar os requisitos de encaixe, pois a quantidade de cabos de monitor, cabos de dispositivos e a carga da estação de trabalho podem ocupar mais espaço na bandeja e reduzir o acesso aos cabos. A compatibilidade depende se a posição da bandeja, o volume de cabos e a tolerância de roteamento permanecem adequados para a carga esperada. Esta seção aborda apenas os limites de encaixe, não o método completo de roteamento ou configuração. Para considerações específicas sobre movimento, veja folga de cabos em mesa ajustável. Para exemplos envolvendo arranjos com monitores maiores, veja gerenciamento de cabos para vários monitores.

Este gráfico mostra três cenários comuns que determinam os limites de encaixe para mesas ajustáveis e estações de trabalho maiores, com foco em sobra de cabos, folga, tolerância de roteamento e carga.

Verificações de Compatibilidade Antes de Selecionar um Sistema de Gerenciamento de Cabos para Mesa

As verificações de compatibilidade ajudam a confirmar se um sistema de gerenciamento de cabos para mesa pode se ajustar à mesa, à carga de cabos, às condições de fixação e às futuras necessidades de uso. Uma decisão de encaixe deve combinar o encaixe na mesa, a capacidade da bandeja, o método de fixação, o acesso à régua e as restrições de movimento, em vez de depender de apenas uma característica.

O seguinte resumo de verificação de encaixe lista as principais condições a serem revisadas antes da seleção:

• Verifique se a parte inferior da mesa oferece espaço de montagem utilizável depois de considerar travessas, gavetas, joelhos e acesso.
• Verifique se a espessura e a borda da mesa ficam dentro das condições exigidas pelo método de fixação pretendido.
• Verifique se o material e a área de contato da superfície são compatíveis com a fixação selecionada.
• Verifique se a bandeja comporta o volume previsto sem exceder o limite de carga declarado para o sistema.
• Verifique se a régua de tomadas e os adaptadores cabem com folga para os plugues e acesso ao interruptor.
• Verifique se cabos individuais continuam alcançáveis para manutenção e troca.
• Em mesa ajustável, verifique se a sobra de cabo acompanha todo o curso sem tração nos conectores.
• Considere futuras mudanças de dispositivos somente depois de os requisitos obrigatórios de encaixe estarem atendidos.

Valide os requisitos obrigatórios antes das preferências. Flexibilidade de layout, acabamento e expansão só devem decidir entre opções que já atendem ao espaço, à fixação, à capacidade e ao acesso necessários. Depois disso, use esses critérios para escolher um sistema compatível.

Se mais de um formato passar pelas verificações obrigatórias, estes exemplos podem ajudar na comparação final. Use os links apenas depois de conferir as especificações do produto para a sua mesa e sua carga de cabos.

Este gráfico agrupa as principais verificações de compatibilidade para selecionar um sistema de gerenciamento de cabos para mesa em encaixe físico, capacidade utilizável e considerações futuras.
