Ajustement et compatibilité d’un système de gestion des câbles pour bureau
Un système de gestion des câbles pour bureau est compatible lorsque la zone de fixation, la méthode de montage, la capacité utile, le dégagement de la multiprise et le cheminement des câbles conviennent tous à la même installation. Si un critère impératif échoue — par exemple une pince hors de sa plage de serrage, une surface de fixation inadéquate, une capacité insuffisante ou un câble mis en tension pendant le mouvement du bureau — la configuration doit être corrigée avant d’être considérée comme adaptée.
Vérificateur de compatibilité avant sélection
Évaluez les cinq conditions qui déterminent l’adéquation physique et pratique. Une condition « Non conforme » doit être résolue ; une condition « À vérifier » maintient la décision au stade conditionnel.
Le résultat est un filtre de compatibilité, pas une garantie de charge ou de dimensions. Pour une valeur propre à un modèle, utilisez les limites indiquées par son fabricant ou sa fiche produit actuelle.
La compatibilité se vérifie sur l’installation complète, pas sur une seule affirmation produit. Les dimensions et obstacles du bureau, le volume et le poids du faisceau, la surface de fixation, la multiprise et les besoins d’accès peuvent chacun rendre un plateau, une goulotte, une gaine ou un clip inadapté à une configuration donnée.
Ce que signifie l'ajustement pour un système de gestion des câbles de bureau
L’ajustement désigne ici l’adéquation physique et fonctionnelle entre le système de gestion des câbles, le bureau, le faisceau de câbles, la méthode de fixation et les besoins d’accès. Il est satisfaisant lorsque ces éléments peuvent fonctionner ensemble sans obstruction, instabilité, tension sur les câbles ni perte d’accès nécessaire.
Les principales dimensions de l'ajustement clarifient comment la compatibilité est évaluée dans une installation de gestion des câbles. Chaque dimension affecte l'adéquation, l'utilisabilité ou l'accès de manière différente.
- Surface du bureau : matériau, état, planéité et zone de contact déterminent quelles fixations peuvent prendre appui correctement.
- Volume et poids du faisceau : câbles, adaptateurs et longueur de réserve doivent tenir dans l’espace utile et rester dans la charge admissible du support.
- Méthode de fixation : pince, vis ou adhésif doit correspondre au point de fixation réellement disponible, et non seulement au type de produit.
- Dégagement : barres, tiroirs, panneaux, genoux et zones de mouvement ne doivent pas entrer en conflit avec le système.
- Accès : câbles, ports, multiprise, interrupteur et connexions qui nécessitent une intervention doivent rester atteignables.
L’ajustement n’est pas une note de qualité générale. Un bon système peut être compatible avec un bureau et inadapté à un autre si le dégagement, la fixation ou la capacité changent. Pour replacer cette vérification dans l’ensemble de la configuration, consultez la page principale du système de gestion des câbles.

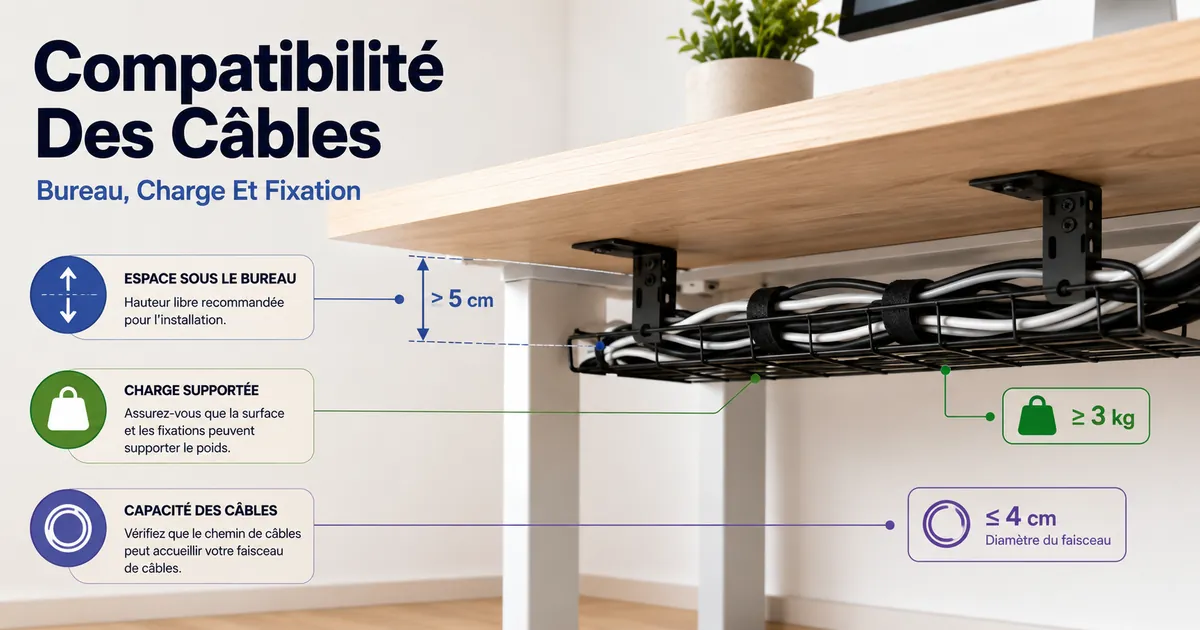

Ce schéma explique le concept d'ajustement pour les systèmes de gestion des câbles de bureau, couvrant sa définition, les principales dimensions d'évaluation et ce qu'il exclut.
Dimensions du bureau qui déterminent la compatibilité du système
Les dimensions du bureau définissent la zone de fixation réellement utilisable. Mesurez la longueur et la profondeur disponibles sous le plateau, l’épaisseur au point de serrage, la forme du bord et le dégagement après prise en compte des barres, tiroirs, panneaux et zones réservées aux genoux.
Regroupez les mesures en trois ensembles : surface disponible, dégagement sous le bureau et bord/épaisseur de fixation. La taille extérieure du bureau ne suffit pas : seule la surface continue, accessible et sans obstruction peut recevoir un plateau, une goulotte, une pince ou une fixation adhésive.
Le tableau ci-dessous résume les attributs du bureau qui influencent le plus souvent la compatibilité. L'examen de ces mesures permet de relier chaque condition du bureau à son effet d'ajustement possible avant d'évaluer les options de fixation.
| Attribut du bureau | Condition | Effet sur l'ajustement |
|---|---|---|
| Largeur utilisable | Longueur continue plus courte que le support | Le support ne peut pas être posé à l’emplacement prévu sans déplacer ou réduire le système. |
| Profondeur utilisable | Zone trop peu profonde ou traversée par un obstacle | Le cheminement et le dégagement autour du plateau deviennent limités. |
| Dégagement sous le bureau | Barre transversale, tiroir, panneau ou zone des genoux | La zone de montage doit être déplacée ou le format du système réduit. |
| Épaisseur du plateau | Épaisseur hors de la plage de serrage du modèle | Une fixation par pince ne peut pas être serrée correctement ; il faut une plage ou une méthode compatible. |
| Forme du bord et surface plane | Biseau, arrondi ou zone de contact insuffisante | La pince ou l’adhésif peut perdre une partie de sa surface d’appui. |
Épaisseur du bureau et plage de serrage
Règle de compatibilité : l’épaisseur mesurée du bureau doit se situer dans la plage de serrage indiquée pour la pince, et ses surfaces d’appui doivent reposer sur des zones suffisamment planes et résistantes. Une épaisseur théoriquement compatible ne suffit pas si un biseau, un rebord ou une barre de cadre empêche le contact complet.
- Mesurez l’épaisseur au point exact de fixation, pas seulement ailleurs sur le plateau.
- Vérifiez que les deux surfaces de la pince peuvent s’appuyer sans chevaucher un biseau, un arrondi ou une finition fragile.
- Vérifiez qu’aucune traverse ou pièce de cadre n’empêche l’ouverture, la fermeture ou l’alignement de la pince.
- Si la plage de serrage ou la surface de contact ne correspond pas, considérez la fixation par pince comme non compatible à cet emplacement.
Dégagement sous le bureau et espace de fixation utilisable
Le dégagement utile est l’espace qui reste après déduction des obstacles et des zones à préserver. Un bureau large peut donc offrir peu de place exploitable si des traverses, tiroirs, panneaux ou mouvements du bureau occupent la zone sous le plateau.
- Vérifiez si les barres transversales réduisent l'espace de fixation utilisable.
- Vérifiez si les tiroirs limitent la zone de fixation disponible.
- Vérifiez si les sorties de câbles restent accessibles après la mise en place du plateau.
- Vérifiez si la hauteur du plateau affecte l'espace pour les genoux et l'accès.
- Vérifiez si un voile de fond restreint la zone dégagée sous le bureau.
- Vérifiez si le dégagement par rapport au mur limite le placement près du bord arrière.
Les barres transversales, les tiroirs et un voile de fond peuvent réduire l'espace sous le bureau disponible pour l'organisation des câbles. Les sorties de câbles peuvent rester plus faciles à atteindre lorsque la mise en place du plateau préserve l'accès autour des appareils connectés et des chemins de câbles. La hauteur du plateau peut affecter à la fois l'espace pour les genoux et l'accès dans la zone de fixation. Le dégagement sous le bureau est plus utile lorsqu'il est évalué avec la mise en place du plateau, car les deux conditions influencent l'espace de fixation utilisable.
Taille du plateau et capacité utile du faisceau de câbles
Un plateau est adapté lorsque ses dimensions accueillent le faisceau, les adaptateurs et la longueur de réserve sans compression ni courbures forcées, tout en conservant l’accès nécessaire. La taille apparente ne suffit pas : il faut vérifier séparément le volume utile et la charge admissible de l’ensemble plateau–fixation.
Deux attributs distincts déterminent la capacité : l’espace utile pour les câbles et accessoires, et la charge admissible supportée par le plateau, ses fixations et le bureau. Pour le poids, utilisez la limite annoncée pour le modèle ; pour le volume, laissez assez de place pour brancher, débrancher et rediriger les câbles sans les forcer.
Le tableau ci-dessous sépare la capacité en volume de câbles, considérations de support et accès de service. Si le volume de câbles approche l'espace disponible du plateau, si l'encombrement des adaptateurs limite l'organisation ou si l'accès restant devient difficile, un plateau plus grand, un panier ouvert ou un support d'accessoire séparé peut devenir plus adapté.
| Attribut | Valeur ou condition | Implication |
|---|---|---|
| Volume du faisceau | Câbles, adaptateurs et réserve tiennent sans être comprimés | Capacité volumique suffisante et accès restant |
| Diamètre et flexibilité des câbles | Les changements de direction se font sans courbure serrée ni tension | Cheminement moins contraint |
| Encombrement des adaptateurs | Les blocs ne bloquent pas les câbles voisins ni le bord du plateau | Espace utile mieux préservé |
| Poids total | Reste dans la charge admissible annoncée pour le plateau et sa fixation | Condition de stabilité à confirmer sur le modèle |
| Réserve de longueur | Peut être rangée sans remplir l’espace nécessaire à la maintenance | Ajustements ultérieurs plus faciles |
| Accès de service | Les câbles importants peuvent être identifiés, retirés et rebranchés | Utilisation et maintenance pratiques |
Volume du faisceau de câbles et remplissage du plateau
Le remplissage devient problématique lorsque le faisceau, les adaptateurs ou la réserve de longueur occupent l’espace au point de bloquer l’accès, dépasser du plateau ou imposer des courbures serrées. Il n’existe pas de pourcentage universel à appliquer à tous les plateaux : jugez la capacité sur ces contraintes observables et sur la charge nominale du modèle.
- Vérifiez si les adaptateurs occupent une grande partie de l'espace du plateau.
- Vérifiez si la longueur de câble excédentaire réduit l'accès aux câbles individuels.
- Vérifiez si les serre-câbles organisent les câbles sans créer de tension inutile.
- Vérifiez si les câbles de moniteur et les câbles de charge restent faciles d'accès.
Les adaptateurs peuvent affecter le remplissage du plateau plus que les câbles fins car leur forme peut réduire l'espace utilisable autour du volume du faisceau de câbles. La longueur de câble excédentaire peut augmenter le volume des câbles lorsque la longueur en trop s'accumule à l'intérieur du plateau. Les serre-câbles peuvent améliorer l'organisation, mais des câbles regroupés de manière serrée peuvent réduire l'accès et augmenter la tension lors d'un repositionnement. Le remplissage du plateau reste plus pratique lorsque le volume de câbles, les adaptateurs et la longueur excédentaire laissent suffisamment d'espace pour une maintenance plus facile et un ajustement ultérieur.
Grands plateaux pour faisceaux volumineux ou lourds
Un grand plateau est utile lorsque le faisceau exige plus de volume ou répartit davantage de poids, mais la taille seule ne garantit pas la stabilité. La rigidité, les points de fixation, la surface porteuse du bureau et la charge admissible doivent rester compatibles avec le poids réellement supporté.
- Emprise du plateau
- Doit tenir dans la zone dégagée sans entrer en conflit avec les obstacles sous le bureau.
- Rigidité
- Doit limiter l’affaissement dans les conditions d’utilisation prévues ; utilisez la conception et les limites propres au modèle.
- Points de fixation
- Doivent prendre appui sur des zones adaptées du bureau et répartir la charge selon la conception du support.
- Poids supporté
- Le poids des câbles, blocs d’alimentation et accessoires doit rester dans la charge admissible annoncée pour l’ensemble.
Compatibilité d’une prise multiple dans un système sous le bureau
Une multiprise est compatible lorsqu’elle tient dans la zone prévue avec ses fiches et adaptateurs branchés, tout en laissant accessibles l’interrupteur, les sorties de câbles et les dégagements nécessaires. Vérifier seulement la longueur du boîtier peut donc donner un faux résultat de compatibilité.
| Condition | Valeur à vérifier | Conséquence si elle échoue |
|---|---|---|
| Dimensions du boîtier | Longueur, largeur et hauteur tiennent dans la zone de montage | La multiprise doit être déplacée ou installée sur un support différent |
| Fiches et blocs adaptateurs | Leur volume réel reste dégagé une fois branchés | Les prises voisines ou le bord du plateau peuvent devenir inutilisables |
| Orientation des prises | Les câbles peuvent sortir sans pliage forcé ni conflit avec le plateau | Le cheminement devient contraint |
| Interrupteur et sorties | Restent accessibles après installation | L’entretien et la coupure manuelle deviennent difficiles |
| Positionnement | Dans le plateau, à côté ou sur un support séparé selon l’espace disponible | Choisir la position qui préserve le mieux accès et dégagement |
La compatibilité d’une multiprise est plus facile à évaluer lorsque les conditions suivantes sont vérifiées avant l'installation.
- Vérifiez si la longueur de la prise multiple correspond à la zone de fixation disponible.
- Vérifiez si le dégagement des fiches reste disponible après le branchement des connexions.
- Vérifiez si l'orientation des prises affecte le cheminement des câbles ou l'accès.
- Vérifiez si les blocs adaptateurs réduisent l'espace utilisable autour de la prise multiple.
- Vérifiez si l'accès à l'interrupteur reste dégagé après la mise en place.
- Vérifiez si les sorties de câbles restent accessibles sans encombrement excessif.
- Vérifiez si l'espace de ventilation reste disponible autour de la position de fixation.
Ce schéma présente les vérifications pré-installation essentielles et les options de positionnement pour installer une prise multiple sous un bureau.
Compatibilité des méthodes de fixation sous le bureau
La méthode de fixation est compatible lorsque son mode d’appui correspond au bureau : une pince exige un bord accessible et une plage de serrage adaptée, une vis exige un support pouvant recevoir l’ancrage prévu, et un adhésif exige une surface compatible et une charge restant dans ses limites. La démontabilité est un critère de choix, mais elle ne remplace pas la stabilité.
Comparez chaque méthode sur les mêmes attributs : surface disponible, géométrie du point de fixation, charge prévue et possibilité de retrait. Si l’un de ces attributs est incompatible, changez de point de montage ou de méthode au lieu de compenser par un serrage ou un collage excessif.
La comparaison ci-dessous met en évidence les principaux signaux d'adéquation pour chaque méthode de fixation. Utilisez ces critères pour identifier quand un choix d'ajustement peut favoriser une option ou quand une méthode de fixation doit être évitée car la surface du bureau ou la charge prévue est inadaptée. Ces vérifications de compatibilité peuvent soutenir les facteurs de fixation et d’installation plus larges.
| Méthode | Conditions favorables | Quand l’éviter ou la reconsidérer |
|---|---|---|
| Pince | Bord accessible, épaisseur dans la plage de serrage, surfaces d’appui suffisamment planes, retrait souhaité | Bord très arrondi ou biseauté, obstacle de cadre, zone de contact insuffisante ou matériau fragile au point d’appui |
| Vis | Matériau et épaisseur permettant l’ancrage prévu, longueur de vis compatible, perçage acceptable | Support mince, creux, endommagé ou perçage non autorisé ; ancrage insuffisant pour la charge prévue |
| Adhésif | Surface propre, stable et compatible, zone de contact suffisante, charge dans la limite du système adhésif | Surface poussiéreuse, grasse, très texturée, dégradée ou condition non admise par les instructions du produit |
Limites de fixation par pince, vis et adhésif
Chaque méthode échoue d’une manière différente : perte de prise pour la pince, ancrage insuffisant pour la vis ou perte d’adhérence pour l’adhésif. La bonne vérification consiste à relier la méthode au matériau, à la zone de contact et à la direction de la charge.
- Prise de la pince : elle diminue si le bord ne fournit pas une zone d’appui stable ou si un obstacle empêche le serrage complet.
- Ancrage de la vis : il dépend du matériau et de la profondeur d’engagement réellement disponible ; un engagement insuffisant réduit la stabilité sous charge.
- Contact adhésif : il dépend de l’état de surface, de la zone de collage et des limites du produit ; une surface inadéquate augmente le risque de décollement.
La méthode n’est donc jamais une valeur suffisante à elle seule : la stabilité dépend de la combinaison méthode + support + charge + direction des efforts.
Résistance de la surface du bureau et stabilité de la fixation
Le point de fixation doit supporter la charge sans écrasement local, arrachement, glissement ni décollement. La résistance utile est celle de la zone exacte de montage, pas une propriété supposée de tout le bureau.
| Surface ou condition | Risque principal | Vérification pratique |
|---|---|---|
| Panneau de particules mince ou endommagé | Écrasement local ou ancrage de vis insuffisant | Contrôler l’état et l’épaisseur au point de montage ; ne pas supposer qu’une vis est adaptée sans profondeur suffisante |
| Bois massif | Ancrage incorrect si la vis ou la profondeur ne convient pas | Faire correspondre la fixation et sa longueur à l’épaisseur disponible et à la charge prévue |
| Cadre ou rail métallique | Obstacle ou point de montage différent du plateau | Utiliser uniquement un mode de fixation conçu pour la géométrie et le support disponibles |
| Finition stratifiée ou lisse | Adhérence variable selon l’état de surface | Nettoyer et vérifier les restrictions de surface du système adhésif utilisé |
| Section creuse ou zone non porteuse | Faible support local pour une vis ou une pince | Déplacer la fixation vers une zone porteuse ou choisir une méthode qui ne dépend pas de cette zone |
Lorsque la structure du bureau est inconnue ou que la zone est creuse, endommagée ou trop mince pour la fixation envisagée, ne supposez pas une capacité de charge : changez de zone ou utilisez une méthode dont les exigences peuvent être vérifiées.
Conditions de compatibilité d’un plateau sans perçage ou réglable
Un plateau sans perçage ou réglable est adapté si sa méthode de fixation et sa plage de réglage correspondent au bureau sans sacrifier le support de la charge. Le choix dépend surtout de l’accès au bord, de l’épaisseur du plateau, de la surface disponible, du dégagement sous le bureau et du besoin de démontage.
| Option | Critères impératifs | Meilleur ajustement quand… | Limite principale |
|---|---|---|---|

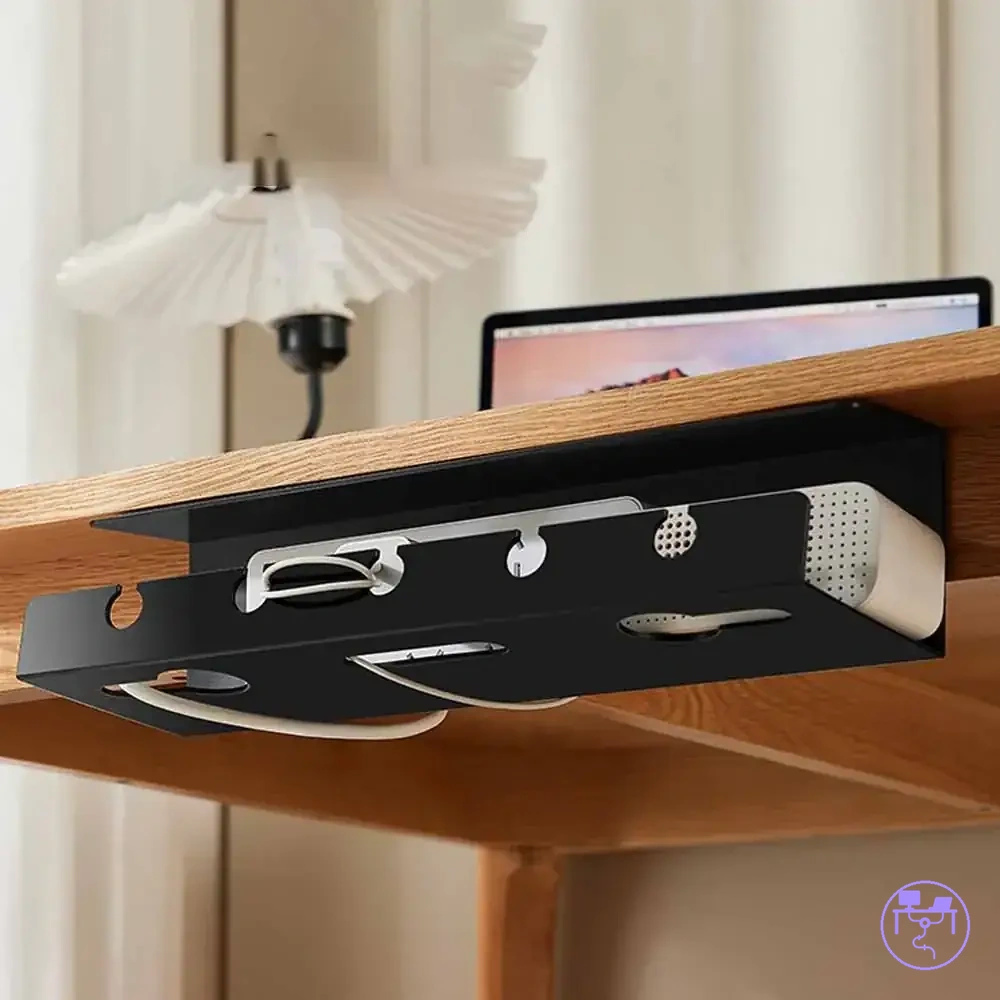

| Plateau à pince | Bord accessible et épaisseur dans la plage de serrage | Le retrait sans perçage est prioritaire et le bord offre un appui stable | Inadapté si le bord ou le cadre empêche une prise complète |
| Goulotte ou support adhésif | Surface compatible, propre et zone de contact suffisante | La charge est adaptée au système adhésif et une fixation discrète est recherchée | Dépend fortement de la surface et des limites propres à l’adhésif |
| Plateau à largeur réglable | Plage de réglage compatible avec la zone disponible et points de fixation utilisables | La largeur utile doit s’adapter à une zone étroite ou à une configuration variable | Le réglage de largeur ne compense ni un manque de dégagement ni une fixation inadéquate |
Ordre de décision : vérifiez d’abord les conditions qui rendent la fixation possible, puis la capacité et le dégagement, et seulement ensuite les préférences de démontage ou de réglage.
- Vérifiez si l'épaisseur du bureau correspond à la plage de serrage.
- Vérifiez si le bord du bureau offre suffisamment de contact pour un plateau à pince.
- Vérifiez si la largeur réglable correspond à la zone de fixation disponible.
- Vérifiez si la emprise du plateau s'aligne avec les conditions de support sous le bureau.
- Vérifiez si la charge prévue convient à l'approche de fixation choisie.
- Vérifiez si la fixation réversible est une priorité pour un retrait futur.

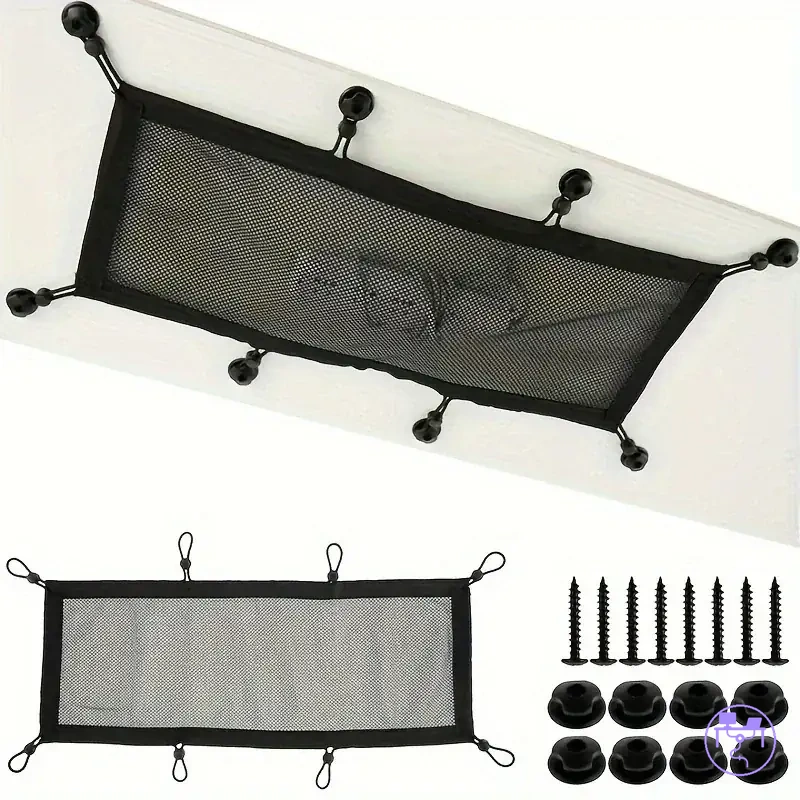

Les produits ci-dessous sont des exemples de formats déjà référencés sur le site. Comparez d’abord le type de fixation, les dimensions utiles et les conditions de support avec votre bureau, puis vérifiez les caractéristiques actuelles sur la fiche du produit avant tout achat.
Ce schéma présente les principales conditions de compatibilité et vérifications à évaluer avant de choisir un plateau sous le bureau sans perçage ou réglable.
Limites de compatibilité pour les bureaux mobiles et les grands postes de travail
Pour un bureau mobile ou un grand poste de travail, la compatibilité dépend du mouvement réel des câbles, du dégagement, du volume du faisceau et de la position des appareils. Une configuration qui fonctionne à une seule hauteur ou avec peu d’appareils peut devenir inadaptée lorsque la course du bureau ou le nombre de connexions augmente.
Règle pour un bureau assis-debout : à la position basse comme à la position haute, aucun câble ne doit être mis en tension, pincé ou arraché de son connecteur. La longueur de réserve doit couvrir la course complète et le cheminement doit rester dégagé pendant le mouvement.
Les scénarios suivants montrent comment la condition dominante change selon le poste de travail :
| Scénario | Contrainte dominante | Condition de compatibilité |
|---|---|---|
| Bureau fixe | Dégagement et accès de service | Le cheminement reste stable et les câbles importants restent accessibles |
| Bureau assis-debout ou mobile | Course de mouvement et réserve de longueur | Les câbles restent sans tension ni pincement sur toute la course |
| Grand poste de travail | Plus de câbles, d’adaptateurs et de points de connexion | La capacité utile et le cheminement augmentent sans bloquer l’accès ni dépasser les limites du support |
Les grands postes de travail peuvent exiger davantage de capacité et plusieurs chemins de câbles, mais cette section reste centrée sur la compatibilité, non sur la méthode d’installation complète. Pour le mouvement vertical, consultez la marge de câble pour bureau réglable. Pour les configurations d’affichage plus larges, consultez la page sur la gestion des câbles pour plusieurs moniteurs.
Ce schéma présente trois scénarios courants qui déterminent les limites de compatibilité pour les bureaux mobiles et les grands postes de travail, en se concentrant sur la longueur de câble excédentaire, le dégagement, la marge de cheminement et la charge.
Vérifications de compatibilité avant de choisir un système de gestion des câbles pour bureau
Avant de choisir un système, écartez d’abord toute option qui échoue à une condition impérative de compatibilité. Ensuite seulement, comparez les préférences de réglage, de démontage ou d’évolutivité.
Regroupez les vérifications en trois blocs pour éviter qu’une préférence masque une incompatibilité de base :
Compatibilité physique
- Le dessous du bureau offre une zone de fixation utilisable.
- L’épaisseur du bureau correspond à la méthode ou à la plage de serrage prévue.
- La surface au point de montage convient à la fixation choisie.
Capacité et accès
- Le plateau accueille le faisceau et reste dans sa charge admissible.
- La multiprise, ses fiches et son interrupteur conservent le dégagement nécessaire.
- Les câbles utiles restent accessibles après installation.
Mouvement et évolution
- Si le bureau bouge, la réserve de longueur couvre toute la course sans tension.
- Les changements d’appareils prévus disposent d’une marge d’espace raisonnable.
Les formats ci-dessous servent de points de comparaison après la vérification des critères ci-dessus. Ne retenez un produit que si sa fiche actuelle confirme les dimensions, la fixation et les limites nécessaires à votre configuration.
Ce schéma regroupe les principales vérifications de compatibilité pour la sélection d'un système de gestion des câbles pour bureau en ajustement physique, capacité utilisable et considérations futures.
