Ajuste y compatibilidad del sistema de gestión de cables para escritorio

Un sistema de gestión de cables para escritorio es compatible cuando el espacio bajo el escritorio, el grosor y la superficie del tablero, la capacidad útil del organizador y el método de fijación admiten juntos la carga de cables sin bloquear el acceso ni crear interferencias. Comprueba primero los requisitos físicos que no pueden compensarse —zona de montaje, compatibilidad de la fijación, capacidad para cables y adaptadores, ajuste de la regleta y holgura si el escritorio se mueve— y valora después preferencias como el ajuste de tamaño o el desmontaje.

La compatibilidad depende de la combinación entre escritorio, carga de cables y montaje, no de una declaración aislada del producto. Una bandeja, canaleta, funda o clip puede dejar de ser adecuado si la superficie no soporta la fijación prevista, los adaptadores saturan el espacio, la regleta pierde acceso o una obstrucción impide un montaje estable.

Qué significa el ajuste para un sistema de gestión de cables de escritorio

El ajuste es la correspondencia entre un sistema de gestión de cables para escritorio y la superficie del tablero, el volumen de cables, el método de montaje, el espacio libre y las necesidades de acceso. Describe si la configuración puede usarse de forma práctica dentro del espacio y las condiciones disponibles; compatibilidad no equivale a calidad general del producto.

Las dimensiones principales del ajuste aclaran cómo se evalúa la compatibilidad en una configuración de gestión de cables. Cada dimensión afecta la idoneidad, la usabilidad o el acceso de una manera diferente.

• Superficie de la mesa: el estado de la mesa y las características de la superficie influyen en la compatibilidad del montaje.
• Volumen de cables: la carga de cables, el espacio de la bandeja y el volumen de los adaptadores afectan si el espacio disponible admite un uso práctico.
• Método de montaje: el método de montaje elegido debe adecuarse al punto de montaje disponible y a la configuración de la mesa.
• Espacio libre: el espacio libre bajo la mesa afecta el espacio disponible alrededor de cables, accesorios y áreas de movimiento.
• Acceso: el acceso a cables, puertos y conexiones de alimentación afecta la usabilidad diaria.

El ajuste no es lo mismo que la calidad general del sistema o la planificación completa de la instalación. Un sistema de gestión de cables de escritorio puede ser adecuado para una condición de mesa y menos adecuado para otra, dependiendo de la carga de cables, el espacio libre y las limitaciones de montaje. Para un contexto más amplio más allá de la definición de ajuste, consulte el hub del sistema de gestión de cables para escritorio.

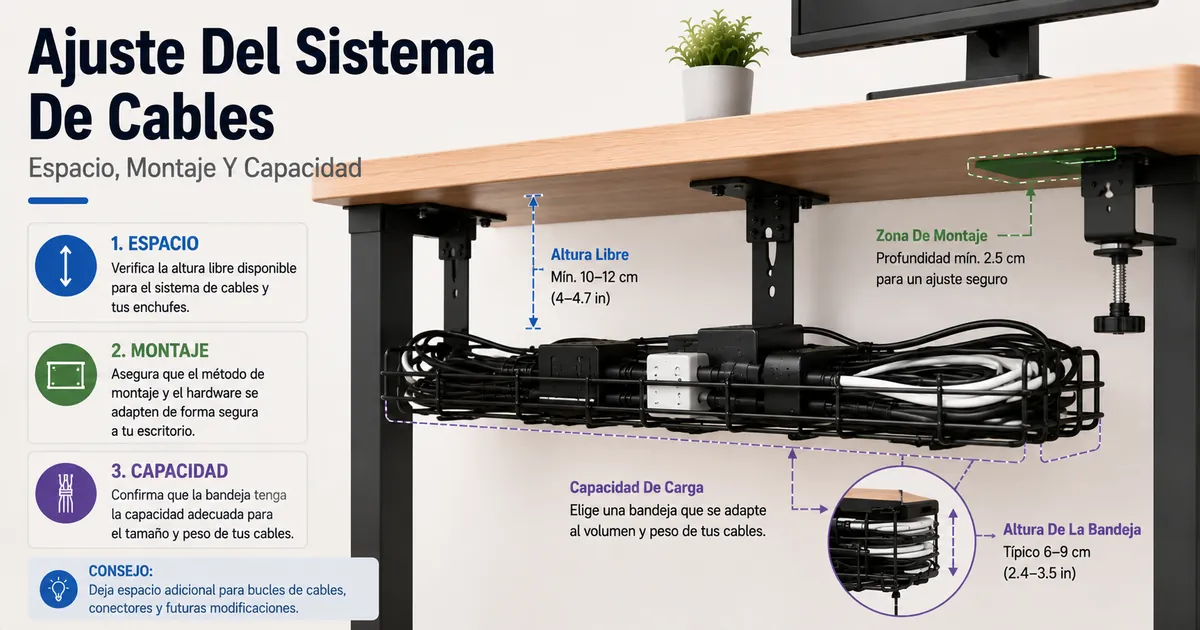

Este gráfico explica el concepto de ajuste para los sistemas de gestión de cables de escritorio, cubriendo su definición, las dimensiones clave de evaluación y lo que excluye.

Dimensiones del escritorio que controlan la compatibilidad del sistema

Las dimensiones del escritorio controlan el espacio de montaje disponible para un sistema de gestión de cables de escritorio. La compatibilidad depende del ancho de la mesa, la profundidad de la mesa, el espacio libre inferior, el grosor de la mesa, la forma del borde y la superficie utilizable disponible para el montaje. Una mesa grande puede tener una compatibilidad limitada cuando las obstrucciones reducen la zona de montaje en la parte inferior.

Las medidas del escritorio se evalúan mejor en tres grupos: tamaño de la superficie, espacio libre inferior y condiciones del borde o grosor. El ancho y la profundidad de la mesa influyen en la cantidad de espacio de montaje disponible para una bandeja, canal, abrazadera u organizador adhesivo. El espacio libre inferior determina si los travesaños, cajones u otras obstrucciones reducen el espacio utilizable. El grosor de la mesa y la forma del borde pueden afectar la estabilidad del montaje y la idoneidad de diferentes métodos de fijación.

La tabla a continuación resume los atributos del escritorio que más a menudo influyen en la compatibilidad. Revisar estas medidas ayuda a conectar cada condición de la mesa con su posible efecto en el ajuste antes de evaluar las opciones de montaje.

Grosor de la mesa y rango de la abrazadera

El grosor del tablero afecta al ajuste porque debe quedar dentro del rango de apertura especificado por la abrazadera. No existe un grosor universal válido para todas las abrazaderas: la compatibilidad depende de que las mordazas asienten con suficiente superficie de contacto y sin interferencias del borde o del bastidor.

• Rango de apertura: el grosor del tablero debe estar dentro del intervalo admitido por la abrazadera concreta.
• Superficie de apriete: biseles, bordes curvos o una zona de contacto estrecha pueden reducir el agarre aunque el grosor nominal sea compatible.
• Interferencias: un riel o travesaño cercano puede impedir que la abrazadera asiente por completo en el borde.

Si las mordazas no pueden apoyar de forma estable, la abrazadera no es una opción de ajuste adecuada hasta cambiar el punto o el método de montaje.

Espacio libre inferior y espacio de montaje utilizable

El espacio libre inferior depende del espacio de montaje utilizable disponible debajo de la mesa, no solo del tamaño de la mesa. La compatibilidad está influenciada por el área libre inferior que queda después de considerar obstrucciones, necesidades de acceso y la altura de la bandeja. Una mesa más grande puede seguir proporcionando un espacio de montaje utilizable limitado cuando la zona de montaje está restringida en la parte inferior.

• Verificar si los travesaños reducen el espacio de montaje utilizable.
• Verificar si los cajones limitan la zona de montaje disponible.
• Verificar si las salidas de cables siguen siendo accesibles después de colocar la bandeja.
• Verificar si la altura de la bandeja afecta el espacio para las rodillas y el acceso.
• Verificar si un panel de privacidad restringe el área libre inferior.
• Verificar si la distancia a la pared limita la colocación cerca del borde trasero.

Los travesaños, los cajones y un panel de privacidad pueden reducir el espacio debajo de la mesa disponible para la organización de cables. Las salidas de cables pueden seguir siendo más fáciles de alcanzar cuando la colocación de la bandeja preserva el acceso alrededor de los dispositivos conectados y las rutas de tendido. La altura de la bandeja puede afectar tanto el espacio para las rodillas como el acceso dentro de la zona de montaje. El espacio libre inferior es más útil cuando se evalúa junto con la colocación de la bandeja porque ambas condiciones influyen en el espacio de montaje utilizable.

Tamaño de la bandeja de cables y capacidad de carga de cables

El tamaño de la bandeja de cables y la capacidad de carga de cables deben coincidir con el conjunto de cables esperado para reducir la saturación y preservar el acceso. La compatibilidad depende de cómo la longitud, el ancho y la profundidad de la bandeja acomodan el volumen de cables, la cantidad de cables y el volumen de los adaptadores. Una bandeja que parece lo suficientemente grande solo para los cables puede volverse menos adecuada cuando también se requiere espacio para el tendido y acceso para mantenimiento.

Conviene separar dos atributos: capacidad volumétrica (espacio para cables, adaptadores y holgura) y capacidad mecánica (carga que la bandeja y su fijación pueden soportar). Una bandeja debe cumplir ambas; tener espacio no demuestra por sí solo que el montaje soporte el peso previsto.

La cantidad de cables, el diámetro de los cables y el volumen de los adaptadores influyen en la eficiencia con la que se utiliza el espacio dentro de una bandeja bajo el escritorio. Un mayor volumen de cables puede reducir el acceso para mantenimiento cuando los cables ocupan la mayor parte de la capacidad disponible de la bandeja. El radio de curvatura afecta el ajuste porque los cables pueden requerir espacio de tendido adicional para cambiar de dirección con menor riesgo de tensión. La capacidad de carga de cables depende tanto del soporte físico como del volumen disponible, por lo que la idoneidad puede variar según el diseño de la bandeja y la condición de montaje.

La tabla a continuación separa la capacidad en volumen de cables, consideraciones de soporte y acceso para mantenimiento. Si el volumen de cables se acerca al espacio disponible de la bandeja, el volumen de los adaptadores limita la organización o el acceso para mantenimiento se vuelve difícil, una bandeja más grande, una cesta abierta o un soporte de accesorios separado pueden ser más adecuados.

Volumen del conjunto de cables y ocupación de la bandeja

El volumen del conjunto de cables afecta la ocupación de la bandeja porque la usabilidad de la bandeja depende del espacio que queda después de colocar cables, adaptadores y exceso de longitud dentro de la bandeja. Una bandeja puede parecer adecuada antes de su uso, pero volverse saturada cuando los cables del ordenador, los cables del monitor, los cables de carga y la holgura de cables ocupan el espacio disponible de la bandeja. Una mayor ocupación de la bandeja puede reducir el acceso y hacer que los ajustes posteriores de cables sean menos prácticos.

• Verificar si los adaptadores ocupan una gran parte del espacio de la bandeja.
• Verificar si la holgura de cables reduce el acceso a cables individuales.
• Verificar si las bridas para cables organizan los cables sin generar tensión innecesaria.
• Verificar si los cables del monitor y los cables de carga siguen siendo fáciles de alcanzar.

Los adaptadores pueden afectar la ocupación de la bandeja más que los cables finos porque su forma puede reducir el espacio utilizable alrededor del volumen del conjunto de cables. La holgura de cables puede aumentar el volumen de cables cuando el exceso de longitud se acumula dentro de la bandeja. Las bridas para cables pueden mejorar la organización, pero los cables agrupados de forma apretada pueden reducir el acceso y aumentar la tensión al reposicionarlos. La ocupación de la bandeja es más práctica cuando el volumen de cables, los adaptadores y la holgura dejan suficiente espacio para un mantenimiento más sencillo y ajustes posteriores.

Bandejas grandes para grupos de cables pesados

Una bandeja grande puede ser útil cuando los grupos de cables pesados necesitan mayor extensión de la bandeja, soporte de carga distribuida y acceso para mantenimiento bajo la mesa. El beneficio depende de si la bandeja grande bajo la mesa tiene suficiente rigidez y puntos de montaje adecuados para el peso esperado de los adaptadores y los cables de alimentación agrupados. Una bandeja ancha puede reducir la saturación, pero el tamaño por sí solo no confirma la estabilidad.

En una bandeja grande, cuatro relaciones determinan si el aumento de tamaño mejora realmente el ajuste:

Más grande no significa automáticamente más compatible: el tamaño solo aporta ventaja si la zona de montaje, la fijación y la rigidez también admiten la carga prevista.

Ajuste de la regleta dentro de un sistema bajo el escritorio

El ajuste de la regleta depende de sus dimensiones con los enchufes y adaptadores ya conectados, no solo del tamaño de su carcasa. Debe conservar acceso al interruptor, a las salidas de cable y al espacio necesario alrededor de las conexiones; una regleta puede caber físicamente en una bandeja y seguir siendo poco práctica si los adaptadores bloquean tomas o saturan el espacio.

La posición de la regleta cambia el equilibrio entre contención, acceso y espacio útil de la bandeja:

La mejor posición es la que conserva acceso y separación con todos los enchufes conectados, sin sacrificar la estabilidad del montaje ni el espacio de tendido.

El ajuste de la regleta es más fácil de evaluar cuando se verifican las siguientes condiciones antes de la instalación.

• Verificar si la longitud de la regleta coincide con el área de montaje disponible.
• Verificar si la separación para los enchufes sigue disponible después de conectar los cables.
• Verificar si la orientación de las tomas afecta el tendido de cables o el acceso.
• Verificar si los bloques de adaptadores reducen el espacio utilizable alrededor de la regleta.
• Verificar si el acceso al interruptor permanece sin obstrucciones después de la colocación.
• Verificar si las salidas de cables siguen siendo accesibles sin saturación excesiva.
• Verificar si el espacio de ventilación permanece disponible alrededor de la posición de montaje.

Este gráfico muestra las verificaciones clave previas a la instalación y las opciones de posición de montaje para colocar una regleta bajo un escritorio.

Compatibilidad del método de montaje bajo el escritorio

La compatibilidad del método de montaje depende de cómo una fijación con abrazadera, tornillo o adhesivo se adapta a la superficie de la mesa, el área de contacto, el tipo de carga y los requisitos de desmontaje. Un método de montaje puede ser adecuado para una condición de mesa y menos adecuado para otra cuando el material de la mesa, el acabado de la superficie o las características de la carga cambian. La estabilidad y el ajuste dependen de la relación entre el método de fijación y el entorno inferior.

La superficie de la mesa y los criterios de carga influyen en si un estilo de montaje con abrazadera, tornillo o adhesivo puede proporcionar un montaje práctico bajo el escritorio. Una abrazadera depende del acceso al borde de la mesa, el agarre y el área de contacto. Un tornillo depende del material de la mesa y del tipo de carga para la estabilidad. Una fijación adhesiva depende del acabado de la superficie, el área de contacto disponible y la posibilidad de desmontaje, ya que el riesgo de desprendimiento puede variar según la condición de la mesa.

La comparación a continuación destaca las principales señales de idoneidad para cada método de montaje. Utilice estos criterios para identificar cuándo una decisión de ajuste puede favorecer una opción o cuándo se debe evitar un método de montaje porque la superficie de la mesa o la condición de carga no son adecuadas. Estas comprobaciones de compatibilidad pueden respaldar los factores de montaje e instalación más generales.

Límites de montaje con abrazadera, tornillo y adhesivo

Cada método de montaje tiene un límite distinto: la abrazadera depende del agarre mecánico, el tornillo de una profundidad efectiva de anclaje en material adecuado y el adhesivo de un contacto superficial estable. La dirección de la carga y el estado del tablero pueden reducir la idoneidad incluso cuando el tipo de fijación parece compatible.

• Agarre de la abrazadera: El agarre de la abrazadera puede debilitarse cuando el borde de la mesa proporciona un área de contacto limitada o cuando la dirección de la carga reduce la fuerza de agarre, lo que puede afectar la resistencia de sujeción.
• Sujeción del tornillo: La sujeción del tornillo depende del material de la mesa y de la profundidad efectiva de anclaje disponible. Una sujeción limitada del tornillo puede reducir la estabilidad y la resistencia de sujeción bajo carga.
• Contacto adhesivo: El contacto adhesivo depende del acabado de la mesa, el área de contacto y el riesgo de desprendimiento. La idoneidad puede disminuir cuando las condiciones de la superficie limitan el contacto consistente.

Estos límites de montaje dependen del material de la mesa, el acabado de la mesa y la dirección de la carga, por lo que la resistencia de sujeción puede variar según la condición de fijación y no solo según el método de montaje.

Resistencia de la superficie de la mesa y estabilidad del montaje

La resistencia de la superficie de la mesa afecta la estabilidad del montaje porque el punto de montaje debe soportar la carga de cables y las fuerzas creadas por la dirección de la carga. La fiabilidad del montaje depende del material de la mesa, el soporte de la superficie y las condiciones inferiores, no solo de la fijación. El riesgo de fallo puede aumentar cuando el punto de montaje proporciona un soporte limitado para la carga prevista.

El tablero de partículas, la madera maciza, las estructuras de marco metálico, las superficies con acabado laminado, las secciones huecas y los rieles inferiores pueden influir en la estabilidad del montaje de diferentes maneras. La profundidad del tornillo puede afectar la resistencia de sujeción cuando el material disponible limita el anclaje efectivo, mientras que el contacto adhesivo puede variar con el acabado laminado y el estado de la superficie. Un marco metálico o un riel inferior puede cambiar el punto de montaje disponible y el área de soporte. La resistencia de la superficie de la mesa y la estabilidad del montaje dependen del efecto combinado del material de la mesa, las condiciones de fijación y la dirección de la carga.

Las siguientes condiciones pueden indicar un mayor riesgo de fallo:

• Las áreas de sección hueca pueden proporcionar un soporte de superficie limitado.
• Un riel inferior puede restringir o alterar el punto de montaje disponible.
• El acabado laminado puede afectar la idoneidad del contacto adhesivo.
• La profundidad limitada del tornillo puede reducir la resistencia de sujeción en algunos materiales de mesa.
• La dirección de la carga puede concentrar la fuerza en un área de soporte más pequeña.

No asumas la misma capacidad de sujeción para todas las superficies: la estabilidad debe evaluarse con el material real del tablero, la fijación elegida y la dirección de la carga, y los límites de carga específicos deben tomarse de la documentación del producto.

Condiciones de ajuste de bandejas sin perforación y ajustables

El ajuste de bandejas sin perforación y ajustables depende del acceso al borde del tablero, el espacio libre inferior, el rango de ajuste y la carga prevista. Estos diseños son útiles cuando se quiere evitar la perforación o adaptar la posición, pero el tipo de fijación sigue teniendo que ser compatible con la mesa y con la carga real.

La elección entre una bandeja con abrazadera, un canal adhesivo y una bandeja ajustable se entiende mejor comparando el requisito que cada diseño impone al escritorio:

Primero resuelve la fijación y la zona de soporte; después usa el ajuste de tamaño como flexibilidad. Un diseño “sin perforación” o “ajustable” no elimina los límites de carga ni de contacto.

Antes de abrir una ficha de producto, verifica estas condiciones de ajuste. Las medidas concretas —como el rango de la abrazadera o la carga admisible— deben confirmarse en la especificación del producto que estés comparando.

• Verificar si el grosor de la mesa coincide con el rango de la abrazadera.
• Verificar si el borde de la mesa proporciona suficiente contacto para una bandeja con abrazadera.
• Verificar si el ancho ajustable coincide con el área de montaje disponible.
• Verificar si la extensión de la bandeja se alinea con las condiciones de soporte inferior.
• Verificar si la carga esperada es adecuada para el método de montaje seleccionado.
• Verificar si el montaje desmontable es una prioridad para una futura extracción.

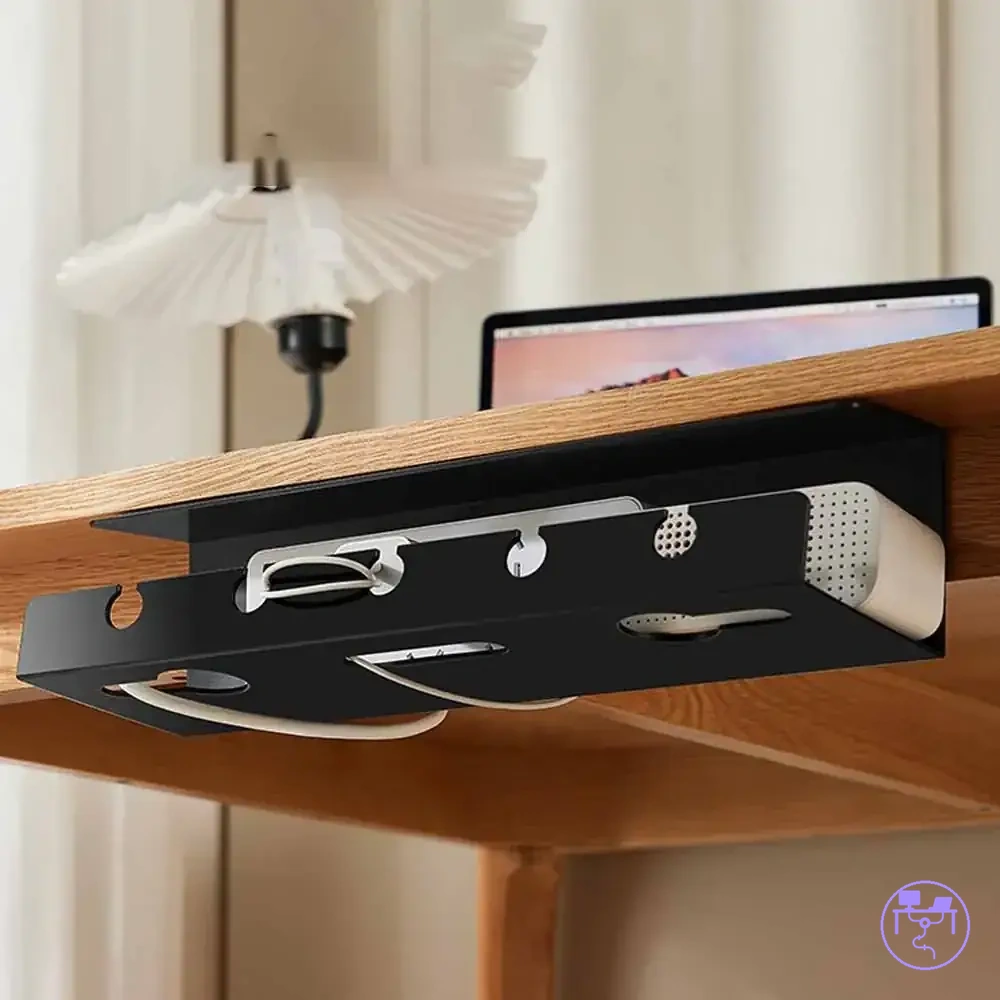

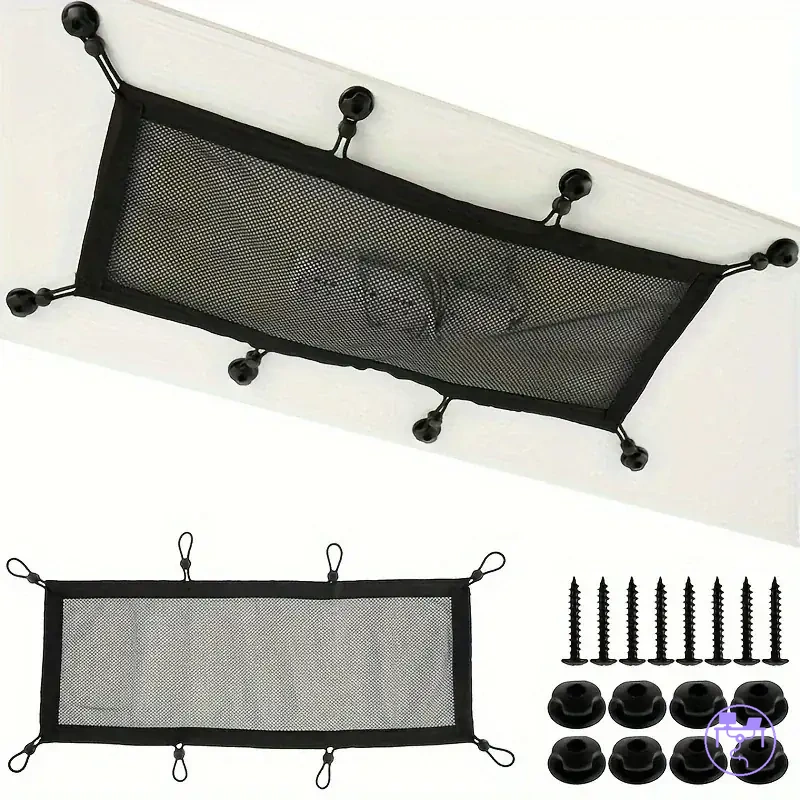

Estos productos de terceros sirven como ejemplos para comparar formatos. Antes de abrir una opción, usa la matriz y la lista de verificación anteriores; en la ficha actual confirma medidas, método de fijación y límites declarados para esa variante.

Este gráfico muestra las condiciones de ajuste clave y las verificaciones para evaluar antes de elegir una bandeja bajo el escritorio sin perforación o ajustable.

Límites de ajuste para escritorios móviles y estaciones de trabajo más grandes

La compatibilidad en escritorios móviles y estaciones de trabajo grandes depende de la holgura de cables, el espacio libre, el margen de tendido y el volumen de cableado. La posición de la bandeja debe seguir siendo válida durante el uso normal y, en un escritorio elevable, durante todo el recorrido del tablero.

En un escritorio elevable, los cables que unen el tablero móvil con un punto fijo —pared, suelo o una toma que no se mueve— deben tener longitud suficiente para la posición más alejada sin quedar tensos. En la posición contraria, el exceso de cable debe poder recogerse o guiarse sin formar bucles que se enganchen, rocen mecanismos o invadan la zona de movimiento.

Los límites cambian según el tipo de movimiento y la cantidad de cableado:

Para un escritorio elevable, la prueba decisiva es recorrer de forma controlada todo el rango de movimiento y comprobar que ningún cable queda en tensión ni se engancha.

Las estaciones de trabajo más grandes pueden cambiar los requisitos de ajuste porque la cantidad de cables de monitores, la cantidad de cables de dispositivos y el volumen de cableado de la estación de trabajo pueden ocupar más espacio en la bandeja y reducir el acceso alrededor de los cables. La compatibilidad depende de si la posición de la bandeja, el volumen de cables y el margen de tendido siguen siendo adecuados para la carga esperada. Esta sección cubre los límites de ajuste, no el método completo de tendido o configuración. Para consideraciones específicas de movimiento, consulte holgura de cables en escritorio elevable. Para ejemplos que involucran configuraciones de varias pantallas más grandes, consulte gestión de cables para varios monitores.

Este gráfico muestra tres escenarios comunes que determinan los límites de ajuste para escritorios móviles y estaciones de trabajo más grandes, centrándose en la holgura de cables, el espacio libre, el margen de tendido y la carga.

Verificaciones de compatibilidad antes de seleccionar un sistema de gestión de cables para escritorio

Las verificaciones de compatibilidad ayudan a confirmar si un sistema de gestión de cables para escritorio puede adaptarse a la mesa, la carga de cables, las condiciones de montaje y las necesidades de uso futuras. Una decisión de ajuste debe combinar el ajuste a la mesa, la capacidad de la bandeja, el método de montaje, el acceso a la regleta y las limitaciones de movimiento, en lugar de depender de una sola característica.

La siguiente lista de verificación de ajuste resume las condiciones principales a revisar antes de la selección:

Las condiciones de la mesa y del montaje definen el ajuste físico. La parte inferior de la mesa, el grosor de la mesa y la superficie de montaje determinan si el sistema puede colocarse dentro del espacio disponible y ser soportado por el método de fijación elegido.

La carga de cables, la capacidad de la bandeja, el tamaño de la regleta, el acceso a los cables y la holgura de cables definen la capacidad utilizable después de la colocación. Los cambios futuros de dispositivos pueden afectar la decisión de ajuste porque los cables añadidos, los adaptadores o las limitaciones de movimiento pueden cambiar el acceso y las necesidades de tendido con el tiempo.

Los requisitos de ajuste obligatorios deben verificarse antes que las preferencias ajustables. El espacio libre inferior, la compatibilidad del método de montaje, la capacidad útil de la bandeja y el acceso a la regleta determinan el ajuste básico; la flexibilidad de distribución, el desmontaje o la capacidad de expansión solo deben compararse después. Con esos requisitos resueltos, puedes elegir un sistema compatible sin confundir preferencias con condiciones obligatorias.

Después de completar las verificaciones, estos productos de terceros pueden servir para comparar formatos. Revisa en cada ficha las medidas y condiciones de montaje que correspondan a los requisitos que ya has identificado.

Este gráfico agrupa las verificaciones de compatibilidad clave para seleccionar un sistema de gestión de cables de escritorio en ajuste físico, capacidad utilizable y consideraciones futuras.
