Passform und Kompatibilität des Kabelmanagement-Systems für Schreibtische

Ein Kabelmanagement-System für den Schreibtisch ist dann passend, wenn Montageraum, Befestigungsfläche, Kabellast, Zugang zur Steckdosenleiste und Bewegungsfreiraum gleichzeitig mit den produktspezifischen Grenzen übereinstimmen. Eine ungeklärte zwingende Bedingung kann die Gesamtkompatibilität ausschließen; deshalb sollten Maße, Klemmbereich bzw. Befestigungsart und Tragfähigkeit vor der Auswahl am konkreten Schreibtisch geprüft werden.

Nicht die Größe oder Bauart allein entscheidet: Eine Kabelwanne, ein Kanal, eine Hülle oder ein Clip kann trotz grundsätzlich geeigneter Form ungeeignet sein, wenn die Tischkante keinen sicheren Halt bietet, Netzteile und Stecker den Zugang blockieren oder der Montagebereich durch Querstreben, Schubladen oder Bewegungswege eingeschränkt ist.

Was Passform für ein Kabelmanagement-System für Schreibtische bedeutet

Passform ist die Übereinstimmung zwischen einem Kabelmanagement-System für Schreibtische und der Tischplatte, dem Kabelvolumen, der Montagemethode, dem Freiraum und den Zugangsanforderungen. Sie beschreibt, ob das System unter den realen Bedingungen des Schreibtischs praktisch montiert, genutzt und gewartet werden kann.

Die zentralen Passformdimensionen verdeutlichen, wie die Kompatibilität über ein Kabelmanagement-System hinweg bewertet wird. Jede Dimension beeinflusst Eignung, Benutzerfreundlichkeit oder Zugang auf unterschiedliche Weise.

Passform ist nicht dasselbe wie allgemeine Systemqualität oder vollständige Installationsplanung. Ein Kabelmanagement-System für Schreibtische kann für eine Schreibtischbedingung geeignet sein und für eine andere weniger geeignet, abhängig von Kabellast, Freiraum und Montageeinschränkungen. Für einen breiteren Kontext über die Passformdefinition hinaus siehe die Hauptseite zum Kabelmanagement-System.

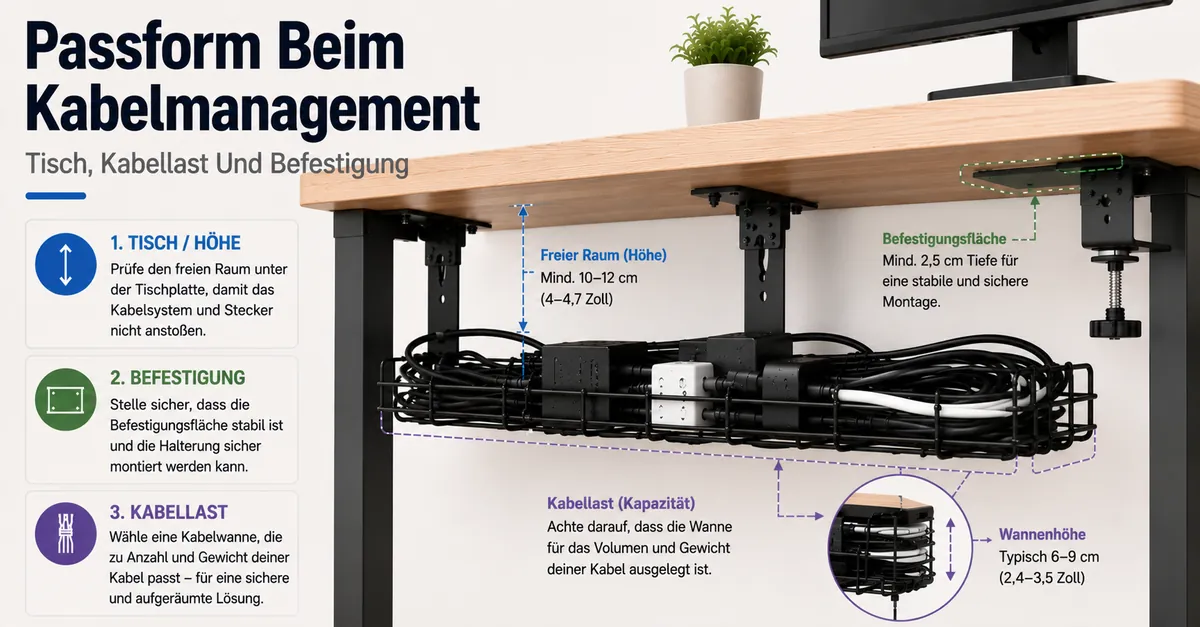

Diese Grafik erklärt das Konzept der Passform für Kabelmanagement-Systeme für Schreibtische und behandelt deren Definition, zentrale Bewertungsdimensionen und was sie ausschließt.

Schreibtischmaße, die die Systemkompatibilität bestimmen

Schreibtischmaße bestimmen den Montageraum, der für ein Kabelmanagement-System für Schreibtische zur Verfügung steht. Die Kompatibilität hängt von der Schreibtischbreite, Schreibtischtiefe, dem Freiraum unter dem Schreibtisch, der Schreibtischdicke, der Kantenform und der nutzbaren Oberfläche für die Montage ab. Ein großer Schreibtisch kann dennoch eine eingeschränkte Kompatibilität aufweisen, wenn Hindernisse die Passfläche darunter verringern.

Schreibtischmaße lassen sich am einfachsten in drei Gruppen bewerten: Oberflächengröße, Freiraum unter dem Schreibtisch sowie Kanten- oder Dickenbedingungen. Schreibtischbreite und -tiefe beeinflussen, wie viel Montageraum für eine Schale, einen Kanal, eine Klemme oder einen Klebeorganizer zur Verfügung steht. Der Freiraum unter dem Schreibtisch bestimmt, ob Querstreben, Schubladen oder andere Hindernisse den nutzbaren Platz verringern. Schreibtischdicke und Kantenform können die Montagestabilität und die Eignung verschiedener Befestigungsmethoden beeinflussen.

Die folgende Tabelle fasst die Schreibtischattribute zusammen, die die Kompatibilität am häufigsten beeinflussen. Die Überprüfung dieser Maße hilft, jede Schreibtischbedingung mit ihrer möglichen Auswirkung auf die Passform zu verbinden, bevor Montageoptionen bewertet werden.

Schreibtischdicke und Klemmbereich

Für eine Klemmmontage muss die Tischplattenstärke vollständig innerhalb des vom Produkt angegebenen Klemmbereichs liegen. Zusätzlich braucht die Klemme eine ausreichend große, tragfähige und möglichst ebene Kontaktfläche; die Dickenangabe allein bestätigt die Passform daher nicht.

Freiraum unter dem Schreibtisch und nutzbarer Montageraum

Der nutzbare Montageraum ist der freie Bereich, der nach Abzug von Querstreben, Schubladen, Sichtblenden, Kniebereich und benötigten Kabelwegen tatsächlich verbleibt. Messen Sie deshalb die vorgesehene Montagefläche und die verfügbare Höhe am realen Einbauort, nicht nur die Außenmaße des Schreibtischs.

• Prüfen, ob Querstreben den nutzbaren Montageraum verringern.
• Prüfen, ob Schubladen den verfügbaren Montagebereich einschränken.
• Prüfen, ob Kabelausgänge nach der Schalenplatzierung zugänglich bleiben.
• Prüfen, ob die Schalenhöhe den Knieraum und den Zugang beeinträchtigt.
• Prüfen, ob eine Sichtblende den freien Bereich unter dem Schreibtisch einschränkt.
• Prüfen, ob der Wandabstand die Platzierung nahe der hinteren Kante begrenzt.

Querstreben, Schubladen und eine Sichtblende können den unter dem Schreibtisch verfügbaren Platz für die Kabelorganisation verringern. Kabelausgänge bleiben möglicherweise leichter erreichbar, wenn die Schalenplatzierung den Zugang um angeschlossene Geräte und Kabelführungswege herum bewahrt. Die Schalenhöhe kann sowohl den Knieraum als auch den Zugang innerhalb des Montagebereichs beeinträchtigen. Der Freiraum unter dem Schreibtisch ist am nützlichsten, wenn er zusammen mit der Schalenplatzierung bewertet wird, da beide Bedingungen den nutzbaren Montageraum beeinflussen.

Kabelschalengröße und Kabellastkapazität

Kabelwannengröße und Kabellastkapazität müssen zum tatsächlichen Bündel passen. Entscheidend sind nicht nur Länge, Breite und Tiefe der Wanne, sondern auch das Gesamtgewicht aus Kabeln, Netzteilen und gegebenenfalls Steckdosenleiste sowie genügend freier Raum für Biegeradien und späteren Zugriff.

Kabelanzahl, Kabeldurchmesser und Adaptergröße beeinflussen, wie effizient der Platz in einer Untertisch-Schale genutzt wird. Ein höheres Kabelvolumen kann den guten Zugang verringern, wenn Kabel den Großteil der verfügbaren Schalenkapazität belegen. Der Biegeradius beeinflusst ebenfalls die Passform, da Kabel zusätzlichen Kabelführungsraum benötigen können, um die Richtung mit geringerem Belastungsrisiko zu ändern. Die Kabellastkapazität hängt sowohl von der physischen Unterstützung als auch vom verfügbaren Volumen ab, sodass die Eignung je nach Schalendesign und Montagebedingung variieren kann.

Die Tabelle verbindet Kabelvolumen, Tragfähigkeit und Wartungszugang mit einer praktischen Passformentscheidung. Wenn Netzteile oder Kabel den nutzbaren Wannenraum weitgehend belegen, der Zugriff verloren geht oder die angegebene Traglast erreicht wird, ist eine größere bzw. offenere Wanne oder ein separater Zubehörhalter die passendere Lösung.

Kabelbündelvolumen und Schalenfüllung

Das Kabelbündelvolumen beeinflusst die Schalenfüllung, da die Nutzbarkeit der Schale vom verbleibenden Platz abhängt, nachdem Kabel, Adapter und überschüssige Länge in der Schale platziert wurden. Eine Schale kann vor der Nutzung geeignet erscheinen, aber beengt werden, wenn Computerkabel, Monitorleitungen, Ladekabel und Kabelreserven den verfügbaren Schalenplatz belegen. Eine höhere Schalenfüllung kann den Zugang verringern und spätere Kabelanpassungen weniger bequem machen.

• Prüfen, ob Adapter einen großen Teil des Schalenplatzes belegen.
• Prüfen, ob Kabelreserven den Zugang zu einzelnen Kabeln verringern.
• Prüfen, ob Kabelbinder ordnen, ohne Leitungen zu quetschen oder den nötigen Biegeradius einzuschränken.
• Prüfen, ob Monitorleitungen und Ladekabel leicht zugänglich bleiben.

Adapter können die Schalenfüllung stärker beeinflussen als dünne Kabel, da ihre Form den nutzbaren Raum um das Kabelbündelvolumen herum verringern kann. Kabelreserven können das Kabelvolumen erhöhen, wenn überschüssige Länge in der Schale zusammenläuft. Kabelbinder können die Organisation verbessern, aber eng gebündelte Kabel können den Zugang verringern und die Belastung erhöhen, wenn eine Neupositionierung erforderlich ist. Die Schalenfüllung bleibt praktischer, wenn Kabelvolumen, Adapter und Reserven genügend Platz für einfachere Wartung und spätere Anpassung lassen.

Große Schalen für schwere Kabelgruppen

Eine größere Kabelwanne ist sinnvoll, wenn ein umfangreiches Kabelbündel mehr Volumen und Wartungszugang benötigt. Größe ersetzt jedoch keine Tragfähigkeitsprüfung: Wanne, Befestigung und Tischplatte müssen das tatsächliche Gesamtgewicht gemeinsam tragen können.

Passform der Steckdosenleiste in einem Untertisch-System

Die Passform einer Steckdosenleiste hängt von Außenmaßen, Stecker- und Schalterzugang, Kabelausgängen sowie den produktspezifischen Belüftungsanforderungen ab. Dass der Leistenkörper in eine Kabelwanne passt, reicht nicht aus, wenn Netzteile oder Stecker danach Anschlüsse blockieren.

Die Ausrichtung der Steckdosen kann beeinflussen, wie Stecker und Kabel den Platz um eine Steckdosenleiste belegen. Adapterblöcke können über den Leistenkörper hinausragen und den Platz für nahegelegene Anschlüsse verringern. Der Steckerzugang wird relevanter, wenn Kabelausgänge in einem begrenzten Bereich die Richtung ändern. Ein Überspannungsschutz, der nur von der Länge her passt, kann dennoch eingeschränkten Zugang bieten, wenn die Steckdosenausrichtung und angeschlossene Stecker den umgebenden Platz belegen.

Die Montageposition sollte nach Zugänglichkeit und Platzbedarf gewählt werden:

Belüftungsabstände und zulässige Montageausrichtung sind produktspezifisch; maßgeblich sind die Herstellerangaben der verwendeten Steckdosenleiste bzw. des Überspannungsschutzes.

Die Passform der Steckdosenleiste lässt sich leichter bewerten, wenn die folgenden Bedingungen vor der Installation geprüft werden.

• Prüfen, ob die Länge der Steckdosenleiste zum verfügbaren Montagebereich passt.
• Prüfen, ob der Steckerzugang nach dem Anschließen der Verbindungen verfügbar bleibt.
• Prüfen, ob die Steckdosenausrichtung die Kabelführung oder den Zugang beeinträchtigt.
• Prüfen, ob Adapterblöcke den nutzbaren Platz um die Steckdosenleiste verringern.
• Prüfen, ob der Zugang zum Schalter nach der Platzierung ungehindert bleibt.
• Prüfen, ob Kabelausgänge ohne übermäßige Einengung erreichbar bleiben.
• Prüfen, ob um die Montageposition herum Belüftungsraum verfügbar bleibt.

Diese Grafik zeigt die zentralen Prüfungen vor der Installation und die Optionen für die Montageposition einer Steckdosenleiste unter einem Schreibtisch.

Kompatibilität der Montagemethode unter dem Schreibtisch

Die passende Montagemethode ergibt sich aus der Beziehung zwischen Tischplatte, Kontaktfläche, Last und gewünschter Entfernbarkeit. Klemme, Schraube und Klebung sind deshalb nicht allgemein „besser“ oder „schlechter“; jede Methode ist nur dann geeignet, wenn ihre Befestigungsbedingungen am konkreten Schreibtisch erfüllt sind.

Eine Klemme benötigt eine zugängliche Tischkante und vollflächigen Kontakt. Eine Schraubbefestigung benötigt tragfähiges Material bzw. geeignete Befestigungspunkte. Eine Klebebefestigung benötigt eine saubere, trockene und geeignete Oberfläche sowie eine Last innerhalb der produktspezifischen Klebeangabe.

Der folgende Vergleich zeigt die zentralen Eignungshinweise für jede Montagemethode. Nutzen Sie diese Kriterien, um zu erkennen, wann eine Passformentscheidung für eine Option spricht oder wann eine Montagemethode vermieden werden sollte, weil die Schreibtischoberfläche oder die Lastbedingung ungeeignet ist. Diese Kompatibilitätsprüfungen können breitere Faktoren für Befestigung und Installation unterstützen.

Grenzen der Klemm-, Schraub- und Klebemontage

Die Haltekraft jeder Befestigungsart wird durch ihre Kontakt- und Lastbedingungen begrenzt. Klemmhalt, Schraubeneingriff und Klebekontakt müssen daher getrennt geprüft werden, auch wenn die Befestigungsart grundsätzlich zum Schreibtisch passt.

• Klemmhalt: Der Klemmhalt kann nachlassen, wenn die Schreibtischkante eine begrenzte Kontaktfläche bietet oder die Lastrichtung die Griffigkeit verringert, was die Haltekraft beeinträchtigen kann.
• Schraubeneingriff: Der Schraubeneingriff hängt vom Schreibtischmaterial und der verfügbaren Eingriffstiefe ab. Ein begrenzter Schraubeneingriff kann die Stabilität und Haltekraft unter Last verringern.
• Klebekontakt: Der Klebekontakt hängt von der Schreibtischoberfläche, der Kontaktfläche und dem Entfernungsrisiko ab. Die Eignung kann abnehmen, wenn die Oberflächenbedingungen einen gleichmäßigen Kontakt einschränken.

Diese Montagegrenzen hängen vom Schreibtischmaterial, der Schreibtischoberfläche und der Lastrichtung ab, sodass die Haltekraft eher nach Befestigungsbedingung als allein nach Montagemethode variieren kann.

Festigkeit der Schreibtischoberfläche und Montagestabilität

Die Tragfähigkeit des Montagepunkts beeinflusst die Stabilität, weil Tischplatte und Befestigung gemeinsam die Kabellast aufnehmen. Entscheidend sind Material, tragfähige Zone, Befestigungsart und Lastrichtung; die Befestigung allein garantiert keine stabile Montage.

Spanplatten, Massivholz, Metallrahmen, Laminatoberflächen, Hohlkammern und Untertischschienen bieten unterschiedliche Befestigungsbedingungen. Bei Schrauben müssen Plattenstärke und tragfähiges Material für den vorgesehenen Eingriff ausreichen; bei Klebung muss die Oberfläche für das Klebesystem geeignet sein. Metallrahmen und Untertischschienen können den Montagebereich einschränken oder alternative Befestigungspunkte vorgeben.

Die folgenden Bedingungen können auf ein höheres Ausfallrisiko hinweisen:

• Hohlkammerbereiche nicht als tragfähig voraussetzen; nur vorgesehene tragfähige Zonen oder geeignete Befestigungspunkte nutzen.
• Untertischschienen und Metallrahmen können den Montagepunkt einschränken, bieten aber je nach Konstruktion auch alternative Befestigungsbereiche.
• Bei Klebemontage muss die Oberfläche sauber, trocken und für den verwendeten Klebstoff geeignet sein.
• Bei Schraubmontage müssen Schraubenlänge und Eingriffstiefe zur Plattenstärke und zum Material passen.
• Die Lastrichtung darf die Kraft nicht auf eine kleine oder schwache Kontaktfläche konzentrieren.

Die Montagestabilität kann je nach Schreibtischmaterial und Lastbedingung variieren, daher kann es unzuverlässig sein anzunehmen, dass alle Oberflächen die gleiche Last auf die gleiche Weise tragen.

Bedingungen für die Passform von bohrfreien und verstellbaren Schalen

Bohrfreie und verstellbare Lösungen sind vor allem dann passend, wenn sie die vorhandene Tischkante bzw. Oberfläche nutzen können und zugleich genügend Freiraum und Tragfähigkeit bieten. „Bohrfrei“ ist keine eigene Tragfähigkeitsgarantie; die Eignung hängt weiterhin von Kontaktfläche, Klemmbereich, Oberfläche und tatsächlicher Kabellast ab.

Bei schmalen oder ungewöhnlich aufgebauten Schreibtischen sollte die eingestellte Spannweite vollständig in den tragfähigen, hindernisfreien Montagebereich passen. Netzteile und konzentrierte Lasten sollten nicht allein deshalb aufgenommen werden, weil die Wanne breiter eingestellt werden kann.

Prüfen Sie vor der Auswahl zuerst die nicht verhandelbaren Bedingungen: Klemmbereich bzw. Klebefläche, nutzbarer Montagebereich und Tragfähigkeit. Verstellbarkeit und reversible Montage sind erst danach Vorteile, die nach Platzbedarf und gewünschter Entfernbarkeit gewichtet werden können.

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

• Prüfen, ob die Schreibtischdicke zum Klemmbereich passt.
• Prüfen, ob die Schreibtischkante ausreichend Kontakt für eine Klemm-Kabelwanne bietet.
• Prüfen, ob die verstellbare Breite zum verfügbaren Montagebereich passt.
• Prüfen, ob die Spannweite der Kabelwanne mit den Bedingungen des tragfähigen Montagebereichs unter dem Schreibtisch übereinstimmt.
• Prüfen, ob die erwartete Last zum gewählten Montageansatz passt.
• Prüfen, ob eine reversible Montage für eine spätere Entfernung Priorität hat.

Diese Grafik zeigt die zentralen Passformbedingungen und Prüfungen, die vor der Auswahl einer bohrfreien oder verstellbaren Untertisch-Schale zu bewerten sind.

Passformgrenzen für höhenverstellbare Schreibtische und größere Arbeitsplätze

Bei höhenverstellbaren Schreibtischen und größeren Arbeitsplätzen wird die Passform durch Bewegungsweg, Kabelreserve, Freiraum und zusätzliche Geräte bestimmt. Die Kabel müssen in allen Arbeitspositionen geführt bleiben, ohne Zug, Quetschung oder eine unzulässige Biegung zu erzeugen.

Prüfen Sie einen höhenverstellbaren Tisch über den gesamten Verfahrweg: In der höchsten und niedrigsten Position sowie dazwischen muss genügend Kabelreserve vorhanden sein, während Steckverbindungen, Wanne und Boden-zu-Tisch-Führung spannungsfrei bleiben.

Die typischen Szenarien unterscheiden sich vor allem darin, welche Reserve die Passform sichern muss:

Größere Arbeitsplätze verändern die Passform, weil zusätzliche Monitorkabel, Gerätekabel und Netzteile mehr Wannenraum belegen und den Zugriff erschweren können. Die Konfiguration ist nur dann passend, wenn Schalenposition, Kabelvolumen und Bewegungsreserve für die tatsächliche Gerätezahl geeignet bleiben. Dieser Abschnitt behandelt die Passformgrenzen; für die Bewegungsführung siehe Kabelfreiraum bei höhenverstellbaren Tischen. Für größere Bildschirmanordnungen siehe Kabelmanagement bei mehreren Monitoren.

Diese Grafik zeigt drei häufige Szenarien, die Passformgrenzen für höhenverstellbare Schreibtische und größere Arbeitsplätze bestimmen, mit Fokus auf Kabelreserve, Freiraum, Bewegungsreserve der Kabelführung und Last.

Kompatibilitätsprüfungen vor der Auswahl eines Kabelmanagement-Systems für Schreibtische

Kompatibilitätsprüfungen helfen zu überprüfen, ob ein Kabelmanagement-System für Schreibtische zum Schreibtisch, zur Kabellast, zu den Montagebedingungen und zu den zukünftigen Nutzungsanforderungen passt. Eine Passformentscheidung sollte physische Passform, Schalenkapazität, Montagemethode, Zugang zur Steckdosenleiste und Bewegungsanforderungen kombinieren, anstatt sich nur auf ein einzelnes Merkmal zu stützen.

Die folgende Passform-Checkliste fasst die wichtigsten Bedingungen zusammen, die vor der Auswahl zu prüfen sind:

• Prüfen, ob die Schreibtischunterseite nutzbaren Montageraum bietet.
• Prüfen, ob die Schreibtischdicke zum vorgesehenen Montageansatz passt.
• Prüfen, ob die Montageoberfläche die gewählte Befestigungsmethode unterstützt.
• Prüfen, ob die Schalenkapazität die erwartete Kabellast aufnehmen kann.
• Prüfen, ob die Größe der Steckdosenleiste Zugang und Platzierungsoptionen bewahrt.
• Prüfen, ob der Kabelzugang nach der Einrichtung praktikabel bleibt.
• Prüfen, ob bei höhenverstellbaren Tischen genügend Kabelreserve für den gesamten Verfahrweg vorhanden ist.
• Prüfen, ob zukünftige Geräteänderungen den Platzbedarf erhöhen können.

Zwingende Passformanforderungen sollten vor Komfort- und Erweiterungswünschen geprüft werden. Erst wenn Montagefläche, Befestigung, Tragfähigkeit und Zugang geklärt sind, lohnt sich der Vergleich von Layoutflexibilität, Optik und Erweiterbarkeit.

Nutzen Sie diese Kriterien, um ein kompatibles System auszuwählen. Bei den nachfolgenden Produktbeispielen sollten deshalb zuerst die konkreten Maße, der Klemmbereich bzw. die Befestigungsart und die angegebene Tragfähigkeit mit dem eigenen Schreibtisch abgeglichen werden.

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

Diese Grafik gruppiert die zentralen Kompatibilitätsprüfungen für die Auswahl eines Kabelmanagement-Systems für Schreibtische in physische Passform, nutzbare Kapazität und zukünftige Überlegungen.
