Kabelmanagement-System für höhenverstellbare Schreibtische

Für einen höhenverstellbaren Schreibtisch ist ein Kabelmanagement-System passend, wenn alle Leitungen den vollständigen Verfahrweg von der niedrigsten bis zur höchsten Position ohne Zug an Steckern, scharfe Knicke, Quetschstellen oder Kontakt mit beweglichen Rahmenteilen mitmachen. Entscheidend sind ausreichende Kabelreserve, Zugentlastung, Rahmenfreiheit und ein geeigneter Montageplatz; bei einem bewegten Weg vom Boden zur Tischplatte eignet sich eher eine Kabelspirale oder vertikale Kabelkette, während Untertischablage, montierte Steckdosenleiste, Manschetten und Clips vor allem die Bündelung nahe der Tischplatte übernehmen.

Die Auswahl beginnt deshalb beim Kabelweg: Prüfen Sie zuerst Bewegung, Reserve und Freiraum und wählen Sie danach die Komponente, die entweder die vertikale Bewegung führt oder Kabel und Stromanschlüsse nahe der Tischplatte organisiert.

Was das Kabelmanagement bei einem höhenverstellbaren Schreibtisch anders macht

Bei einem festen Schreibtisch bleibt der Kabelweg weitgehend statisch. Bei einem höhenverstellbaren Schreibtisch verändert die Tischplatte dagegen Abstand und Winkel zu Steckdose, Boden und fest positionierten Geräten. Der zusätzliche Prüfpunkt ist deshalb die Bewegungskompatibilität: Kabel müssen den Höhenweg aufnehmen können, ohne zu ziehen, durchzuhängen oder in bewegliche Rahmenteile zu geraten.

Die Abbildung vergleicht den statischen Kabelweg mit dem bewegten Kabelweg und zeigt, wie Kabelreserve, Rahmenfreiheit und die bewegliche Tischplatte die Verlegung verändern.

Ein Organizer für einen festen Schreibtisch kann weiterverwendet werden, wenn er den vollständigen Verfahrweg zulässt und Kabel nicht in einer statischen Position festsetzt. Ändern sich Kabellänge, Steckdosenposition, Montagefläche oder Gerätebelastung, muss der Weg erneut geprüft werden. Die allgemeinen Prinzipien der Bündelung und Führung finden Sie im Ratgeber zum Kabelmanagement-System.

Der folgende Vergleich zeigt, was sich ändert, wenn sich eine Tischplatte bewegt, und was im Vergleich zur Kabelorganisation eines festen Schreibtisches gleich bleibt.

Bewegungsbereich und Planung der Kabelreserve

Die Planung der Kabelreserve richtet sich nach dem vollständigen Verfahrweg des Schreibtisches, nicht nach einer pauschalen Reservelänge. Die Reserve ist ausreichend, wenn die Leitungen von der niedrigsten bis zur höchsten Position und während der Bewegung ohne Zug an Steckern oder Führungspunkten mitgehen und überschüssige Schlaufen weder in bewegliche Rahmenteile noch in den Bodenbereich geraten.

Die Planung von Bewegungsbereich und Kabelreserve lässt sich leichter bewerten, wenn der gesamte Kabelweg über den vollen Höhenweg des Schreibtisches betrachtet wird. Das Diagramm zeigt, wie sich eine Kabelreserve, der Weg des Netzkabels und ein möglicher Belastungspunkt zwischen Sitz- und Stehposition verändern können.

Ein Kabelbündel sollte über den gesamten Bewegungsbereich beurteilt werden, nicht nur bei einer einzelnen Tischhöhe. Bei einer am Tisch montierten Steckdosenleiste kann sich die Bewegung auf deren Zuleitung zur Wand reduzieren; auch diese Zuleitung muss jedoch den vollen Verfahrweg ohne Zug aufnehmen. Monitorkabel und Adapterkabel können wegen ihrer unterschiedlichen Länge und Führung getrennte Reserven benötigen. Zugentlastung schützt den Anschluss nur dann, wenn die Leitung davor noch genügend Bewegungsreserve besitzt.

• Wenn der Höhenweg im Verhältnis zur verfügbaren Kabellänge groß ist, kann Kabelzug ein Verlegungsrisiko darstellen.
• Wenn die Kabelreserve zu knapp bemessen ist, kann die Zugbelastung an Steckern oder Führungspunkten während der Tischbewegung zunehmen.
• Wenn ein Kabel vom Boden zum Tisch einen längeren Weg zurücklegt, kann zusätzliche Kabelreserve erforderlich sein, um die Kabelbewegung zu unterstützen.
• Wenn eine Wandsteckdose in größerem Abstand zum Tisch positioniert ist, kann der Weg des Netzkabels die Planung der Kabelreserve beeinflussen.
• Wenn eine montierte Steckdosenleiste sich mit dem Tisch bewegt, können die Anforderungen an die Kabelbewegung von einem festen Steckdosenanschluss abweichen.
• Wenn ein Kabelbündel in der Nähe beweglicher Tischkomponenten verläuft, können Zugentlastung und Verlegungsentscheidungen genauere Beachtung erfordern.

Vollständiger Höhenweg und Kabellänge

Der vollständige Höhenweg und die Kabellänge sollten in der niedrigsten und besonders in der höchsten Tischposition geprüft werden, bevor Kabel befestigt werden. Ausreichend lang ist ein Kabelweg, wenn in jeder Position noch Bewegungsreserve vorhanden ist und weder Stecker noch Biege- oder Führungspunkte Zug aufnehmen. Eine feste Zentimeterangabe wäre hier unzuverlässig, weil Verfahrweg, Steckdosenposition und Leitungsführung je nach Tisch variieren.

Tischhöhe, Kabelweg und Kabellänge wirken bei der Bewertung der Reichweite zusammen. Wenn der Kabelweg mehrere Biegepunkte umfasst, kann mehr Kabellänge erforderlich sein als bei einem kürzeren Weg mit weniger Richtungswechseln. In der höchsten Position sollte noch verbleibende Reserve vorhanden sein, da sich die Kabelbewegung ändern kann, während der Tisch zwischen Sitz- und Stehposition verfährt.

Der vollständige Höhenweg und die Kabellänge lassen sich leichter überprüfen, wenn jede Größenbedingung geprüft wird, bevor Kabel befestigt werden.

• Wenn die höchste Position die verbleibende Reserve deutlich verringert, muss die Kabellänge möglicherweise vor der Verlegung erneut geprüft werden.
• Wenn der Kabelweg zusätzliche Biegepunkte enthält, kann die Kabelreichweite entlang des Verfahrwegs verringert sein.
• Wenn die Tischhöhe über die ursprüngliche Verlegungsannahme hinaus zunimmt, kann der vollständige Höhenweg die Anforderungen an die Kabellänge ändern.
• Wenn die verbleibende Reserve in maximaler Höhe verschwindet, kann sich in der Nähe von Steckern oder Führungspunkten Zugbelastung entwickeln.
• Wenn ein Kabel die Stehposition mit eingeschränkter Flexibilität erreicht, muss der Kabelweg möglicherweise vor der endgültigen Platzierung angepasst werden.

Die Abbildung zeigt die wesentlichen Bedingungen und erschwerenden Faktoren für die Überprüfung der Kabellänge in der höchsten Tischposition.

Kabelreserve und Zugentlastung steuern

Kabelreserve und Zugentlastung müssen zusammenwirken: Es braucht genügend zusätzliche Leitung für die Höhenbewegung, aber keine lose Schlaufe, die in den Bewegungsweg fällt. Ein Befestigungspunkt sollte die Reserve führen, ohne Zug direkt auf einen Stecker zu übertragen. Scharfe Knicke sind zu vermeiden; wenn ein Kabel einen vorgeschriebenen Mindestbiegeradius hat, gilt die Angabe des Kabelherstellers.

Die Kabelreserve sollte dem Bündel Raum zur Bewegung geben und die Zugbelastung am Stecker gering halten. Clips und Kabelbinder dürfen den Kabelmantel nicht quetschen oder die erforderliche Bewegung blockieren. Zu lockere oder ungünstig platzierte Führungspunkte sind ebenfalls problematisch, wenn die Reserve dadurch in einen Quetsch- oder Kollisionsbereich fallen kann.

Nutzen Sie die folgenden Punkte, um die Reserve zu kontrollieren, ohne eine bestimmte Schleifenform als für jeden höhenverstellbaren Schreibtisch geeignet zu betrachten.

• Halten Sie die Kabelreserve ausreichend groß für die Bewegung, vermeiden Sie jedoch lose Reserve, die unter den Tisch durchhängen kann.
• Platzieren Sie einen Befestigungspunkt dort, wo sich das Kabel bewegen kann, ohne direkt am Stecker zu ziehen.
• Prüfen Sie den Biegeradius in der Nähe von Clips und Kabelbindern, damit der Kabelweg nicht scharf abgeklemmt wird.
• Vermeiden Sie zu fest angezogene Kabelbinder, da eingeschränkte Bewegung die Zugbelastung am Stecker bei Höhenänderungen erhöhen kann.
• Vermeiden Sie die Platzierung der Kabelreserve in der Nähe beweglicher Rahmenteile, wo die Kabelentlastung zu einer Hängenbleibstelle werden kann.

Die Abbildung zeigt die wesentlichen Anforderungen und häufigen Fallstricke für die Kontrolle der Kabelreserve und Zugentlastung bei einem höhenverstellbaren Schreibtisch.

Komponenten des Kabelmanagements für höhenverstellbare Schreibtische mit Bewegung

Zu den Komponenten des Kabelmanagements für höhenverstellbare Schreibtische mit Bewegung gehören Teile, die die Kabelbewegung unterstützen, zugehörige Kabel bündeln oder Kabelwege während der Tischverstellung an Ort und Stelle halten. Eine Kabelspirale oder vertikale Kabelkette hilft, die Kabelbewegung zwischen dem Boden und einer beweglichen Tischplatte zu steuern, während eine Untertischablage und ein Steckdosenleistenhalter angeschlossene Kabel näher am Tisch halten können. Andere Teile konzentrieren sich eher auf die Kabelbündelung und den Zugriff als auf die Unterstützung der vertikalen Bewegung.

Die Komponenten des Kabelmanagements für höhenverstellbare Schreibtische mit Bewegung variieren je nach Kabelweg, Tischbewegung und Montagebedingungen. Eine Kabelspirale oder vertikale Kabelkette kann nützlich sein, wenn Kabel eine kontrollierte vertikale Bewegung benötigen. Eine Untertischablage kann Kabel und Adapter in der Nähe der Arbeitsfläche bündeln. Ein Steckdosenleistenhalter kann die Kabelbewegung zwischen angeschlossenen Geräten und Stromanschlüssen verringern, wenn er am Tisch montiert ist. Eine Kabelmanschette, Clips und Kabelbinder können helfen, gebündelte Kabel zu organisieren, obwohl sie normalerweise eher die Führungskontrolle als die Bewegungsunterstützung bieten.

Die Komponenten des Kabelmanagements für höhenverstellbare Schreibtische mit Bewegung lassen sich leichter bewerten, wenn die sichtbaren Teile nach ihrer Funktion identifiziert werden. Das Bild kennzeichnet die wichtigsten Teile, die zur Führung der Bewegung, zur Aufnahme der Stromanschlüsse und zur Organisation der Kabelwege an einem höhenverstellbaren Schreibtisch verwendet werden.

Die folgende Tabelle ordnet die Kabelorganisationskomponenten nach Bewegungsfunktion, geeigneten Bedingungen und häufigen Einschränkungen.

Das wichtigste Entscheidungskriterium ist die Funktion: Kabelspiralen und vertikale Kabelketten führen die bewegte Strecke; Untertischablagen, Kabelmanschetten, Clips und Kabelbinder bündeln oder fixieren vor allem den Weg nahe der Tischplatte. Eine am Tisch montierte Steckdosenleiste kann zusätzlich die Zahl der Leitungen reduzieren, die sich zwischen Tisch und Wand bewegen. Die passende Kombination ergibt sich aus Bewegungsbedarf, Kabelvolumen, Montagefläche und Zugriffsbedarf.

Kabelspiralen und vertikale Kabelketten

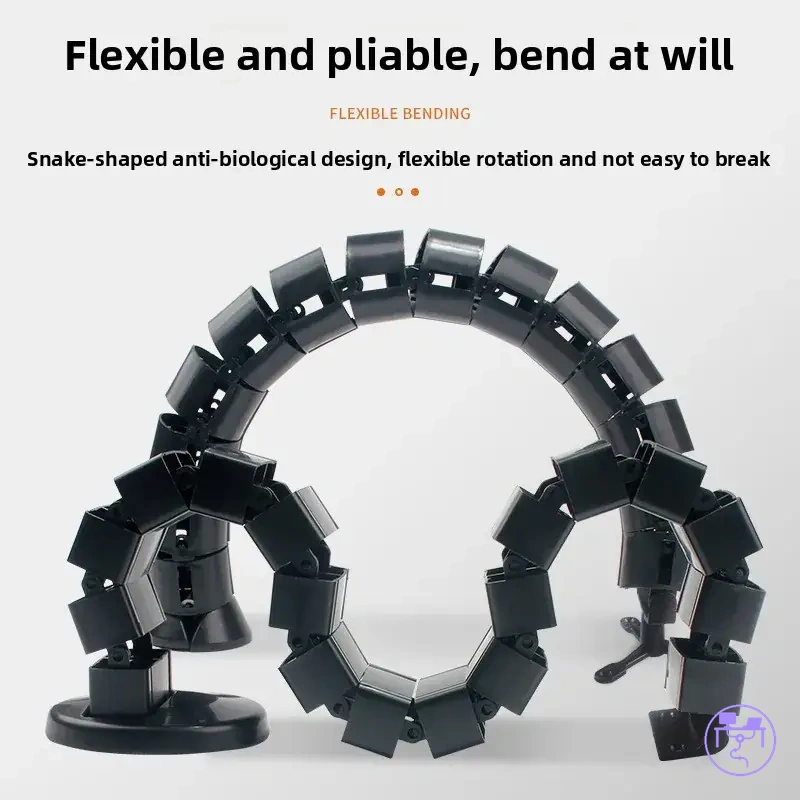

Eine Kabelspirale (auch Kabelwirbelsäule) und eine vertikale Kabelkette führen Leitungen zwischen einer beweglichen Tischplatte und dem Boden- oder Wandbereich. Beide unterstützen die Höhenbewegung, indem sie dem Kabelbündel einen kontrollierten vertikalen Weg geben; sie ersetzen jedoch weder ausreichende Kabellänge noch Zugentlastung an den Anschlüssen.

Eine Kabelspirale bietet meist eine flexible, sichtbar gebündelte Führung zwischen Tisch und Boden, während eine vertikale Kabelkette durch verbundene Segmente einen stärker definierten Bewegungsweg vorgibt. Die Eignung beider Optionen hängt von Kabelvolumen, Kabellänge, Befestigungspunkten und Tischplatzierung ab. Wenn das Bündel seine Richtung ändert, müssen außerdem Beweglichkeit und zulässiger Biegeradius der enthaltenen Kabel passen.

Hinweis zur Eignung: Eine Kabelspirale oder vertikale Kabelkette ist vor allem sinnvoll, wenn Leitungen zwischen einem festen Boden- oder Wandbereich und der bewegten Tischplatte verlaufen. Die konkrete Aufnahmekapazität, der zulässige Biegeradius und die Befestigung sind produktspezifisch; prüfen Sie deshalb, ob das gesamte Kabelbündel über den vollen Verfahrweg frei geführt werden kann.

Die Gegenüberstellung trennt die gemeinsame Aufgabe beider Systeme von ihren unterschiedlichen Führungsprinzipien und zeigt, welche Bedingungen vor der Auswahl geprüft werden sollten.

Beide Bauformen sind nur dann passend, wenn das Kabelbündel ohne Quetschung aufgenommen wird und der Bewegungsweg in jeder Tischhöhe frei bleibt. Konkrete Kapazitäts- und Biegeradiuswerte müssen aus den Angaben der jeweiligen Produkte und Kabel stammen.

Untertischablagen und montierte Steckdosenleisten

Eine Untertischablage und eine am Tisch montierte Steckdosenleiste können die Zahl der Leitungen verringern, die zwischen Tischplatte und Wand bewegt werden. Geräte- und Adapterkabel bleiben dann überwiegend nahe der Arbeitsfläche; zur Wand bewegt sich vor allem die Zuleitung der Steckdosenleiste. Auch diese Zuleitung braucht über den gesamten Verfahrweg genügend Reserve und einen freien, zugentlasteten Weg.

Die Eignung der Ablage hängt von der Ablagekapazität, der Adaptergröße und dem verfügbaren Platz an der Unterseite ab. Eine montierte Steckdosenleiste kann je nach Tischoberfläche und Befestigungsmöglichkeiten mit Klemmen oder Schrauben montiert werden. Der Zugriff ist ebenfalls wichtig, da Geräte möglicherweise ausgesteckt werden müssen, ohne andere gebündelte Kabel zu stören. Die Wahl hängt von der Kabelanzahl, der Position der Steckdosenleiste und dem verfügbaren Montageplatz ab.

Die Kabelbündelung unter dem Tisch lässt sich leichter bewerten, wenn die wesentlichen Passungsbedingungen vor der Auswahl der Komponenten geprüft werden.

• Wenn die Ablagekapazität begrenzt ist, können größere Adapter den Platz für zusätzliche Kabel verringern.
• Wenn die Adaptergröße die verfügbare Ablagefläche überschreitet, kann die Kabelbündelung schwieriger werden.
• Wenn eine montierte Steckdosenleiste weit von den angeschlossenen Geräten entfernt positioniert ist, kann der Netzkabelweg zur Wandsteckdose eine zusätzliche Führung erfordern.
• Wenn eine Klemmmontage für die Tischunterseite nicht geeignet ist, sind die Montagemöglichkeiten möglicherweise eingeschränkter.
• Wenn eine Schraubmontage verwendet wird, sollte die Tischplattenunterseite die gewählte Befestigungsmethode unterstützen.
• Wenn der Zugang zu den Steckern eingeschränkt ist, kann das Ausstecken oder Umordnen von Geräten zusätzlichen Aufwand erfordern.

Die Abbildung zeigt die wichtigsten Überlegungen und möglichen Hinweise bei der Verwendung einer Untertischablage oder einer montierten Steckdosenleiste zur Verringerung der Tischkabelbewegung.

Kabelmanschetten, Clips und Kabelbinder für die gebündelte Führung

Kabelmanschetten, Kabelclips und Kabelbinder helfen, die gebündelte Führung zu organisieren, nachdem der Hauptbewegungsweg und der Netzkabelweg festgelegt sind. Eine Kabelmanschette bündelt mehrere Kabel zu einem einzigen Strang, während Kabelclips den Strang entlang ausgewählter Führungspunkte leiten. Kabelbinder helfen, zusammengehörige Kabel zusammenzuhalten, ohne den gesamten Führungsplan zu ändern.

Diese Komponenten unterstützen Bündelung und Zugriff, ersetzen aber nicht die Planung von Kabelreserve und Netzkabelführung. Kabelclips hängen von der geeigneten Befestigungsfläche ab; Kabelbinder sollten lösbar oder so gesetzt sein, dass spätere Änderungen möglich bleiben. Ein Kabelbinder darf ein Kabel nicht so stark komprimieren, dass Mantel, Biegeradius oder Beweglichkeit beeinträchtigt werden.

Eine gebündelte Führung lässt sich leichter aufrechterhalten, wenn jede Komponente ihrer vorgesehenen Funktion zugeordnet ist.

• Wenn eine Kabelmanschette mehrere Kabel enthält, kann sich die Kabelbündelung verbessern, während der Kabelzugriff weniger direkt wird.
• Wenn Kabelclips auf Klebekraft angewiesen sind, kann die Montageleistung je nach Oberfläche der Unterseite variieren.
• Wenn Kabelbinder übermäßig festgezogen werden, kann zu festes Anziehen die Führungsflexibilität verringern und den Kabelmantel unnötig belasten.
• Wenn Kabel häufig gewechselt werden, kann eine lösbare Anpassung wichtiger sein als eine maximale Bündelkompression.
• Wenn die gebündelte Führung verschiedene Kabeltypen umfasst, können die Anforderungen an den Kabelzugriff die Auswahl von Manschette, Clip oder Kabelbinder beeinflussen.

Netzkabelführung vom beweglichen Schreibtisch zur Wand

Die Netzkabelführung vom beweglichen Schreibtisch zur Wandsteckdose ist passend, wenn die Zuleitung den gesamten Verfahrweg ohne Zug, Quetschung oder Kontakt mit beweglichen Rahmenteilen mitmacht. Entfernung und Winkel zur Steckdose ändern sich mit der Tischhöhe; deshalb wird der Weg in der niedrigsten, höchsten und in Zwischenpositionen geprüft, bevor er endgültig befestigt wird.

Die Platzierung der Steckdosenleiste kann beeinflussen, wie viele Kabel zur Steckdose verlegt werden müssen. Wenn eine Steckdosenleiste näher an den angeschlossenen Geräten montiert ist, müssen möglicherweise weniger Gerätekabel den Bewegungsweg kreuzen. Die Entfernung zur Steckdose kann die Menge der benötigten Kabelreserve für die Steckdosenerreichbarkeit beeinflussen. Die Platzierung des Überspannungsschutzes sollte zugänglich bleiben, wenn Anpassungen erforderlich sind, und der Kabelweg kann von einer Trennung von beweglichen Rahmenteilen profitieren, wenn die Tischbewegung die Kabelverlegung beeinträchtigen könnte.

Entscheidungen zur Netzkabelführung lassen sich leichter bewerten, wenn bewegungsbezogene Bedingungen vor der endgültigen Kabelplatzierung geprüft werden.

• Wenn die Steckdose weiter vom Tischstandort entfernt ist, kann zusätzliche Kabelreserve erforderlich sein, um die Steckdosenerreichbarkeit zu gewährleisten.
• Wenn eine Steckdosenleiste unter dem Tisch montiert ist, müssen möglicherweise weniger Gerätekabel zur Steckdose verlegt werden.
• Wenn die Kabelreserve bei maximaler Tischhöhe begrenzt ist, kann der Weg des Netzkabels eine Anpassung erfordern.
• Wenn die Platzierung des Überspannungsschutzes den Zugriff einschränkt, können Kabeländerungen weniger bequem sein.
• Wenn der Kabelweg in der Nähe beweglicher Rahmenteile verläuft, kann eine zusätzliche Trennung helfen, Kollisionen im Kabelweg zu verringern.
• Wenn sich der Netzkabelweg zur Wandsteckdose aufgrund der Tischplatzierung ändert, müssen möglicherweise auch die Entscheidungen zur Netzkabelführung geändert werden.

Dieser Abschnitt behandelt die mechanische Führung bewegter Netzkabel, nicht elektrische Auslegung oder lokale Vorschriften. Für die Trennung dieser Themen siehe die Anleitung zur Sicherheit von Netzkabeln bei Bewegung.

Die Abbildung zeigt die wichtigsten Faktoren und Prüfungen für die Planung der Netzkabelverlegung von einem höhenverstellbaren Schreibtisch zur Wandsteckdose, um eine kontrollierte Bewegung ohne Zugbelastung zu gewährleisten.

Einzelkabelaustritt versus mehrere bewegte Kabel

Ob ein Einzelkabelaustritt oder mehrere bewegte Leitungen sinnvoller sind, hängt von Stromverteilung, Geräteanschlüssen und Wartungszugang ab. Ist die Steckdosenleiste am Tisch montiert, kann ein einzelnes Zuleitungskabel zur Wand den bewegten Netzkabelweg vereinfachen. Müssen Geräte getrennt geführt oder häufig umgesteckt werden, können mehrere bewegte Leitungen sinnvoll bleiben; dann wird jede Leitung einzeln auf Reserve und Freiraum geprüft.

Die Adapterplatzierung und der Wartungszugang können die Führungsentscheidung beeinflussen. Wenn Adapter und Stromanschlüsse in der Nähe einer montierten Steckdosenleiste gebündelt sind, kann ein Einzelkabelaustritt den Netzkabelweg zur Wandsteckdose vereinfachen. Wenn Geräte separate Kabelwege oder häufige Änderungen erfordern, können mehrere bewegte Kabel einen einfacheren Zugriff ermöglichen. Das Zugrisiko kann auch je nach Kabellänge, Steckdosenposition und der Art und Weise, wie sich Kabel während der Höhenverstellung bewegen, variieren.

Der folgende Vergleich zeigt, wie jeder Führungsansatz Kompatibilitätsentscheidungen beeinflussen kann.

Steckdosenerreichbarkeit in Sitz- und Stehposition

Die Steckdosenerreichbarkeit wird in Sitz- und Stehposition sowie während der Bewegung geprüft. Die höchste Tischposition darf die verbleibende Kabelreserve nicht aufbrauchen. Wird die Zuleitung dort straff, ist sie zu kurz für den gewählten Weg oder der Weg muss näher bzw. direkter zur Wandsteckdose geführt werden.

Die Position der Wandsteckdose, die Kabellänge und der gewählte Kabelweg beeinflussen die Stromreichweite. Wenn das Kabel den Boden berührt, kann der Bodenkontakt die Stolpergefahr erhöhen, je nachdem, wo der Weg den Arbeitsbereich kreuzt. Wenn das Kabel zu straff zwischen Tisch und Steckdose gespannt ist, kann die Zugbelastung die Führungsentscheidungen beeinflussen. Der geeignete Weg hängt von der Tischhöhe, der Steckdosenentfernung und der verfügbaren Reserve ab.

Die Steckdosenerreichbarkeit lässt sich leichter überprüfen, wenn die niedrigste und die höchste Höhe vor der endgültigen Kabelplatzierung geprüft werden.

• Wenn das Kabel nur in der Sitzposition reicht, kann zusätzliche Reserve oder ein anderer Weg erforderlich sein.
• Wenn die Stehposition die verbleibende Reserve aufhebt, kann die Zugbelastung in der Nähe der Steckdose oder des Tischanschlusses zunehmen.
• Wenn die Wandsteckdose weit vom Tischstandort entfernt ist, kann die Steckdosenerreichbarkeit stärker von der Kabellänge und der Führungsrichtung abhängen.
• Wenn das Kabel über einen Gehbereich verläuft, kann der Bodenkontakt die Stolpergefahr erhöhen.
• Wenn sich der Kabelweg während der Höhenverstellung ändert, sollte der endgültige Weg vor der Befestigung des Kabels überprüft werden.

Kompatibilitätsprüfungen vor der Auswahl eines Kabelmanagement-Systems für höhenverstellbare Schreibtische

Ein Kabelmanagement-System ist nicht allein wegen seiner Bauform kompatibel. Es passt erst dann, wenn Montagefläche, Rahmenfreiheit, Kabelbelastung, Netzkabelweg, Bewegungsbereich und Zugriffsbedarf zur konkreten Tischkonfiguration passen. Diese Bedingungen sollten vor der Befestigung geprüft und anschließend über den gesamten Verfahrweg praktisch getestet werden.

Jedes Kriterium sollte im Hinblick darauf bewertet werden, wie sich der Tisch bewegt und wie die Kabel verlegt sind. Eine Montagefläche kann die Befestigungsmöglichkeiten einschränken, wenn die Hardware nicht richtig gesichert werden kann. Die Rahmenfreiheit kann beeinflussen, ob Kabel oder Zubehör während der Höhenverstellung ausreichend Platz haben. Kabelbelastung, Geräteanzahl, Netzkabelweg und Bewegungsbereich können beeinflussen, wie viel Unterstützung oder Führungsflexibilität erforderlich ist. Die Zugriffsanforderungen können auch zukünftige Anpassungen bei Wechsel von Geräten oder Kabeln beeinflussen.

Diese Kompatibilitätsprüfungen helfen, Passungsbedingungen in praktische Auswahlkriterien zu übersetzen. Für einen breiteren Überblick über Tischpassform und Befestigungsfaktoren vergleichen Sie die folgenden Bedingungen, bevor Sie eine Führungs- oder Installationsentscheidung treffen.

Elektrische höhenverstellbare Schreibtische können zusätzliche Aufmerksamkeit erfordern, wenn sich Steuerboxen, Stromanschlüsse oder bewegliche Rahmen denselben Führungsbereich teilen. Wenn diese Komponenten einen Teil des verfügbaren Platzes einnehmen, müssen die Rahmenfreiheit und die Kabelwegentscheidungen vor der Installation möglicherweise genauer geprüft werden.

Montageplatz unter der Tischplatte

Der Montageplatz unter der Tischplatte bestimmt, ob Ablagen, Clips, Halter oder Kanäle befestigt werden können, ohne Rahmen, Motorik oder Bedienelemente zu beeinträchtigen. Nutzbar ist nur die Fläche, die während des gesamten Verfahrwegs frei bleibt und die gewählte Befestigungsart sicher aufnimmt. Schraubenlänge, Klemmgeometrie und Eignung der Oberfläche für Klebebefestigung sind deshalb gegen Tischplattendicke, Kantenform und Oberflächenbeschaffenheit zu prüfen.

Rahmenschienen können den nutzbaren Platz verringern, wenn sie denselben Bereich kreuzen, der für Kabelteile benötigt wird. Schrauben sind möglicherweise nicht für jede Tischplattendicke oder jedes Material geeignet, während Klemmen eine Kante oder Oberflächenform benötigen, die sie greifen können. Eine Klebebefestigung kann ungeeignet sein, wenn die Unterseite strukturiert, staubig oder uneben ist oder die Befestigung die tatsächliche Kabelbelastung nicht sicher trägt. Tasten, Steuerboxen und andere Bedienelemente müssen erreichbar und frei von der Kabelhardware bleiben.

Die Passung an der Unterseite lässt sich leichter beurteilen, wenn jede Montagebedingung vor der Auswahl des Kabelsystems überprüft wird.

• Wenn die Tischplattenunterseite wenig ebene Fläche aufweist, haben Ablagen oder Kanäle möglicherweise weniger sichere Montagemöglichkeiten.
• Wenn Rahmenschienen den Montageplatz kreuzen, können Kabelteile die Höhenbewegung oder den Hardwarefreiraum beeinträchtigen.
• Wenn die Tischplattendicke begrenzt ist, müssen Schrauben möglicherweise vor einer Befestigungsentscheidung genauer geprüft werden.
• Wenn Klemmen die Kanten- oder Unterseitenform nicht greifen können, sind klemmmontierte Teile möglicherweise nicht geeignet.
• Wenn Oberfläche oder Kabelbelastung eine Klebebefestigung unsicher machen, sollte eine andere geeignete Befestigungsmethode gewählt werden.
• Wenn sich Bedienelemente in der Nähe des Montagebereichs befinden, sollte die Kabelverlegung den normalen Tischbetrieb nicht behindern.

Kabelbelastung durch Monitore, Adapter und Peripheriegeräte

Die Kabelbelastung entsteht aus Anzahl, Volumen und Gewicht von Leitungen, Adaptern und Netzteilen im selben Führungsweg. Mehr Geräte vergrößern das Bündel und erhöhen die Anforderungen an Ablage und Befestigung. Die angegebene Trag- und Aufnahmekapazität der gewählten Hardware muss für das tatsächliche Kabel- und Adapterpaket ausreichen; eine allgemeine Belastungszahl lässt sich ohne konkretes Produkt nicht seriös angeben.

Monitore, Bildschirmkabel, Ladegeräte für Laptops, USB-Hubs, Netzteile und Peripheriekabel tragen alle zur Kabelbelastung bei. Ein größeres Kabelbündel kann mehr Bündelungsraum und mehr Flexibilität während der Tischbewegung erfordern. Die Ablagekapazität sollte sowohl anhand der Kabelanzahl als auch des Kabelgewichts bewertet werden, da die Belastung die Führungsstabilität und die Kabelbewegung beeinflussen kann. Wenn Netzteile und Adapter zusammengefasst sind, kann ihr kombiniertes Gewicht die Montageeignung beeinflussen.

Die Kabelbelastung lässt sich leichter einschätzen, wenn jede Quelle vor der Auswahl der Führungshardware überprüft wird.

• Wenn mehrere Monitore zusätzliche Bildschirmkabel hinzufügen, muss die Ablagekapazität möglicherweise genauer geprüft werden.
• Wenn Adapter und Netzteile in einem Bereich konzentriert sind, kann das Kabelgewicht die Montageentscheidungen beeinflussen.
• Wenn Peripheriegeräte über einen USB-Hub angeschlossen sind, kann die Kabelbündelgröße zunehmen und mehr Bündelungsraum erfordern.
• Wenn sich die Gerätebelastung häufig ändert, kann die Führungsflexibilität wichtiger sein als eine festere Kabelbündelung.
• Wenn Peripheriekabel einen Bewegungsweg teilen, kann die zusätzliche Kabelbelastung beeinflussen, wie sich das Bündel während der Tischverstellung bewegt.

Rahmenfreiheit des Tischgestells und bewegliche Teile

Rahmenfreiheit bedeutet, dass Kabel und Kabelhardware während der gesamten Tischverstellung außerhalb von Rahmenschienen, Motoren, Säulen, Steuerboxen und anderen beweglichen Teilen bleiben. Kein Teil des Kabelwegs darf einen Quetsch-, Scher- oder Kollisionsbereich kreuzen. Deshalb wird der Freiraum am bewegten Rahmen und nicht nur an der Tischplatte geprüft.

Rahmenschienen, Motorgehäuse und die Position der Steuerbox können den nutzbaren Rahmenplatz unter dem Tisch verringern. Ein Kabelweg, der zu nah an Säulen oder beweglichen Teilen vorbeiführt, kann während der Höhenverstellung auf Quetschstellen oder Kollisionszonen treffen. Der mechanische Freiraum kann je nach Tischdesign variieren, daher sollten Kabelverlegung und Hardwareplatzierung gemeinsam bewertet werden.

Die Rahmenfreiheit des Tischgestells lässt sich leichter beurteilen, wenn mögliche Bewegungsrisiken vor der Installation überprüft werden.

• Wenn Rahmenschienen den vorgesehenen Montagebereich einnehmen, hat die Kabelhardware möglicherweise weniger Platzierungsmöglichkeiten.
• Wenn der Kabelweg Quetschstellen kreuzt, kann die Kabelbewegung während der Tischverstellung eingeschränkt werden.
• Wenn Motoren oder das Motorgehäuse in der Nähe des Führungsbereichs sitzen, kann ein zusätzlicher Abstand helfen, das Störungsrisiko zu verringern.
• Wenn eine Steuerbox einen Teil des Rahmenplatzes einnimmt, kann die Hardwareplatzierung einen anderen Kabelweg erfordern.
• Wenn sich Säulen nahe am Kabelweg bewegen, sollten Kollisionszonen vor der Befestigung der Kabel überprüft werden.
• Wenn die Trennung des Kabelwegs begrenzt ist, müssen die Führungsentscheidungen möglicherweise über den gesamten Bewegungsbereich genauer geprüft werden.

So passen Sie das System an den höhenverstellbaren Schreibtisch an

Die Systemwahl sollte von der dominierenden Aufbaubedingung ausgehen: vertikale Bewegung, hohe Kabelbelastung, Stromverteilung am Tisch, begrenzter Montageplatz oder häufige Kabeländerungen. Ein einzelner Organizer muss nicht alle Aufgaben erfüllen; bei mehreren Anforderungen kann eine Kombination aus Bewegungsführung und Untertisch-Bündelung sinnvoller sein.

Bewegungsintensive Aufbauten können von einer Kabelspirale profitieren, da der Kabelweg zwischen der Tischplatte und einem festen Steckdosenbereich verläuft. Eine höhere Kabelbelastung kann den Bedarf an einer Ablage oder einer gebündelten Führungslösung erhöhen. Ein Steckdosenleistenhalter kann hilfreich sein, wenn sich die Stromanschlüsse mit dem Tisch bewegen. Manschetten, Clips und Kabelbinder können besser geeignet sein, wenn das Hauptziel die Kabelbündelung und nicht die Bewegungssteuerung ist.

Die folgende Tabelle verbindet jede Aufbaubedingung mit einem geeigneten System und dem Kompromiss, der vor einer Entscheidung geprüft werden sollte.

Entscheidungssignale sollten von der dominierenden Aufbaubedingung ausgehen, nicht von einem einzelnen Komponentenmerkmal. Wenn mehrere Führungsanforderungen bestehen, kann ein kombinierter Ansatz besser passen. Für einen breiteren Auswahlrahmen können Sie ein System für einen höhenverstellbaren Schreibtisch auswählen und dort Bewegungsbedarf, Kabelbelastung, Netzkabelweg und Montagegrenzen gemeinsam vergleichen.

Diese Produktbeispiele können den Vergleich nach den Auswahlkriterien oben fortsetzen. Eine Bauform allein garantiert keine Kompatibilität; prüfen Sie vor der Auswahl Maße, Montageart, Kapazität und Bewegungsfreiheit in der jeweiligen Produktbeschreibung.

Wann eine Kabelspirale die bessere Wahl ist

Eine Kabelspirale ist vor allem dann die bessere Wahl, wenn die vertikale Kabelbewegung das Hauptproblem darstellt: etwa wenn mehrere Leitungen vom Boden- oder Wandbereich zur bewegten Tischplatte geführt werden müssen. Sie ist keine universelle Verbesserung; bei kurzen, bereits ausreichend beweglichen Kabelwegen können einfachere Organizer genügen.

Eine Kabelspirale kann Kabel durch einen definierteren vertikalen Weg führen als einfachere Manschetten, Clips oder Kabelbinder. Die Kapazität ist wichtig, da Kabel vom Boden zum Tisch genügend Platz benötigen, um sich zu bewegen, ohne das Spiralsystem zu überfüllen. Auch die Tischplatzierung ist wichtig, da ein von der Wand entfernt positionierter Tisch den vertikalen Weg stärker freilegen kann. Der Kompromiss ist, dass eine stärkere Bündelung mehr Führungsraum und mehr Aufmerksamkeit für die Befestigungspunkte erfordern kann.

Die vertikale Kabelbewegung lässt sich leichter bewerten, wenn die wesentlichen Aufbaubedingungen vor der Wahl einer Kabelspirale geprüft werden.

• Wenn der Höhenweg groß ist, kann eine Kabelspirale eine kontrolliertere vertikale Führung bieten.
• Wenn mehrere Kabel vom Boden zum Tisch einen Weg teilen, sollte die Kapazität vor der Auswahl geprüft werden.
• Wenn der vertikale Weg gut sichtbar ist, kann eine Bündelung einen kontrollierteren Kabelweg unterstützen.
• Wenn die Tischplatzierung von der Wand entfernt ist, kann eine freiliegende Kabelbewegung ein Spiralsystem nützlicher machen.
• Wenn Kabel nur eine leichte Bündelung benötigen, können einfachere Organizer ausreichen, ohne eine Kabelspirale hinzuzufügen.

Wann eine Ablage, Manschette oder Clip-basierte Einrichtung ausreicht

Eine Ablage, Manschette oder Clip-basierte Einrichtung kann ausreichen, wenn der bewegte Kabelweg kurz, die Kabelbelastung überschaubar und die Steckdosenerreichbarkeit bereits über den vollen Verfahrweg gesichert ist. Eine am Tisch montierte Steckdosenleiste kann diesen leichten Aufbau begünstigen, weil weniger Leitungen zwischen Tisch und Wand bewegt werden.

Eine Ablage kann die Kabelbündelung unter der Tischplatte unterstützen, während eine Manschette und Clips bei der Verwaltung kürzerer Kabelwege helfen können. Diese einfachen Organizer können geeignet sein, wenn die vorhandene Steckdosenerreichbarkeit die Tischbewegung bereits unterstützt und der Kabelweg keine spezielle vertikale Führung erfordert. Der Kompromiss ist, dass ein leichterer Aufbau weniger Bündelung bieten kann, wenn die Kabelbewegung komplexer wird.

Die folgende Checkliste hilft zu erkennen, wann ein leichterer Aufbau eine sinnvolle Wahl sein kann.

• Wenn der Kabelweg kurz ist, kann eine Ablage oder Manschette mit weniger Hardware ausreichende Kabelführung bieten.
• Wenn eine montierte Steckdosenleiste die meisten Anschlüsse in der Nähe der Tischplatte hält, müssen möglicherweise weniger Kabel zur Steckdose verlegt werden.
• Wenn die Kabelbelastung gering bleibt, können Clips und Manschetten einfacher zu handhaben sein als größere Führungssysteme.
• Wenn die Steckdosenerreichbarkeit die Tischbewegung bereits berücksichtigt, können zusätzliche Führungskomponenten weniger wichtig sein.
• Wenn Platz an der Unterseite verfügbar ist, kann eine Ablage die Kabelbündelung verbessern, ohne eine spezielle Kabelspirale hinzuzufügen.
• Wenn die Kabelbewegung im Laufe der Zeit zunimmt, sollte die Einschränkung eines Clip-basierten Aufbaus überprüft werden, bevor weitere Geräte hinzugefügt werden.

Für Aufbauten, die diese Bedingungen erfüllen, kann es auch hilfreich sein, zu prüfen, wie Kabel unter einem höhenverstellbaren Schreibtisch verlegt werden, bevor der Kabelweg endgültig festgelegt wird.

Kabelprobleme am höhenverstellbaren Schreibtisch, die auf schlechte Kompatibilität hinweisen

Ziehende Kabel, durchhängende Schlaufen oder eingeklemmte Leitungen während der Tischbewegung weisen auf eine mögliche Kompatibilitätslücke hin. Solche Symptome können zeigen, dass Reserve, Kapazität, Befestigung oder Rahmenfreiheit nicht mehr zum aktuellen Aufbau passen. Prüfen Sie deshalb zuerst den betroffenen Kabelweg, bevor zusätzliche Organizer ergänzt oder das gesamte System ersetzt wird.

Eine schlechte Kompatibilität kann entstehen, wenn der Kabelweg die verfügbare Reserve überschreitet oder der Führungsraum begrenzt wird. Eine überladene Ablage kann darauf hinweisen, dass das Kabelvolumen die verfügbare Kapazität überschritten hat. Zugbelastung am Steckdosenanschluss kann auftreten, wenn der Netzkabelweg während der Höhenverstellung zu straff wird. Kabel, die an Rahmenteilen hängen bleiben, können darauf hindeuten, dass der Führungsweg während der Tischbewegung nicht genügend Freiraum bietet.

Die folgende Diagnosetabelle verbindet häufige Symptome mit wahrscheinlichen Kompatibilitätslücken, die es zu prüfen lohnt, bevor das Kabelsystem gewechselt wird.

Wenn mehrere Symptome gemeinsam auftreten, ist eine Neubewertung der Systempassung meist sinnvoller, als lediglich weiteres Zubehör hinzuzufügen. Für einen gezielteren Diagnoseprozess können Sie Kabelprobleme am höhenverstellbaren Schreibtisch beheben und die betroffene Kompatibilitätsbedingung systematisch eingrenzen.
