Sistema de gerenciamento de cabos para mesa ajustável em altura

Para uma mesa ajustável em altura, o sistema de cabos deve acompanhar toda a faixa de movimento sem tracionar conectores, cruzar partes móveis nem deixar folga solta em zonas de passagem. A escolha deve considerar em conjunto deslocamento vertical, folga de cabo, caminho de energia, espaço de montagem, carga de cabos e folga do quadro; a solução mais adequada é a que mantém esses critérios compatíveis nas posições mais baixa e mais alta da mesa.

Em uma mesa fixa, organizar cabos pode ser suficiente. Em uma mesa móvel, o mesmo feixe precisa manter folga funcional e alívio de tração enquanto o tampo muda de altura; por isso, o caminho até a tomada e a separação das partes móveis devem ser verificados junto com a organização.

Colunas-guia e correntes articuladas porta-cabos controlam principalmente o deslocamento vertical; bandejas e suportes para régua de tomadas concentram cabos e energia junto ao tampo; mangas, clipes e amarradores ajudam no agrupamento. A combinação correta depende da condição que mais limita a configuração.

O Que Torna o Gerenciamento de Cabos Diferente em uma Mesa Ajustável

O gerenciamento de cabos muda porque o tampo se move enquanto a tomada e parte dos equipamentos permanecem em posições fixas. Uma mesa fixa exige principalmente organização; uma mesa ajustável também exige deslocamento vertical, folga funcional e uma rota que não interfira no quadro. A diferença central é controlar o movimento sem transferir tração aos conectores nem deixar cabos soltos.

O que torna o gerenciamento de cabos diferente em uma mesa ajustável fica mais claro quando os caminhos dos cabos para uma mesa fixa e uma mesa ajustável são vistos juntos. A imagem compara como a folga vertical, a folga do quadro e um tampo móvel afetam o roteamento dos cabos.

Uma mesa ajustável pode precisar de deslocamento adicional dos cabos porque o tampo muda de posição. Se o comprimento do cabo, a posição da tomada, a superfície de montagem ou a carga do dispositivo mudarem, a quantidade de folga vertical necessária também pode mudar. Cabos em movimento podem passar perto de peças móveis, então a folga do quadro pode influenciar as decisões de roteamento. Para contexto mais amplo sobre princípios de organização de cabos, consulte o guia do sistema de gerenciamento de cabos para mesa. Um organizador de mesa fixa ainda pode ser adequado quando consegue acomodar o movimento com segurança, em vez de apenas fixar cabos em uma posição estática.

A comparação abaixo destaca o que muda quando um tampo se move e o que permanece semelhante à organização de cabos de mesa fixa.

Mesa Fixa	Mesa Ajustável
As rotas dos cabos geralmente permanecem na mesma posição.	As rotas dos cabos se movem durante o deslocamento vertical.
Necessidade limitada de folga vertical.	Folga vertical pode ser necessária para suportar o movimento.
O movimento do quadro geralmente não é uma preocupação de roteamento.	A folga do quadro pode afetar as decisões de roteamento dos cabos.
Foca principalmente na organização dos cabos.	Foca tanto na organização quanto na compatibilidade de movimento.

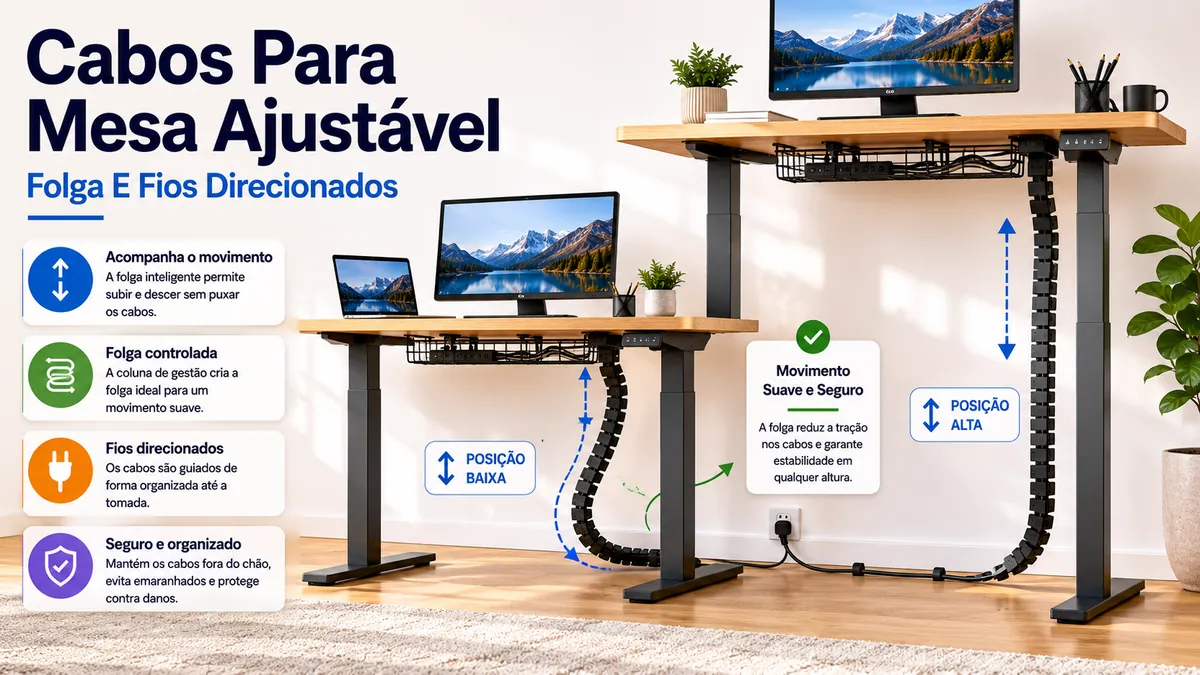

Planejamento de Alcance de Movimento e Folga de Cabos

O planejamento de alcance de movimento e folga de cabos depende da distância entre as posições mais baixa e mais alta da mesa. Quanto maior o deslocamento, mais importante é manter comprimento útil suficiente para o percurso completo, sem transferir a carga do feixe para conectores, clipes ou tomadas. O teste relevante é o ciclo completo de altura, não uma única posição.

O planejamento de alcance de movimento e folga de cabos se torna mais fácil de avaliar quando todo o caminho dos cabos é visto ao longo do deslocamento vertical completo da mesa. O diagrama mostra como uma folga de serviço, o caminho do cabo de alimentação e um possível ponto de tensão podem mudar entre as posições sentada e em pé.

Avalie o feixe ao longo de toda a faixa de movimento. Um cabo ligado diretamente à tomada de parede pode exigir mais deslocamento do que uma configuração em que a régua de tomadas se move com a mesa. A folga de serviço deve permitir o movimento com curvas suaves, enquanto o alívio de tração evita que conectores e pontos de fixação recebam o esforço mecânico do feixe.

A lista de verificação abaixo destaca condições que podem influenciar o planejamento de folga de cabos e as decisões de compatibilidade.

• Se o deslocamento vertical for grande em relação ao comprimento disponível do cabo, o tração no cabo pode se tornar um risco de roteamento.
• Se a folga de serviço for pequena demais para o caminho do cabo, o esforço mecânico no conector pode aumentar durante o movimento da mesa.
• Se o cabo do piso à mesa percorrer uma rota mais longa, folga adicional pode ser necessária para suportar o deslocamento do cabo.
• Se a tomada de parede estiver posicionada fora do caminho da mesa, a rota do cabo de alimentação pode afetar o planejamento da folga.
• Se uma régua de tomadas fixada à mesa se mover com a mesa, os requisitos de deslocamento do cabo podem ser diferentes de uma conexão de tomada fixa.
• Se o feixe de cabos passar perto de componentes móveis da mesa, as decisões de alívio de tração e roteamento podem exigir mais atenção.

Deslocamento vertical total e comprimento do cabo

O deslocamento vertical total e o comprimento do cabo devem ser verificados na posição mais alta antes do roteamento final. O cabo é curto para a rota quando a folga funcional desaparece e o conector começa a receber tração. Se isso ocorrer, mude a rota ou use um cabo apropriado ao percurso; não tente compensar prendendo o feixe com mais força.

Altura da mesa, comprimento do cabo e número de mudanças de direção formam a mesma relação de alcance. Curvas e desvios consomem comprimento útil, portanto a verificação deve considerar o caminho real, incluindo os pontos de ancoragem, e não apenas a distância em linha reta entre dispositivo e tomada.

O deslocamento vertical total e o comprimento do cabo são mais fáceis de verificar quando cada condição de dimensionamento é revisada antes de fixar os cabos.

• Se a posição mais alta reduzir significativamente a folga restante, o comprimento do cabo pode precisar de revisão adicional antes do roteamento.
• Se a rota do cabo incluir pontos de curvatura extras, o alcance do cabo pode ser reduzido ao longo do trajeto de deslocamento.
• Se a altura da mesa aumentar além da suposição original de roteamento, o deslocamento vertical total pode alterar os requisitos de comprimento do cabo.
• Se a folga restante desaparecer na altura máxima, pode surgir tensão perto dos conectores ou pontos de roteamento.
• Se um cabo atingir a posição em pé com flexibilidade limitada, a rota do cabo pode precisar de ajuste antes da colocação final.

Este gráfico mostra as principais condições e fatores complicadores para verificar o comprimento do cabo na posição mais alta da mesa.

Controle da folga de serviço e alívio de tração

A folga de serviço é o comprimento extra que permite ao cabo acompanhar o movimento sem ficar esticado. Ela deve ser suficiente para a faixa completa de altura, mas contida o bastante para não cair em partes móveis ou áreas de passagem. O alívio de tração depende também do ponto de ancoragem, do raio de curvatura e da posição do conector.

Clipes ou amarradores apertados demais podem concentrar esforço em uma curva e reduzir a mobilidade do cabo. Pontos de ancoragem frouxos ou mal posicionados podem deixar a folga cair no caminho do quadro. O objetivo é permitir movimento previsível sem usar o conector como ponto de sustentação.

Use os pontos abaixo para controlar a folga sem tratar um formato de alça como adequado para toda configuração de mesa ajustável.

• Mantenha a folga de serviço grande o suficiente para o movimento, mas evite folga solta que possa cair abaixo da mesa.
• Posicione um ponto de ancoragem onde o cabo possa se mover sem puxar diretamente o conector.
• Verifique o raio de curvatura próximo a clipes e amarradores para que o caminho do cabo não fique fortemente comprimido.
• Evite apertar demais os amarradores, pois o movimento restrito pode aumentar o esforço mecânico no conector durante mudanças de altura.
• Evite posicionar a folga de serviço perto de partes móveis do quadro, onde o alívio do cabo pode se tornar um ponto de enganchamento.

Este gráfico mostra os principais requisitos e armadilhas comuns para controlar a folga de cabos e o alívio de tração em uma configuração de mesa ajustável.

Componentes de Gerenciamento de Cabos para Mesa Ajustável em Configurações Móveis

Os componentes para uma mesa ajustável cumprem funções diferentes: alguns guiam o movimento vertical, outros concentram cabos e energia junto ao tampo e outros apenas agrupam ou direcionam o feixe. Colunas-guia e correntes articuladas porta-cabos atuam no deslocamento; bandejas e suportes para régua de tomadas organizam a área sob a mesa; mangas, clipes e amarradores refinam o roteamento.

Os componentes de gerenciamento de cabos para mesa ajustável em configurações móveis variam conforme a rota do cabo, o movimento da mesa e as condições de montagem. Uma coluna-guia para cabos ou corrente articulada porta-cabos pode ser útil quando os cabos precisam de deslocamento vertical controlado. Uma bandeja sob a mesa pode agrupar cabos e adaptadores próximos à superfície de trabalho. Um suporte para régua de tomadas pode reduzir o deslocamento dos cabos entre dispositivos conectados e conexões de energia quando montado na mesa. Uma manga para cabos, clipes e amarradores podem ajudar a organizar cabos agrupados, embora geralmente forneçam controle de roteamento em vez de suporte ao movimento.

Os componentes de gerenciamento de cabos para mesa ajustável em configurações móveis se tornam mais fáceis de avaliar quando os componentes visíveis são identificados por função. A imagem identifica as principais peças usadas para guiar o movimento, manter conexões de energia e organizar caminhos de cabos em uma mesa ajustável em altura.

A tabela abaixo organiza as peças do organizador de cabos por função de movimento, condições adequadas e limitações comuns.

Peça	Função de movimento	Melhor condição	Limitação
Coluna-guia para cabos	Guia o deslocamento vertical dos cabos	Rotas de cabo do piso à mesa	Pode não agrupar todos os cabos do tampo
Corrente articulada porta-cabos	Controla o caminho de movimento dos cabos	Mudanças frequentes de altura da mesa	A adequação depende do volume de cabos e do roteamento
Bandeja sob a mesa	Agrupa cabos próximos ao tampo	Múltiplos dispositivos conectados	Suporte limitado ao movimento vertical
Suporte para régua de tomadas	Mantém conexões de energia fixadas à mesa	Distribuição de energia montada	Depende do espaço de montagem
Manga para cabos	Agrupa cabos juntos	Caminhos de cabos compartilhados	Pode reduzir o acesso rápido aos cabos
Clipes	Mantém a rota do cabo no lugar	Pontos de roteamento definidos	Capacidade limitada de agrupamento
Amarradores	Fixa cabos agrupados	Gerenciamento de feixe de cabos	Podem limitar o acesso se apertados demais

Um sinal útil de decisão é se uma peça gerencia o movimento ou organiza principalmente o roteamento. Colunas-guia e correntes articuladas porta-cabos suportam principalmente o deslocamento vertical, enquanto bandejas, mangas para cabos, clipes e amarradores suportam principalmente agrupamento e acesso. A combinação adequada depende das necessidades de deslocamento dos cabos, carga dos dispositivos, superfície de montagem e requisitos de acesso aos cabos.

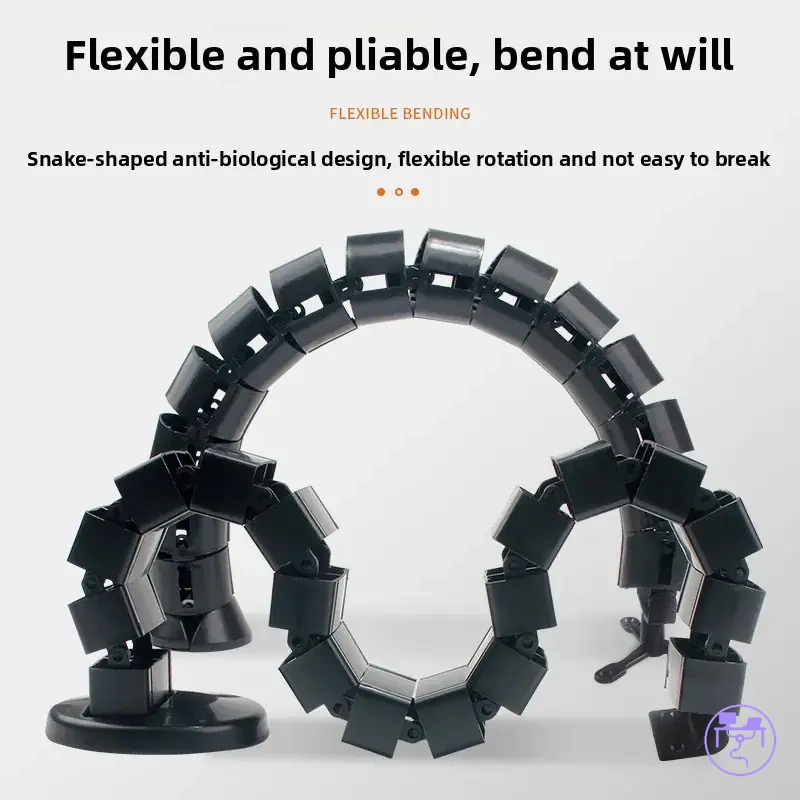

Colunas-guia e correntes articuladas porta-cabos

Uma coluna-guia para cabos e uma corrente articulada porta-cabos são componentes que guiam cabos entre um tampo móvel e o piso ou área de parede. Ambas suportam o movimento vertical ajudando os cabos a seguir um caminho controlado conforme a altura da mesa muda. A função delas é gerenciar o deslocamento dos cabos em vez de simplesmente agrupar cabos sob a mesa.

Uma coluna-guia para cabos geralmente enfatiza a contenção visual e o alcance ao piso, enquanto uma corrente articulada porta-cabos pode fornecer um caminho de movimento mais estruturado por meio de seções interligadas. A adequação de cada opção depende da capacidade de cabos, do comprimento do cabo e do posicionamento da mesa. Um ponto de fixação próximo ao tampo e outro próximo ao caminho do piso podem ajudar a manter o movimento controlado quando os cabos percorrem uma faixa de altura maior. A flexibilidade também pode afetar as escolhas de roteamento quando o feixe de cabos muda de direção.

Critério de escolha: use esse tipo de componente quando o problema principal for o percurso vertical entre uma parte móvel e uma área fixa. O feixe precisa caber no espaço útil do guia sem compressão e manter flexibilidade em todo o curso; se o problema for apenas agrupar cabos próximos ao tampo, uma solução mais simples pode ser suficiente.

Este gráfico explica a função comum das colunas-guia para cabos e correntes articuladas porta-cabos no gerenciamento do deslocamento de cabos entre uma mesa móvel e o piso, suas principais diferenças e os principais fatores a considerar ao escolher entre elas.

Bandejas sob a mesa e réguas de tomadas fixadas à mesa

Uma bandeja sob a mesa e uma régua de tomadas fixada à mesa podem reduzir quantos cabos precisam percorrer a rota móvel até a parede. A bandeja concentra cabos, adaptadores e fontes sob o tampo; a régua mantém as conexões de energia próximas aos dispositivos. Assim, normalmente apenas o cabo de alimentação da régua precisa vencer o percurso até a tomada, quando essa configuração é compatível.

A adequação depende do volume e peso do conjunto, das dimensões dos adaptadores, do espaço de montagem e do método de fixação. A bandeja ou suporte escolhido deve acomodar a carga sem bloquear controles ou partes móveis, e os plugues devem continuar acessíveis para manutenção.

O agrupamento de cabos sob a mesa é mais fácil de avaliar quando as principais condições de compatibilidade são revisadas antes de selecionar os componentes.

• Se a capacidade da bandeja for limitada, adaptadores maiores podem reduzir o espaço para cabos adicionais.
• Se o tamanho do adaptador exceder a área disponível da bandeja, o agrupamento de cabos pode se tornar mais difícil.
• Se uma régua de tomadas fixada à mesa estiver posicionada longe dos dispositivos conectados, o caminho da tomada pode exigir roteamento adicional.
• Se a fixação por grampo não for adequada para a parte inferior da mesa, as opções de montagem podem ser mais limitadas.
• Se a fixação por parafuso for usada, a superfície inferior deve suportar o método de fixação selecionado.
• Se o acesso aos plugues for restrito, desconectar ou reorganizar dispositivos pode exigir esforço adicional.

Este gráfico descreve as principais considerações e possíveis alertas ao usar uma bandeja sob a mesa ou uma régua de tomadas fixada à mesa para reduzir o movimento dos cabos da mesa.

Mangas, clipes e amarradores para roteamento agrupado

Mangas para cabos, clipes e amarradores ajudam a organizar o roteamento agrupado após o caminho de movimento principal e o caminho de energia serem estabelecidos. Uma manga para cabos agrupa múltiplos cabos em um único feixe, enquanto clipes guiam o feixe ao longo de pontos de roteamento selecionados. Amarradores ajudam a manter cabos relacionados juntos sem alterar o plano geral de roteamento.

Mangas, clipes e amarradores não substituem a folga necessária para o movimento. Eles organizam um caminho já compatível. Prefira fixações removíveis quando cabos mudam com frequência e evite comprimir o feixe a ponto de limitar curvas ou acesso aos conectores.

O roteamento agrupado é mais fácil de manter quando cada componente é adequado à sua função pretendida.

• Se uma manga para cabos contiver múltiplos cabos, o agrupamento pode melhorar enquanto o acesso aos cabos se torna menos direto.
• Se os clipes dependerem da resistência adesiva, o desempenho da montagem pode variar conforme a superfície inferior.
• Se os amarradores forem apertados excessivamente, o risco de aperto excessivo pode reduzir a flexibilidade de roteamento e as opções de ajuste.
• Se os cabos forem trocados com frequência, o ajuste removível pode ser mais importante do que a compressão máxima do feixe.
• Se o roteamento agrupado incluir diferentes tipos de cabo, os requisitos de acesso podem influenciar a seleção da manga, clipe ou amarrador.

Roteamento de Energia da Mesa Móvel para a Parede

O roteamento de energia entre a mesa móvel e a tomada precisa manter alcance nas posições mais baixa e mais alta sem tração mecânica. Como a distância e o ângulo mudam durante o ajuste, o cabo de alimentação deve ter folga funcional em todo o curso e permanecer fora de pontos de compressão, articulações e áreas de circulação.

O posicionamento da régua de tomadas pode afetar quantos cabos precisam percorrer o caminho até a tomada. Se uma régua de tomadas for montada mais próxima dos dispositivos conectados, menos cabos de dispositivos podem precisar cruzar o caminho móvel. A distância da tomada pode influenciar a quantidade de folga do cabo necessária para o alcance da tomada. O posicionamento do protetor contra surtos deve permanecer acessível quando ajustes forem necessários, e o caminho do cabo pode se beneficiar da separação de partes móveis do quadro quando o movimento da mesa puder afetar o deslocamento do cabo.

As decisões de roteamento de energia são mais fáceis de avaliar quando as condições relacionadas ao movimento são revisadas antes da colocação final dos cabos.

• Se a tomada estiver mais distante do local da mesa, folga adicional do cabo pode ser necessária para manter o alcance da tomada.
• Se uma régua de tomadas for montada sob a mesa, menos cabos de dispositivos podem precisar percorrer o caminho até a tomada.
• Se a folga do cabo for limitada na altura máxima da mesa, o caminho do cabo de alimentação pode precisar de ajuste.
• Se o posicionamento do protetor contra surtos limitar o acesso, as trocas de cabos podem se tornar menos práticas.
• Se o caminho do cabo passar perto de partes móveis do quadro, separação adicional pode ajudar a reduzir interferência no roteamento.
• Se o caminho da tomada mudar devido ao posicionamento da mesa, as decisões de roteamento de energia também podem precisar mudar.

Limite desta orientação: estas decisões tratam de movimento, alcance e organização dos cabos, não de projeto elétrico. Para capacidade nominal e uso seguro de extensões ou réguas, siga as instruções do fabricante e orientações elétricas aplicáveis; veja também segurança do cabo de alimentação durante o movimento.

Este gráfico mostra os principais fatores e verificações para planejar o roteamento do cabo de alimentação de uma mesa ajustável em altura até a tomada de parede, garantindo movimento controlado sem tensão.

Saída de cabo único versus múltiplos cabos em movimento

A escolha entre uma única saída de energia e vários cabos em movimento depende de onde a energia é distribuída. Quando uma régua de tomadas fica fixada à mesa, um único cabo até a parede pode reduzir o número de cabos que atravessam o percurso móvel. Vários cabos ainda podem ser necessários quando dispositivos exigem rotas independentes ou acesso individual mais frequente.

O posicionamento do adaptador e o acesso para manutenção podem influenciar a decisão de roteamento. Se adaptadores e conexões de energia estiverem agrupados perto de uma régua de tomadas fixada à mesa, uma saída de cabo único pode simplificar o caminho de energia até a tomada de parede. Se os dispositivos exigirem rotas de cabo separadas ou trocas frequentes, múltiplos cabos em movimento podem fornecer acesso mais fácil. O risco de tração nos conectores também pode variar com base no comprimento do cabo, posição da tomada e como os cabos se movem durante o ajuste de altura.

A comparação abaixo destaca como cada abordagem de roteamento pode afetar as decisões de compatibilidade.

Saída de cabo único	Múltiplos cabos em movimento
Pode reduzir o número de cabos que percorrem até a tomada de parede.	Permite caminhos de cabo separados para diferentes dispositivos.
Geralmente depende da montagem da régua de tomadas próxima ao tampo.	Pode exigir atenção adicional ao risco de tração nos conectores e emaranhamento.
Pode simplificar o planejamento de alcance da tomada quando os cabos estão agrupados.	Pode fornecer acesso de manutenção mais fácil para conexões individuais.
Depende do posicionamento do adaptador e do espaço de montagem disponível.	Depende das condições de roteamento dos cabos e das necessidades de gerenciamento dos fios.

Alcance da tomada nas posições sentada e em pé

O alcance da tomada deve ser testado nas posições sentada e em pé, incluindo o caminho real do cabo. Se a altura máxima elimina a folga e transfere tração para o plugue, para a tomada ou para a conexão da mesa, a rota não está adequada. Ajuste o caminho ou o comprimento antes de prender definitivamente o cabo.

A posição da tomada de parede, o comprimento do cabo e o caminho do cabo selecionado afetam o alcance da energia. Se o cabo tocar o chão, o contato com o piso pode aumentar a exposição a tropeços, dependendo de onde a rota cruza a área de trabalho. Se o cabo for levantado com muita força entre a mesa e a tomada, a tração no cabo pode afetar as decisões de roteamento. A rota adequada depende da altura da mesa, da distância da tomada e da folga disponível.

O alcance da tomada é mais fácil de verificar quando a altura mais baixa e a altura mais alta são verificadas antes da colocação final dos cabos.

• Se o cabo alcançar apenas na posição sentada, folga adicional ou uma rota diferente podem ser necessárias.
• Se a posição em pé eliminar a folga restante, a tração no cabo pode aumentar perto da tomada ou da conexão da mesa.
• Se a tomada de parede estiver distante do caminho da mesa, o alcance da tomada pode depender mais do comprimento do cabo e da direção do roteamento.
• Se o cabo repousar sobre uma área de circulação, o contato com o piso pode aumentar a exposição a tropeços.
• Se a rota do cabo mudar durante o ajuste de altura, o caminho final deve ser revisado antes de fixar o cabo.

Verificações de Compatibilidade Antes de Escolher um Sistema de Cabos para Mesa Ajustável

A compatibilidade não depende de um único acessório. Um sistema é adequado quando superfície de montagem, folga do quadro, carga de cabos, caminho de energia, faixa de movimento e necessidade de acesso funcionam juntos sem restringir o ajuste da mesa. Verifique essas relações antes de escolher o hardware.

Cada critério deve ser avaliado em relação a como a mesa se move e como os cabos são roteados. Uma superfície de montagem pode limitar as opções de fixação se o hardware não puder ser fixado adequadamente. A folga do quadro pode afetar se cabos ou acessórios têm espaço suficiente durante mudanças de altura. A carga de cabos, a quantidade de dispositivos, o caminho de energia e o alcance de movimento podem influenciar o suporte ou a flexibilidade de roteamento necessária. As necessidades de acesso também podem afetar ajustes futuros quando dispositivos ou cabos forem alterados.

Use a matriz abaixo para transformar as condições da mesa em critérios de seleção. Para aprofundar a montagem, consulte compatibilidade da mesa e fatores de fixação antes de decidir o roteamento ou a instalação.

Critério	Condição a verificar	Risco de compatibilidade	Sinal de decisão
Superfície de montagem	Área útil e método de fixação compatíveis com o tampo	Fixação instável ou interferência com o quadro	Confirmar material, geometria e fixação antes do componente
Folga do quadro	Separação de barras, motores, colunas e zonas de compressão	Contato, enganchamento ou compressão durante o movimento	Testar a rota em todo o ciclo de altura
Carga de cabos	Volume, quantidade e peso de cabos, fontes e adaptadores	Bandeja ou fixação sem espaço/capacidade suficiente	Comparar o conjunto com a capacidade do componente escolhido
Caminho de energia	Rota real entre mesa móvel e tomada	Tração no plugue, na tomada ou na conexão da mesa	Manter folga funcional nas alturas mínima e máxima
Alcance de movimento	Curso completo entre as posições mais baixa e mais alta	Cabo, clipe ou acessório limita o deslocamento	Executar um ciclo completo antes da fixação final
Necessidades de acesso	Frequência de troca de cabos e acesso a plugues	Manutenção difícil ou necessidade de desmontar o feixe	Priorizar fixações removíveis e pontos acessíveis

Mesas elétricas ajustáveis podem exigir atenção adicional quando caixas de controle, conexões de energia ou quadros móveis compartilham a mesma área de roteamento. Se esses componentes ocuparem parte do espaço disponível, as decisões de folga do quadro e caminho do cabo podem precisar de revisão mais detalhada antes da instalação.

Espaço de montagem sob o tampo da mesa

O espaço de montagem sob o tampo determina se bandejas, clipes, suportes ou canais podem ser fixados sem interferir no quadro. A área útil precisa acomodar o componente e o método de fixação. Parafusos, grampos e adesivos só são adequados quando compatíveis com o material, a espessura e a geometria do tampo; confirme as limitações da mesa e do acessório antes da instalação.

As barras do quadro podem reduzir o espaço útil quando cruzam a mesma área necessária para os componentes de cabo. Parafusos podem não ser adequados para toda espessura ou material do tampo, enquanto grampos precisam de uma borda ou formato de superfície que possam segurar. As limitações do adesivo podem ser relevantes quando a superfície inferior for texturizada, empoeirada, irregular ou exposta à carga dos cabos. Os controles de acesso devem permanecer acessíveis se a mesa tiver botões, caixas de controle ou outros componentes na parte inferior.

A compatibilidade da montagem sob o tampo é mais fácil de avaliar quando cada condição de montagem é verificada antes de escolher o sistema de cabos.

• Se a parte inferior do tampo tiver pouca área plana, bandejas ou canais podem ter menos opções de montagem segura.
• Se as barras do quadro cruzarem o espaço de montagem, os componentes de cabo podem interferir no movimento de altura ou na folga do hardware.
• Se a espessura do tampo for limitada, os parafusos podem precisar de revisão mais detalhada antes de qualquer decisão de fixação.
• Se os grampos não conseguirem segurar a borda ou o formato da parte inferior, peças montadas com grampo podem não ser adequadas.
• Se as limitações do adesivo forem prováveis devido à textura da superfície ou à carga dos cabos, clipes adesivos podem precisar de outro método de suporte.
• Se os controles de acesso estiverem próximos à área de montagem, o roteamento dos cabos deve evitar bloquear a operação normal da mesa.

Carga de cabos de monitores, adaptadores e periféricos

A carga de cabos é a combinação de volume, quantidade e peso de cabos, adaptadores e fontes que compartilham o mesmo caminho. Mais dispositivos podem ocupar a seção útil da bandeja, aumentar o peso sobre a fixação e reduzir a flexibilidade do feixe durante o movimento.

Monitores, cabos de vídeo, carregadores de notebook, hubs USB, fontes e periféricos contribuem para essa carga. A capacidade deve ser conferida no componente escolhido tanto para espaço útil quanto para carga suportada; fontes grandes podem consumir área de bandeja mesmo quando a quantidade de cabos é pequena.

A carga de cabos é mais fácil de avaliar quando cada fonte é revisada antes de selecionar o hardware de roteamento.

• Se múltiplos monitores adicionarem mais cabos de vídeo, a capacidade da bandeja pode precisar de revisão mais detalhada.
• Se adaptadores e fontes de alimentação estiverem concentrados em uma área, o peso dos cabos pode afetar as decisões de montagem.
• Se periféricos se conectarem através de um hub USB, o tamanho do feixe de cabos pode aumentar e exigir mais espaço de agrupamento.
• Se a carga de dispositivos mudar com frequência, a flexibilidade de roteamento pode ser mais importante do que um agrupamento mais apertado dos cabos.
• Se cabos de periféricos compartilharem um caminho de movimento, a carga adicional de cabos pode influenciar como o feixe se desloca durante o ajuste da mesa.

Folga do quadro da mesa e partes móveis

A folga do quadro é o espaço necessário para que cabos e organizadores permaneçam separados de barras, motores, colunas e outras partes móveis. Se qualquer cabo ou acessório tocar, prender ou cruzar uma zona de compressão durante o ciclo de altura, a rota deve ser reposicionada. A verificação precisa considerar o quadro móvel, não apenas a área livre sob o tampo.

As barras do quadro, a carcaça do motor e a posição da caixa de controle podem reduzir o espaço útil do quadro sob a mesa. Um caminho de cabos que passa muito próximo a colunas ou partes móveis pode encontrar pontos de compressão ou zonas de colisão durante o ajuste de altura. A folga mecânica pode variar conforme o design da mesa, portanto o roteamento dos cabos e o posicionamento do hardware devem ser avaliados em conjunto.

A folga do quadro da mesa é mais fácil de avaliar quando os riscos potenciais de movimento são revisados antes da instalação.

• Se as barras do quadro ocuparem a área de montagem pretendida, o hardware de cabos pode ter menos opções de posicionamento.
• Se o caminho dos cabos cruzar pontos de compressão, o movimento dos cabos pode se tornar restrito durante o deslocamento da mesa.
• Se motores ou a carcaça do motor estiverem próximos à área de roteamento, separação adicional pode ajudar a reduzir o risco de interferência.
• Se uma caixa de controle ocupar parte do espaço do quadro, o posicionamento do hardware pode exigir um caminho de cabos diferente.
• Se as colunas se moverem próximas ao caminho dos cabos, as zonas de colisão devem ser verificadas antes de fixar os cabos.
• Se a separação do caminho dos cabos for limitada, as decisões de roteamento podem precisar de revisão mais detalhada em toda a faixa de movimento.

Como Adequar o Sistema à Configuração da Mesa Ajustável

Adequar o sistema à mesa ajustável significa escolher a solução que resolve a condição dominante sem criar um novo conflito de montagem ou movimento. Use o deslocamento vertical, a carga de cabos, o caminho de energia e o espaço disponível como critérios; quando duas ou mais condições são relevantes, uma combinação de componentes pode ser mais coerente do que um único organizador.

Configurações com muito movimento podem se beneficiar de uma coluna-guia para cabos, pois o caminho do cabo percorre entre o tampo e uma área fixa de tomada. Carga de cabos maior pode aumentar a necessidade de uma bandeja ou solução de roteamento agrupado. Um suporte para régua de tomadas pode ajudar quando as conexões de energia se movem com a mesa. Mangas, clipes e amarradores podem ser mais adequados quando o objetivo principal é o agrupamento de cabos em vez do controle de movimento.

A tabela abaixo conecta cada condição da configuração a um sistema adequado e à contrapartida que deve ser revisada antes de tomar uma decisão.

Condição da configuração	Perfil de solução	Contrapartida	Verificar antes de escolher
Mudanças frequentes de altura e longo deslocamento do cabo	Coluna-guia para cabos	Pode exigir espaço de roteamento dedicado	Verificar alcance de movimento e folga do caminho do cabo
Múltiplos monitores, adaptadores e periféricos	Bandeja	Capacidade disponível pode limitar o espaço de agrupamento	Revisar carga de cabos e espaço de montagem na parte inferior
Distribuição de energia montada na mesa	Suporte para régua de tomadas	O posicionamento afeta o roteamento da tomada	Verificar caminho de energia e requisitos de acesso
Roteamento leve de acessórios e cabos agrupados	Manga, clipes e amarradores	Podem oferecer menos controle de movimento	Confirmar flexibilidade de roteamento e necessidades de acesso aos cabos
Necessidades mistas de movimento e gerenciamento de cabos	Kits combinados	Mais componentes podem exigir planejamento adicional	Adequar cada peça à condição da configuração

Os sinais de decisão devem vir da condição dominante da configuração, e não de uma característica isolada de um componente. Se houver múltiplas demandas de roteamento, uma abordagem combinada pode fornecer uma adequação mais próxima do sistema. Para uma estrutura mais ampla para escolher um sistema para mesa ajustável, compare as necessidades de movimento, carga de cabos, caminho de energia e limites de montagem antes de selecionar uma abordagem de gerenciamento de cabos.

Depois de confirmar a compatibilidade, os exemplos abaixo podem servir como pontos de comparação. Os links levam a páginas de produto de terceiros; preço, disponibilidade, variantes e condições comerciais podem mudar na página de destino, por isso compare esses dados no momento da compra.

Quando uma coluna-guia para cabos é a opção mais adequada

Uma coluna-guia para cabos é a opção mais adequada quando o movimento vertical é o principal problema de roteamento: grande deslocamento da mesa, vários cabos entre piso e tampo ou uma rota vertical exposta que precisa permanecer contida. Ela não é uma atualização universal; o ganho depende de existir espaço para fixação e capacidade compatível com o feixe.

Uma coluna-guia para cabos pode guiar cabos através de uma rota vertical mais definida do que mangas, clipes ou amarradores mais simples. A capacidade é importante porque cabos do piso ao tampo precisam de espaço suficiente para se mover sem sobrecarregar o sistema da coluna. O posicionamento da mesa também é importante porque uma mesa posicionada longe da parede pode deixar a rota vertical mais exposta. A contrapartida é que uma contenção mais forte pode exigir mais espaço de roteamento e mais atenção aos pontos de fixação.

O movimento vertical dos cabos é mais fácil de avaliar quando as principais condições da configuração são verificadas antes de escolher uma coluna-guia para cabos.

• Se o deslocamento vertical for grande, uma coluna-guia para cabos pode fornecer orientação vertical mais controlada.
• Se vários cabos do piso ao tampo compartilharem uma rota, a capacidade deve ser verificada antes da seleção.
• Se a rota vertical for altamente visível, a contenção pode suportar um caminho de cabo mais definido.
• Se o posicionamento da mesa for afastado da parede, o movimento exposto do cabo pode tornar um sistema de coluna mais útil.
• Se os cabos precisarem apenas de agrupamento leve, organizadores mais simples podem ser suficientes sem adicionar uma coluna-guia para cabos.

Quando uma configuração com bandeja, manga ou clipes é suficiente

Uma configuração com bandeja, manga ou clipes pode ser suficiente quando o deslocamento dos cabos é curto, a carga é moderada e a rota já alcança toda a faixa de altura sem tração. Se uma régua de tomadas fixada à mesa concentrar as conexões junto ao tampo, menos cabos precisam percorrer o caminho até a parede.

Uma bandeja pode suportar o agrupamento de cabos sob o tampo, enquanto uma manga e clipes podem ajudar a gerenciar rotas de cabo mais curtas. Esses organizadores simples podem ser adequados quando o alcance existente da tomada já suporta o movimento da mesa e quando o deslocamento do cabo não exige orientação vertical dedicada. A contrapartida é que uma configuração mais leve pode oferecer menos contenção quando o movimento dos cabos se torna mais complexo.

A lista de verificação abaixo ajuda a identificar quando uma configuração mais leve pode ser uma escolha razoável.

• Se o deslocamento do cabo for curto, uma configuração com bandeja ou manga pode fornecer suporte de roteamento suficiente com menos hardware.
• Se uma régua de tomadas fixada à mesa mantiver a maioria das conexões próximas ao tampo, menos cabos podem precisar percorrer o caminho até a tomada.
• Se a carga de cabos permanecer baixa, clipes e mangas podem ser mais fáceis de gerenciar do que sistemas de roteamento maiores.
• Se o alcance da tomada já acomodar o movimento da mesa, componentes de roteamento adicionais podem ser menos importantes.
• Se houver espaço disponível na parte inferior, uma bandeja pode melhorar o agrupamento de cabos sem adicionar uma coluna-guia dedicada.
• Se o movimento dos cabos aumentar ao longo do tempo, a limitação de uma configuração baseada em clipes deve ser revisada antes de adicionar mais dispositivos.

Para configurações que atendem a essas condições, também pode ser útil revisar como como rotear cabos sob uma mesa ajustável antes de finalizar o caminho dos cabos.

Problemas de Cabos em Mesa Ajustável que Indicam Má Compatibilidade

Cabos tracionados, folgas soltas, cabos comprimidos ou acessórios que se soltam durante o movimento podem indicar incompatibilidade entre a rota e a configuração da mesa. Esses sintomas apontam para relações que devem ser verificadas — alcance, carga, fixação e folga do quadro — antes de simplesmente adicionar mais acessórios.

Quando o deslocamento excede a folga disponível, a tração aparece perto de conectores e tomadas. Uma bandeja sobrecarregada pode indicar falta de espaço ou capacidade de suporte, enquanto cabos que engancham no quadro indicam que a rota invade uma zona móvel ou de compressão. O sintoma orienta qual atributo deve ser corrigido.

A tabela de diagnóstico abaixo conecta sintomas comuns a lacunas prováveis de compatibilidade que valem a pena verificar antes de trocar o sistema de cabos.

Sintoma	Possível problema de compatibilidade	Verificar	O que significa
Cabos tracionados	Folga ou deslocamento de cabo limitado	Revisar o movimento dos cabos em diferentes alturas da mesa	O caminho de roteamento pode não corresponder ao deslocamento da mesa.
Folgas soltas	Excesso de comprimento do cabo ou roteamento sem suporte	Verificar pontos de suporte dos cabos	O caminho do cabo pode não ter controle suficiente.
Cabos comprimidos	Folga insuficiente perto de partes móveis	Inspecionar áreas de movimento do quadro	O caminho de roteamento pode cruzar um espaço restrito.
Clipes soltos	Condições de montagem não suportam mais a carga de cabos	Verificar peso dos cabos e superfícies de fixação	O organizador pode não corresponder às demandas atuais de roteamento.
Bandeja sobrecarregada	Capacidade não corresponde mais ao volume de cabos	Revisar espaço na bandeja e quantidade de cabos	A carga de cabos pode exceder a área de agrupamento pretendida.
Tração junto à tomada	Caminho de energia curto ou sem folga suficiente	Verificar alcance da tomada durante o movimento da mesa	O caminho até a tomada não mantém folga funcional em todo o curso.
Cabos enganchando em partes do quadro	Caminho de roteamento conflita com hardware móvel	Revisar folga durante todo o deslocamento da mesa	A rota do cabo pode não ser adequada à estrutura da mesa.

Se vários sintomas aparecerem juntos, reavalie o sistema como um conjunto antes de adicionar acessórios. Para um diagnóstico mais focado, veja como corrigir problemas de cabos em mesas ajustáveis e identifique qual relação de compatibilidade está falhando.
