نظام إدارة كابلات المكتب للمكاتب القابلة للرفع

يجب أن يسمح نظام إدارة كابلات المكتب القابل للرفع لكل كابل بالانتقال من أدنى ارتفاع إلى أعلى ارتفاع من دون شدّ الموصلات أو دخول مسار الكابل في نقاط الانحشار داخل الإطار. عندما تكون الحركة الرأسية هي التحدي الرئيسي، يكون العمود الفقري أو سلسلة الكابلات خيارًا مناسبًا؛ وعندما يكون الهدف تجميع المحولات وتقليل عدد الكابلات المتحركة، تفيد الصينية ومشترك الطاقة المُثبّت بالمكتب، بينما تناسب الأكمام والمشابك والروابط التوجيه الأخف. اختبر المسار كاملًا عند أدنى وأعلى ارتفاع قبل تثبيته نهائيًا.

الفرق بين مكتب ثابت ومكتب قابل للرفع هو أن مسار الكابل نفسه يصبح جزءًا من الحركة. لذلك يجب تقييم مدى الارتفاع، والتراخي المتبقي، ومسار الطاقة، والخلوص من الإطار، وسطح التثبيت، وحمل الكابلات كوحدة واحدة بدل اختيار منظم للكابلات على أساس الشكل فقط.

القاعدة العملية هي فصل وظيفتين: مكوّنات مثل العمود الفقري أو سلسلة الكابلات تدير الحركة الرأسية، بينما الصواني والأكمام والمشابك والروابط تنظم التجميع والوصول. وقد يحتاج الإعداد الواحد إلى الجمع بين الوظيفتين.

ما الذي يجعل إدارة الكابلات مختلفة في المكتب القابل للرفع

يتمثل الاختلاف الأساسي في أن سطح المكتب يتحرك بينما يبقى المنفذ الكهربائي ومحيط الغرفة ثابتين عادة. المكتب الثابت يحتاج أساسًا إلى تنظيم الأسلاك، أما المكتب القابل للرفع فيحتاج أيضًا إلى مسار كابلات يسمح بالحركة من دون شد أو تدلٍ غير مضبوط ويبتعد عن الأجزاء المتحركة.

يتضح الفرق في إدارة الكابلات في المكتب القابل للرفع بشكل أكبر عند النظر إلى مسارات الكابلات لمكتب ثابت ومكتب قابل للرفع معًا. تقارن الصورة كيفية تأثير التراخي الرأسي والخلوص من الإطار وسطح المكتب المتحرك على توجيه الكابلات.

يحتاج كل كابل إلى طول فعلي يكفي لمساره عند أقصى ارتفاع، مع بقاء هامش حركة يمنع الشد عند الموصلات. يتغير هذا الهامش بحسب موضع المنفذ، وعدد نقاط الانحناء، ومكان التثبيت، وحمل الكابلات. للمبادئ العامة في التنظيم، راجع دليل نظام إدارة كابلات المكتب. وقد يظل منظم مخصص لمكتب ثابت مناسبًا فقط إذا استوعب حركة المكتب كاملة ولم يثبت الكابلات في مسار يقيّدها.

المقارنة التالية تبيّن الفرق بين التنظيم الثابت وإدارة كابلات تتحرك مع سطح المكتب.

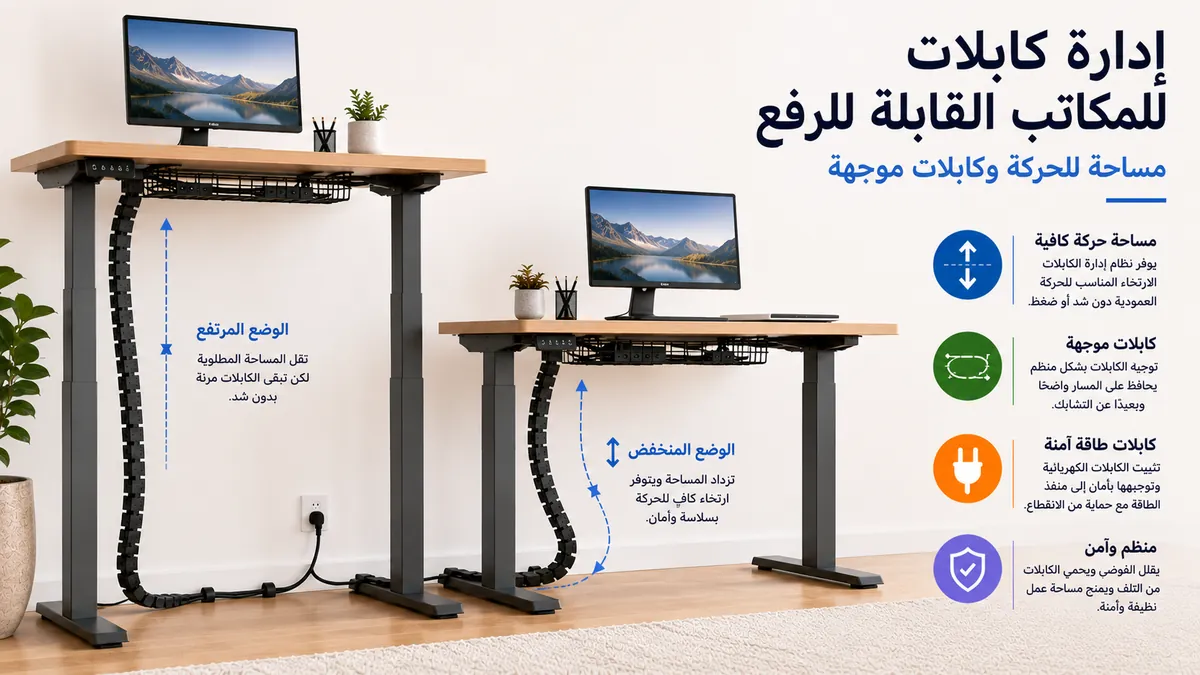

مدى الحركة وتخطيط تراخي الكابلات

يعتمد مقدار تراخي الكابلات على المسافة التي يقطعها المكتب بين أدنى وأعلى موضع، وعلى طول المسار الفعلي لا على الارتفاع وحده. كلما طال الانتقال أو زادت الانحناءات، زادت الحاجة إلى هامش حركة يمنع الشد عند الموصلات ونقاط التثبيت. يجب تقييم الحزمة عبر كامل مدى الحركة، لا عند ارتفاع واحد فقط.

يصبح مدى الحركة وتخطيط تراخي الكابلات أسهل للتقييم عند النظر إلى مسار الكابلات بالكامل عبر الانتقال الرأسي الكامل للمكتب. يوضح الرسم البياني كيف يمكن أن تتغير حلقة الخدمة ومسار كابل الطاقة ونقطة الشد المحتملة بين وضعي الجلوس والوقوف.

يجب تقييم حزمة الكابلات عبر نطاق الحركة بالكامل بدلاً من تقييمها عند ارتفاع واحد للمكتب. إذا كان كابل الطاقة يمتد إلى منفذ كهربائي في الحائط، فقد يختلف التراخي المطلوب للكابل عن الإعداد الذي يستخدم مشترك طاقة مثبتًا. قد تؤدي كابلات الشاشة وكابلات المحول إلى احتياجات توجيه مختلفة اعتمادًا على طول الكابل ومساره. قد تساعد حلقة الخدمة في توزيع حركة الأسلاك، بينما يمكن لتخفيف الشد أن يقلل من إجهاد الموصلات عند تحرك الكابلات بشكل متكرر.

تسلط قائمة التفحص أدناه الضوء على الظروف التي يمكن أن تؤثر على تخطيط تراخي الكابلات وقرارات التوافق.

• إذا كان مدى الارتفاع كبيرًا بالنسبة إلى طول الكابل المتاح، فاختبر أعلى موضع للتأكد من بقاء هامش حركة من دون شد.
• إذا كانت حلقة الخدمة أقصر من حركة المسار المطلوبة، فأعد توزيع التراخي حتى لا تتحمل الموصلات حركة المكتب.
• إذا كان المسار من الأرض إلى المكتب طويلًا أو متعدد الانحناءات، فاحسب الطول على المسار الفعلي لا على المسافة الرأسية وحدها.
• إذا كان المنفذ الكهربائي في الحائط بعيدًا عن مسار المكتب، فقد يؤثر مسار كابل الطاقة على تخطيط التراخي.
• إذا كان مشترك الطاقة المُثبّت بالمكتب يتحرك مع المكتب، فقد تختلف متطلبات حركة الكابل عن الاتصال بمنفذ ثابت.
• إذا كانت حزمة الكابلات تمر بالقرب من مكونات المكتب المتحركة، فقد تتطلب قرارات تخفيف الشد والتوجيه اهتمامًا أكبر.

الانتقال عبر كامل مدى الارتفاع وطول الكابل

افحص طول كل كابل عند أعلى موضع للمكتب قبل تثبيت المسار نهائيًا. الكابل الذي يصل بسهولة في وضع الجلوس قد يفقد هامش الحركة عند أقصى ارتفاع؛ ومعيار الملاءمة هو أن يكمل المسار كاملًا من دون شد عند الموصل أو نقطة الانحناء.

يتحدد مدى الوصول من طول السلك، وارتفاع المكتب، وطول مسار التوجيه معًا. كل انحناء أو التفاف يستهلك جزءًا من الطول المتاح، لذلك يجب أن يبقى هامش حركة عند أقصى ارتفاع بدل أن يصبح الكابل مشدودًا.

يكون التحقق من الانتقال عبر كامل مدى الارتفاع وطول الكابل أسهل عند مراجعة كل شرط من شروط المقاس قبل تثبيت الكابلات.

• إذا كان أعلى موضع يقلل التراخي المتبقي بشكل كبير، فقد يحتاج طول الكابل إلى مراجعة إضافية قبل التوجيه.
• إذا تضمن مسار الكابل نقاط انحناء إضافية، فقد يقل مدى وصول السلك على طول مسار الانتقال.
• إذا زاد ارتفاع المكتب عن افتراض التوجيه الأصلي، فقد يغير الانتقال عبر كامل مدى الارتفاع متطلبات طول الكابل.
• إذا اختفى التراخي المتبقي عند أقصى ارتفاع، فقد يظهر شد بالقرب من الموصلات أو نقاط التوجيه.
• إذا وصل الكابل إلى وضع الوقوف بمرونة محدودة، فقد يحتاج مسار الكابل إلى تعديل قبل التثبيت النهائي.

يوضح هذا المخطط الشروط الرئيسية والعوامل المعقدة للتحقق من طول الكابل عند أعلى موضع للمكتب.

التحكم في حلقة الخدمة وتخفيف الشد

تعتمد إدارة حلقة الخدمة وتخفيف الشد على الاحتفاظ بطول إضافي يكفي للحركة من دون ترك حلقة حرة تتدلى أو تتشابك. تساعد حلقة الخدمة، أي الجزء الاحتياطي المنظم من طول الكابل، على امتصاص تغير الارتفاع، لكنها تحتاج إلى نقطة تثبيت ومسار يسمحان بالحركة. وتتحدد الملاءمة بشكل الإطار وطول الكابل وحد الانحناء المسموح وموضع الموصل.

يجب أن تمنح الحلقة الحزمة مجالًا للحركة مع إبقاء إجهاد الموصلات منخفضًا. المشبك أو الرباط المشدود أكثر من اللازم قد يحول نقطة التثبيت إلى نقطة انحناء حادة، بينما التثبيت الفضفاض أو سيئ الموضع قد يسمح للتراخي بالدخول في مسار الأجزاء المتحركة.

استخدم النقاط أدناه للتحكم في التراخي دون اعتبار شكل حلقة واحدة مناسبًا لكل إعداد للمكتب القابل للرفع.

• احتفظ بحلقة خدمة كبيرة بما يكفي للحركة، لكن تجنب التراخي الفضفاض الذي يمكن أن يتدلى أسفل المكتب.
• ضع نقطة تثبيت حيث يمكن للكابل أن يتحرك دون سحب مباشر على الموصل.
• تحقق من حد الانحناء المسموح للكابل قرب المشابك والروابط، وتجنب الانحناء الحاد أو الضغط الذي قد يقيّد الكابل.
• تجنب إحكام الروابط بشكل زائد لأن تقييد الحركة قد يزيد إجهاد الموصلات أثناء تغيرات الارتفاع.
• تجنب وضع حلقة التراخي بالقرب من أجزاء الإطار المتحركة حيث يمكن أن يتحول تخفيف الشد إلى نقطة تشابك.

يوضح هذا المخطط المتطلبات الرئيسية والمزالق الشائعة للتحكم في تراخي الكابلات وتخفيف الشد في إعداد المكتب القابل للرفع.

أجزاء إدارة كابلات المكتب القابل للرفع للتجهيزات المتحركة

تؤدي مكونات إدارة الكابلات وظائف مختلفة: العمود الفقري أو سلسلة الكابلات يوجهان الحركة بين المكتب والأرض أو الحائط، والصينية تجمع الكابلات والمحولات أسفل السطح، ومشترك الطاقة المُثبّت بالمكتب يقلل عدد التوصيلات التي تعبر المسار المتحرك، بينما تنظم الأكمام والمشابك والروابط الحزمة ونقاط التوجيه.

تختلف المكونات بحسب مسار الكابل وحركة المكتب وظروف التثبيت. يفيد العمود الفقري أو سلسلة الكابلات عندما تحتاج الحزمة إلى حركة رأسية مضبوطة، وتجمع الصينية الأسلاك والمحولات قرب سطح العمل. وقد يقلل مشترك الطاقة المُثبّت بالمكتب عدد الكابلات التي تنتقل بين الأجهزة والمنفذ الكهربائي، بينما تساعد الأكمام والمشابك والروابط على تنظيم الحزمة والوصول إليها أكثر مما تتحكم في الحركة الرأسية.

تصبح أجزاء إدارة كابلات المكتب القابل للرفع للتجهيزات المتحركة أسهل للتقييم عند تحديد المكونات المرئية حسب الوظيفة. تصنف الصورة الأجزاء الرئيسية المستخدمة لتوجيه الحركة وحمل توصيلات الطاقة وتنظيم مسارات الكابلات على مكتب قابل للرفع.

للمقارنة الوظيفية، ركّز على دور المكوّن في الحركة، وأنسب حالة استخدام، والقيد الذي يجب التحقق منه قبل التركيب.

إشارة القرار المفيدة هي ما إذا كان الجزء يدير الحركة أو ينظم التوجيه بشكل أساسي. تدعم الأعمدة الفقارية للكابلات وسلاسل الكابلات الرأسية الانتقال الرأسي بشكل أساسي، بينما تدعم الصواني وأكمام الكابلات والمشابك والروابط التجميع والوصول بشكل أساسي. يعتمد المزيج المناسب على احتياجات حركة الكابلات وحمل الأجهزة وسطح التثبيت ومتطلبات الوصول إلى الكابلات.

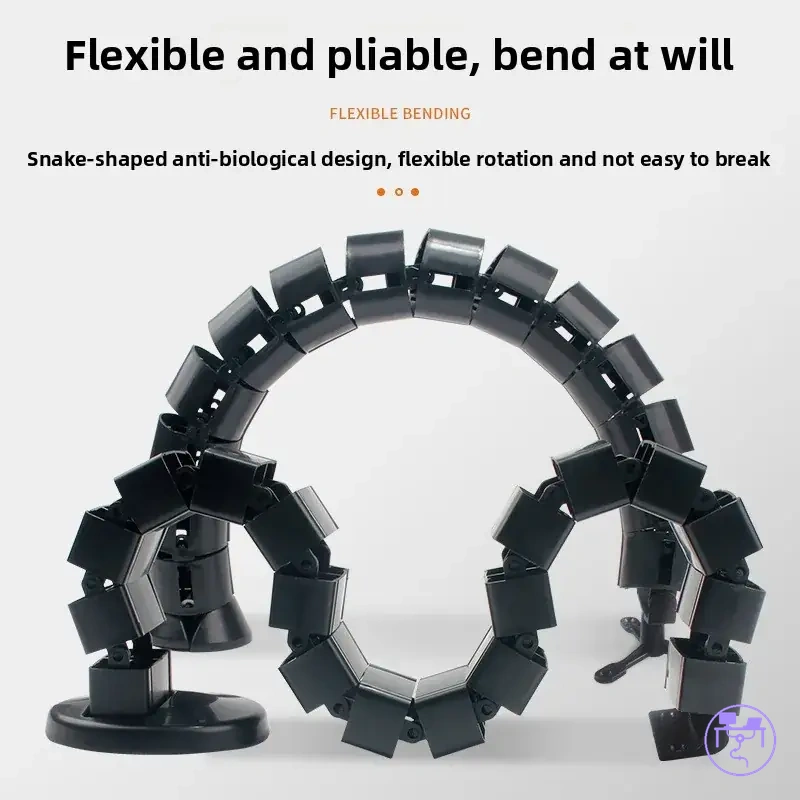

الأعمدة الفقارية للكابلات وسلاسل الكابلات الرأسية

العمود الفقري للكابلات وسلسلة الكابلات الرأسية يوجهان الكابلات بين سطح مكتب متحرك والأرض أو منطقة الحائط. كلاهما يساعد الحزمة على اتباع مسار متحكم به مع تغير الارتفاع؛ ووظيفتهما الأساسية هي إدارة الحركة الرأسية لا مجرد تجميع الأسلاك.

غالبًا ما يركز العمود الفقري للكابلات على الاحتواء البصري ومدى الوصول إلى الأرضية، بينما قد توفر سلسلة الكابلات الرأسية مسار حركة أكثر تنظيمًا من خلال أقسام متصلة. تعتمد ملاءمة أي من الخيارين على سعة الكابلات وطول الكابل ووضع المكتب. يمكن لنقطة تثبيت بالقرب من سطح المكتب ونقطة أخرى بالقرب من مسار الأرضية المساعدة في الحفاظ على حركة مضبوطة عندما تنتقل الكابلات عبر نطاق ارتفاع أكبر. قد تؤثر المرونة أيضًا على خيارات التوجيه عندما تغير حزمة الكابلات اتجاهها.

إشارة الملاءمة: يفيد العمود الفقري أو سلسلة الكابلات عندما تنتقل عدة كابلات بين سطح متحرك ومنطقة ثابتة. أما إذا كان عدد الكابلات قليلًا ومدى الحركة قصيرًا ويمكن الحفاظ على التراخي والخلوص، فقد تكفي وسائل توجيه أبسط. افحص السعة الفعلية ونقاط التثبيت ومساحة الحركة قبل الاختيار.

يوضح هذا المخطط الدور الشائع للأعمدة الفقارية للكابلات وسلاسل الكابلات الرأسية في إدارة حركة الكابلات بين مكتب متحرك والأرضية، والاختلافات الرئيسية بينهما، والعوامل الأساسية التي يجب مراعاتها عند الاختيار بينهما.

الصواني أسفل المكتب ومشتركات الطاقة المثبتة

يمكن لصينية أسفل المكتب ومشترك طاقة مُثبّت بالمكتب تقليل عدد الكابلات التي تتحرك بين سطح المكتب والحائط. تجمع الصينية الكابلات والمحولات قرب سطح العمل، بينما يبقي مشترك الطاقة نقاط التوصيل مع المكتب بحيث يقتصر المسار المتحرك إلى الحائط غالبًا على كابل طاقة رئيسي عندما يسمح الإعداد بذلك.

تعتمد ملاءمة الصينية على سعتها المعلنة، وحجم المحولات، ومساحة التثبيت. أما مشترك الطاقة فقد يثبت بمشبك أو براغٍ بحسب التصميم وسطح المكتب. ويجب أن تبقى المقابس قابلة للوصول للصيانة وألا يتجاوز الحمل الحدود المعلنة للمكوّن.

يسهل تقييم تجميع الكابلات أسفل المكتب عند مراجعة شروط الملاءمة الرئيسية قبل اختيار المكونات.

• إذا كانت سعة الصينية محدودة، فقد تقلل المحولات الأكبر من المساحة للكابلات الإضافية.
• إذا تجاوز حجم المحول مساحة الصينية المتاحة، فقد يصبح تجميع الكابلات أكثر صعوبة.
• إذا تم وضع مشترك الطاقة المُثبّت بالمكتب بعيدًا عن الأجهزة المتصلة، فقد يتطلب مسار المنفذ توجيهًا إضافيًا.
• إذا لم يناسب التثبيت بالمشبك شكل حافة المكتب، فاختر طريقة تثبيت أخرى يدعمها السطح والمكوّن.
• إذا استُخدمت البراغي، فتحقق من أن سماكة السطح ومادته وطريقة التثبيت مناسبة قبل الحفر.
• إذا كان الوصول إلى المقابس مقيدًا، فقد يتطلب فصل الأجهزة أو إعادة ترتيبها جهدًا إضافيًا.

يوضح هذا المخطط الاعتبارات الرئيسية والتحذيرات المحتملة عند استخدام صينية أسفل المكتب أو مشترك طاقة مثبت لتقليل حركة أسلاك المكتب.

أكمام الكابلات والمشابك والروابط للتوجيه المجمع

يساعد كم الكابل ومشابك الكابلات والروابط في تنظيم التوجيه المجمع بعد تحديد مسار الحركة الرئيسي ومسار الطاقة. يجمع كم الكابل كابلات متعددة في حزمة واحدة، بينما توجه مشابك الكابلات الحزمة على طول نقاط توجيه محددة. تساعد الروابط في إبقاء الكابلات ذات الصلة معًا دون تغيير خطة التوجيه العامة.

تدعم هذه المكونات التجميع والوصول، لكنها لا تعوض عن تخطيط التراخي ومسار الطاقة. الكم يناسب الكابلات التي تتبع المسار نفسه، والمشابك تعتمد على ملاءمة سطح التثبيت، والروابط القابلة للفك أسهل عندما تتغير الأجهزة. لا تُحكم أي رباط إلى درجة تقييد حركة الكابل أو ضغط غلافه.

حدّد أولًا هل المشكلة هي الحركة أم التجميع. العمود الفقري وسلسلة الكابلات يعالجان الحركة الرأسية أساسًا، أما الصينية والكم والمشابك والروابط فتعالج التجميع والوصول أساسًا؛ وقد يجمع الإعداد المناسب بين النوعين بحسب حمل الكابلات وسطح التثبيت.

• إذا كان كم الكابل يحتوي على كابلات متعددة، فقد يتحسن تجميع الكابلات بينما يصبح الوصول إلى الكابلات أقل مباشرة.
• إذا اعتمدت مشابك الكابلات على قوة اللصق، فقد يختلف أداء التثبيت حسب السطح السفلي.
• إذا أُحكمت الروابط أكثر من اللازم، تقل مرونة التوجيه وقد يصبح تعديل الكابلات أصعب.
• إذا تغيّرت الكابلات كثيرًا، فوسيلة تثبيت قابلة للفك وإعادة الاستخدام أنسب من ربط الحزمة بإحكام دائم.
• إذا تضمن التوجيه المجمع أنواع كابلات مختلفة، فقد تؤثر متطلبات الوصول إلى الكابلات على اختيار الكم أو المشبك أو الرباط.

توجيه الطاقة من المكتب المتحرك إلى الحائط

يجب أن يحافظ مسار الطاقة من المكتب المتحرك إلى المنفذ الكهربائي على وصول مستمر من دون شد عبر كامل مدى الارتفاع. يتغير موضع سطح المكتب بالنسبة إلى الحائط، لذلك يجب تخطيط طول السلك، والتراخي، ومسار الحركة، والخلوص من الإطار معًا.

يمكن لمشترك طاقة مُثبّت بالمكتب أن يقلل عدد كابلات الأجهزة التي تعبر المسار المتحرك إلى الحائط. لكن موضعه يجب أن يبقى قابلًا للوصول، ويجب أن يظل الكابل المتجه إلى المنفذ بعيدًا عن نقاط الانحشار والأجزاء المتحركة. إذا استُخدم واقي زيادة جهد أو مشترك طاقة، فاتبع حدوده الكهربائية وتعليمات الشركة المصنّعة.

يسهل تقييم قرارات توجيه الطاقة عند مراجعة الظروف المتعلقة بالحركة قبل التثبيت النهائي للكابلات.

• إذا كان المنفذ الكهربائي أبعد عن موقع المكتب، فقد تكون هناك حاجة إلى تراخي إضافي للسلك للحفاظ على الوصول إلى المنفذ.
• إذا تم تثبيت مشترك الطاقة أسفل المكتب، فقد تحتاج كابلات أجهزة أقل إلى الانتقال نحو المنفذ الكهربائي.
• إذا كان تراخي السلك محدودًا عند أقصى ارتفاع للمكتب، فقد يتطلب مسار كابل الطاقة تعديلًا.
• إذا كان موضع مشترك الطاقة أو واقي زيادة الجهد يحد من الوصول، فانقله إلى موضع يظل قابلًا للوصول من دون دخول مسار الحركة.
• إذا كان مسار السلك يمر بالقرب من أجزاء الإطار المتحركة، فقد يساعد الفصل الإضافي في تقليل تداخل التوجيه.
• إذا تغير مسار المنفذ الكهربائي بسبب وضع المكتب، فقد تحتاج قرارات توجيه الطاقة أيضًا إلى التغيير.

يركز هذا القسم على ملاءمة مسار الحركة ولا يحل محل إرشادات السلامة الكهربائية. لمراجعة المخاطر الكهربائية المرتبطة بالحركة، راجع سلامة كابلات الطاقة أثناء حركة المكتب.

يوضح هذا المخطط العوامل والفحوصات الرئيسية لتخطيط توجيه كابل الطاقة من مكتب قابل للرفع إلى المنفذ الكهربائي في الحائط، مما يضمن حركة مضبوطة دون شد.

كابل طاقة واحد إلى الحائط مقابل عدة كابلات متحركة

يعتمد الاختيار بين كابل طاقة واحد إلى الحائط وعدة كابلات متحركة على موضع مشترك الطاقة وطريقة توصيل الأجهزة. عند تثبيت مشترك الطاقة بالمكتب يمكن أن تتصل معظم الأجهزة به، فيبقى كابل واحد رئيسي هو الذي يحتاج إلى استيعاب حركة المكتب. أما المسارات المتعددة فقد تكون أنسب عندما تتطلب الأجهزة توصيلات مستقلة أو وصولًا متكررًا.

تؤثر المحولات وإمكانية الوصول للصيانة في القرار. تجميع المحولات قرب مشترك طاقة مُثبّت قد يبسط المسار إلى الحائط، بينما تمنح الكابلات المنفصلة وصولًا أسهل لبعض التغييرات. وفي الحالتين يظل الشرط الحاسم هو وجود طول وخلوص كافيين من دون شد أو تشابك أثناء تعديل الارتفاع.

الفرق العملي هو عدد الكابلات التي تعبر المسار المتحرك مقابل سهولة الوصول إلى كل توصيل؛ تقارن الخانات هذين الأثرين تحت الشروط نفسها.

مدى الوصول إلى المنفذ الكهربائي عبر وضعي الجلوس والوقوف

افحص الوصول إلى المنفذ في وضعي الجلوس والوقوف، ثم حرّك المكتب عبر كامل مدى الارتفاع قبل تثبيت مسار الطاقة. وصول السلك عند أقل ارتفاع لا يثبت أنه مناسب عند أعلى ارتفاع إذا استنفد المسار هامش الحركة.

يؤثر موضع المنفذ الكهربائي في الحائط وطول السلك ومسار الكابل المختار على مدى الوصول للطاقة. إذا لامس السلك الأرضية، فقد يزيد ملامسة الأرضية من خطر التعثر اعتمادًا على مكان عبور المسار في منطقة العمل. إذا تم رفع السلك بإحكام شديد بين المكتب والمنفذ الكهربائي، فقد يؤثر شد السلك على قرارات التوجيه. يعتمد المسار المناسب على ارتفاع المكتب ومسافة المنفذ الكهربائي والتراخي المتاح.

يسهل التحقق من مدى الوصول إلى المنفذ الكهربائي عند فحص أقل ارتفاع وأعلى ارتفاع قبل التثبيت النهائي للكابل.

• إذا وصل السلك فقط في وضع الجلوس، فقد تكون هناك حاجة إلى تراخي إضافي أو مسار مختلف.
• إذا استنفد وضع الوقوف التراخي المتبقي، فأعد توجيه السلك أو وفّر طولًا مناسبًا قبل تثبيت المسار.
• إذا كان المنفذ الكهربائي في الحائط بعيدًا عن مسار المكتب، فقد يعتمد مدى الوصول إلى المنفذ الكهربائي بشكل أكبر على طول السلك واتجاه التوجيه.
• إذا عبر السلك منطقة سير، فأعد توجيهه بحيث لا يشكل عائقًا أو خطر تعثر.
• إذا تغير مسار الكابل أثناء تعديل الارتفاع، فيجب مراجعة المسار النهائي قبل تثبيت السلك.

فحوصات التوافق قبل اختيار نظام كابلات لمكتب قابل للرفع

تتحدد الملاءمة من تفاعل عدة شروط، لا من مكوّن واحد: مساحة التثبيت، والخلوص من الإطار، وحمل الكابلات، ومسار الطاقة، ومدى الحركة، وإمكانية الوصول. يكون النظام مناسبًا عندما تظل هذه الشروط متوافقة مع تكوين المكتب خلال الحركة الكاملة.

قيّم كل معيار أثناء حركة المكتب الفعلية. قد تقل خيارات التثبيت إذا كانت المساحة السفلية محجوبة بقضبان الإطار، وقد يصبح المسار غير مناسب إذا لم يتوفر خلوص حول الأجزاء المتحركة. كما يحدد عدد الكابلات والمحولات مقدار السعة المطلوبة، وتحدد تغييرات الأجهزة المتكررة مقدار الوصول الذي يجب الحفاظ عليه.

تساعد فحوصات التوافق هذه في تحويل شروط الملاءمة إلى معايير اختيار عملية. للحصول على ملاءمة المكتب وعوامل التثبيت الأوسع، قارن الشروط أدناه قبل اتخاذ قرار التوجيه أو التركيب.

قد تتطلب المكاتب الكهربائية القابلة للرفع اهتمامًا إضافيًا عندما تشترك صناديق التحكم أو توصيلات الطاقة أو الإطارات المتحركة في نفس منطقة التوجيه. إذا كانت هذه المكونات تشغل جزءًا من المساحة المتاحة، فقد تحتاج قرارات الخلوص من الإطار ومسار الكابلات إلى مراجعة أكثر دقة قبل التركيب.

مساحة التثبيت أسفل سطح المكتب

تحدد مساحة التثبيت أسفل سطح المكتب ما إذا كان يمكن تركيب الصواني أو المشابك أو الحوامل أو القنوات من دون التداخل مع الإطار. يجب أن تتوفر مساحة فعلية لطريقة التثبيت المختارة، سواء كان التثبيت باللاصق أو البراغي أو المشابك، مع مراعاة سمك السطح وقضبان الإطار وأدوات التحكم.

قد تقل المساحة القابلة للاستخدام عندما تعبر قضبان الإطار منطقة التثبيت. البراغي لا تناسب كل سماكة أو مادة، والمشابك تحتاج إلى حافة يمكن الإمساك بها، واللاصق يحتاج إلى سطح يناسبه وحمل يقع ضمن الحد المعلن للمكوّن. ويجب ألا يحجب تنظيم الكابلات أزرار المكتب أو صندوق التحكم أو نقاط الصيانة.

يسهل تقييم الملاءمة السفلية عند فحص كل شرط من شروط التثبيت قبل اختيار نظام الكابلات.

• إذا كان الجانب السفلي لسطح المكتب يحتوي على مساحة مسطحة قليلة، فقد يكون لدى الصواني أو القنوات خيارات تثبيت آمنة أقل.
• إذا عبرت قضبان الإطار مساحة التثبيت، فقد تتداخل أجزاء الكابلات مع حركة الارتفاع أو خلوص الأجهزة.
• إذا كان سطح المكتب رقيقًا أو كانت مادته حساسة للحفر، فتحقق من متطلبات البراغي قبل اختيار التثبيت.
• إذا لم تتمكن المشابك من الإمساك بالحافة أو الشكل السفلي، فقد لا تكون الأجزاء المثبتة بالمشابك مناسبة.
• إذا كان السطح خشنًا أو مغبرًا أو غير مناسب للاصق، فلا تعتمد على مشبك لاصق إلا إذا كانت تعليمات المكوّن تسمح بذلك.
• إذا كانت أدوات التحكم في الوصول قريبة من منطقة التثبيت، فيجب أن يتجنب توجيه الكابلات إعاقة التشغيل العادي للمكتب.

حمل الكابلات من الشاشات والمحولات والأجهزة الطرفية

يتحدد حمل الكابلات بعدد كابلات الشاشات والمحولات والشواحن والأجهزة الطرفية التي تشترك في مسار واحد. زيادة عدد الأجهزة توسع الحزمة وتزيد الوزن المطلوب من الصينية أو نقاط التثبيت، لذلك يجب اختيار مساحة وسعة تناسب الحمل الفعلي.

تضيف كابلات العرض وشواحن الحواسيب وموزعات USB ومحولات الطاقة حجمًا ووزنًا إلى الحزمة. لا تتجاوز سعة الحمل أو المساحة المعلنة للصينية ووسيلة التثبيت. وإذا جُمعت محولات الطاقة الثقيلة في نقطة واحدة، فوزّعها أو ثبّتها بطريقة لا تجعل نقطة واحدة تتحمل حملًا أكبر من المسموح.

يسهل تقييم حمل الكابلات عند مراجعة كل مصدر قبل اختيار أجهزة التوجيه.

• إذا أضافت الشاشات عدة كابلات عرض، فقارن حجم الحزمة وسعتها الفعلية بسعة الصينية المعلنة.
• إذا جُمعت المحولات في منطقة واحدة، فتحقق من أن نقطة التثبيت والصينية تتحملان الحمل المعلن من دون ترهل أو انفصال.
• إذا كانت الأجهزة الطرفية متصلة عبر موزع USB، فقد يزداد حجم حزمة الأسلاك ويتطلب مساحة تجميع أكبر.
• إذا تغير حمل الأجهزة بشكل متكرر، فقد تكون مرونة التوجيه أكثر أهمية من تجميع الكابلات بشكل أكثر إحكامًا.
• إذا شاركت كابلات الأجهزة الطرفية مسار حركة، فقد يؤثر حمل الكابلات الإضافي على كيفية انتقال الحزمة أثناء تعديل المكتب.

الخلوص من إطار المكتب والأجزاء المتحركة

يتحدد الخلوص من الإطار بحسب موضع القضبان والمحركات والأعمدة وصندوق التحكم بالنسبة إلى مسار الكابلات. يكون التوجيه ملائمًا فقط عندما يبقى المسار خارج نقاط الانحشار والتصادم طوال حركة المكتب، لا عندما يبدو آمنًا عند ارتفاع واحد.

قد تقل المساحة المتاحة تحت السطح بسبب قضبان الإطار أو غطاء المحرك أو صندوق التحكم. المسار القريب جدًا من عمود متحرك أو مفصل قد يدخل منطقة انحشار أثناء تعديل الارتفاع، لذلك افحص وضع الكابل والمكوّن معًا في أدنى موضع وأعلاه وبينهما.

يسهل تقييم الخلوص من إطار المكتب عند مراجعة مخاطر الحركة المحتملة قبل التركيب.

• إذا كانت قضبان الإطار تشغل منطقة التثبيت المقصودة، فقد يكون لدى أجهزة الكابلات خيارات وضع أقل.
• إذا مر الكابل عبر نقطة انحشار بين أجزاء الإطار، فأعد توجيهه خارج مسار الحركة قبل تثبيته.
• إذا كانت المحركات أو غطاء المحرك قريبة من منطقة التوجيه، فقد يساعد الفصل الإضافي في تقليل خطر التداخل.
• إذا كان صندوق التحكم يشغل جزءًا من مساحة الإطار، فقد يتطلب وضع الأجهزة مسار كابلات مختلفًا.
• إذا تحركت الأعمدة بالقرب من مسار الكابلات، فيجب فحص مناطق التصادم قبل تثبيت الكابلات.
• إذا كان فصل مسار الكابلات محدودًا، فقد تحتاج قرارات التوجيه إلى مراجعة أكثر دقة عبر نطاق الحركة بالكامل.

كيفية مطابقة النظام مع إعداد المكتب القابل للرفع

طابق النظام مع أشد متطلبات الإعداد: حركة رأسية كبيرة، حمل كابلات مرتفع، مسار طاقة متحرك، أو مساحة تثبيت محدودة. لا يوجد مكوّن واحد أفضل لكل مكتب؛ فالاختيار يتغير بتغير الحركة وعدد الأجهزة وإمكانية التثبيت.

عندما تكون الحركة الرأسية هي العبء الأكبر، يفيد العمود الفقري أو سلسلة الكابلات. وعندما يكون حمل الكابلات والمحولات هو العبء الأكبر، تفيد الصينية. ويمكن لمشترك طاقة مُثبّت بالمكتب تقليل عدد التوصيلات المتحركة نحو الحائط، بينما تناسب الأكمام والمشابك والروابط التجميع الخفيف والوصول المتكرر.

يربط الجدول أدناه كل حالة إعداد بنظام مناسب والمفاضلة التي ينبغي مراجعتها قبل اتخاذ القرار.

اتخذ القرار من حالة الإعداد السائدة لا من ميزة منفردة. وإذا اجتمعت متطلبات الحركة والتجميع والطاقة، فقد يكون الحل المركب أكثر ملاءمة. لإطار اختيار أوسع، راجع اختيار نظام لمكتب قابل للرفع وقارن الحركة، وحمل الكابلات، ومسار الطاقة، وحدود التثبيت قبل شراء أي مكوّن.

المنتجات أدناه أمثلة عملية على أنواع المكونات المذكورة في المقارنة. حدّد نوع النظام المناسب أولًا، ثم افتح تفاصيل المنتج للتحقق من طريقة التثبيت، والسعة، والأبعاد، والتوافق الحالي مع مكتبك.

متى يكون العمود الفقري للكابلات هو الأنسب

يكون العمود الفقري للكابلات أنسب عندما تكون الحركة الرأسية للكابلات هي تحدي التوجيه الرئيسي: مثل انتقال طويل بين المكتب والأرض، أو عدة كابلات تشترك في المسار، أو مسار رأسي يحتاج إلى احتواء. هو خيار ملاءمة وظيفي، وليس ترقية ضرورية لكل مكتب.

يوجه العمود الفقري الحزمة عبر مسار رأسي أكثر تحديدًا من الكم أو المشابك وحدها. يجب أن تتسع قناته لعدد الكابلات الفعلي من دون ازدحام، وأن تتوفر نقاط تثبيت وخلوص يسمحان للمسار بالانثناء والتحرك. وكلما كان المكتب أبعد عن الحائط أو كان المسار مكشوفًا، زادت قيمة التحكم في الحركة مقابل بساطة المنظمات الأخف.

يسهل تقييم حركة الكابلات الرأسية عند فحص ظروف الإعداد الرئيسية قبل اختيار العمود الفقري للكابلات.

• إذا كان الانتقال الرأسي طويلاً، فقد يوفر العمود الفقري للكابلات توجيهًا رأسيًا أكثر تحكمًا.
• إذا شاركت عدة كابلات من الأرض إلى المكتب مسارًا واحدًا، فيجب فحص السعة قبل الاختيار.
• إذا كان المسار الرأسي مرئيًا بشكل واضح، فقد يدعم الاحتواء مسار كابلات أكثر تحكمًا.
• إذا كان وضع المكتب بعيدًا عن الحائط، فقد تجعل حركة الكابلات المكشوفة نظام العمود الفقري أكثر فائدة.
• إذا كانت الكابلات تحتاج فقط إلى تجميع بسيط، فقد تكون المنظمات الأبسط كافية دون إضافة عمود فقري للكابلات.

متى تكون الصينية أو الكم أو المشابك كافية

قد تكفي الصينية أو الكم أو المشابك عندما تكون حركة الكابلات محدودة ويمكن الحفاظ على التراخي والخلوص بسهولة. ويصبح هذا الإعداد الأخف أكثر عملية إذا كان مشترك الطاقة المُثبّت يبقي معظم التوصيلات مع سطح المكتب، وكان حمل الكابلات ومساحة التثبيت ضمن سعة المكونات.

يمكن للصينية دعم تجميع الكابلات أسفل سطح المكتب، بينما يمكن للكم والمشابك المساعدة في إدارة مسارات الكابلات الأقصر. قد تكون هذه المنظمات البسيطة مناسبة عندما يدعم مدى الوصول الحالي للمنفذ الكهربائي حركة المكتب وعندما لا تتطلب حركة الكابلات توجيهًا رأسيًا مخصصًا. المفاضلة هي أن التجهيز الأخف قد يوفر احتواءً أقل عندما تصبح حركة الكابلات أكثر تعقيدًا.

تساعد قائمة التفحص أدناه في تحديد متى قد يكون التجهيز الأخف خيارًا معقولاً.

• إذا كانت حركة الكابلات قصيرة، فقد يوفر إعداد الصينية أو الكم دعم توجيه كافٍ بأجهزة أقل.
• إذا كان مشترك الطاقة المُثبّت بالمكتب يبقي معظم التوصيلات قريبة من سطح المكتب، فقد تحتاج كابلات أقل إلى الانتقال نحو المنفذ الكهربائي.
• إذا ظل حمل الكابلات خفيفًا وضمن سعة المكوّن، فقد تكون المشابك والأكمام أسهل من نظام توجيه رأسي أكبر.
• إذا كان مدى الوصول إلى المنفذ الكهربائي يستوعب بالفعل حركة المكتب، فقد تكون المكونات الإضافية للتوجيه أقل أهمية.
• إذا كانت المساحة السفلية متاحة، فقد تحسن الصينية تجميع الكابلات دون إضافة عمود فقري مخصص للكابلات.
• إذا زادت حركة الكابلات بمرور الوقت، فيجب مراجعة قيد التجهيز القائم على المشابك قبل إضافة المزيد من الأجهزة.

إذا كانت هذه الشروط تنطبق على إعدادك، راجع أيضًا طريقة توجيه الكابلات أسفل المكتب القابل للرفع قبل تثبيت المسار نهائيًا.

مشاكل كابلات المكتب القابل للرفع التي تشير إلى ضعف التوافق

الأسلاك المشدودة، والحلقات المتدلية، والكابلات التي تُقرص أو تعلق أثناء الحركة هي إشارات إلى ضعف الملاءمة بين مسار التوجيه ومدى حركة المكتب أو حمل الكابلات أو الخلوص. ابدأ بتحديد العرض ومكان ظهوره قبل إضافة ملحقات جديدة.

قد يظهر الشد عندما يستهلك المسار كل التراخي المتاح، وقد يدل تدلي الحلقات على طول غير مدعوم، بينما يشير احتكاك الكابل بالإطار إلى نقص الخلوص. أما الصينية المزدحمة أو المشابك التي تفلت تحت الحمل فتستدعي مقارنة الحمل الفعلي بالسعة وطريقة التثبيت المعلنة.

يربط جدول التشخيص أدناه بين الأعراض الشائعة وفجوات التوافق المحتملة التي تستحق الفحص قبل تغيير نظام الكابلات.

إذا ظهرت عدة أعراض معًا، فأعد تقييم النظام ككل بدل إضافة أجزاء إلى مسار غير ملائم. ولخطوات تشخيص أكثر تركيزًا، راجع إصلاح مشكلات كابلات المكتب القابل للرفع وحدد فجوة الملاءمة قبل تغيير المكوّن.
