كيفية تركيب نظام إدارة كابلات المكتب

لتركيب نظام إدارة كابلات المكتب بصورة مستقرة، افحص أولًا سطح التثبيت والخلوص وحمل الكابلات، ثم اختر البراغي أو المشابك أو اللاصق بحسب السطح والحمولة ومدى الحاجة إلى الإزالة. ثبّت الصينية ومنطقة الطاقة قبل توجيه الكابلات، ثم اختبر الثبات والحركة والوصول قبل جعل الإخفاء البصري أولوية.

يضع دليل نظام إدارة كابلات المكتب الإعداد الكامل في سياقه، بينما يركّز هذا الدليل على التنفيذ أسفل المكتب. تكون البراغي مناسبة عندما يقبل السطح تثبيتًا دائمًا، وتفيد المشابك عندما يلزم تركيب قابل للإزالة وتناسب حافة المكتب، أما الملحقات اللاصقة فتناسب غالبًا توجيه الكابلات الخفيفة عندما يكون السطح متوافقًا ويُستخدم المنتج ضمن الحمولة المخصصة له.

قبل التثبيت، افصل الكابلات وفك تشابكها، ثم جمّعها حسب الوظيفة وتأكد من جاهزية الصواني والمشابك والأكمام والروابط وحامل شريط الطاقة والأدوات المطلوبة. تساعد ملصقات الكابلات الاختيارية على التعرف إلى التوصيلات لاحقًا عندما تتشابه الأسلاك بعد التوجيه.

معيار القرار الأساسي هو أن تتحمل مكوّنات التثبيت حزمة الكابلات المخطط لها من دون إعاقة الأدراج أو مساحة الأرجل أو إطار المكتب أو الوصول إلى المقابس. تحتاج شرائط الطاقة والمحولات الثقيلة إلى دعم مخصص، ولا ينبغي الاعتماد على اللاصق وحده إذا لم يكن السطح والمنتج مصممين للحمل الفعلي.

رتّب العمل بهذا التسلسل: تحقق من الملاءمة، ثبّت الدعامة الرئيسية، أمّن منطقة الطاقة، وجّه مجموعات الكابلات، ثم اختبر الحركة والوصول. بعد اجتياز هذه الفحوصات يمكن تحسين إخفاء الكابلات من دون التضحية بالثبات أو سهولة الصيانة.

فحوصات ملاءمة التركيب للمكتب وحمل الكابلات

تعتمد ملاءمة التركيب على سطح المكتب، مساحة التثبيت، الخلوص، وحمل الكابلات الكامل. تكون طريقة الدعم مناسبة عندما يمكن الوصول إلى منطقة التثبيت وتبقى الصينية أو القناة ضمن المساحة المتاحة من دون تعارض مع الأجزاء المتحركة أو تركيز الوزن في نقطة ضعيفة.

تساعد فحوصات ملاءمة التركيب هذه في تحديد الظروف التي قد تؤثر على قوة التثبيت، أو الخلوص، أو تنظيم الكابلات قبل تثبيت الأجهزة. يوضح الشكل أدناه مناطق المكتب وعوامل حمل الكابلات التي يجب مراجعتها قبل التركيب.

قد تغيّر مادة المكتب وسماكته والقضبان الداعمة أو المناطق الضحلة طريقة التثبيت المناسبة. إذا كان الوصول محدودًا أو كانت الدعامات الداخلية قريبة من موضع التثبيت، فاختر موضعًا أو دعامة أخرى بدل الحفر العشوائي. راجع توافق التثبيت على المكتب قبل الالتزام بموضع نهائي.

يجب تقييم حمل الكابلات كحزمة كاملة بدلاً من كابلات فردية. يمكن لمحولات الطاقة، وشرائط الطاقة، وكابلات الأجهزة المجمعة أن تخلق وزنًا أكبر وتشغل مساحة أكبر من المتوقع، خاصة عندما تكون منطقة الجانب السفلي ضيقة أو مزدحمة بالفعل.

استخدم قائمة المراجعة التالية قبل التركيب:

• تحقق مما إذا كان الجانب السفلي للمكتب يوفر سطح تثبيت واضحًا وقابلًا للوصول.
• تحقق من أن مادة المكتب ومنطقة التثبيت مناسبتان لنوع الأجهزة المطلوب.
• تأكد من أن حزم الكابلات والمحولات وملحقات الطاقة يمكن أن تتسع ضمن منطقة الدعم المخطط لها.
• تحقق مما إذا كان الوصول إلى المقابس وموضع شريط الطاقة يسمحان بتوجيه عملي للكابلات.
• تحقق من أن الأدراج أو الإطارات أو المكونات الهيكلية لن تتداخل مع موقع التثبيت.
• راجع ما إذا كان الخلوص المحدود أو مجموعات الكابلات الأثقل قد تتطلب نهج تركيب مختلف.

سطح التثبيت، الخلوص السفلي، ووزن الكابلات

يحدد سطح التثبيت والخلوص السفلي ووزن الكابلات ما إذا كان يمكن تثبيت الصينية أو القناة أو المشبك أو الحامل بثبات. لا توجد حمولة واحدة تصلح لكل منتج؛ القيمة العملية هي أن يبقى الحمل الفعلي ضمن السعة التي يحددها تصميم الحامل ومثبّتاته وسطح المكتب.

قبل التركيب، راجع الظروف المحلية التي يمكن أن تؤثر على ثبات التثبيت. قد تؤثر مادة السطح، والأجزاء المتحركة القريبة، والوزن المشترك للكابلات والمحولات على ما إذا كان موقع التثبيت المختار يظل مناسبًا.

• تحقق مما إذا كان سطح التثبيت يوفر مساحة مستوية وقابلة للوصول للتثبيت الآمن.
• تحقق من أن إطارات المكتب، الأدراج، صواني لوحة المفاتيح، أو المكونات المتحركة الأخرى لن تتداخل مع الأجهزة المثبتة.
• تأكد من أن الخلوص الحافي يسمح بتركيب الصينية أو القناة أو المشبك أو الحامل دون عائق.
• راجع ما إذا كانت حزم الكابلات ومحولات الطاقة تشكل حمولة يمكن لطريقة التثبيت دعمها بشكل معقول.
• تحقق مما إذا كان التثبيت باللصق يعتمد على حالة السطح، والمادة، ووزن الكابلات.
• تحقق من أن توجيه الكابلات لا يضع شدًا مستمرًا على الأجهزة المثبتة.

يمكن أن يقلل الخلوص السفلي المحدود من خيارات التموضع، بينما قد تركز المحولات الأثقل الحمل في منطقة أصغر. عندما تكون مساحة التثبيت محدودة أو يكون وزن الكابلات موزعًا بشكل غير متساوٍ، قد يوفر موضع تثبيت أو طريقة دعم مختلفة نتيجة أكثر أمانًا.

يوضح هذا الرسم البياني العوامل الرئيسية الثلاثة التي تحدد ما إذا كانت طريقة تثبيت المكتب يمكنها تثبيت أجهزة إدارة الكابلات بشكل آمن، بالإضافة إلى الفحوصات الرئيسية لكل عامل.

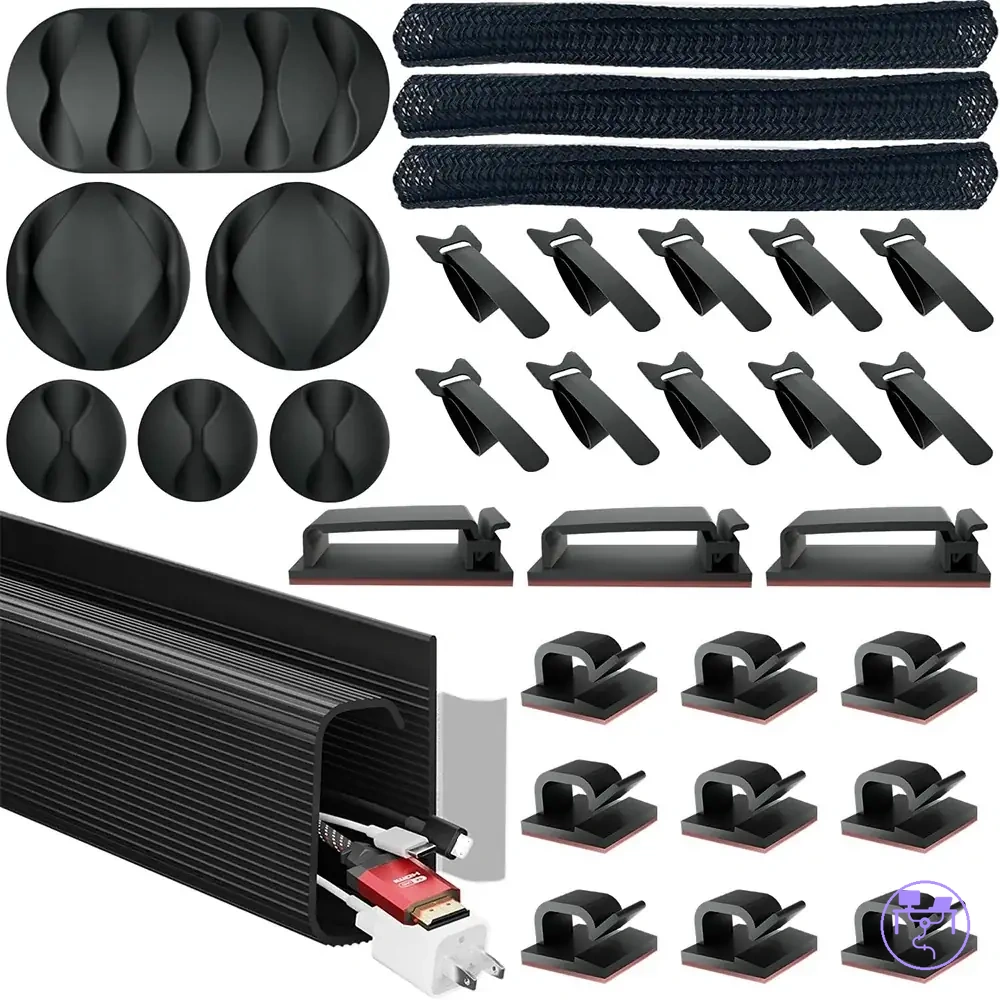

مكوّنات التثبيت، المواد اللاصقة، والأدوات الأساسية

تحقق من مكوّنات التثبيت والمواد اللاصقة والأدوات قبل بدء العمل حتى لا تضطر إلى تغيير طريقة التركيب بعد تحديد المواضع. تختلف المتطلبات باختلاف المنتج، وطريقة التثبيت، ومادة سطح المكتب.

راجع أجزاء إدارة الكابلات المتاحة وتأكد من توفر مكونات التركيب الضرورية قبل تثبيت الأجهزة. قد تختلف متطلبات اللصق والبراغي اعتمادًا على سطح المكتب وطريقة التثبيت التي يستخدمها نظام إدارة الكابلات.

• تحقق من توفر البراغي، الأقواس، المشابك، أو أجهزة التثبيت الأخرى عندما تتطلبها طريقة التركيب.
• تحقق من أن الوسادات اللاصقة مناسبة لسطح التثبيت المقصود عند استخدام التثبيت اللاصق.
• جهز مواد تنظيف السطح لإزالة الغبار أو البقايا أو الحطام قبل التثبيت.
• تأكد من الحاجة إلى مفك براغي، مثقاب، أو أداة تثبيت مماثلة للأجهزة المختارة.
• تحقق من توفر مشابك الكابلات لتوجيه وتأمين مجموعات الكابلات بعد التركيب.
• تحقق من أن أكمام الكابلات، الروابط، أو الملحقات المماثلة جاهزة لتنظيم حزم الكابلات.
• راجع ما إذا كان التركيب يعتمد على مجموعة من المثبتات والدعم اللاصق بدلاً من طريقة تثبيت واحدة.

يوضح هذا الرسم البياني العناصر الرئيسية التي يجب التحقق منها قبل تثبيت نظام إدارة كابلات المكتب، بما في ذلك الأجهزة، تحضير السطح، والأدوات.

اختيار طريقة التثبيت الصحيحة قبل التركيب

يعتمد اختيار طريقة التثبيت على قابلية سطح المكتب للتثبيت، حمولة الكابلات، وديمومة التركيب المطلوبة. يمكن للبراغي والمشابك واللاصق أن تؤدي وظائف مختلفة؛ الاختيار الصحيح هو الذي يطابق السطح والحمل ومتطلبات الوصول والإزالة بدل افتراض أن طريقة واحدة مناسبة لكل مكتب.

تؤثر طريقة التثبيت على كل من الثبات وقابلية الإزالة، لذا يجب اتخاذ القرار قبل تموضع الصواني أو القنوات أو الحاملات. يقارن الشكل أدناه طرق التركيب الرئيسية حسب متطلبات المكتب، وسلوك الدعم، وتأثير الإزالة، وحالة الاستخدام المناسبة.

مقارنة طريقة التثبيت بحسب السطح والحمل وقابلية الإزالة

طريقة التثبيت	متطلبات المكتب	قوة التثبيت النسبية	تأثير الإزالة	حالة الاستخدام الأنسب
بالبراغي	جانب سفلي قابل للحفر بمواد وسماكة مناسبة	أعلى عادةً عندما تكون المادة والمثبتات والعمق مناسبين للمنتج والحمل	قد يترك ثقوبًا أو علامات على السطح	الإعدادات الأكثر دوامًا، وصواني الكابلات الأثقل، ومناطق الطاقة المدعومة
بالمشابك	حافة مكتب قابلة للوصول مع خلوص كافٍ للمشبك	يمكنه دعم الإعدادات القابلة للإزالة عندما يتناسب شكل الحافة وحمل الكابلات مع تصميم المشبك	أسهل في الإزالة عادةً من التثبيت المحفور	المستأجرون، والمكاتب التي لا تتطلب حفرًا، والإعدادات التي قد تحتاج إلى تعديل
باللصق	سطح نظيف بمساحة تلامس كافية للقاعدة اللاصقة	مناسب غالبًا للمشابك والقنوات والكابلات الخفيفة أكثر من ملحقات الطاقة الثقيلة	قد يترك بقايا أو يفقد التصاقه اعتمادًا على السطح والحمل	توجيه الكابلات الخفيفة، وملحقات الأحمال المنخفضة، والمكاتب التي لا ينبغي حفرها

قد يفضل المستأجر أو المستخدم الذي لديه مكتب لا ينبغي حفره الدعم بالمشابك أو اللصق عندما يكون حمل الكابلات خفيفًا بدرجة كافية. قد يتطلب الإعداد الذي يحتوي على شرائط طاقة أثقل أو صواني كابلات كبيرة أو وزن محول مركز طريقة دعم أكثر أمانًا إذا كان سطح المكتب يسمح بذلك.

الصواني والقنوات المثبتة بالبراغي

تكون الصواني والقنوات المثبتة بالبراغي مناسبة عندما يسمح الجانب السفلي للمكتب بالحفر ويحتاج الحمل إلى تثبيت أكثر ديمومة. افحص مادة المكتب وعمقها قبل الحفر؛ يجب أن يتوافق طول البرغي مع السماكة القابلة للتثبيت بعد احتساب سماكة الحامل، من دون الاقتراب من السطح العلوي أو مكونات مخفية.

• تحقق مما إذا كانت الثقوب الإرشادية مناسبة لمادة المكتب وأجهزة التثبيت المستخدمة.
• تأكد من أن طول البرغي يتوافق مع سماكة المكتب المتاحة لتقليل خطر تلف السطح أو بروز المثبت.
• تأكد من أن تباعد الأقواس يتوافق مع نقاط تثبيت الصينية أو القناة وحمل الكابلات المتوقع.
• راجع ما إذا كان وزن الصينية وحزم الكابلات وملحقات الطاقة قد يزيد الضغط على منطقة التثبيت.
• تجنب افتراض أن الحفر مناسب عندما لا يمكن التحقق من بناء المكتب أو الدعامات الداخلية أو سماكة المادة، لأن المكونات المخفية أو عمق المادة المحدود قد يؤثر على التركيب.

الصواني المثبتة بالمشابك لإعدادات المكتب التي لا تتطلب حفرًا

تكون الصواني المثبتة بالمشابك مناسبة عندما يلزم تركيب قابل للإزالة من دون حفر، بشرط أن تستوعب فتحة المشبك سماكة حافة المكتب وأن تتلامس وسادات المشبك مع سطح مستقر. لا يكفي أن يصل المشبك إلى الحافة؛ يجب أن يبقى ثابتًا تحت الحمل الفعلي من دون انزلاق.

يعتمد ملاءمة المشبك على شكل حافة المكتب، والخلوص المتاح، والطريقة التي تنقل بها الصينية الحمل إلى المكتب. استخدم الفحوصات التالية قبل تركيب صينية مثبتة بمشبك:

• تحقق من أن نطاق فتح المشبك يمكنه استيعاب سماكة حافة المكتب.
• تحقق مما إذا كانت شفة سفلية أو حافة مشطوفة أو ميزة هيكلية قد تتداخل مع تلامس المشبك.
• تأكد من أن الأدراج أو الإطارات أو المكونات الأخرى تترك خلوصًا كافيًا لأجهزة المشبك.
• راجع ما إذا كانت حزمة الكابلات المخطط لها أو المحولات أو ملحقات الطاقة تشكل حمولة يمكن للصينية المثبتة بالمشبك دعمها بشكل معقول.
• تحقق من أن المشبك يمكن أن يستقر بشكل متساوٍ على حافة المكتب دون الاعتماد على تلامس جزئي أو نقاط تثبيت عرضة للعرقلة.

قنوات الكابلات اللاصقة، ومشابك الأسلاك، وحاملات الأكمام

تكون القنوات اللاصقة ومشابك الأسلاك وأكمام الكابلات مناسبة أساسًا لـتوجيه الكابلات الخفيفة عندما يكون السطح نظيفًا ومتوافقًا مع المادة اللاصقة. اتبع زمن التثبيت أو المعالجة الذي يحدده المنتج قبل تحميل اللاصق؛ لا يوجد زمن واحد أو حمولة واحدة تنطبق على جميع المواد اللاصقة والأسطح.

• نظف وجفف سطح التثبيت قبل تطبيق المكونات اللاصقة، لأن الغبار أو البقايا أو الرطوبة قد تقلل من التماس اللاصق.
• اترك أي فترة معالجة موصى بها قبل وضع حمل الكابلات المستمر على القناة أو المشبك أو الحامل.
• تحقق مما إذا كان شد الكابلات قد يسحب نقطة التثبيت اللاصقة، خاصة بالقرب من الانحناءات أو الحواف أو المعدات المتحركة.
• تأكد من توفر مساحة تلامس لاصقة كافية لسطح التثبيت وتصميم المكون.
• استخدم الدعامات اللاصقة بشكل أساسي للأسلاك الخفيفة ومهام تنظيم الكابلات عندما يكون وزن الكابلات وظروف التثبيت مناسبة.
• تجنب افتراض أن القنوات اللاصقة أو المشابك أو الحاملات يمكنها دعم المحولات الثقيلة أو الأحمال المركزة المتعلقة بالطاقة، لأن سعة التحميل قد تعتمد على حالة السطح وتوزيع الحمل.

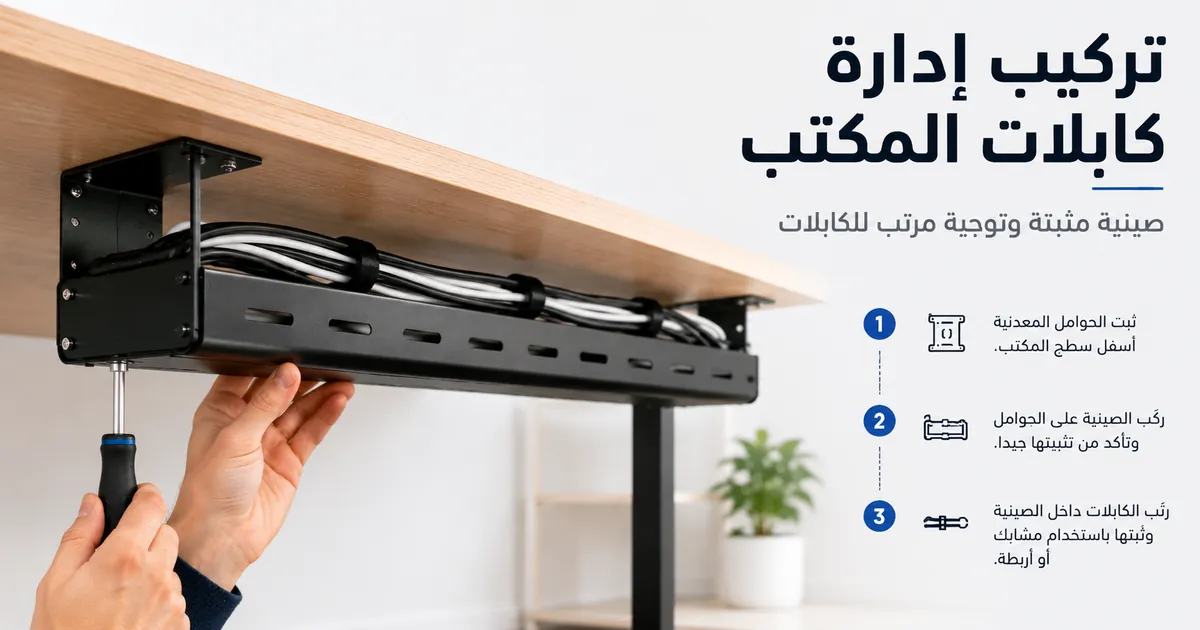

تركيب الصينية أو القناة الرئيسية للكابلات أسفل المكتب

يبدأ تركيب الصينية أو القناة الرئيسية باختيار موضع يجمع بين الثبات والخلوص والوصول ومسار كابل مباشر. افحص الموضع قبل تثبيت أي مثبّت، لأن نقل الصينية بعد الحفر أو الالتصاق قد يكون أصعب من تعديل المسار أثناء القياس.

يصبح تركيب الصينية أو القناة الرئيسية للكابلات أسفل المكتب أسهل عندما يتم تحديد موضع الصينية ومسار المحاذاة ونقاط التثبيت قبل التركيب. يوضح الشكل أدناه تسلسل التموضع وفحوصات التثبيت الرئيسية التي تساعد في منع مشكلات المحاذاة والخلوص.

1. ضع علامة على موضع الصينية أو القناة المطلوب أسفل المكتب بعد التأكد من أن الموقع لا يتعارض مع الأدراج أو الإطارات أو مكونات المكتب الأخرى.
2. محاذاة الصينية أو القناة مع مسار الكابلات المخطط له بحيث تظل نقاط دخول وخروج الكابلات عملية للتوجيه لاحقًا.
3. تحقق من تباعد الأقواس مقابل نقاط التثبيت التي يوفرها تصميم الصينية أو القناة.
4. اربط أجهزة التثبيت باستخدام طريقة التثبيت المناسبة للنظام المحدد وسطح المكتب.
5. تحقق من اتجاه الصينية قبل تثبيت الأجهزة بالكامل بحيث يتطابق اتجاه الفتح والوصول إلى الكابلات مع مسار التوجيه المطلوب.
6. تحقق من أن جميع المثبتات محكمة دون إفراط في الشد عندما يؤثر الشد الزائد على أجهزة التثبيت أو محاذاة الصينية أو أسطح المكتب.
7. تحقق من أن الصينية أو القناة المثبتة تظل في موضعها الصحيح ولا تعيق حركة الأدراج أو مسارات الكابلات المخطط لها.

تحديد موضع الصينية ومسار الكابلات

حدد مسار الكابلات قبل تثبيت الصينية: من مصدر الطاقة إلى الأجهزة، مع نقاط دخول وخروج واضحة ومساحة للحركة. يجب أن يتبع موضع الصينية المسار الفعلي للكابلات لا أن يجبر الكابلات على انعطافات أو شد غير ضروري.

1. حدد اتجاه المنفذ وضع علامة على المسار العام الذي ستتبعه الكابلات من مصدر الطاقة نحو معدات المكتب.
2. ضع علامة على نقاط دخول الكابلات المتوقعة للشاشات والأجهزة الطرفية والأجهزة الأخرى المتصلة بحيث يتوافق موقع الصينية أو القناة مع مناطق التوصيل هذه.
3. ضع الصينية أو القناة على طول المسار المخطط وتحقق من أن طول الصينية يدعم مسار الكابلات المقصود دون إنشاء انعطافات غير ضرورية.
4. حدد مواقع البراغي أو مواضع المشابك أو نقاط التثبيت الأخرى بعد التأكد من أن اتجاه الصينية يتوافق مع مسار الكابلات المخطط.
5. تحقق من المسار الكامل قبل تثبيت الأجهزة وتجنب توجيه الكابلات أولاً، لأن موضع الأجهزة قد يحتاج إلى تعديل ليتوافق مع اتجاه الكابلات النهائي.

للتحضير الأوسع قبل تحديد نقاط التثبيت، راجع قائمة تخطيط التركيب بحيث تظل قرارات موضع الصينية وتوجيه الكابلات متسقة.

تثبيت الأقواس والمشابك والبراغي أو القواعد اللاصقة

ثبّت الأقواس أو المشابك أو القواعد اللاصقة بعد تأكيد موضع الصينية ومسار الكابلات. المعيار ليس مجرد بقاء الجزء في مكانه لحظة التثبيت، بل استمرار التلامس والاستقرار تحت الحمل المقصود من دون إتلاف سطح المكتب أو تجاوز حدود المنتج.

• محاذاة الأقواس مع نقاط تثبيت الصينية أو القناة قبل الشد بحيث يظل الدعم متساويًا عبر المكون المثبت.
• اضبط ضغط المشبك تدريجيًا عند استخدام قاعدة مثبتة بمشبك، لأن الضغط غير المتساوي أو المفرط قد يؤثر على القبضة أو المحاذاة أو حالة حافة المكتب.
• تحقق من عمق البرغي مقابل سماكة المكتب المتاحة قبل التثبيت لتقليل خطر تلف السطح أو البروز.
• اضغط القواعد اللاصقة على منطقة تلامس نظيفة ومناسبة بحيث يمكن للسطح اللاصق أن يستوي ويحقق تلامسًا ثابتًا.
• تحقق من الصينية أو القناة أو القاعدة المثبتة بفحص استقرار خفيف قبل إضافة مجموعة الكابلات الكاملة، لأن الدعم النهائي يعتمد على نوع المثبت وحالة المكتب وتصميم المنتج.

التحقق من ثبات الصينية قبل إضافة الكابلات

اختبر ثبات الصينية قبل إضافة الكابلات حتى تظهر مشكلات التثبيت قبل زيادة الحمل. أي تذبذب أو انزلاق أو انفصال لاصق قبل التحميل يعني أن نقطة التثبيت تحتاج إلى تصحيح قبل إضافة الكابلات أو ملحقات الطاقة.

• تحقق مما إذا كانت الصينية أو القناة تظهر تذبذبًا عند الضغط الخفيف في نقاط مختلفة على طول المكون المثبت.
• تحقق من أن الأقواس تحافظ على تلامس كامل مع سطح التثبيت دون فجوات أو انزلاق مرئي.
• تأكد من أن الأجهزة المثبتة بالمشابك تظل في موضعها ولا تتحرك أثناء فحص الاستقرار الأساسي.
• افحص نقاط التثبيت اللاصقة للتأكد من تلامس السطح الثابت وعدم وجود مؤشرات على أن الرابطة اللاصقة غير آمنة بالكامل.
• تحقق من أن الأدراج أو الإطارات أو مكونات المكتب القريبة لا تزال تحتوي على خلوص كافٍ حول الصينية أو القناة المثبتة.
• تحقق من أن الدعامة المثبتة تبدو جاهزة لمجموعة الكابلات المخطط لها قبل إضافة الكابلات أو المحولات أو ملحقات الطاقة، لأن الأداء النهائي قد يعتمد على حمل الكابلات وظروف التثبيت.

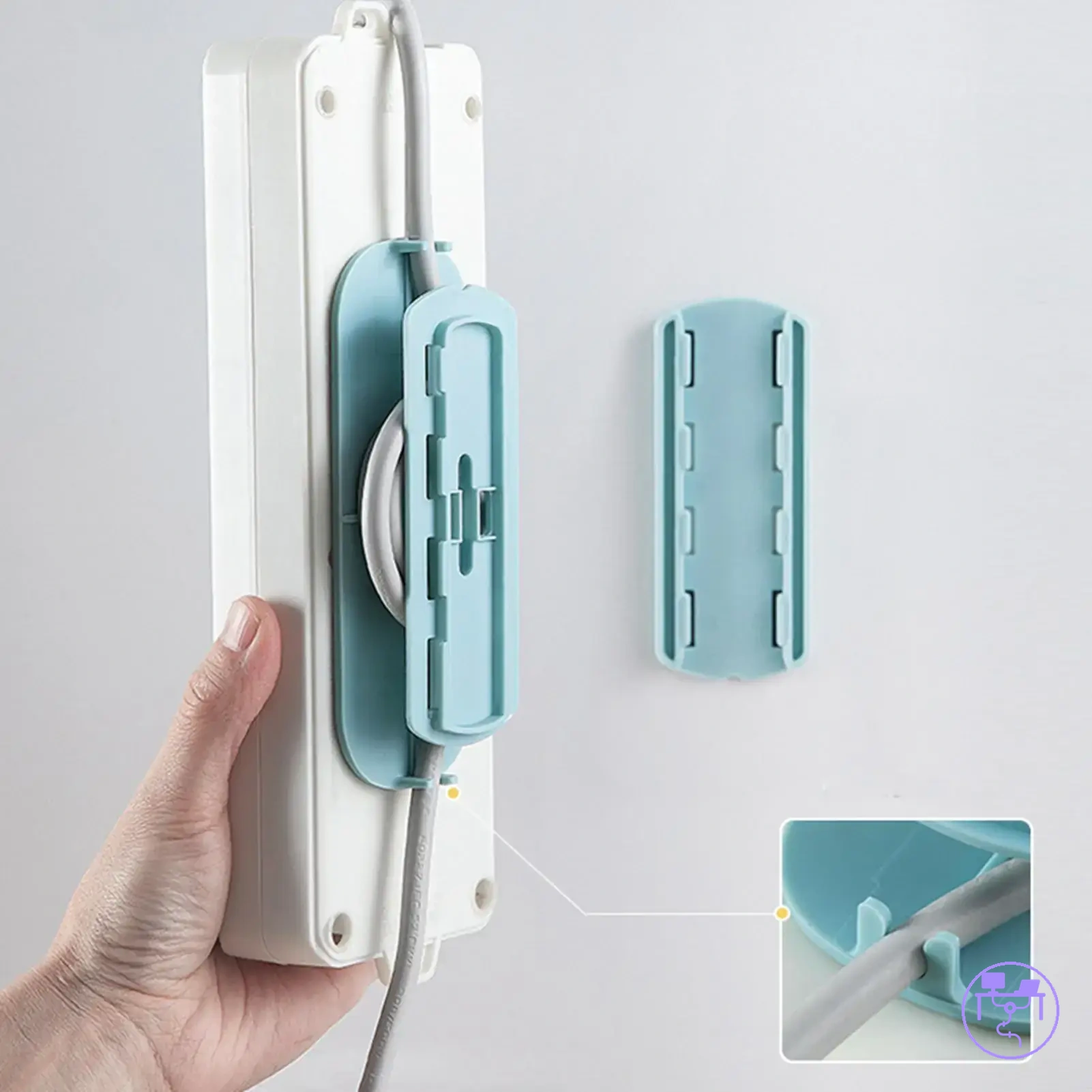

تركيب حامل شريط الطاقة ودعم المحولات

ضع شريط الطاقة والمحولات حيث يتوفر وصول إلى المقابس، ومدى مناسب للأسلاك، وتهوية، ودعم مستقل للوزن. لا ينبغي أن يحمل السلك أو القابس وزن شريط الطاقة أو المحول؛ يجب أن تتحمل وسيلة التثبيت هذا الوزن.

يجب مراجعة موضع شريط الطاقة قبل التثبيت لأن موضع الحامل والوصول إلى القابس وتوجيه السلك وحجم المحول يمكن أن تؤثر على كيفية دعم التركيب. الهدف هو إبقاء ملحقات الطاقة قابلة للوصول مع تقليل الضغط غير الضروري على الكابلات والمقابس وأجهزة التثبيت.

يمكن أن تساعد قائمة المراجعة التالية في التحقق من التموضع العملي قبل تنظيم الكابلات وملحقات الطاقة بالكامل:

• ضع الحامل حيث تظل المقابس قابلة للوصول دون الحاجة إلى شد زائد للكابل.
• تحقق من أن أسلاك الطاقة تتبع مسارًا طبيعيًا وتتجنب الانحناءات الحادة بالقرب من توصيلات القابس أو المحول.
• تأكد من أن المحولات الضخمة مدعومة بشكل مناسب ولا تعتمد على توصيل كابل واحد لحمل وزنها.
• اترك خلوصًا كافيًا حول شرائط الطاقة والمحولات الأكبر عندما قد يحد التموضع المزدحم من تدفق الهواء.
• افصل ملحقات الطاقة عن حزم الكابلات التي تظل تحت الشد، لأن قوة السحب المستمرة قد تؤثر على التوجيه وظروف الدعم.
• تأكد من بقاء الحامل آمنًا بعد وضع شريط الطاقة والمحولات ومجموعات الكابلات المخطط لها.

تساعد حوامل شرائط الطاقة ودعامات المحولات في إدارة التموضع وتنظيم الكابلات، لكن متطلبات السلامة الكهربائية التفصيلية وتقييمات المعدات واعتبارات الحمل الكهربائي قد تتطلب إرشادات تتجاوز قرارات التركيب والتموضع.

دعم شريط الطاقة ميكانيكيًا لا يغيّر حدوده الكهربائية. استخدم الشريط والمحولات ضمن التصنيفات وتعليمات الاستخدام التي يحددها المصنع، واترك مساحة تمنع حبس الحرارة؛ هذه الصفحة تركز على التثبيت والتوجيه ولا تستبدل تعليمات السلامة الكهربائية الخاصة بالمعدات.

تحديد موضع شريط الطاقة للوصول ومدى السلك

اختر موضع شريط الطاقة بحيث تبقى المقابس والمفتاح في متناول اليد وتصل الأسلاك من دون شد مستمر. الموضع الأفضل هو الذي يوازن الوصول ومدى السلك وحركة المكتب، لا الموضع الأكثر اختفاءً بصريًا.

قبل تثبيت شريط الطاقة، تحقق من أن الموضع المخطط يدعم سهولة الوصول وتوجيه الكابلات. يمكن أن تساعد قائمة المراجعة التالية في تأكيد ظروف التموضع العملي:

• تحقق من أن اتجاه القابس يسمح للكابلات بالدخول والخروج دون إنشاء انحناءات حادة بالقرب من شريط الطاقة.
• تأكد من أن الأجهزة المتصلة يمكنها الوصول إلى شريط الطاقة دون مد الأسلاك عبر الجانب السفلي للمكتب.
• تأكد من أن مفتاح الطاقة يظل في متناول اليد عند الحاجة للوصول إليه أحيانًا.
• اترك مساحة كافية حول المحولات الأكبر بحيث تظل المقابس القريبة قابلة للاستخدام عندما يؤثر حجم المحول على التباعد.
• تحقق من أن شريط الطاقة لا يتداخل مع الركبتين أو الأدراج أو مساند القدمين أو مكونات المكتب المتحركة.
• تحقق من أن حزم الكابلات لا تضع قوة سحب مستمرة على المقابس المتصلة عند تعديل المعدات.

قد يقلل الموضع المخفي من فوضى الكابلات المرئية في بعض الإعدادات، لكن الوصول إلى المنافذ ومدى السلك وحركة المكتب يجب أن توجه قرار التموضع النهائي بدلاً من الرؤية وحدها.

استخدام البراغي والحوامل أو اللاصق عالي التحمل بأمان

يعتمد اختيار البراغي أو الحوامل أو اللاصق عالي التحمل على وزن شريط الطاقة أو المحول، سطح المكتب، وإمكانية الإزالة. استخدم طريقة لا تعتمد على شد الأسلاك للمحافظة على موضع المعدات، ولا تفترض أن وصف "عالي التحمل" يضمن ملاءمة كل سطح أو حمل.

يمكن أن تختلف قوة الدعم وخطر الإزالة حسب طريقة التثبيت. تسلط المقارنة أدناه الضوء على الظروف الرئيسية التي قد تؤثر على اختيار التثبيت والدعم طويل الأمد.

خيارات دعم شريط الطاقة والمحولات بحسب التثبيت والإزالة

طريقة الدعم	اعتبارات التموضع	اعتبارات الإزالة
الحوامل المثبتة بالبراغي	قد تكون مناسبة عندما يمكن لسطح المكتب قبول المثبتات ويتطلب الحمل المدعوم طريقة تثبيت أكثر أمانًا.	قد يترك الإزالة ثقوبًا أو علامات على السطح.
حوامل بأحزمة أو أربطة	يمكن أن تساعد في دعم شرائط الطاقة أو المحولات عندما تناسب أبعاد الحامل وظروف التثبيت المعدات.	تعتمد الإزالة على تصميم الحامل وطريقة التثبيت.
الوسادات اللاصقة عالية التحمل	تعتمد على تحضير السطح ومساحة التلامس اللاصق ووزن المعدات وظروف التثبيت.	قد تترك بقايا أو تتطلب تنظيف السطح بعد الإزالة.

قبل التثبيت النهائي، نظّف السطح وتحقق من توافق الحامل مع وزن المعدات المقصود. إذا تحركت المعدات أو سخنت منطقة الالتصاق أو بدأ اللاصق بالانفصال، فغيّر طريقة الدعم بدل زيادة الضغط على الأسلاك. الدعم اللاصق وحده ليس بديلًا تلقائيًا عن التثبيت الميكانيكي للأحمال الأثقل.

توجيه الكابلات وتأمينها بعد التركيب

بعد تثبيت الصواني والقنوات ومنطقة الطاقة، وجّه الكابلات حسب الوظيفة مع الحفاظ على الوصول والمرونة ونقاط التعديل. يختلف مقدار المرونة المطلوب حسب حركة المكتب والشاشات والأجهزة، لذلك اختبر المسار في الوضع الفعلي بدل ترك طول عشوائي.

استخدم التقسيم التالي لتمييز وظيفة كل مجموعة وما يجب الحفاظ عليه أثناء التوجيه؛ ترتيب المجموعات نفسها ليس قاعدة ثابتة.

• كابلات الطاقة: قم بتوجيه كابلات الطاقة عبر الصينية أو القناة الرئيسية، وحافظ على مرونة كافية بالقرب من المعدات المتصلة، وقم بتأمين مجموعة الكابلات باستخدام الحوامل أو الروابط المناسبة، وتحقق من بقاء المقابس وملحقات الطاقة في متناول اليد عند الحاجة إلى تعديلات.
• كابلات الشاشات: قم بتوجيه كابلات الشاشات على طول المسار المخطط بين الشاشات والمعدات المتصلة، واترك مرونة للحركة حيث قد يتغير موضع الشاشة، وقم بتأمين مجموعة الكابلات عند نقاط الدعم، وتحقق من عدم زيادة شد الكابل أثناء تعديل الشاشة.
• كابلات الأجهزة الطرفية: قم بتوجيه كابلات لوحة المفاتيح والفأرة والصوت أو الملحقات عبر مسارات ثانوية عند توفرها، واترك مرونة كافية للحركة الطبيعية للجهاز، وقم بتأمين مجموعة الكابلات دون الإفراط في ضغط الكابلات، وتحقق من إمكانية إعادة تموضع الأجهزة بشكل مريح.
• كابلات المحولات: ضع كابلات المحولات بحيث يكون وزن الكابل مدعومًا بنظام التثبيت وليس بواسطة الموصل فقط، وحافظ على حلقة خدمة عند الحاجة إلى نقل المعدات، وقم بتأمين مجموعة الكابلات لتقليل الانزلاق، وتحقق من بقاء المحولات في متناول اليد للفحص أو الاستبدال.
• التحقق النهائي: تحقق من بقاء مجموعات الكابلات منفصلة حيثما كان ذلك عمليًا، وتأكد من أن مكونات المكتب المتحركة لا تتداخل مع الكابلات الموجهة، وتحقق من بقاء نقاط الوصول المستقبلية متاحة للصيانة أو تغييرات المعدات.

بمجرد توجيه مجموعات الكابلات وتأمينها، يمكن للمستخدمين الذين يرغبون في الحصول على نتيجة بصرية أنظف استكشاف طرق لإخفاء الكابلات بعد التركيب مع الحفاظ على الوصول إلى نظام إدارة الكابلات المثبت.

يوضح هذا الرسم البياني الخطوات الرئيسية لتوجيه كابلات الطاقة والشاشات وغيرها من الكابلات بعد التركيب، بما في ذلك فحص التحقق النهائي.

تجميع كابلات الطاقة والشاشات والأجهزة الطرفية

قسّم الكابلات إلى مجموعات وظيفية حتى يكون التوجيه والفحص والتعديل أسهل. تفصل هذه البنية بين الطاقة والشاشات والأجهزة الطرفية والمحولات بحيث يمكن تغيير مجموعة واحدة من دون تفكيك المسار كله.

تخدم كل مجموعة كابلات غرضًا مختلفًا، لذا فإن تنظيمها بشكل منفصل يمكن أن يساعد في الحفاظ على وضوح التوجيه وإمكانية الوصول للصيانة المستقبلية. يحافظ نهج التجميع التالي على التعامل مع الكابلات مركزًا على الوظيفة بدلاً من التصنيف التقني للكابلات.

• أسلاك الطاقة: حافظ على تجميع أسلاك الطاقة معًا داخل الصينية أو القناة الرئيسية، واترك مرونة كافية بالقرب من ملحقات الطاقة، وحافظ على الوصول إلى المقابس أو شرائط الطاقة عند حدوث تغييرات في المعدات.
• كابلات الشاشات: قم بتوجيه كابلات الشاشات كمجموعة مخصصة بين الشاشات والأجهزة المتصلة، واترك مرونة للحركة حيث قد يتم ضبط الشاشات، وقم بتأمين المجموعة بحيث يظل شد الكابل قابلاً للإدارة أثناء إعادة التموضع.
• كابلات USB والأجهزة الطرفية: قم بتجميع أسلاك لوحة المفاتيح والفأرة والصوت والأجهزة الطرفية المماثلة بشكل منفصل عن أسلاك الطاقة عند الإمكان، واترك مرونة كافية للحركة الطبيعية للجهاز، وحافظ على نقاط التوصيل قابلة للوصول للاستبدال أو إعادة التكوين.
• أسلاك المحولات: حافظ على أسلاك المحولات بالقرب من ملحق الطاقة المرتبط بها، وادعم وزن الكابل من خلال نظام التثبيت حيثما أمكن، وحافظ على الوصول للفحص أو تغييرات المعدات.
• الفحص النهائي للتجميع: تحقق من بقاء مجموعات الكابلات قابلة للتمييز، وتأكد من توفر المرونة حيث قد تحدث حركة، وتحقق من إمكانية إجراء الصيانة المستقبلية دون إزعاج مجموعات الكابلات غير المرتبطة.

استخدام المشابك والأكمام والروابط دون عرقلة الوصول

استخدم المشابك والأكمام والروابط لتقليل حركة الكابلات من دون إغلاق نقاط الصيانة. النتيجة الجيدة تجمع بين التثبيت وإمكانية الفك وإعادة التوجيه عندما تتغير الأجهزة.

يكون تنظيم الكابلات الأنيق أكثر فائدة عندما لا تقيد دعامات الكابلات التعديلات المستقبلية. استخدم قائمة المراجعة التالية للموازنة بين التحكم في الكابلات والوصول إليها.

• تباعد المشابك: ضع المشابك على طول مسار الكابلات بحيث تظل الكابلات موجهة مع السماح بإزالة أو تعديل الكابلات الفردية عند الحاجة.
• نقاط دخول الأكمام: حافظ على فتحات الأكمام في متناول اليد بحيث يمكن إضافة الكابلات أو إزالتها أو فصلها دون إزعاج مجموعة الكابلات بأكملها.
• الروابط القابلة لإعادة الاستخدام: استخدم روابط يمكن فتحها مرة أخرى عندما تتطلب تغييرات المعدات استبدال الكابل أو فحصه أو إعادة توجيهه.
• الملصقات الاختيارية: قم بتسمية مجموعات الكابلات عندما تتبع توصيلات متعددة نفس المسار وقد يبسط التعرف المستقبلي الصيانة.
• الخلوص حول المنافذ والمحولات: اترك مساحة كافية حول المنافذ والمقابس والمحولات بحيث لا تعيق المشابك أو الأكمام أو الروابط التوصيلات أثناء التعديلات.
• فحص الوصول النهائي: تحقق من بقاء مجموعات الكابلات آمنة بينما يمكن الوصول إلى الموصلات ومسارات الكابلات دون إزعاج مجموعات الكابلات غير المرتبطة.

ترك مرونة آمنة للحركة والتغييرات المستقبلية

اترك مرونة كافية للكابلات في نقاط الحركة، لكن تجنب الحلقات الكبيرة التي يمكن أن تتشابك أو تعلق. بالنسبة إلى المكاتب القابلة للارتفاع أو أذرع الشاشات، تكون القيمة العملية هي أن يمر الكابل عبر نطاق الحركة الكامل من دون شد الموصل أو انثناء حاد. اتبع نصف قطر الانحناء الذي يحدده مصنع الكابل عند توفره.

تعتمد المرونة الوظيفية على مسار الكابلات والأجهزة المتصلة وكيفية تحرك إعداد المكتب أثناء الاستخدام. استخدم الفحوصات التالية للتأكد من بقاء مجموعات الكابلات مرنة دون خلق مشاكل في التوجيه.

• مكاتب الجلوس والوقوف: تحقق من حركة الكابلات عبر نطاق تشغيل المكتب الكامل عندما تؤدي تغييرات ارتفاع المكتب إلى زيادة شد الكابل.
• أذرع الشاشات: اترك مرونة كافية بالقرب من نقاط حركة ذراع الشاشة بحيث يمكن لكابلات الشاشة متابعة تعديلات الذراع دون سحب الموصلات.
• مدى وصول الطاقة: تأكد من أن أسلاك الطاقة يمكنها الوصول إلى المقابس أو شرائط الطاقة أو المحولات دون أن تظل تحت إجهاد مستمر.
• نصف قطر الانحناء: تحقق من أن توجيه الكابلات يتجنب الانحناءات الحادة عند دخول الكابلات إلى الصواني أو القنوات أو المشابك أو الأجهزة المتصلة.
• تغييرات الأجهزة المستقبلية: حافظ على مرونة قابلة للوصول بالقرب من نقاط التوصيل عند إضافة أجهزة أو استبدالها أو إعادة تموضعها أو فصلها لاحقًا.

مشاكل التركيب التي يجب فحصها قبل الاستخدام اليومي

تظهر مشاكل التركيب قبل الاستخدام اليومي غالبًا كـحركة في المثبّتات، ترهل، شد في الكابلات، عرقلة للحركة، أو ضعف في دعم الطاقة. صحح العلامة وسببها قبل إضافة المزيد من الكابلات أو إخفاء المسار، لأن الإخفاء قد يجعل الفحص اللاحق أصعب.

استخدم قائمة التشخيص أدناه لمطابقة كل عرض مرئي مع سبب محتمل وفحص فوري ومسار تصحيح عملي.

تشخيص مشاكل التركيب: العرض والسبب والفحص ومسار التصحيح

العرض	السبب المحتمل	الفحص الفوري	مسار التصحيح
صينية أو قناة أو حامل يتحرك عند لمسه	مثبتات مرتخية أو ضعف التماس اللاصق أو ضعف قبضة المشبك	تحقق من تلامس القوس وتماسك البرغي وضغط المشبك أو تلامس السطح اللاصق.	أعد تركيب المكون إذا لم تعد طريقة الدعم تثبت الجزء المثبت بشكل آمن.
صينية تتدلى بعد إضافة الكابلات	قد يتجاوز حمل الكابلات طريقة الدعم أو يركز الوزن في منطقة واحدة	تحقق مما إذا كانت المحولات الثقيلة أو الأسلاك المجمعة أو ملحقات الطاقة تحمل جزءًا واحدًا.	قلل حمل الكابلات أو أعد توزيع الوزن أو انتقل إلى طريقة دعم أقوى عندما يسمح سطح المكتب بذلك.
انحناء حاد للكابلات بالقرب من المخارج أو الموصلات	مسار التوجيه قد يكون ضيقًا جدًا أو مرونة الكابل غير كافية	تحقق من نقاط دخول الكابلات ونقاط الخروج ومناطق الموصلات بحثًا عن انحناءات حادة.	أعد النظر في التوجيه وأضف مرونة وظيفية حيث تكون حركة الكابل أو إجهاد الموصل مرئيًا.
الأدراج أو الركبتين أو أجزاء المكتب المتحركة تصطدم بالتركيب	موضع التثبيت قد يعيق الحركة الطبيعية للمكتب أو الخلوص	تحقق من حركة الدرج ومساحة الأرجل وحركة مسند القدمين وتعديل الارتفاع إذا أمكن.	أعد تركيب الصينية أو القناة أو الحامل في موضع أكثر وضوحًا قبل الاستخدام اليومي.
صعوبة الوصول إلى شريط الطاقة أو المحولات أو وجود إجهاد عليها	سوء تموضع الطاقة أو قصر مدى السلك أو عدم دعم وزن المحول	تحقق من الوصول إلى القابس والوصول إلى المفتاح ومسار السلك وما إذا كانت المحولات تسحب الكابلات المتصلة.	اضبط تموضع الطاقة وادعم المحولات الضخمة أو أعد توجيه مجموعات الكابلات لتقليل الإجهاد.

إذا استمرت المشكلة بعد التصحيح الأساسي، استخدم خطوات إصلاح أخطاء التركيب قبل إضافة مزيد من الكابلات أو إخفاء الإعداد.

البراغي المرتخية والمشابك المنزلقة ونقاط اللصق الضعيفة

عندما تتحرك صينية أو قناة أو حامل، افحص نقطة التثبيت نفسها قبل تعديل مسار الكابلات. تكون الأسباب الأكثر شيوعًا ربطًا غير كافٍ، انزلاق المشبك، ضعف التلامس اللاصق، سطحًا غير مستوٍ، أو حملًا غير مناسب.

يمكن تشخيص معظم أعطال التثبيت الموضعية بمطابقة العرض مع السبب المحتمل ومسار التصحيح.

• البراغي المرتخية: تتحرك صينية أو قوس أثناء فحص حركة خفيف. قد يكون السبب ربطًا غير كافٍ أو إجهاد التثبيت أو سطح مكتب لم يعد يمسك المثبت جيدًا. تحقق من بقاء البراغي ثابتة في سطح التثبيت. أعد الربط فقط عندما لا يزال المثبت ممسكًا، أو أعد تركيب الأجهزة إذا لم تعد نقطة التثبيت موثوقة.
• المشابك المنزلقة: يتحرك مكون مثبت بمشبك على طول حافة المكتب. قد يكون السبب انخفاض ضغط المشبك أو تلامسًا غير متساوٍ للحافة أو زيادة في حمل الكابلات. تحقق من نقاط تلامس المشبك وتأكد من بقاء المشبك في موضعه الصحيح. أعد التموضع أو أعد تركيب المشبك إذا استمرت الحركة.
• نقاط اللصق الضعيفة: تبدأ قاعدة لاصقة بالانفصال عن سطح التثبيت. قد يكون السبب تلامسًا سطحيًا محدودًا أو تلوث السطح أو ظروف حمل تتجاوز التثبيت اللاصق. تحقق من وجود حواف منفصلة أو تلامس غير كامل. أعد التطبيق أو الاستبدال أو تغيير طريقة الدعم عندما لا يظل الرابط اللاصق آمنًا.
• أسطح التثبيت غير المستوية: تستقر صينية أو حامل أو قناة بشكل غير متساوٍ بعد التركيب. قد يكون السبب تلامسًا سطحيًا غير منتظم أو أجهزة تثبيت لا تستوي جيدًا. تحقق من المحاذاة ومناطق التلامس. أعد تموضع الأجهزة إذا كان الدعم غير المتساوي يؤثر على الثبات.
• الأجهزة المحملة فوق طاقتها: تظهر على الأقواس أو المشابك أو اللواصق علامات إجهاد بعد إضافة الكابلات والملحقات. قد يكون السبب وزنًا مركزًا أو طريقة دعم غير مناسبة للحمل المثبت. تحقق من توزيع الوزن، ثم قلل حمل الكابلات أو أعد توزيع الملحقات أو استبدل الأجهزة أو استخدم نهج تثبيت مختلف عند الحاجة.

الصواني المحملة فوق طاقتها والانحناءات الحادة وتموضع الطاقة غير الآمن

قد يظهر الحمل الزائد أو إجهاد الكابل حتى بعد تركيب صحيح مبدئيًا. راقب الترهل، تركّز وزن المحولات، ضغط الحزم، الانحناءات الحادة، ازدحام الحرارة، ودعم شريط الطاقة؛ كل علامة منها تشير إلى تعديل مختلف في الحمل أو المسار أو طريقة الدعم.

استخدم قائمة المراجعة أدناه لتحديد الظروف التي قد تتطلب تعديلًا أو إعادة توزيع للحمل أو نهج دعم مختلف.

• ترهل الصينية: تحقق مما إذا كانت الصينية تنحني أو تميل أو تظهر إجهادًا مرئيًا بعد تركيب الكابلات. قد يضع وزن الكابلات الزائد أو التحميل المركز في منطقة واحدة مزيدًا من الضغط على نظام التثبيت.
• وزن المحولات المجمعة: تحقق مما إذا كانت محولات متعددة أو ملحقات طاقة مجمعة في موقع واحد. قد يزيد الوزن المركز من الحمل على الصواني أو الحوامل أو المشابك أو نقاط التثبيت.
• الأسلاك المضغوطة: تحقق مما إذا كانت حزم الكابلات معبأة بإحكام داخل صينية أو كم أو قناة. قد تجعل المساحة المحدودة توجيه الكابلات أو فحصها أو التعديلات المستقبلية أكثر صعوبة.
• الانحناءات الحادة: تحقق من نقاط دخول الكابلات ونقاط الخروج ومناطق الموصلات بحثًا عن انعطافات حادة. قد تزيد الانحناءات الحادة من إجهاد الكابل عند نقل المعدات أو إعادة تموضعها.
• خلوص الحرارة: تحقق مما إذا كانت المحولات أو شرائط الطاقة أو حزم الكابلات مزدحمة في مناطق ضيقة. قد يساعد الخلوص الإضافي عندما تولد المعدات المتصلة حرارة أثناء الاستخدام العادي.
• شرائط الطاقة غير المدعومة: تحقق مما إذا كان شريط الطاقة مدعومًا بطريقة التثبيت الخاصة به بدلاً من الأسلاك المتصلة فقط. قد يزيد الوزن غير المدعوم من الإجهاد على الكابلات أو المقابس أو أجهزة التثبيت.

قائمة التحقق النهائية لتركيب نظام إدارة كابلات المكتب

يؤكد الفحص النهائي أن التثبيت، توجيه الكابلات، دعم الطاقة، المرونة، وإمكانية الوصول تعمل معًا في الاستخدام اليومي. لا تعتبر التركيب مكتملًا إذا بقي عنصر واحد يتحرك أو يشد كابلًا أو يعيق حركة المكتب.

راجع كل نقطة بعد وضع الكابلات والصواني والحوامل وملحقات الطاقة في مواضعها النهائية. أي عنصر لا يجتاز الفحص قد يتطلب تعديلًا أو إعادة تركيب أو إعادة توزيع للحمل أو تغييرات في التوجيه اعتمادًا على ظروف التركيب.

• تحقق من بقاء الصواني والقنوات والمشابك والبراغي واللاصقات آمنة وعدم ظهور أي حركة مرئية أثناء فحص الاستقرار الخفيف.
• تحقق من بقاء كابلات الطاقة وكابلات الشاشات وكابلات الأجهزة الطرفية منظمة كمجموعات كابلات منفصلة حيثما كان ذلك عمليًا.
• تأكد من أن شريط الطاقة مدعوم بطريقة التثبيت الخاصة به وليس معلقًا بالأسلاك المتصلة.
• تحقق من أن المحولات تحتوي على مساحة كافية حولها وأنها لا تضع وزنًا مركزًا على توصيلات الكابلات غير المدعومة.
• تحقق من توفر مرونة الكابلات حيث قد تتطلب المعدات أو أذرع الشاشات أو المكاتب القابلة للتعديل حركة.
• تحقق من أن حركة المكتب والأدراج والمكونات القريبة لا تتداخل مع مجموعات الكابلات الموجهة.
• تأكد من بقاء المقابس والمحولات ومجموعات الكابلات وأجهزة التثبيت في متناول اليد للفحص أو الصيانة أو تغييرات المعدات المستقبلية.

يكون التركيب جاهزًا للاستخدام اليومي عندما تبقى الدعامات ثابتة، وتظل ملحقات الطاقة مدعومة وقابلة للوصول، وتتحرك الكابلات مع الأجهزة من دون شد أو تعارض. إذا فشل أحد هذه الشروط، صحح السبب قبل اعتبار التركيب مكتملًا.

تجمع هذه الصورة نقاط قائمة المراجعة النهائية في ثلاث فئات رئيسية: ثبات الأجهزة، وتنظيم الكابلات، والجاهزية المستقبلية، للتحقق من أن نظام إدارة كابلات المكتب مثبت بالكامل وجاهز للاستخدام اليومي.

إذا احتجت إلى مقارنة ملحقات مناسبة لطريقة التثبيت التي اخترتها، فهذه أمثلة موجودة في الموقع. تحقق من التوافق والأبعاد وطريقة التثبيت والحمولة المعلنة في صفحة المنتج قبل الشراء؛ الروابط التالية للإحالة إلى منتجات لدى جهات خارجية وليست ضمانًا للسعر أو التوفر.
