Masa kablo yönetim sistemi nasıl kurulur?

Bir masa kablo yönetim sistemi, önce montaj yüzeyi, alt yüzey boşluğu ve kablo yükü doğrulanarak; ardından uygun montaj yöntemi seçilip ana tepsi veya kanal ile güç şeridi ayrı ayrı desteklenerek ve kablolar işlevlerine göre gruplandırılıp erişim ile hareket payı korunarak kurulur. Ağır tepsi veya güç aksesuarlarında, masa ve ürün tasarımı uygunsa, yalnızca yapışkana güvenmek yerine üreticinin yük sınırına uygun mekanik destek genellikle daha güvenilir bir seçimdir.

Bu sayfa, masa altında uygulanacak montaj ve yönlendirme adımlarına odaklanır; sistem türleri ve bileşen seçimi için masa kablo yönetim sistemi rehberini kullanabilirsiniz. Montajdan önce cihazların bağlantılarını kesin, kabloları işlevlerine göre ayırın ve gerekli tepsi, klips, kılıf, bağ, güç şeridi tutucuları ile araçları hazırlayın.

Masa ve Kablo Yükü için Kurulum Uyum Kontrolleri

Masa ve kablo yükü için kurulum uyum kontrolleri, masanın alt yüzeyine, mevcut montaj alanına, kablo hacmine ve kablo yönetim sisteminin desteklemesi beklenen ağırlığa bağlıdır. Bir masa kablo yönetim sistemi, montaj alanı erişilebilir olduğunda ve planlanan kablo demeti destek yöntemiyle eşleştiğinde daha temiz bir şekilde kurulur.

Bu kurulum uyum kontrolleri, donanım takılmadan önce montaj dayanıklılığını, boşluğu veya kablo düzenini etkileyebilecek koşulların belirlenmesine yardımcı olur. Aşağıdaki görsel, kurulumdan önce incelenmesi gereken masa alanlarını ve kablo yükü faktörlerini vurgulamaktadır.

Masa malzemesi, alt yüzey kalınlığı ve montaj erişimi, donanım seçimini etkileyebilir. Masa destek çubukları, sığ montaj bölgeleri veya sınırlı alt yüzey boşluğu içeriyorsa, kurulum kararı farklı bir montaj konumu veya destek yöntemi gerektirebilir. İlgili hususlar masa montaj uyumu bölümünde ele alınmıştır.

Kablo yükü, tek tek kablolar yerine tam bir demet olarak değerlendirilmelidir. Güç adaptörleri, güç şeritleri ve gruplandırılmış cihaz kabloları, özellikle alt yüzey alanı dar veya zaten kalabalık olduğunda, beklenenden daha fazla ağırlık oluşturabilir ve daha fazla yer kaplayabilir.

Kurulumdan önce aşağıdaki kontrol listesini kullanın:

• Masa alt yüzeyinin temiz ve erişilebilir bir montaj yüzeyi sağlayıp sağlamadığını kontrol edin.
• Masa malzemesi ve montaj alanının amaçlanan donanım türüne uygun olduğunu doğrulayın.
• Kablo demetlerinin, adaptörlerin ve güç aksesuarlarının planlanan destek alanına sığabileceğini onaylayın.
• Priz erişimi ve güç şeridi yerleşiminin pratik kablo yönlendirmesine izin verip vermediğini kontrol edin.
• Çekmecelerin, çerçevelerin veya yapısal bileşenlerin montaj konumuna müdahale etmeyeceğini doğrulayın.
• Sınırlı boşluk veya daha ağır kablo gruplarının farklı bir kurulum yaklaşımı gerektirip gerektirmediğini gözden geçirin.

Montaj yüzeyi, alt yüzey boşluğu ve kablo ağırlığı

Montaj yüzeyi, alt yüzey boşluğu ve kablo ağırlığı, bir tepsi, kanal, klips veya tutucunun masa altına güvenli bir şekilde monte edilip edilemeyeceğini belirler. Uyumluluk, montaj yüzeyi durumuna, mevcut boşluğa ve planlanan kablo yükünün destek yöntemiyle eşleşip eşleşmediğine bağlıdır.

Kurulumdan önce, montaj stabilitesini etkileyebilecek yerel koşulları gözden geçirin. Yüzey malzemesi, yakındaki hareketli parçalar ve kablolar ile adaptörlerin birleşik ağırlığı, seçilen montaj konumunun uygun kalıp kalmayacağını etkileyebilir.

• Montaj yüzeyinin güvenli bağlantı için düz ve erişilebilir bir alan sağlayıp sağlamadığını kontrol edin.
• Masa çerçeveleri, çekmeceler, klavye tepsileri veya diğer hareketli bileşenlerin monte edilen donanıma müdahale etmeyeceğini doğrulayın.
• Kenar boşluğunun tepsi, kanal, klips veya tutucunun engelsiz bir şekilde sığmasına izin verdiğini onaylayın.
• Kablo demetlerinin ve güç adaptörlerinin, montaj yönteminin makul ölçüde destekleyebileceği bir yük oluşturup oluşturmadığını gözden geçirin.
• Yapışkan tabanlı montajın yüzey durumuna, malzemeye ve kablo ağırlığına bağlı olup olmadığını kontrol edin.
• Kablo yönlendirmesinin kurulu donanım üzerinde sürekli bir gerilim oluşturmadığını doğrulayın.

Sınırlı alt yüzey boşluğu yerleştirme seçeneklerini azaltabilirken, daha ağır adaptörler yükü daha küçük bir alanda yoğunlaştırabilir. Montaj alanı kısıtlı olduğunda veya kablo ağırlığı eşit dağılmadığında, farklı bir montaj konumu veya destek yöntemi daha güvenli bir sonuç sağlayabilir.

Bu görsel, bir masa montaj yönteminin kablo yönetim donanımını güvenli bir şekilde tutup tutamayacağını belirleyen üç ana faktörü ve her faktör için temel kontrolleri göstermektedir.

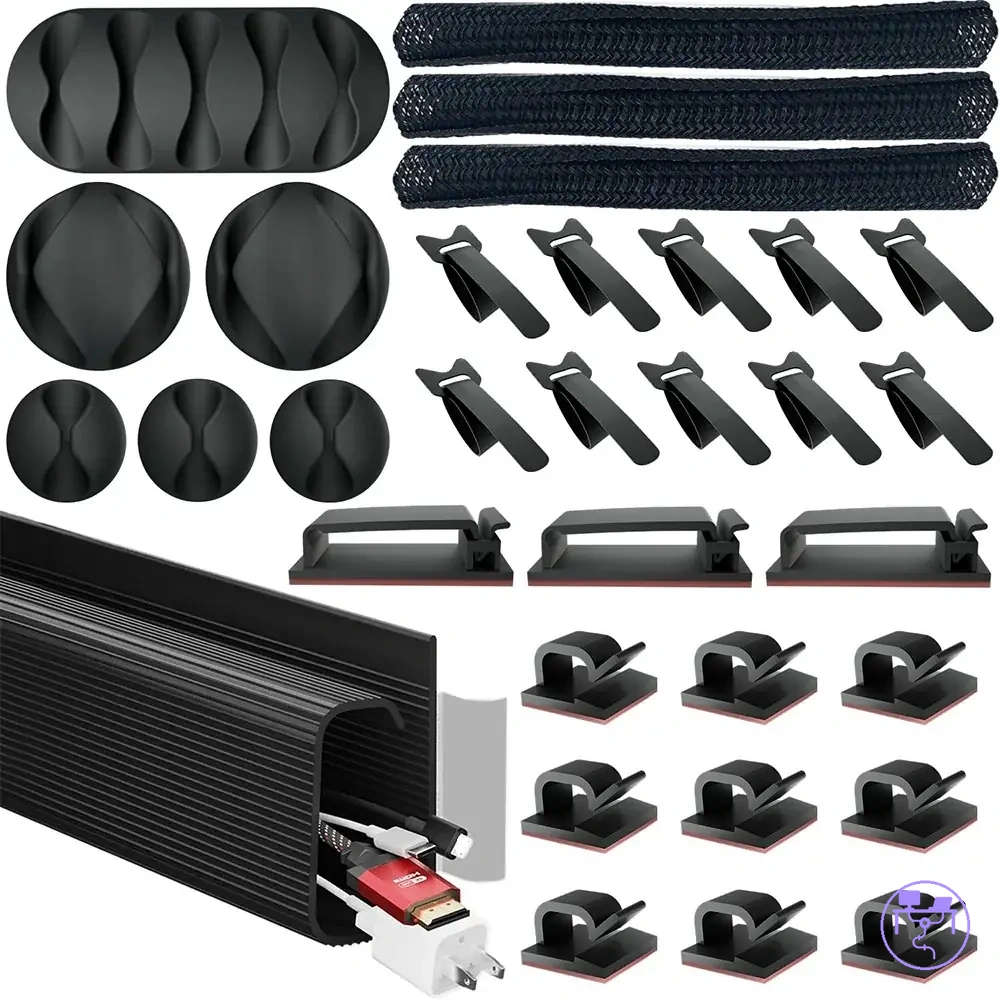

Donanım, bağlantı elemanları, yapışkan yüzeyler ve temel araçlar

Donanım, bağlantı elemanları, yapışkan yüzeyler ve temel araçlar, montaj başlamadan önce doğrulanmalıdır; böylece masa kablo yönetim sistemi, gerekli bağlantı ve düzenleme bileşenleri hazır halde kurulabilir. Gerekli öğeler montaj yöntemine, ürün tasarımına ve masa yüzeyi durumuna göre değişebilir.

Mevcut kablo yönetim parçalarını gözden geçirin ve donanımı sabitlemeden önce gerekli kurulum bileşenlerinin mevcut olduğunu onaylayın. Yapıştırıcı ve vida gereksinimleri, masa yüzeyine ve kablo yönetim sistemi tarafından kullanılan bağlantı yöntemine bağlı olarak farklılık gösterebilir.

• Vidalar, braketler, kelepçeler veya diğer montaj donanımlarının, kurulum yöntemi bunları gerektirdiğinde mevcut olduğunu kontrol edin.
• Yapışkan bant kullanıldığında, yapışkan pedlerin amaçlanan montaj yüzeyi için uygun olduğunu doğrulayın.
• Montajdan önce tozu, kalıntıyı veya birikintiyi temizlemek için yüzey temizlik malzemeleri hazırlayın.
• Seçilen donanım için bir tornavida, matkap veya benzer bir sıkma aletine ihtiyaç olup olmadığını onaylayın.
• Kurulumdan sonra kablo gruplarını yönlendirmek ve sabitlemek için kablo klipslerinin mevcut olduğunu kontrol edin.
• Kablo demetlerini düzenlemek için kablo kılıflarının, bağların veya benzer aksesuarların hazır olduğunu doğrulayın.
• Kurulumun tek bir bağlantı yöntemi yerine bağlantı elemanları ve yapışkan desteğin bir kombinasyonuna bağlı olup olmadığını gözden geçirin.

Bu görsel, bir masa kablo yönetim sistemini monte etmeden önce doğrulanması gereken donanım, yüzey hazırlığı ve araçlar dahil temel öğeleri göstermektedir.

Kurulumdan Önce Doğru Montaj Yöntemini Seçmek

Kurulumdan önce doğru montaj yöntemini seçmek, masa koşuluna, kalıcılığa, kablo yüküne ve kablo yönetim sisteminin ne sıklıkta sökülmesi veya ayarlanması gerekebileceğine bağlıdır. Vidalı montaj, kelepçeli montaj ve yapışkanlı yöntemlerin her biri, masa yüzeyi, destek ihtiyaçları ve erişim gereksinimleri kurulum yoluna uyduğunda çalışabilir.

Montaj yöntemi hem stabiliteyi hem de sökülebilirliği etkiler, bu nedenle seçim tepsiler, kanallar veya tutucular konumlandırılmadan önce yapılmalıdır. Aşağıdaki görsel, ana kurulum yollarını masa gereksinimi, destek davranışı, sökme etkisi ve uygun kullanım koşuluna göre karşılaştırmaktadır.

Montaj yöntemlerinin masa, destek ve sökme koşullarına göre karşılaştırması

Montaj yöntemi	Masa gereksinimi	Dayanıklılık seviyesi	Sökme etkisi	En uygun kullanım koşulu
Vidalı montaj	Uygun malzeme ve kalınlıkta delinebilir alt yüzey	Doğru monte edildiğinde tepsiler ve daha ağır kablo grupları için genellikle daha dayanıklıdır	Delik veya yüzey izi bırakabilir	Daha kalıcı düzenekler, daha ağır kablo tepsileri ve desteklenen güç alanları
Kelepçeli montaj	Kelepçe için yeterli boşluğa sahip erişilebilir masa kenarı	Kenar şekli ve kablo yükü kelepçe tasarımına uyduğunda çıkarılabilir düzenekleri destekleyebilir	Genellikle delikli donanımdan daha kolay sökülür	Kiracılar, delinmeyen masalar ve ayar gerektirebilecek düzenekler
Yapışkanlı montaj	Yapışkan taban için yeterli temas alanına sahip temiz yüzey	Genellikle ağır adaptörlerden ziyade daha hafif klipsler, kablo kanalları veya kılıf tutucular için daha uygundur	Yüzeye ve yüke bağlı olarak kalıntı bırakabilir veya tutuşunu kaybedebilir	Hafif kablo yönlendirme, düşük yüklü aksesuarlar ve delinmemesi gereken masalar

Montaj yöntemini kalıcılık, yüzey uyumu, sökülebilirlik ve kurulu yük birlikte belirlemelidir. Delinmemesi gereken bir masada kelepçe, kenar geometrisi uygunsa güçlü bir çıkarılabilir seçenek olabilir; yapışkanlı destek ise üreticinin belirttiği taşıma sınırı içinde kalan hafif yönlendirme parçaları için daha uygundur. Ağır tepsi, güç şeridi veya yoğun adaptör yükünde ürünün yük sınırı bilinmiyorsa kapasite varsayılmamalıdır.

Vidalı montaj tepsileri ve kanalları

Vidalı montaj tepsileri ve kanalları, masa alt yüzeyi bağlantı elemanlarını kabul edebildiğinde ve kablo yönetim sistemi, tepsiler, kanallar veya daha ağır kablo grupları için daha kalıcı bir montaj yaklaşımı gerektirdiğinde genellikle uygundur. Kurulum, herhangi bir montaj noktasını işaretlemeden veya delmeden önce masa yapısını, montaj konumunu ve donanım gereksinimlerini kontrol ederek başlamalıdır.

• Pilot delik gerekiyorsa çap ve derinliği masa malzemesi ile kullanılan bağlantı elemanına göre belirleyin; ürün talimatında belirtilen yöntemi izleyin.
• Vida uzunluğunu masa kalınlığına göre kontrol edin; vida ucunun üst yüzeye çıkmasına veya ince malzemeyi zayıflatmasına izin vermeyin.
• Braket aralığının tepsi veya kanal montaj noktaları ve beklenen kablo yükü ile uyumlu olduğunu onaylayın.
• Tepsi ağırlığının, kablo demetlerinin ve güç aksesuarlarının montaj alanındaki gerilimi artırıp artırmayacağını gözden geçirin.
• Masa yapısı, iç destekler veya malzeme kalınlığı doğrulanamadığında delme işleminin uygun olduğunu varsaymaktan kaçının; çünkü gizli bileşenler veya sınırlı malzeme derinliği kurulumu etkileyebilir.

Delinmeyen masa düzenekleri için kelepçeli tepsiler

Delinmeyen masa düzenekleri için kelepçeli tepsiler, masa kablo yönetim sisteminin çıkarılabilir bir montaj yöntemi gerektirdiği ve masa yüzeyinin delinmemesi gerektiği durumlarda genellikle uygundur. Kurulum, tepsiyi sabitlemeden önce masa kenarının, alt yüzey şeklinin ve beklenen kablo yükünün kelepçe tasarımına uyup uymadığını kontrol ederek başlamalıdır.

Kelepçe uyumu, masa kenar şekline, mevcut boşluğa ve tepsiden masaya iletilen yüke bağlıdır. Kelepçeli bir tepsiyi monte etmeden önce aşağıdaki kontrolleri yapın:

• Kelepçe açma aralığının masa kenar kalınlığını kapsayabildiğini doğrulayın.
• Alt yüzeydeki bir çıkıntı, eğim veya yapısal özelliğin kelepçe temasına müdahale edip etmediğini kontrol edin.
• Çekmeceler, çerçeveler veya diğer bileşenlerin kelepçe donanımı için yeterli boşluk bıraktığını onaylayın.
• Planlanan kablo demeti, adaptörler ve güç aksesuarları dahil toplam kurulu yükün kelepçeli tepsinin üretici tarafından belirtilen taşıma sınırı içinde kaldığını doğrulayın.
• Kelepçenin, kısmi temasa veya tıkanmaya yatkın montaj noktalarına güvenmeden masa kenarına eşit şekilde oturabildiğini kontrol edin.

Yapışkanlı kablo kanalları, kablo klipsleri ve kılıf tutucular

Yapışkanlı kablo kanalları, tel klipsleri ve kılıf tutucular, masa kablo yönetim sisteminin yalnızca daha hafif kablo yönlendirme için desteğe ihtiyaç duyduğu ve montaj yüzeyinin güvenilir yapışkan temasına izin verdiği durumlarda genellikle uygundur. Kurulum, herhangi bir yapışkan destekli bileşeni takmadan önce temiz bir yüzey ve kablo ağırlığının değerlendirilmesiyle başlamalıdır.

• Yapışkan bileşenleri uygulamadan önce montaj yüzeyini temizleyin ve kurulayın; çünkü toz, kalıntı veya nem yapışkan temasını azaltabilir.
• Yapışkanlı kanala, klipse veya tutucuya sürekli kablo yükü bindirmeden önce üreticinin belirttiği kürlenme süresinin tamamlanmasını bekleyin.
• Kablo geriliminin, özellikle dirseklerin, kenarların veya hareketli ekipmanların yakınında, yapışkan bağlantı noktasına karşı çekip çekmediğini kontrol edin.
• Montaj yüzeyi ve bileşen tasarımı için yeterli yapışkan temas alanının mevcut olduğunu doğrulayın.
• Kablo ağırlığı ve bağlantı koşulları uygun olduğunda, yapışkan destekleri öncelikle daha hafif kablolar ve kablo düzenleme görevleri için kullanın.
• Yapışkanlı kablo kanallarının, klipslerin veya tutucuların ağır adaptörleri veya yoğun güçle ilgili yükleri destekleyebileceğini varsaymaktan kaçının; çünkü tutma kapasitesi yüzey durumuna ve yük dağılımına bağlı olabilir.

Ana Kablo Tepsisi veya Kanalını Masanın Altına Monte Etmek

Ana kablo tepsisi veya kanalını masanın altına monte etmek, kablo erişimini, tepsi stabilitesini ve masa kablo yönetim sistemi için net bir yönlendirme yolunu destekleyen bir konum seçmekle başlar. Montaj konumu, sabitlemeden önce doğrulanmalıdır çünkü tepsi yerleşimi boşluğu, gelecekteki kablo düzenini ve bağlı ekipmanlara erişimi etkileyebilir.

Ana kablo tepsisi veya kanalını masanın altına monte etmek, tepsi konumu, hizalama yolu ve sabitleme noktaları kurulumdan önce belirlendiğinde daha kolay hale gelir. Aşağıdaki görsel, yerleştirme sırasını ve hizalama ile boşluk sorunlarını önlemeye yardımcı olan temel montaj kontrollerini göstermektedir.

1. Konumun çekmecelere, çerçevelere veya diğer masa bileşenlerine müdahale etmediğini onayladıktan sonra amaçlanan tepsi veya kanal konumunu masanın altında işaretleyin.
2. Tepsiyi veya kanalı planlanan kablo yolu ile hizalayın, böylece kablo giriş ve çıkış noktaları daha sonraki yönlendirme için pratik kalır.
3. Braket aralığını, tepsi veya kanal tasarımı tarafından sağlanan montaj noktalarına göre kontrol edin.
4. Seçilen sistem ve masa yüzeyi için uygun olan bağlantı yöntemini kullanarak montaj donanımını sabitleyin.
5. Donanımı tamamen sıkmadan önce tepsi yönünü doğrulayın, böylece açıklık ve kablo erişim yönü amaçlanan yönlendirme yoluyla eşleşir.
6. Aşırı sıkmanın montaj donanımını, tepsi hizalamasını veya masa yüzeylerini etkileyebileceği durumlarda, tüm bağlantı elemanlarının aşırı sıkma yapılmadan güvenli olduğunu kontrol edin.
7. Monte edilen tepsi veya kanalın uygun şekilde konumlandırıldığını ve çekmece hareketini veya planlanan kablo yollarını engellemediğini doğrulayın.

Tepsi konumunu ve kablo yolunu işaretleme

Tepsi konumunu ve kablo yolunu işaretlemek, herhangi bir tepsi, kanal, kelepçe veya bağlantı elemanı takılmadan önce kabloların nereden geçmesi gerektiğini tanımlamakla başlar. Montaj konumu, gerçek kablo yolunu izlemelidir; masa kablo yönetim sistemi, daha sonra büyük yol değişiklikleri gerektirmeden cihaz bağlantılarını destekler.

1. Priz yönünü belirleyin ve kabloların güç kaynağından masa ekipmanına doğru izleyeceği ana rotayı işaretleyin.
2. Monitörler, çevre birimleri ve diğer bağlı cihazlar için beklenen kablo giriş noktalarını işaretleyin; tepsi veya kanal konumu bu bağlantı alanlarıyla hizalanır.
3. Tepsiyi veya kanalı planlanan rota boyunca konumlandırın ve tepsi uzunluğunun gereksiz sapmalar yaratmadan amaçlanan kablo yolunu desteklediğini doğrulayın.
4. Tepsi yönünün planlanan kablo rotasıyla eşleştiğini onayladıktan sonra vida konumlarını, kelepçe pozisyonlarını veya diğer montaj noktalarını işaretleyin.
5. Donanımı sabitlemeden önce tüm yolu doğrulayın ve kabloları önce yönlendirmekten kaçının, çünkü donanım yerleşiminin nihai kablo yönüne uyması için ayarlama yapılması gerekebilir.

Montaj noktalarını işaretlemeden önce daha kapsamlı bir hazırlık için, tepsi yerleşimi ve kablo yönlendirme kararlarının uyumlu kalması amacıyla kurulum planlama listesini gözden geçirin.

Braketleri, kelepçeleri, vidaları veya yapışkan tabanları sabitleme

Braketleri, kelepçeleri, vidaları veya yapışkan tabanları ancak tepsi, kanal veya taban konumu masa yüzeyi ve kablo yoluna göre doğrulandıktan sonra sabitleyin. Bağlantı yöntemi, masa malzemesine uygun olmalı ve kurulu parçanın üretici tarafından belirtilen yük sınırını aşmamalıdır.

• Braketleri sıkmadan önce tepsi veya kanal montaj noktalarıyla hizalayın, böylece destek monte edilen bileşen boyunca eşit kalır.
• Kelepçeli bir taban kullanıldığında kelepçe basıncını kademeli olarak ayarlayın; çünkü dengesiz veya aşırı basınç tutuşu, hizalamayı veya masa kenarı durumunu etkileyebilir.
• Sabitlemeden önce vida derinliğini mevcut masa kalınlığına göre kontrol ederek yüzey hasarı veya dışarı çıkma riskini azaltın.
• Yapışkan tabanları temiz, uygun bir temas alanına bastırın; böylece yapışkan yüzey düz durabilir ve tutarlı temas sağlayabilir.
• Tam kablo grubunu eklemeden önce monte edilen tepsiyi, kanalı veya tabanı hafif bir stabilite kontrolü ile doğrulayın; çünkü nihai destek, bağlantı elemanı türüne, masa durumuna ve ürün tasarımına bağlıdır.

Kablo eklemeden önce tepsi stabilitesini kontrol etme

Kablo eklemeden önce tepsi stabilitesini kontrol etmek, kablo demetleri veya güç aksesuarları kurulu desteğe ağırlık eklemeden önce montaj sorunlarının belirlenmesine yardımcı olur. Bu hızlı doğrulama, masa kablo yönetim sistemi kullanıma alınmadan önce sarkma, kayma veya yapışkan temasın zayıflamasını önlemeye yardımcı olabilir.

• Tepsi veya kanalın, monte edilen bileşenin farklı noktalarına hafif basınç uygulandığında sallanma gösterip göstermediğini kontrol edin.
• Braketlerin montaj yüzeyiyle tam temasını koruduğunu ve görünür boşluk veya kayma olmadığını doğrulayın.
• Kelepçeli donanımın yerinde kaldığını ve temel bir stabilite kontrolü sırasında hareket etmediğini onaylayın.
• Yapışkan bağlantı noktalarını tutarlı yüzey teması ve yapışkan bağın tam olarak güvenli olmayabileceğine dair işaretler açısından inceleyin.
• Yakındaki çekmecelerin, çerçevelerin veya masa bileşenlerinin monte edilen tepsi veya kanal etrafında hala yeterli boşluğa sahip olduğunu kontrol edin.
• Kablo, adaptör veya güç aksesuarı eklemeden önce desteğin görünür sallanma, kayma veya bağlantı ayrılması göstermediğini doğrulayın; tam yük altındaki sınır için ürünün belirtilen taşıma kapasitesini esas alın.

Güç Şeridi Tutucu ve Adaptör Desteğini Takma

Güç şeridi tutucu ve adaptör desteği, güç aksesuarlarını erişilebilir, desteklenmiş ve hava akışı engellenmeyecek bir konumda tutmalıdır. Yerleşim; kablo gerilimi, fiş erişimi, adaptör hacmi ve masa altındaki hareketli parçalar birlikte değerlendirilerek seçilmelidir.

Güç şeridi yerleşimi, montajdan önce gözden geçirilmelidir; çünkü tutucu konumu, fiş erişimi, kablo yönlendirmesi ve adaptör boyutu, kurulumun nasıl desteklendiğini etkileyebilir. Amaç, kablolar, fişler ve montaj donanımı üzerindeki gereksiz gerilimi azaltırken güç aksesuarlarını erişilebilir tutmaktır.

Aşağıdaki kontrol listesi, kablolar ve güç aksesuarları tamamen düzenlenmeden önce pratik yerleşimin doğrulanmasına yardımcı olabilir:

• Tutucuyu, fişlere aşırı kablo gerilimi gerektirmeden erişilebilir kalacak şekilde konumlandırın.
• Güç kablolarının doğal bir yol izlediğini ve fiş veya adaptör bağlantılarının yakınında sıkı bükülmelerden kaçındığını kontrol edin.
• Hacimli adaptörlerin uygun şekilde desteklendiğini ve ağırlıklarını taşımak için tek bir kablo bağlantısına güvenmediğini doğrulayın.
• Kalabalık yerleşim hava akışını sınırlayabileceğinden, güç şeritleri ve daha büyük adaptörlerin etrafında yeterli boşluk bırakın.
• Güç aksesuarlarını gerilim altında kalan kablo demetlerinden ayırın; çünkü sürekli çekme kuvveti yönlendirme ve destek koşullarını etkileyebilir.
• Planlanan güç şeridi, adaptörler ve kablo grupları konumlandırıldıktan sonra tutucunun güvenli kaldığını onaylayın.

Güç şeridi ve adaptörleri, kendi kullanım talimatlarındaki havalandırma, yük ve montaj kısıtlarına uygun yerleştirin. Bu sayfa kablo yönetimi montajını açıklar; priz kapasitesi, elektrik tesisatı veya cihazın izin verilen elektrik yükü için üretici ve yerel elektrik güvenliği kuralları esas alınmalıdır.

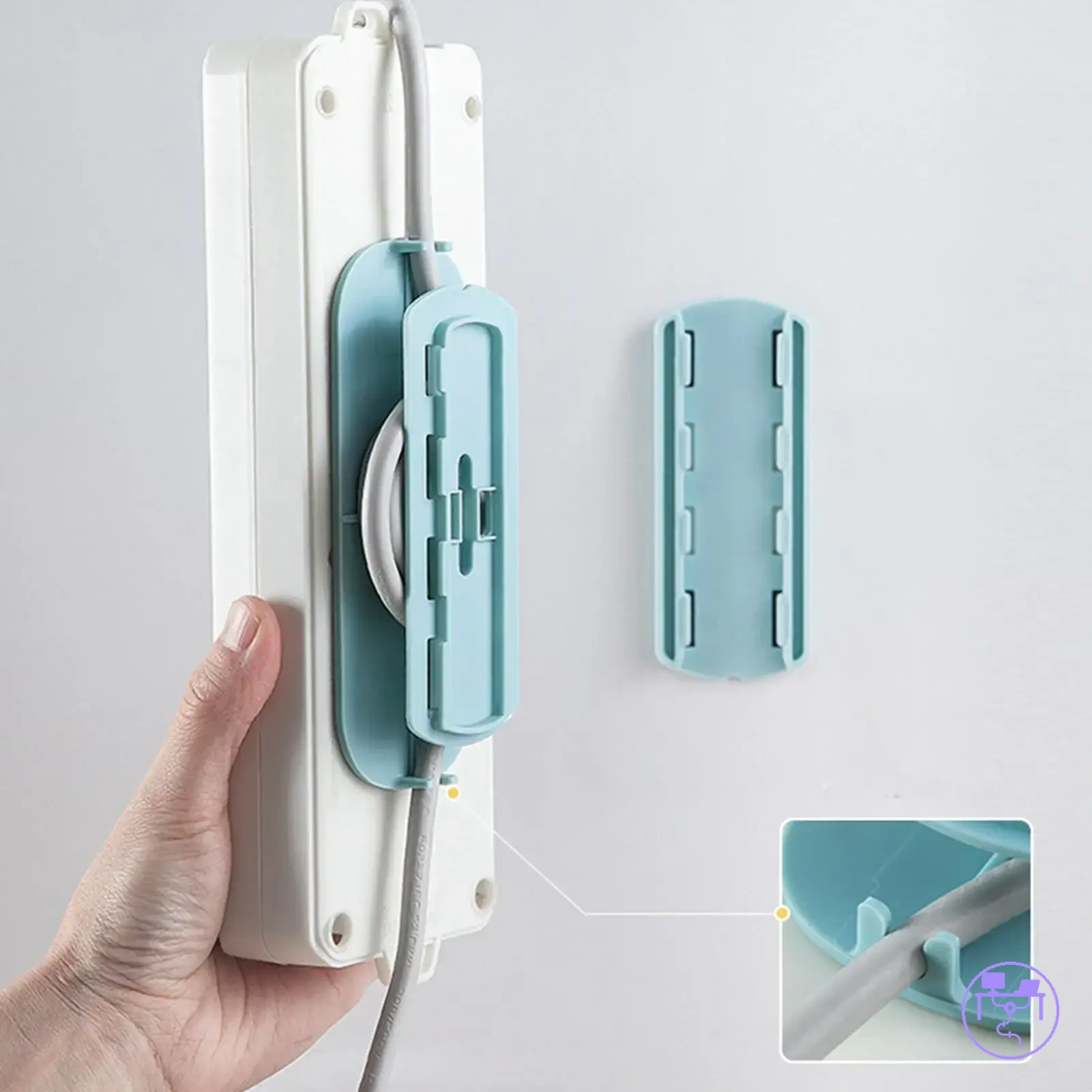

Bu görsel, bir güç şeridi tutucusu takmadan ve kabloları düzenlemeden önce doğrulanması gereken temel yerleşim kontrollerini özetlemektedir.

Güç şeridini erişim ve kablo yönlendirmesi için konumlandırma

Güç şeridini erişim ve kablo yönlendirmesi için konumlandırmak, prizlerin ulaşılabilir kaldığı ve bağlı kabloların gereksiz gerilim olmadan doğal bir yol izleyebileceği bir konum seçmekle başlar. Bir masa kablo yönetim sistemi, güç şeridi yerleşimi cihaz konumları, kablo uzunluğu ve masa altındaki mevcut alanla uyumlu olduğunda bakımı daha kolaydır.

Güç şeridini sabitlemeden önce, planlanan konumun hem erişilebilirliği hem de kablo yönlendirmesini desteklediğini doğrulayın. Aşağıdaki kontrol listesi, pratik yerleşim koşullarının onaylanmasına yardımcı olabilir:

• Fiş yönünün, kabloların güç şeridi yakınında sıkı bükülmeler oluşturmadan girip çıkmasına izin verip vermediğini kontrol edin.
• Bağlı cihazların, kabloları masa alt yüzeyi boyunca germeden güç şeridine ulaşabildiğini doğrulayın.
• Ara sıra erişim gerekebileceğinde güç anahtarının erişilebilir kaldığını onaylayın.
• Adaptör boyutu aralığı etkilediğinde, daha büyük adaptörlerin etrafında yakındaki prizlerin kullanılabilir kalması için yeterli alan bırakın.
• Güç şeridinin dizlere, çekmecelere, ayak dayanaklarına veya hareketli masa bileşenlerine müdahale etmediğini kontrol edin.
• Ekipman ayarlandığında kablo demetlerinin bağlı fişler üzerinde sürekli çekme kuvveti oluşturmadığını doğrulayın.

Gizli bir konum görünür kablo karmaşasını azaltabilir; ancak nihai yerleşimi görünümden önce priz erişimi, kablo yönlendirmesi ve masa hareketi belirlemelidir.

Vidaları, tutucuları veya ağır hizmet tipi yapıştırıcıyı güvenli kullanma

Vidaları, tutucuları veya ağır hizmet tipi yapıştırıcıyı güvenli kullanmak, güç şeridi veya adaptörün ağırlığına, masa yüzeyine ve kurulumun daha sonra ne kadar kolay sökülmesi gerekebileceğine bağlıdır. Bir masa kablo yönetim sistemi, ekipman ağırlığı, montaj koşulları veya sökme gereksinimleri tutucuya yüklenen talepleri değiştirdiğinde farklı destek yöntemleri gerektirebilir.

Destek dayanıklılığı ve sökme riski montaj yöntemine göre değişebilir. Aşağıdaki karşılaştırma, bağlantı seçimini ve uzun vadeli desteği etkileyebilecek temel koşulları vurgulamaktadır.

Güç şeridi ve adaptör desteği için montaj yöntemlerinin karşılaştırması

Destek yöntemi	Yerleşim hususları	Sökme hususları
Vidalı montaj tutucular	Masa yüzeyi bağlantı elemanlarını kabul edebildiğinde ve desteklenen yük daha güvenli bir bağlantı yöntemi gerektirdiğinde uygun olabilir.	Sökme, montaj delikleri veya yüzey izleri bırakabilir.
Kayış tipi tutucular	Tutucu boyutları ve montaj koşulları ekipmana uygun olduğunda güç şeritlerini veya adaptörleri desteklemeye yardımcı olabilir.	Sökme, tutucu tasarımına ve bağlantı yöntemine bağlıdır.
Ağır hizmet tipi yapışkan pedler	Yüzey hazırlığına, yapışkan temas alanına, ekipman ağırlığına ve montaj koşullarına bağlıdır.	Sökme sonrası kalıntı bırakabilir veya yüzey temizliği gerektirebilir.

Son kurulumdan önce yüzey hazırlığını, tutucunun ekipmanla uyumunu ve ürünün belirtilen taşıma sınırını doğrulayın. Ağır bir güç şeridi veya adaptörü yalnızca bağlı kablolara ya da kapasitesi bilinmeyen bir yapışkan tabana taşıtmayın. Hareket, ısı ve yüzey koşulları yapışkan bağlantıyı etkileyebileceğinden, üreticinin uygulama ve sökme talimatlarını izleyin.

Montaj Sonrası Kabloları Yönlendirme ve Sabitleme

Montaj sonrasında kabloları işlevlerine göre gruplandırın ve her grubu erişim, hareket payı ve gelecekteki ayar noktalarını koruyacak şekilde yönlendirin. Yol seçimini kablo türü, bağlı cihazların hareketi ve bakım erişimi belirlemelidir; yalnızca görünümü iyileştirmek için kabloları gereksiz gerilim altında tek bir dar yola sıkıştırmayın.

Tepsiler, kanallar, tutucular ve güç aksesuarları monte edildikten sonra, her kablo grubunu amacına ve erişim gereksinimlerine göre yönlendirin. Aşağıdaki sıralama, gelecekteki erişimi korurken kablo yollarının düzenli kalmasına yardımcı olabilir.

1. Güç kabloları: Güç kablolarını ana tepsi veya kanaldan yönlendirin, bağlı ekipmanın yakınında yeterli hareket payı bırakın, kablo grubunu uygun tutucular veya bağlarla sabitleyin ve ayar gerektiğinde fişler ile güç aksesuarlarının erişilebilir kaldığını doğrulayın.
2. Ekran kabloları: Ekran kablolarını monitörler ve bağlı ekipman arasında planlanan yol boyunca yönlendirin, monitör konumunun değişebileceği yerlerde hareket payı bırakın, kablo grubunu destek noktalarında sabitleyin ve monitör ayarı sırasında kablo geriliminin artmadığını kontrol edin.
3. Çevre birimi kabloları: Klavye, fare, ses veya aksesuar kablolarını mevcut olduğunda ikincil yollardan yönlendirin, normal cihaz hareketi için yeterli hareket payı bırakın, kablo grubunu kabloları aşırı sıkıştırmadan sabitleyin ve cihazların rahatça yeniden konumlandırılabildiğini doğrulayın.
4. Adaptör kabloları: Adaptör kablolarını, kablo ağırlığı yalnızca konektör yerine montaj sistemi tarafından desteklenecek şekilde konumlandırın, ekipman taşınabileceğinde bir servis halkası bırakın, kaymayı azaltmak için kablo grubunu sabitleyin ve adaptörlerin inceleme veya değiştirme için erişilebilir kaldığını kontrol edin.
5. Son doğrulama: Kablo gruplarının pratik olduğu yerlerde ayrı kaldığını kontrol edin, hareketli masa bileşenlerinin yönlendirilen kablolara müdahale etmediğini onaylayın ve bakım veya ekipman değişiklikleri için gelecekteki erişim noktalarının kullanılabilir kaldığını doğrulayın.

Kablo grupları yönlendirilip sabitlendikten sonra, daha temiz bir görsel sonuç isteyen kullanıcılar, kurulu kablo yönetim sistemine erişimi korurken kabloları gizlemenin yollarını keşfedebilir.

Bu görsel, montaj sonrası güç, ekran ve diğer kabloları yönlendirme adımlarını ve son bir doğrulama kontrolünü göstermektedir.

Güç, ekran ve çevre birimi kablolarını gruplandırma

Güç, ekran ve çevre birimi kablolarını gruplandırmak, kablo türlerini işlevlerine göre ayırmakla başlar; böylece masa kablo yönetim sisteminin daha sonra yönlendirilmesi, incelenmesi ve ayarlanması kolaylaşır. Kablo grupları, bağlı ekipmana ve cihaz düzenine bağlı olarak farklı miktarlarda hareket payı, farklı yönlendirme yolları ve farklı erişim noktaları gerektirebilir.

Her kablo grubu farklı bir amaca hizmet eder, bu nedenle bunları ayrı ayrı düzenlemek, yönlendirme netliğini ve gelecekteki servis erişimini korumaya yardımcı olabilir. Aşağıdaki gruplandırma yaklaşımı, kablo yönetimini teknik kablo sınıflandırması yerine işleve odaklı tutar.

Kablo gruplarının yönlendirme, hareket payı ve erişim gereksinimleri

Kablo grubu	Yönlendirme	Hareket payı ve erişim
Güç kabloları	Ana tepsi veya kanal içinde düzenli bir grup olarak yönlendirin.	Güç şeridi ve adaptör bağlantılarını erişilebilir tutun; fişlerde sürekli çekme kuvveti bırakmayın.
Ekran kabloları	Monitör ile bağlı cihaz arasında ayrı ve izlenebilir bir yol kullanın.	Monitör kolu veya ekran hareket ediyorsa, tüm hareket aralığını karşılayacak pay bırakın.
USB ve çevre birimi kabloları	Pratik olduğunda güç kablolarından ayrı bir ikincil yol kullanın.	Klavye, fare ve aksesuarların normal hareketini ve port değişikliklerini engellemeyecek pay bırakın.
Adaptör kabloları	İlgili adaptör veya güç aksesuarının yakınında düzenleyin.	Adaptör ağırlığını yalnızca konektöre bindirmeyin; inceleme ve değiştirme için erişimi koruyun.
Son kontrol	Grupların birbirinden ayırt edilebilir ve izlenebilir kaldığını doğrulayın.	Bir gruba bakım yapmak için ilgisiz kabloları sökmek gerekmemelidir.

Gruplama için temel ölçüt kablonun adı değil, işlevi, hareket ihtiyacı ve erişim noktasıdır; bu üç koşul aynı kaldığı sürece bakım daha az kabloyu etkiler.

Erişimi engellemeden klips, kılıf ve bağ kullanma

Erişimi engellemeden klips, kılıf ve bağ kullanmak, konektörlerin, adaptörlerin ve ayar noktalarının ulaşılabilir kalmasını sağlayacak şekilde kablo gruplarını sabitlemekle başlar. Bir masa kablo yönetim sistemi, düzen değiştiğinde kabloların fişten çıkarılmasına, yeniden yönlendirilmesine veya incelenmesine izin verirken kablo hareketini azaltmalıdır.

Düzenli kablo organizasyonu, kablo destekleri gelecekteki ayarlamaları kısıtlamadığında en kullanışlıdır. Kablo kontrolü ve erişimi dengelemek için aşağıdaki kontrol listesini kullanın.

• Klips aralığı: Klipsleri kablo yolu boyunca, kablolar yönlendirilirken gerektiğinde tek tek kabloların çıkarılmasına veya ayarlanmasına izin verecek şekilde konumlandırın.
• Kılıf giriş noktaları: Kılıf açıklıklarını erişilebilir tutun; böylece tüm kablo grubunu bozmadan kablolar eklenebilir, çıkarılabilir veya ayrılabilir.
• Yeniden kullanılabilir bağlar: Ekipman değişiklikleri kablo değişimi, inceleme veya yeniden yönlendirme gerektirebileceğinde yeniden açılabilen bağlar kullanın.
• İsteğe bağlı etiketler: Birden fazla bağlantı aynı yolu izlediğinde ve gelecekteki tanımlama bakımı basitleştirebileceğinde kablo gruplarını etiketleyin.
• Port ve adaptör boşluğu: Portların, fişlerin ve adaptörlerin etrafında, klipslerin, kılıfların veya bağların ayarlamalar sırasında bağlantıları engellemeyeceği kadar yeterli alan bırakın.
• Son erişim kontrolü: Kablo gruplarının güvenli kaldığını, konektörlere ve kablo yollarına ilgisiz kablo gruplarını rahatsız etmeden erişilebildiğini doğrulayın.

Hareket ve gelecekteki değişiklikler için güvenli hareket payı bırakma

Güvenli hareket payı, kablonun gevşek bırakılması değil; bağlı ekipmanın normal hareketini konektöre çekme kuvveti aktarmadan karşılayacak kadar uzunluk bırakılmasıdır. Ayarlanabilir masalarda ve monitör kollarında bu payı tek bir konumda değil, tüm çalışma aralığı boyunca doğrulayın.

İşlevsel hareket payı, kablo yoluna, bağlı cihazlara ve masa düzeninin kullanım sırasında nasıl hareket ettiğine bağlıdır. Kablo gruplarının yönlendirme sorunları yaratmadan esnek kaldığını doğrulamak için aşağıdaki kontrolleri kullanın.

• Oturma ve ayakta durma masaları: Masa yüksekliği değişiklikleri kablo gerilimini artırabileceğinden, kablo hareketini masanın tüm çalışma aralığı boyunca kontrol edin.
• Monitör kolları: Monitör kolu hareket noktalarının yakınında yeterli hareket payı bırakın; böylece ekran kabloları, kol ayarlarını konektörlere karşı çekmeden takip edebilir.
• Güç erişimi: Güç kablolarının sürekli gerilim altında kalmadan prizlere, güç şeritlerine veya adaptörlere ulaşabildiğini doğrulayın.
• Bükülme yarıçapı: Kablo yönlendirmesinin, kabloların tepsilere, kanallara, klipslere veya bağlı cihazlara girdiği yerlerde keskin bükülmelerden kaçındığını kontrol edin.
• Gelecekteki cihaz değişiklikleri: Cihazlar daha sonra eklenebileceğinde, değiştirilebileceğinde, yeniden konumlandırılabileceğinde veya bağlantısı kesilebileceğinde, bağlantı noktalarının yakınında erişilebilir hareket payı bırakın.

Günlük Kullanımdan Önce Kontrol Edilmesi Gereken Kurulum Sorunları

Günlük kullanımdan önce görülen hareket, sarkma, kablo gerilimi, keskin bükülme veya engellenmiş erişim tamamlanmış bir kurulumun yeniden kontrol edilmesi gerektiğini gösterir. Belirtiyi olası neden, anlık kontrol ve düzeltme eylemiyle eşleştirmek, sorunu yalnızca gizlemek yerine kaynağını düzeltmeye yardımcı olur.

Her bir görünür belirtiyi olası bir neden, anlık bir kontrol ve pratik bir düzeltme yoluyla eşleştirmek için aşağıdaki tanı kontrol listesini kullanın.

Kurulum belirtileri, olası nedenler, kontroller ve düzeltme yolları

Belirti	Olası neden	Anlık kontrol	Düzeltme yolu
Tepsi, kanal veya tutucu dokunulduğunda hareket ediyor	Gevşek bağlantı elemanları, zayıf yapışkan teması veya yetersiz kelepçe tutuşu	Braket temasını, vida tutuşunu, kelepçe basıncını veya yapışkan yüzey temasını kontrol edin.	Destek yöntemi monte edilen parçayı artık güvenli tutmuyorsa bileşeni yeniden monte edin.
Kablolar eklendikten sonra tepsi sarkıyor	Kablo yükü destek yöntemini aşabilir veya ağırlığı tek bir alanda yoğunlaştırabilir	Ağır adaptörlerin, demetlenmiş kabloların veya güç aksesuarlarının tek bir bölümü yükleyip yüklemediğini kontrol edin.	Kablo yükünü azaltın, ağırlığı yeniden dağıtın veya masa yüzeyi izin verdiğinde daha güçlü bir destek yöntemine geçin.
Kablolar çıkışların veya konektörlerin yakınında keskin şekilde bükülüyor	Yönlendirme yolu çok dar olabilir veya kablo gevşekliği yetersiz olabilir	Kablo giriş noktalarını, çıkış noktalarını ve konektör alanlarını sıkı dönüşler açısından kontrol edin.	Yönlendirmeyi yeniden gözden geçirin ve kablo hareketi veya konektör geriliminin görüldüğü yerlere işlevsel hareket payı ekleyin.
Çekmeceler, dizler veya hareketli masa parçaları kuruluma çarpıyor	Montaj konumu normal masa hareketini veya boşluğunu engelliyor olabilir	Varsa çekmece hareketini, bacak mesafesini, ayak dayama hareketini ve yükseklik ayarını kontrol edin.	Tepsiyi, kanalı veya tutucuyu günlük kullanımdan önce günlük kullanımı engellemeyen bir konuma yeniden monte edin.
Güç şeridine veya adaptörlere ulaşmak zor veya gerilim altındalar	Kötü güç yerleşimi, kısa kablo erişimi veya desteklenmeyen adaptör ağırlığı	Fiş erişimini, anahtar erişimini, kablo yolunu ve adaptörlerin bağlı kabloları çekip çekmediğini kontrol edin.	Güç yerleşimini ayarlayın, hacimli adaptörleri destekleyin veya gerilimi azaltmak için kablo gruplarını yeniden yönlendirin.

Temel bir düzeltmeden sonra aynı sorun devam ediyorsa, daha fazla kablo eklemeden veya düzeneği gizlemeden önce kurulum hatalarını düzeltmek için daha spesifik bir süreç kullanın.

Gevşek vidalar, kayan kelepçeler ve zayıf yapışkan noktaları

Bir tepsi, kanal veya tutucu kurulumdan sonra hareket ettiğinde, olası neden gevşek bir bağlantı elemanı, kelepçe kayması, yapışkan kalkması, dengesiz yüzey teması veya artık kurulu yüke uymayan bir destek yöntemidir. Bu montaj sorunları, bir masa kablo yönetim sisteminde stabiliteyi azaltabilir ve kullanıma devam etmeden önce kontrol edilmelidir.

Çoğu yerel montaj arızası, belirtiyi olası neden ve bir düzeltme yoluyla eşleştirerek teşhis edilebilir.

Yerel montaj arızaları için kontrol ve düzeltme matrisi

Belirti	Olası neden	Kontrol	Eylem
Vida veya braket kayıyor	Yetersiz sıkma, montaj gerilimi veya bağlantı noktasının tutuş kaybı.	Vida ve braketin yüzeyde güvenli kalıp kalmadığını kontrol edin.	Bağlantı hâlâ güvenliyse yeniden sıkın; yüzey artık tutmuyorsa farklı bir noktaya veya uygun yönteme yeniden monte edin.
Kelepçe masa kenarında kayıyor	Azalan kelepçe basıncı, dengesiz kenar teması veya artan kablo yükü.	Kelepçe temas yüzeyini ve düzgün oturup oturmadığını kontrol edin.	Kelepçeyi yeniden konumlandırın veya yükü azaltın; hareket sürerse farklı bir destek yöntemini değerlendirin.
Yapışkan taban kalkıyor	Kirli veya uyumsuz yüzey, yetersiz temas alanı ya da ürün sınırını aşan yük.	Kalkan kenarları ve tüm temas alanını kontrol edin.	Yüzeyi hazırlayıp üretici talimatına göre yeniden uygulayın; güvenli tutuş sağlanmıyorsa destek yöntemini değiştirin.
Tepsi veya kanal dengesiz duruyor	Düzensiz yüzey teması veya tam oturmayan donanım.	Hizalama ve temas noktalarını kontrol edin.	Desteği yeniden hizalayın veya uygun bir montaj noktasına taşıyın.
Donanım kablolar eklendikten sonra geriliyor	Yoğunlaşmış ağırlık veya kurulu yüke uygun olmayan destek yöntemi.	Ağır adaptör ve güç aksesuarlarının yükü nerede topladığını kontrol edin.	Yükü azaltın veya dağıtın; ürünün belirtilen taşıma sınırı içinde daha uygun bir destek yöntemine geçin.

Aynı belirti, yeniden sıkma veya yeniden hizalamadan sonra sürüyorsa daha fazla yük eklemeyin; montaj noktası ile destek yönteminin kurulu yüke uygunluğunu yeniden değerlendirin.

Aşırı yüklenmiş tepsiler, sıkı bükülmeler ve güvenli olmayan güç yerleşimi

Aşırı yük ve gerilim, bir masa kablo yönetim sistemi doğru monte edilmiş olsa bile ortaya çıkabilir. Aşırı kablo ağırlığı, keskin yönlendirme açıları veya yetersiz desteklenen güç aksesuarları, kablolar, adaptörler ve cihazlar eklendikçe daha belirgin hale gelen stabilite sorunları yaratabilir.

Ayarlama, yük yeniden dağıtımı veya farklı bir destek yaklaşımı gerektirebilecek koşulları belirlemek için aşağıdaki kontrol listesini kullanın.

• Tepsi sarkması: Kablolar takıldıktan sonra tepsinin bükülüp bükülmediğini, eğilip eğilmediğini veya görünür bir gerilim gösterip göstermediğini kontrol edin. Aşırı kablo ağırlığı veya tek bir alanda yoğunlaşmış yükleme, montaj sistemi üzerinde daha fazla stres oluşturabilir.
• Demetlenmiş adaptör ağırlığı: Birden fazla adaptör veya güç aksesuarının tek bir konumda gruplandırılıp gruplandırılmadığını kontrol edin. Yoğunlaşmış ağırlık, tepsiler, tutucular, kelepçeler veya montaj noktaları üzerindeki yükü artırabilir.
• Sıkıştırılmış kablolar: Kablo demetlerinin bir tepsi, kılıf veya kanal içinde sıkıca paketlenip paketlenmediğini kontrol edin. Kısıtlı alan, kablo yönlendirmesini, incelemeyi veya gelecekteki ayarlamaları zorlaştırabilir.
• Keskin bükülmeler: Kablo giriş noktalarını, çıkış noktalarını ve konektör alanlarını sıkı dönüşler açısından kontrol edin. Keskin bükülmeler, ekipman taşındığında veya yeniden konumlandırıldığında kablo gerilimini artırabilir.
• Isı boşluğu: Adaptörlerin, güç şeritlerinin veya kablo demetlerinin dar alanlara sıkıştırılıp sıkıştırılmadığını kontrol edin. Bağlı ekipman normal kullanım sırasında ısı ürettiğinde ek boşluk yardımcı olabilir.
• Desteklenmeyen güç şeritleri: Güç şeridinin yalnızca bağlı kablolar yerine montaj yöntemi tarafından desteklenip desteklenmediğini kontrol edin. Desteklenmeyen ağırlık, kablolar, fişler veya montaj donanımı üzerindeki gerilimi artırabilir.

Nihai Masa Kablo Yönetim Sistemi Kurulum Kontrol Listesi

Nihai bir masa kablo yönetim sistemi kontrolü, monte edilen donanımın, kablo yönlendirmesinin, güç desteğinin, kablo hareket payının ve gelecekteki erişimin günlük kullanım için uygun kalmasını sağlar. Aşağıdaki kontrol listesi, her kurulum adımını tekrarlamadan kurulumun tamamlandığını doğrulamaya yardımcı olur.

Kablolar, tepsiler, tutucular ve güç aksesuarları son konumlarına yerleştirildikten sonra her noktayı gözden geçirin. Kontrolü geçemeyen herhangi bir öğe, kurulum koşullarına bağlı olarak ayarlama, yeniden montaj, yük yeniden dağıtımı veya yönlendirme değişiklikleri gerektirebilir.

Tüm kontrol noktaları geçildiğinde, sistem mevcut masa düzeni için mekanik olarak stabil, erişilebilir ve günlük kullanıma hazır kabul edilebilir. Masa yüksekliği, ekipman veya kablo yükü daha sonra değişirse ilgili kontrolleri yeniden uygulayın.

Bu son kontrol, donanım stabilitesi, kablo düzeni ve geleceğe hazırlık olmak üzere üç temel ilişkiyi birlikte doğrular; herhangi biri başarısızsa kurulum tamamlanmış sayılmamalıdır.

Aşağıdaki ürünler, kurulumda kullanılan farklı ürün türlerini karşılaştırmak için örneklerdir. Satın almadan önce masa uyumunu, montaj yöntemini ve üreticinin taşıma sınırını ürün ayrıntılarıyla doğrulayın; mevcut bir ürün bağlantısı tek başına uyumluluk garantisi değildir.
