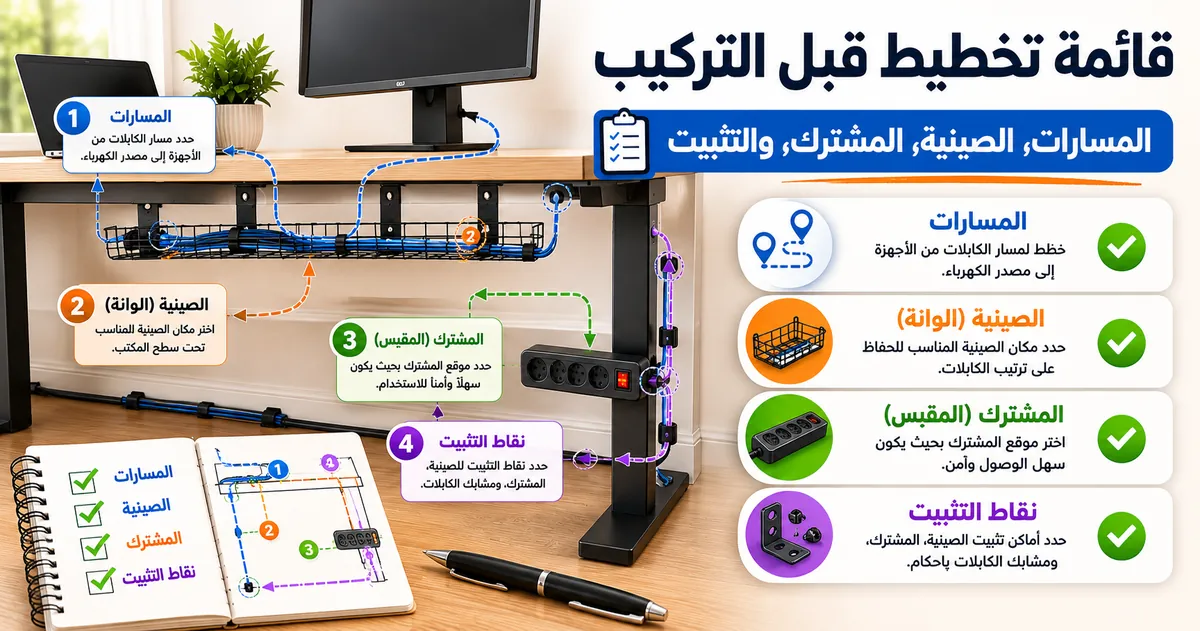

قائمة تخطيط قبل تركيب نظام إدارة كابلات المكتب

تكون خطة نظام إدارة كابلات المكتب جاهزة للتركيب عندما تكون قياسات المكتب والخلوص، ومسار الكابلات، وموضع المشترك الكهربائي، وطريقة التثبيت، والسلامة والوصول للصيانة كلها مؤكدة. إذا بقي قياس أو مسار أو شرط تثبيت غير محسوم، لا تبدأ التثبيت بعد؛ عدّل الخطة أولًا حتى تصل الكابلات من دون شد وتبقى الطاقة والمكونات قابلة للوصول.

مدقق جاهزية خطة إدارة الكابلات

علّم الشروط التي تحققت فعليًا في مكتبك. الجاهزية هنا تعني أن قرارات التخطيط الأساسية محسومة قبل تثبيت أي مكوّن.

شروط الجاهزية الأساسية

تم قياس منطقة التثبيت والخلوص والعوائق أسفل المكتب. تم حصر الأجهزة والكابلات والمحولات ونقاط التوصيل التي سيخدمها النظام. تم تحديد نقاط البداية والدخول والخروج والارتخاء بحيث تصل الكابلات دون شد أو انحناءات حادة. موضع المشترك الكهربائي قابل للوصول والتهوية ولا يفرض إجهادًا غير ضروري على الكابلات. طريقة التثبيت مناسبة لمادة المكتب وسماكته أو حافته وحالة السطح والحمل المتوقع. الأجزاء المتحركة ومساحة الركبتين ومسار الصيانة ستبقى خالية وقابلة للوصول.

تحقق من الجاهزية

علّم كل شرط تم التحقق منه، ثم استخدم الزر لمعرفة ما إذا بقيت نقطة تخطيط غير محسومة.

هذا المدقق ينظم قرار التخطيط ولا يستبدل تعليمات الشركة المصنعة للمكونات أو متطلبات السلامة الكهربائية الخاصة بالمعدات المستخدمة.

هذه القائمة مراجعة ما قبل التركيب للمكتب والكابلات والمحولات والمشترك الكهربائي وطريقة التثبيت وإمكانية الوصول للصيانة. هدفها تحديد أين يمكن وضع المكونات، وكيف تمر الكابلات، وما المناطق التي يجب أن تبقى قابلة للوصول؛ أما تثبيت المكونات وتوجيه الكابلات فعليًا فيأتيان بعد اكتمال التخطيط.

قد يكفي إعداد بسيط لمكتب كمبيوتر محمول بعدد قليل من الكابلات، بينما تحتاج محطة عمل بشاشات ومحولات متعددة إلى مساحة ومسار وخلوص أكبر. لذلك اجعل الإعداد الفعلي للمكتب هو نقطة البداية، لا عددًا افتراضيًا ثابتًا للكابلات أو المكونات.

جرد إعداد المكتب قبل تركيب إدارة الكابلات

يحدد جرد إعداد المكتب كل مصدر كابل ووجهته واحتياج الوصول إليه قبل اختيار المسارات أو مواقع التثبيت. أحصِ الأجهزة والكابلات والمحولات والمقابس الجدارية ونقاط التوصيل وفتحات المكتب ومناطق الصيانة التي يجب أن يخدمها نظام إدارة كابلات المكتب.

قد يحتاج مكتب كمبيوتر محمول بسيط إلى كابلات ونقاط توصيل قليلة، بينما تحتاج محطة عمل بشاشات ومحولات متعددة إلى تخطيط أكثر تفصيلًا. استخدم صفحة نظام إدارة كابلات المكتب الرئيسية كسياق للإعداد الكامل، ثم صنّف ما هو ثابت وما يتحرك وما يحتاج إلى وصول متكرر.

استخدم بنود الجرد التالية لتحديد مصادر الكابلات ووجهاتها واحتياجات الوصول قبل رسم المسار.

• أحصِ الأجهزة الثابتة على المكتب؛ فكل جهاز يضيف مصدر كابل أو وجهة يجب أن يصل إليها المسار.
• سجّل الأجهزة التي تتحرك أو تُفصل؛ فقد تحتاج إلى مدى إضافي أو وصول أسهل للفصل وإعادة التوصيل.
• جمّع الكابلات مبدئيًا حسب اتجاهها ووجهتها حتى يتبع المسار نقاط التوصيل بدل عبور أسفل المكتب عشوائيًا.
• افحص أحجام المحولات؛ فالمحول الكبير قد يحجب منفذًا مجاورًا أو يغيّر موضع المشترك الكهربائي ومساحة الوصول.
• حدّد المقابس الجدارية وفتحات المكتب ونقاط التوصيل حتى تتصل مصادر الطاقة بنقاط الدخول والخروج بمسار واضح.
• أبقِ المقابس والشواحن والكابلات التي قد تتغير لاحقًا ضمن منطقة يمكن الوصول إليها للصيانة.

يوضح هذا المخطط الفئات والإجراءات الرئيسية في جرد إعداد المكتب، مما يساعد في تحديد الأجهزة، والكابلات، والتوصيلات، واحتياجات الوصول قبل تخطيط مسارات الكابلات.

الأجهزة والكابلات والمحولات ونقاط التوصيل

كل جهاز أو محول يضيف مصدر كابل أو وجهة أو نقطة وصول تؤثر في التوجيه. أحصِ نقاط التوصيل أولًا، ثم اربط حالة كل عنصر بالمدى والوصول الذي يحتاجه.

كلما زادت حركة العنصر أو تكررت إزالته، زادت الحاجة إلى مدى حر ووصول منفصل بدل تثبيته داخل حزمة دائمة.

قياسات الجانب السفلي للمكتب وفحوصات الخلوص

تحدد قياسات أسفل المكتب المساحة الفعلية التي يمكن أن تستوعب مكونات إدارة الكابلات. قِس العرض والعمق وسماكة سطح المكتب والخلوص عند الحافة، ثم اطرح المساحة التي تشغلها الأدراج والقضبان وأذرع الشاشات والدعامات قبل اختيار موضع التثبيت.

يمكن للعوائق أن تقلل مساحة التثبيت المتاحة أسفل المكتب. قد تحد القضبان العرضية والأدراج وأذرع الشاشات والدعامات الهيكلية من مواضع الصينية أو المشابك أو أغلفة الكابلات أو الجروميت أو حامل المشترك الكهربائي. إذا كان الخلوص محدودًا، فالمعيار الحاسم هو المساحة القابلة للاستخدام بعد احتساب العوائق، لا أبعاد سطح المكتب وحدها.

هذه القياسات تجهز قرار التثبيت، لكنها لا تغني عن تقييم توافق المكتب ككل. عند وجود عوائق أو سطح غير معتاد، راجع فحص توافق المكتب قبل اختيار المكوّن.

اربط كل قياس بالقرار الذي يغيّره؛ لا تعتمد على قياس منفرد بمعزل عن العوائق والوصول.

طول وعمق صينية الكابلات ومساحة الحمولة

يجب أن تستوعب صينية الكابلات الحزمة والمكونات المخطط وضعها داخلها من دون ضغط أو حجب وصول الصيانة. لا يوجد طول أو عمق واحد مناسب لكل مكتب؛ الأبعاد وسعة الحمل يجب أن تُطابق المساحة الفعلية والحدود المعلنة للمكوّن المستخدم.

تخطيط مسار الكابلات أسفل المكتب

يقلل تخطيط مسار الكابلات أسفل المكتب الشد والتقاطعات وحجب الوصول قبل تركيب المشابك أو الصواني أو أغلفة الكابلات أو الحوامل. اربط كل مصدر بوجهته ثم حدّد نقاط الدخول والخروج واتجاه المسار والارتخاء قبل تثبيت المكونات.

يوضح تخطيط مسار الكابلات أسفل المكتب والصورة أدناه اتجاه المسار ونقاط الدخول ونقاط الخروج ومناطق الارتخاء قبل وضع الأجهزة. يسلط المثال الضوء على المناطق التي يجب فحصها أثناء تحديد مسار الكابل.

يمثل المسار اتصالًا من مصدر الكابل إلى وجهته عبر نقاط دخول وخروج محددة. أضف ارتخاءً فقط حيث تتطلب حركة الجهاز أو المكتب مدى إضافيًا، وافصل مجموعات الكابلات عندما يجعل الفصل الوصول أو الصيانة أو تتبع المسار أوضح. يجب أن تبقى نقاط الفصل وإعادة التوجيه قابلة للوصول بعد التثبيت.

يكتمل التخطيط عند معرفة المسار والارتخاء ونقاط الوصول؛ أما التموضع الفعلي للكابلات فيأتي بعد ذلك. للتنفيذ خطوة بخطوة، راجع توجيه الكابلات بعد اكتمال التخطيط.

1. ابدأ بالمصدر والوجهة: حدّد أين يبدأ كل كابل وأين ينتهي.
2. حدّد نقاط الدخول والخروج: اختر فتحات أو حوافًا تسمح بمسار مستمر من دون تغييرات حادة في الاتجاه.
3. اختر اتجاه المسار: قلل التقاطعات غير الضرورية وافصل مجموعات الكابلات عندما يحسن ذلك الوصول والتنظيم.
4. أضف الارتخاء المطلوب: اترك سماحية تكفي لحركة الجهاز أو المكتب من دون شد الكابل، ولا تترك حلقات رخوة تعيق الحركة.
5. راجع الانحناءات: احترم نصف قطر الانحناء المسموح به للكابل إن كان محددًا؛ وإلا فتجنب الطيات والانحناءات الحادة.
6. اختبر الوصول: تأكد من إمكان فصل الكابلات أو إعادة توجيهها لاحقًا من دون فك مكونات ثابتة غير لازمة.

طول المسار، الارتخاء، ونقاط خروج الكابلات

يجب أن يغطي طول المسار والارتخاء كامل المدى المطلوب من المصدر إلى الوجهة من دون شد، وأن تخرج الكابلات من نقاطها من دون انضغاط أو انحناء حاد. افحص البنود التالية قبل تثبيت المسار.

• طول المسار: يصل الكابل إلى وجهته في وضع الاستخدام الفعلي من دون شد.
• الارتخاء: توجد سماحية تكفي للحركة المتوقعة؛ المكتب المتحرك يحتاج عادةً ارتخاءً أكبر من المكتب الثابت، لكن من دون حلقات تعيق الحركة.
• الانحناءات: لا توجد طيات أو انحناءات حادة؛ اتبع نصف قطر الانحناء المعلن للكابل إن توفر.
• نقطة الدخول: تسمح بدخول الكابل باتجاه سلس من دون احتكاك أو تغيير حاد للمسار.
• نقطة الخروج: تضع الكابل قريبًا من وجهته من دون مدى مقيد أو جزء ظاهر أطول من اللازم.
• وصول الصيانة: يمكن الوصول إلى الأجزاء التي قد تحتاج إلى فصل أو إعادة توجيه.

المعيار العملي: يصل الكابل إلى كامل مدى الحركة المطلوبة من دون شد، وتبقى نقاط الدخول والخروج خالية من الانضغاط والانحناء الحاد.

تجميع الكابلات وربطها واحتياجات الوصول

اتخذ قرار التجميع من تكرار الحركة والإزالة، لا من المظهر وحده. تقارن المصفوفة بين الكابلات التي تستفيد من حزمة مستقرة وتلك التي يجب أن تبقى أسهل وصولًا.

كلما ارتفع تكرار الحركة أو الفصل، زادت أولوية الوصول والمرونة على التثبيت الدائم.

وضع المشترك الكهربائي قبل التثبيت

يجب أن يكون موضع المشترك الكهربائي قابلًا للوصول والتهوية وأن يسمح بوصول الكابل إلى المقبس الجداري من دون شد. راجع اتجاه القابس، وحجم المحولات، والوصول إلى المفتاح، وخروج الكابلات قبل تثبيت الحامل.

قد تشغل المحولات الكبيرة منافذ متجاورة، وقد يفرض اتجاه القابس مسار خروج مختلفًا للكابل. أبقِ مفتاح المشترك ومنافذه قابلة للوصول، ولا تحشر المشترك أو المحولات في حيز يمنع التهوية أو يجعل فصلها صعبًا.

استخدم البنود التالية للتحقق من أن الموضع يخدم الطاقة والتوجيه والصيانة معًا.

• الوصول إلى المقبس الجداري: يصل سلك المشترك الكهربائي إلى المقبس من دون شد أو مسار يعرضه للانضغاط.
• اتجاه القابس: يخرج السلك من القابس والمشترك نحو المسار من دون ليّ حاد أو حجب الوصول.
• حجم المحولات: توجد مساحة كافية لتركيب المحولات وفصلها من دون حجب المنافذ المطلوبة.
• التهوية: لا يُحشر المشترك أو المحولات في حيز مغلق أو خلف أجسام تمنع تدفق الهواء.
• الوصول إلى المفتاح: يمكن الوصول إلى مفتاح المشترك بعد تثبيت الصينية أو الحامل.
• إجهاد الكابلات: لا يفرض الموضع شدًا أو ضغطًا أو تغيير اتجاه حادًا على الأسلاك المتصلة.
• الخلوص عن الأرض والحركة: لا يقع المشترك أو أسلاكه في مسار القدمين أو الأجزاء المتحركة للمكتب.

للتفاصيل الخاصة بسلامة الأسلاك والمقابس، راجع فحوصات سلامة أسلاك الطاقة.

يوضح هذا المخطط المتغيرات الرئيسية للتموضع التي يجب مراجعتها قبل تركيب المشترك الكهربائي، بما في ذلك توجيه الكابلات والمساحة وتدفق الهواء والوصول وإجهاد الكابلات.

اتجاه القابس والتهوية ومدى الكابل

تحدد هذه العوامل ما إذا كان موضع المشترك الكهربائي سيبقى قابلًا للاستخدام بعد تثبيت الصينية أو الحامل. راجعها معًا لأن تغيير عامل واحد قد يغيّر المسار أو الخلوص.

فحوصات وضع الصينية والمشبك والكم والجروميت

طابق كل مكوّن مع الوظيفة التي يؤديها: الصينية لحمل حزمة كابلات، والمشبك لتوجيه كابل أو مسار صغير، وغلاف تجميع الكابلات (الكم) لجمع الكابلات الظاهرة، والجروميت لحماية وتنظيم مرور الكابلات عبر فتحة المكتب، والحامل لتثبيت ملحق مثل المشترك الكهربائي. يحدد نوع الكابل والوصول وسطح التثبيت الموضع المناسب.

يسهل مراجعة فحوصات وضع الصينية والمشبك والكم والجروميت عندما توضح الصورة أين يقع كل جزء في التصميم المخطط.

يعتمد التموضع على وظيفة المكوّن ونوع الكابل وسطح التثبيت والوصول المطلوب. الصينية تحمل مجموعة، والمشبك يوجه كابلًا أو مسارًا صغيرًا، وغلاف الكابلات يجمع الحزمة الظاهرة، والجروميت ينظم المرور عبر فتحة المكتب. يقارن الجدول هذه الأدوار بالشروط التي يجب فحصها.

لشرح أعمق لمكونات إدارة الكابلات الفردية، راجع الأجزاء التي يجب التخطيط لها.

فحوصات طريقة التثبيت للبراغي والمشابك والأجزاء اللاصقة

تعتمد ملاءمة طريقة التثبيت على مادة المكتب وسماكته أو خلوص حافته وحالة السطح والحمل وقابلية الإزالة. لا توجد طريقة واحدة أفضل لكل مكتب؛ اختر الطريقة التي تستوفي هذه الشروط وتوافق تعليمات المكوّن المستخدم.

تقارن المصفوفة التالية الشروط التي تجعل البراغي أو المشابك أو المواد اللاصقة أكثر أو أقل ملاءمة قبل بدء التركيب.

تزيد الأسطح الضعيفة أو المحببة من عدم يقين التثبيت اللاصق، بينما قد تترك المواد اللاصقة بقايا عند الإزالة. أما المشابك فتحتاج حافة مناسبة ولا ينبغي شدها بطريقة تضر السطح، والبراغي تتطلب التأكد من سماكة المكتب ومنطقة الحفر قبل التنفيذ.

إذا كان أكثر من خيار ممكنًا، فاجعل ثبات الحمل وقابلية الإزالة وسلامة سطح المكتب هي معايير الفصل بين الخيارات. لربط هذه المعايير بالمكوّن المناسب، راجع اختيار التجهيز المناسب قبل شراء أدوات التثبيت.

بعد تحديد طريقة التثبيت المناسبة، استخدم المنتجات التالية كأمثلة للمقارنة فقط. تحقق من الأبعاد وطريقة التثبيت والسعة المعلنة وتوافقها مع مكتبك قبل الانتقال إلى صفحة المنتج.

طقم إدارة كابلات المكتب

عرض تفاصيل المنتج

صينية كابلات حديدية تحت المكتب

عرض تفاصيل المنتج

حامل مشترك كهرباء لاصق

عرض تفاصيل المنتج

ممر كابلات معدني للمكتب

عرض تفاصيل المنتج

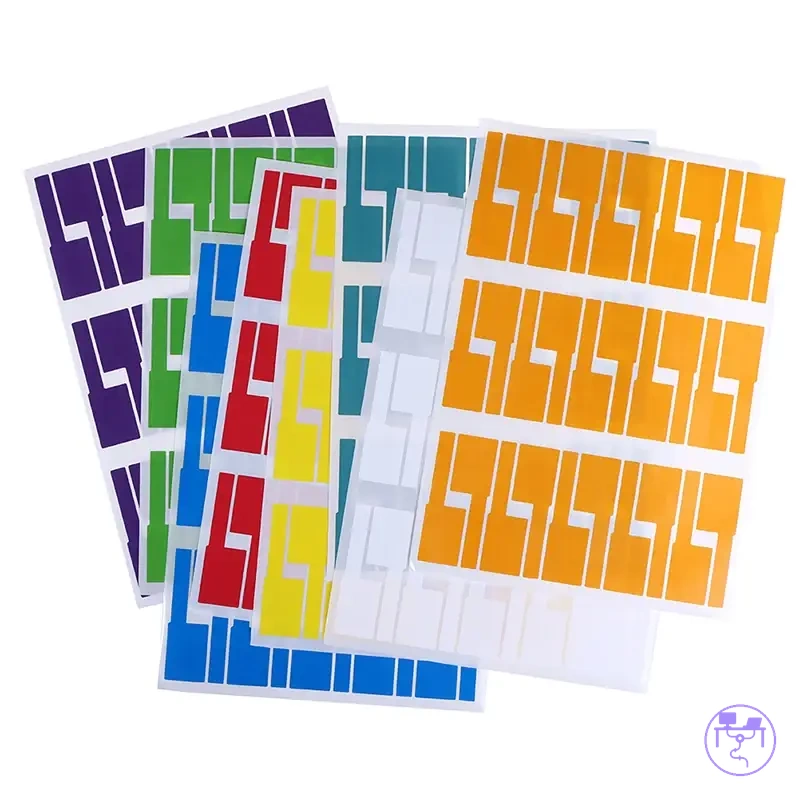

ملصقات كابلات ذاتية اللصق

عرض تفاصيل المنتج

يوضح المخطط البصري الفروق بين البراغي والمشابك والمواد اللاصقة من حيث حالة المكتب والحمل وقابلية الإزالة.

حدود التثبيت بدون حفر ومخاطر السطح

يكون التثبيت بدون حفر خيارًا عمليًا فقط عندما يتوافق سطح المكتب أو حافته والحمل والحرارة ومتطلبات الإزالة مع طريقة التثبيت. لا تعني قابلية الإزالة أن اللاصق أو المشبك مناسب تلقائيًا؛ قارن ظروف الملاءمة بمخاطر السطح أولًا.

فحوصات السلامة والوصول قبل التركيب

قبل التثبيت، اختبر التصميم كما سيُستخدم فعليًا: يجب أن تبقى الطاقة والمفاتيح قابلة للوصول، والكابلات بلا شد أو انضغاط، والتهوية ومساحة الركبتين ومسارات الحركة والصيانة مفتوحة. أي تعارض مع جزء متحرك أو وصول الطاقة يعني أن الخطة تحتاج تعديلًا قبل التثبيت.

في المكاتب المتحركة أو القابلة للطي، ومع الأدراج والقضبان العرضية، افحص الخلوص في جميع أوضاع الحركة لا في وضع واحد فقط. يجب ألا تسحب الحركة الكابل أو تضغطه أو تمنع الوصول إلى المكونات القابلة للفصل.

• وصول الطاقة: يمكن الوصول إلى المقابس والمفاتيح والقوابس بعد اكتمال التركيب.
• إجهاد الكابلات: تغطي المسارات المدى المطلوب من دون شد أو نقاط انضغاط.
• التهوية: تبقى فتحات الأجهزة والمحولات والمشترك الكهربائي غير محجوبة.
• خلوص الركبتين: لا تقلل الصينية أو الحوامل أو الحزم مساحة الجلوس والحركة المريحة.
• الأجزاء المتحركة: لا تضغط الأدراج أو الأجزاء القابلة للطي أو حركة المكتب على الكابلات في أي وضع مستخدم.
• المكونات القابلة للفصل: يمكن إزالة الشواحن والأجهزة الطرفية وإعادة توصيلها من دون تفكيك الحزمة الثابتة.
• التعديل المستقبلي: توجد مساحة للوصول وإضافة كابل أو استبداله أو إعادة توجيهه.

ينظم هذا المخطط فحوصات ما قبل التركيب الأساسية في فئات التصميم الثابت والحركة الديناميكية والوصول المستقبلي للتحقق من قابلية الاستخدام قبل تثبيت المكونات.

قائمة فحص إدارة كابلات المكتب الجاهزة للتركيب

تعني الجاهزية أن قرارات القياس والمسار والطاقة والتثبيت والسلامة والوصول أصبحت مؤكدة، ولا توجد نقطة غير محسومة يمكن أن تغيّر موضع المكونات أو تمنع الوصول بعد التثبيت.

استخدم هذه القائمة كتحقق نهائي؛ كل بند يمثل شرطًا يجب أن يكون مؤكدًا قبل تثبيت المكونات.

• المكتب: تم التحقق من أبعاد منطقة التثبيت والخلوص والعوائق في أوضاع الاستخدام الفعلية.
• حمل الكابلات: حجم الحزمة والمحولات ضمن الأبعاد وسعة الحمل المعلنة للمكوّن المختار.
• المسار: تم تحديد نقاط البداية والدخول والخروج والارتخاء، وتصل الكابلات إلى وجهاتها دون شد.
• الطاقة: يمكن الوصول إلى المشترك الكهربائي والمقبس الجداري والمفتاح، وتبقى التهوية مناسبة.
• المكونات: تم تأكيد مواضع الصينية والمشابك وغلاف الكابلات والجروميت أو الحامل من دون تعارض مع العوائق.
• سطح التثبيت: تتوافق مادة المكتب وسماكته أو حافته وحالة السطح مع طريقة التثبيت المختارة وتعليمات المكوّن.
• السلامة: لا توجد نقاط شد أو انضغاط واضحة، وتبقى التهوية ومساحة الركبتين ومسارات الحركة خالية.
• الوصول المستقبلي: يمكن فصل الكابلات والمحولات أو إعادة توجيهها وصيانتها دون فك غير ضروري للمكونات الثابتة.
• قرار الجاهزية: لا يوجد قياس أو مسار أو موضع طاقة أو شرط تثبيت أساسي ما زال غير مؤكد.

إذا بقي أي قياس أو مسار أو موضع طاقة أو شرط تثبيت غير مؤكد، توقف قبل التثبيت وأعد فحص الخطة. الشرط غير المحسوم ليس تفصيلًا لاحقًا؛ قد يغيّر موضع المكونات أو يمنع الوصول بعد تثبيتها.

ابدأ التركيب فقط عندما تكون بنود الجاهزية الأساسية مؤكدة ويمكن تنفيذ الخطة من دون تعارض معروف مع المكتب أو الحركة أو الوصول.

إذا كانت الخطة جاهزة وحددت نوع المكوّن المطلوب، يمكن استخدام المنتجات التالية كأمثلة للمقارنة. راجع أبعاد المنتج وطريقة تثبيته وسعته المعلنة قبل اختيار أي منتج.

طقم إدارة كابلات المكتب

عرض تفاصيل المنتج

صينية كابلات حديدية تحت المكتب

عرض تفاصيل المنتج

حامل مشترك كهرباء لاصق

عرض تفاصيل المنتج

ممر كابلات معدني للمكتب

عرض تفاصيل المنتج

ملصقات كابلات ذاتية اللصق

عرض تفاصيل المنتج

يجمع هذا المخطط بنود التحقق الرئيسية لجاهزية إدارة كابلات المكتب في فحوصات ما قبل التركيب وفحوصات الأجهزة والسلامة وقرار الجاهزية النهائي.
