Liste de planification avant l'installation du système de gestion des câbles de bureau

Avant d’installer un système de gestion des câbles de bureau, vérifiez que le bureau offre un emplacement compatible, que chaque câble atteint sa destination sans tension, que la multiprise reste accessible et ventilée et que la fixation convient au matériau, à l’épaisseur et au poids à supporter. Si l’un de ces points reste incertain, corrigez le plan avant de fixer les composants.

Cette liste est un contrôle préalable à la pose des composants : elle porte sur le bureau, les câbles, la multiprise, la méthode de fixation et l’accès de maintenance. Elle sert à confirmer où chaque composant peut être placé, par où les câbles peuvent passer et quelles zones doivent rester accessibles. Elle prépare l’installation ; elle ne remplace pas les instructions de montage propres aux composants.

Un bureau utilisé surtout avec un ordinateur portable peut nécessiter peu de câbles, tandis qu’un poste de travail avec plusieurs écrans, adaptateurs et périphériques demande davantage d’espace et de points d’accès. La forme du bureau, le volume du faisceau et l’emplacement de l’alimentation modifient le plan sous le bureau : partez toujours de la configuration réellement présente.

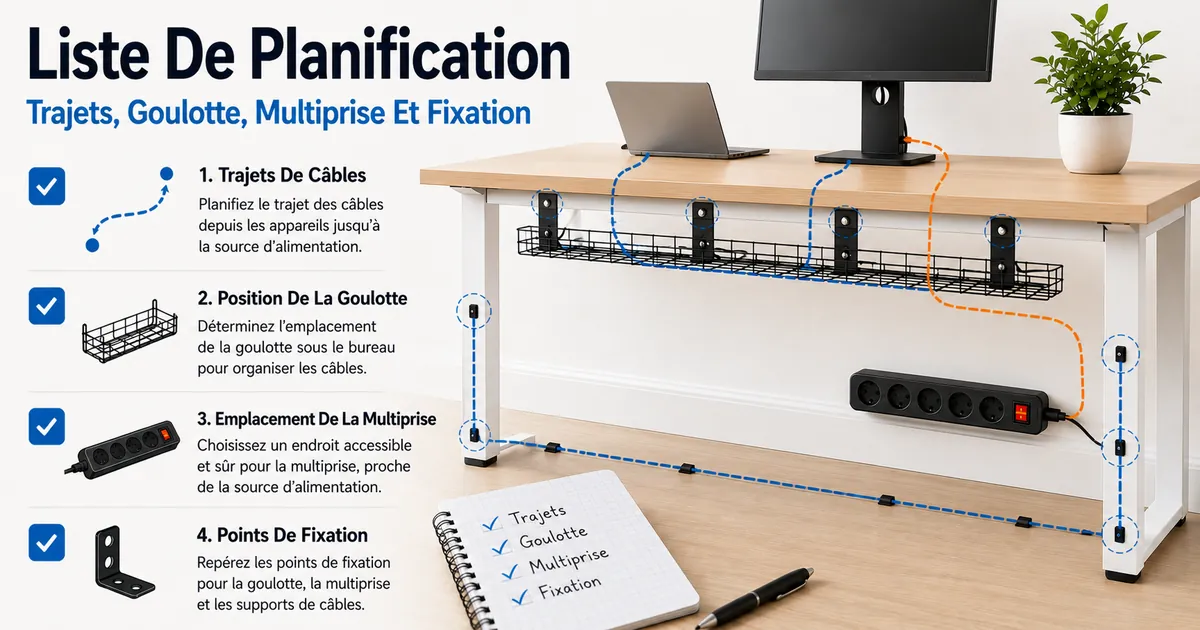

La préparation s’organise dans un ordre simple : inventaire, mesures, acheminement, alimentation, fixation puis contrôle final. Les étapes ci-dessous résument les relations à confirmer avant le montage.

1. Inventoriez le bureau, les appareils, les câbles, les adaptateurs et les points de connexion.
2. Mesurez l’espace utile sous le bureau et repérez les bords, barres, tiroirs et autres obstacles.
3. Tracez les trajets entre les appareils, les ouvertures du bureau et l’alimentation, avec assez de réserve pour les mouvements prévus.
4. Placez la multiprise de façon à conserver l’accès aux fiches et à l’interrupteur sans bloquer la ventilation.
5. Choisissez une fixation compatible avec le matériau, l’épaisseur, le bord, l’état de surface, la charge admissible et le besoin de démontage.

Inventaire de la configuration du bureau avant l'installation du système de gestion des câbles

L’inventaire identifie chaque source de câble, destination et besoin d’accès avant de choisir les trajets ou les points de fixation. Recensez les appareils, câbles, adaptateurs, prises, connecteurs, ouvertures du bureau et zones qui devront rester accessibles.

Une configuration légère pour ordinateur portable peut nécessiter peu de câbles et quelques points de connexion fixes, tandis qu'une configuration plus lourde pour poste de travail peut nécessiter une planification plus approfondie car davantage d'appareils, d'adaptateurs et de prises peuvent modifier les besoins d'acheminement et d'accès. Utilisez la page principale du système de gestion des câbles comme contexte parent pour la configuration complète, puis utilisez cet inventaire pour organiser ce qui est fixe, ce qui bouge et ce qui nécessite un accès.

Utilisez cet inventaire comme une liste de vérification : distinguez ce qui reste fixe, ce qui bouge et ce qui doit pouvoir être débranché ou réglé après l’installation.

• Comptez les appareils fixes qui restent sur le bureau car chaque appareil crée une source ou une destination de câble.
• Listez les appareils mobiles qui peuvent nécessiter une portée supplémentaire, un accès amovible ou un chemin de câble moins restreint.
• Regroupez les câbles par direction afin que le chemin prévu suive les emplacements de connexion au lieu de traverser le dessous du bureau de manière aléatoire.
• Vérifiez l'encombrement des adaptateurs car les adaptateurs volumineux peuvent affecter la portée des prises, la position de la multiprise et les zones d'accès.
• Marquez les prises et les ouvertures du bureau afin que les chemins de câbles puissent relier l'accès à l'alimentation avec les points d'entrée et de sortie.
• Maintenez l'accès de maintenance dégagé pour les fiches, chargeurs et câbles qui peuvent nécessiter un ajustement après l'installation.

Le schéma ci-dessous regroupe les catégories à relever avant de planifier les trajets de câbles.

Appareils, câbles, adaptateurs et points de connexion

Chaque élément crée une relation entre une position, un besoin de portée et un besoin d’accès. Le tableau associe l’élément à l’état à relever et à son effet sur le plan d’acheminement.

Éléments à inventorier et effet sur le plan de câbles

Élément	État ou relation à relever	Effet sur le plan
Appareil fixe	Position stable sur le bureau	Crée des points d’origine ou de destination stables qui guident le trajet.
Périphérique mobile	Peut bouger ou être débranché	Demande davantage de réserve et un accès plus facile au câble.
Adaptateur ou bloc d’alimentation	Encombrement autour des prises	Peut conditionner l’espacement des fiches et la position de la multiprise.
Câble d’écran	Relie l’écran à l’appareil ou à une station d’accueil	Détermine une partie de la direction et de la longueur du trajet.
Point de connexion	Au-dessus ou sous le plan de travail	Détermine les points d’entrée, de sortie et la longueur utile du chemin.
Chargeur amovible	Doit atteindre l’appareil et pouvoir être retiré	Conservez la portée nécessaire sans l’enfermer dans un faisceau difficile à ouvrir.

Mesures du dessous du bureau et vérifications du dégagement

Les mesures sous le bureau déterminent si les composants prévus disposent d’une zone de fixation et d’un dégagement compatibles. Mesurez la largeur et la profondeur utilisables, l’épaisseur du plateau du bureau et l’espace libre avant de choisir un emplacement.

Les barres transversales, tiroirs, bras d’écran et renforts peuvent réduire la zone réellement disponible. Repérez ces obstacles avant de choisir l’emplacement d’un plateau porte-câbles, de clips, d’une gaine, d’un passe-câble ou d’un support de multiprise.

Les mesures du dessous du bureau et les vérifications du dégagement fournissent les dimensions utiles au plan, mais ne remplacent pas une vérification complète de la compatibilité du bureau. Pour une évaluation plus approfondie de l'ajustement, vérifier la compatibilité du bureau.

Contrôlez chaque dimension avec le composant réel à installer. Une dimension disponible n’est utile que si elle laisse aussi la place au mouvement, aux connecteurs et à l’accès de maintenance.

• Largeur : La largeur disponible de la zone de montage affecte l'endroit où un plateau de câbles ou un support de multiprise peut être positionné.
• Profondeur : La profondeur utilisable influence les options de placement tout en gardant les composants accessibles.
• Épaisseur du bureau : L'épaisseur peut affecter le dégagement des pinces, la profondeur des vis et les options de méthode de montage.
• Dégagement de bord : Un dégagement de bord limité peut réduire les emplacements de fixation disponibles.
• Barres transversales : Les barres transversales peuvent obstruer une partie de la zone de montage et réduire le dégagement utilisable.
• Tiroirs ou bras d'écran : Le matériel existant peut occuper l'espace nécessaire à l'acheminement ou à la fixation.
• Espace pour les genoux : Le dégagement sous le bureau doit rester utilisable après le placement du matériel.
• Accès de maintenance : gardez assez d’espace pour atteindre les câbles ou composants qui pourront nécessiter un réglage ultérieur.

Longueur, profondeur et capacité du plateau de câbles

La longueur et la profondeur du plateau doivent accueillir le faisceau, les adaptateurs éventuels et les zones de manipulation sans comprimer les câbles. La charge admissible, elle, dépend du modèle et de sa fixation : ne la déduisez pas des dimensions seules et respectez la limite indiquée par le fabricant.

Variables de dimensionnement et de capacité du plateau de câbles

Entité / pièce	Attribut	Valeur ou condition utile	Décision de planification
Plateau de câbles	Longueur utile	Le faisceau et les zones d’accès doivent tenir sans être comprimés.	Choisissez une longueur compatible avec l’espace réel sous le bureau et l’accès futur.
Plateau de câbles	Profondeur utile	Une multiprise ou des blocs d’alimentation augmentent le volume à loger.	Prévoyez assez de profondeur pour éviter l’empilement et conserver l’accès aux fiches.
Plateau + fixation	Charge admissible	Valeur propre au modèle, à la fixation et au support.	Respectez la limite du fabricant ; ne l’estimez pas à partir de la taille du plateau.
Adaptateurs	Encombrement	Les blocs volumineux occupent davantage d’espace autour des prises.	Réservez de l’espace pour les brancher, les débrancher et les ventiler.
Accès	Fréquence de modification	Plus les câbles changent souvent, plus une zone de manipulation est nécessaire.	Gardez au moins un côté facilement accessible pour la maintenance et le réacheminement.

Planification du chemin de câbles sous le bureau

Le plan d’acheminement relie chaque origine à sa destination avant la pose des clips, plateaux, gaines ou supports. Il vise à éviter les croisements inutiles, les zones pincées et la tension mécanique sur les câbles tout en maintenant les points d’accès.

Le schéma ci-dessous visualise la direction du trajet, les points d’entrée et de sortie et les zones où une réserve de câble peut être nécessaire avant le placement du matériel.

Un trajet utile tient compte de la direction, des mouvements prévus et de la possibilité de revenir sur un câble. Séparez les groupes seulement lorsque cela améliore réellement l’accès, le mouvement ou l’organisation ; l’objectif n’est pas de créer des faisceaux rigides difficiles à modifier.

La planification du chemin de câbles sous le bureau relie les appareils, les points d'entrée du bureau, l'accès à l'alimentation et les besoins de maintenance futurs. Le placement détaillé des câbles appartient à l'étape suivante après l'établissement du plan d'acheminement. Pour des conseils axés sur l'exécution, acheminer les câbles après la planification.

• Origine du câble : Identifiez où chaque câble commence car les points d'origine influencent la direction du chemin.
• Points d'entrée et points de sortie : Vérifiez où les câbles entrent et quittent le chemin prévu car ces emplacements affectent la continuité du trajet.
• Direction du chemin : Choisissez un trajet qui réduit les croisements inutiles et favorise la séparation des câbles.
• Réserve de câble : Laissez suffisamment de réserve lorsque le mouvement ou le repositionnement d'un appareil peut modifier les besoins de portée des câbles.
• Séparation des câbles : Séparez les groupes de câbles lorsque des chemins différents peuvent améliorer l'accès ou l'organisation.
• Tolérance de courbure : Planifiez les changements de direction avec soin car des courbures plus serrées peuvent affecter la flexibilité du trajet.
• Accès futur : Gardez les sections importantes du plan d'acheminement accessibles lorsque des ajustements ou un réacheminement peuvent être nécessaires ultérieurement.

Longueur du chemin, réserve de câble et points de sortie des câbles

La longueur du trajet et la réserve doivent permettre au câble d’atteindre sa destination sans traction et sans pli brutal. Pour un câble dont le fabricant indique un rayon de courbure minimal, respectez cette valeur ; sinon, évitez les angles serrés et les points où le câble est forcé.

• Longueur du chemin : Vérifiez que la longueur du trajet permet au câble d'atteindre sa destination sans tension.
• Réserve de câble : laissez assez de marge pour les mouvements réellement prévus. Sur un bureau réglable ou mobile, testez le trajet sur toute la course avant de fixer les attaches.
• Courbures : évitez les plis nets et respectez le rayon minimal du fabricant lorsqu’il est spécifié.
• Point d'entrée : Vérifiez que le point d'entrée permet un chemin fluide sans imposer de changements de direction brusques.
• Points de sortie des câbles : Examinez chaque emplacement de sortie car un point de sortie mal placé peut créer des sections de câble visibles ou une portée restreinte.
• Accès de maintenance : gardez les sections susceptibles d’être débranchées ou réacheminées facilement accessibles.

Regroupement des câbles, faisceaux et besoins d'accès

Regroupez les câbles selon leur stabilité et leur fréquence d’accès, pas selon l’apparence seule. Les câbles fixes peuvent partager un faisceau stable, alors que les chargeurs et périphériques souvent déplacés doivent rester plus faciles à retirer ou à réacheminer.

Quand regrouper un câble et quand le garder facilement accessible

Type de câble	Traitement conseillé	Condition déterminante
Câble d’alimentation fixe	Peut être regroupé	Trajet stable et retrait peu fréquent.
Câble d’écran	Peut rejoindre un faisceau fixe	Position de l’écran stable et connecteurs encore accessibles.
Câble de périphérique	À garder accessible	Appareil déplacé ou débranché régulièrement.
Chargeur amovible	Souvent préférable séparé	Chargeur réutilisé ailleurs ou portée modifiée fréquemment.
Câble souvent déplacé	Fixation légère et réversible	Réglage ou réacheminement régulier.

Placement de la multiprise avant le montage

Avant le montage, choisissez une position où la multiprise reste accessible, où les fiches et adaptateurs disposent de leur dégagement et où les câbles atteignent leur destination sans traction. L’orientation des prises, la ventilation, l’accès à l’interrupteur et la portée des câbles sont les critères principaux.

Les blocs d’alimentation volumineux peuvent condamner des prises voisines ou imposer une autre orientation. Après montage, l’interrupteur et les fiches doivent rester utilisables sans démontage du plateau ou du support. Évitez aussi de coincer la multiprise entre des objets qui bloquent la circulation d’air. Ces règles de placement complètent, mais ne remplacent pas, les consignes de sécurité électrique du fabricant.

Vérifiez les conditions ci-dessous avec les fiches et adaptateurs réellement utilisés, car leur forme peut modifier le dégagement nécessaire autour de la multiprise.

• Portée des prises : Gardez la multiprise suffisamment près de la prise afin que le cheminement des câbles ne crée pas de tension inutile.
• Orientation des prises : vérifiez comment les fiches et leurs câbles quittent la multiprise afin de préserver le dégagement et l’accès.
• Encombrement des adaptateurs : Laissez suffisamment d'espace autour lorsque des adaptateurs plus volumineux peuvent occuper les positions de prises voisines.
• Ventilation : ne placez pas la multiprise dans une zone où des objets proches bloquent ses ouvertures ou emprisonnent la chaleur.
• Accès à l’interrupteur : gardez l’interrupteur atteignable après le montage sans devoir retirer le matériel.
• Tension des câbles : Évitez un placement qui pourrait tirer, étirer ou rediriger brusquement les câbles connectés.
• Emplacement protégé : évitez les zones où la multiprise risque d’être heurtée, obstruée ou exposée à un liquide.

Les considérations détaillées sur la sécurité des cordons d'alimentation appartiennent au contexte de sécurité dédié. Voir les vérifications de sécurité des cordons d’alimentation.

Le schéma ci-dessous met en relation le cheminement, l’espace autour des fiches, la circulation d’air, l’accès à l’interrupteur et la tension des câbles.

Orientation des prises, ventilation et portée

La position n’est valide que si les fiches peuvent être insérées et retirées, si l’interrupteur reste accessible et si la portée des câbles ne crée pas de traction. Contrôlez ces relations avec tous les adaptateurs branchés.

• Orientation des prises : confirmez que l’orientation des fiches laisse un trajet de câble dégagé et un accès pratique.
• Dégagement des fiches : Confirmez que les fiches connectées disposent de suffisamment d'espace afin que les câbles ou le matériel à proximité ne restreignent pas l'accès.
• Circulation d’air : gardez les éventuelles ouvertures de ventilation libres et évitez les espaces fermés où la chaleur peut s’accumuler.
• Visibilité de l’interrupteur : gardez l’interrupteur visible et accessible pour l’utilisation quotidienne après l’installation.
• Espacement des adaptateurs : Un adaptateur volumineux peut bloquer une prise voisine ou réduire le dégagement disponible, vérifiez donc l'espacement avant le montage.
• Portée : confirmez que les câbles atteignent la position prévue sans traction ni changement de direction forcé.

Vérifications du placement du plateau, des clips, de la gaine et du passe-câble

Chaque composant répond à une relation différente : le plateau accueille un faisceau, les clips guident un trajet local, la gaine regroupe des câbles visibles et le passe-câble organise une traversée du bureau. Le bon emplacement dépend du type de câble, de l’accès requis et de la surface disponible.

Le schéma situe ces composants autour du bureau afin de distinguer leur rôle avant de choisir les points de fixation.

Comparez le rôle du composant à la condition locale qu’il doit satisfaire. Aucun composant n’est « optimal » par défaut : il doit correspondre au volume de câbles, au chemin prévu et au niveau d’accès nécessaire.

Rôle des principaux composants de gestion des câbles

Pièce	Rôle principal	Condition à vérifier	Résultat recherché
Plateau de câbles	Accueillir un faisceau sous le bureau	Espace disponible, volume du faisceau, charge admissible et accès futur.	Trajet regroupé sans bloquer les connecteurs.
Clip	Guider un ou quelques câbles	Surface de fixation, direction du trajet et fréquence de retrait.	Trajet local maintenu sans rendre le câble inaccessible.
Gaine	Regrouper des câbles visibles	Diamètre du groupe, flexibilité et besoin d’ouverture.	Faisceau visible plus cohérent et encore manipulable.
Passe-câble	Organiser une traversée du plateau du bureau	Dimensions et état de l’ouverture, position du trajet.	Transition nette entre le dessus et le dessous du bureau.
Support	Maintenir une multiprise ou un accessoire	Méthode de fixation compatible et accès aux commandes.	Position stable sans masquer les prises ou l’interrupteur.

Pour une explication plus approfondie des composants de gestion des câbles, consultez la section composants à prévoir.

Vérifications de la méthode de montage pour vis, pinces et pièces adhésives

La méthode de fixation dépend du matériau et de l’épaisseur du bureau, du dégagement de bord, de l’état de surface, du poids à supporter et du besoin de démontage. Les vis, pinces et fixations adhésives ne sont donc pas interchangeables.

Comparez d’abord les conditions du bureau, puis la limite propre au matériel choisi. Pour les vis et les adhésifs, utilisez les dimensions et la charge admissible indiquées par le fabricant plutôt qu’une estimation visuelle.

Une fixation adhésive peut laisser des résidus ou perdre de l’adhérence sur une surface incompatible. Une pince nécessite un bord accessible et une pression acceptable pour le bureau. Une fixation par vis crée une modification permanente et demande une profondeur de vissage compatible avec l’épaisseur utile du plateau.

Matrice de décision pour les principales méthodes de fixation

Méthode	Condition favorable	À vérifier avant montage	Limitation principale
Vis	Le bureau peut être percé et la fixation permanente est acceptable.	Matériau, épaisseur utile, longueur des vis et charge admissible du support.	Perçage permanent et démontage moins réversible.
Pince	Un bord solide et dégagé est accessible.	Épaisseur compatible avec la pince, pression de contact et absence d’obstacle.	Peut gêner le bord du bureau ou marquer une surface sensible.
Adhésif	Surface compatible, propre et sèche, avec une charge adaptée au produit.	Type de surface, préparation, charge admissible et instructions de pose/retrait.	Tenue dépendante de la surface et risque de résidus au retrait.

Choisissez la fixation à partir des contraintes du bureau et de l’accès futur, pas à partir d’une préférence de montage isolée. Lorsque plusieurs méthodes restent possibles, privilégiez celle qui satisfait les conditions de surface et de charge tout en conservant la démontabilité nécessaire. Vous pouvez aussi sélectionner la bonne installation avant de choisir le matériel.

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

Le schéma ci-dessous compare les points de décision qui distinguent les vis, les pinces et les fixations adhésives.

Limites du montage sans perçage et risques pour la surface

Le montage sans perçage n’est fiable que si la fixation choisie correspond à la surface, au poids à supporter et aux conditions d’usage. Pour un adhésif, suivez les instructions de préparation, de charge et de retrait du produit ; pour une pince, vérifiez le dégagement et la compatibilité du bord. Le contraste ci-dessous montre quand revoir le choix.

Conditions plus favorables et signaux qui imposent de revoir un montage sans perçage

Conditions plus favorables

Conditions à risque ou à confirmer

Une surface lisse, propre, sèche et compatible peut offrir de meilleures conditions pour une fixation adhésive. Une pince peut convenir lorsque le bord est suffisamment dégagé, solide et compatible avec son ouverture. Une solution amovible est pertinente lorsque la configuration doit pouvoir évoluer et que la charge reste dans la limite du produit. Un faisceau léger et facile d’accès réduit les contraintes sur une fixation réversible.

Une surface texturée, poussiéreuse, grasse ou incompatible peut réduire l’adhérence. Un bord trop étroit, fragile ou obstrué peut rendre une pince instable ou inadaptée. La chaleur, le retrait fréquent ou une surface sensible peuvent augmenter le risque de résidus ou de dégradation de l’adhésif. Une charge élevée ou inconnue doit conduire à vérifier la limite du fabricant ou à choisir une autre méthode.

Vérifications de sécurité et d'accès avant l'installation

Avant de fixer les composants, confirmez que la disposition reste utilisable : prises et interrupteurs accessibles, câbles sans traction, ventilation non bloquée, espace pour les genoux préservé et accès de maintenance possible.

Sur un bureau réglable, pliant ou équipé de tiroirs, contrôlez le trajet sur toute l’amplitude de mouvement prévue avant de serrer ou coller les attaches. Un câble qui fonctionne à une position peut devenir tendu, pincé ou inaccessible dans une autre.

• Accès à l'alimentation : Vérifiez que les prises et les commandes restent accessibles pour éviter un accès bloqué après l'installation.
• Tension des câbles : confirmez que chaque câble atteint sa destination avec la réserve nécessaire aux mouvements prévus.
• Ventilation : Confirmez que la circulation d'air reste disponible là où les zones fermées pourraient restreindre la dissipation de chaleur.
• Dégagement pour les genoux : Vérifiez que les pièces installées et les chemins de câbles ne réduisent pas l'espace confortable pour les jambes.
• Pièces mobiles : testez tiroirs, parties pliantes et mécanismes du bureau pour vérifier qu’aucun câble n’est pincé ou entraîné.
• Appareils amovibles : Confirmez que les chargeurs, périphériques et composants détachables restent accessibles pour le retrait ou la reconnexion.
• Ajustement futur : laissez un accès de maintenance pour remplacer, débrancher ou réacheminer les câbles sans démonter inutilement l’ensemble.

Le schéma ci-dessous regroupe les contrôles statiques, les mouvements du bureau et les besoins d’accès futur avant la fixation.

Liste de contrôle de la gestion des câbles de bureau prête pour l'installation

La planification est prête lorsque les dimensions, le trajet des câbles, la position de la multiprise, la méthode de fixation, les mouvements du bureau et l’accès futur ont tous été vérifiés sur la configuration réelle.

Cette liste finale ne crée pas de nouvelles décisions : elle confirme que chaque relation importante du plan a déjà été contrôlée avant le début du montage.

• Bureau : dimensions utiles, dégagements, bords et obstacles vérifiés.
• Volume et poids du faisceau : le composant choisi offre assez d’espace et sa charge admissible n’est pas dépassée.
• Acheminement : origines, destinations, points d’entrée/sortie, réserve et courbures contrôlés.
• Alimentation : multiprise, fiches, adaptateurs et interrupteur restent accessibles sans traction sur les câbles.
• Composants : emplacements du plateau, des clips, de la gaine, du passe-câble ou du support confirmés.
• Fixation : matériau, épaisseur, bord et état de surface compatibles avec la méthode choisie.
• Sécurité d’usage : ventilation, mouvements du bureau, zones de pincement et espace pour les genoux vérifiés.
• Accès futur : les câbles et composants susceptibles d’être remplacés ou déplacés restent accessibles.
• Décision finale : aucune condition non résolue ne peut modifier l’emplacement, le trajet ou la fixation.

Ne fixez pas les composants tant qu’une mesure, un trajet, un emplacement d’alimentation ou une condition de fixation reste incertain. Revenez au contrôle concerné, ajustez le plan, puis vérifiez de nouveau la configuration.

Le passage à l’installation est justifié lorsque tous les points applicables sont confirmés et que le bureau peut être utilisé dans ses positions prévues sans tirer, pincer ou masquer les câbles et commandes.

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

Le schéma ci-dessous regroupe les contrôles de préparation, de matériel, d’accès et la décision finale avant installation.
