Composants d’un système de gestion des câbles de bureau et leur fonctionnement
Les principaux composants d’un système de gestion des câbles de bureau sont le plateau ou canal en J pour le support, la goulotte ou le manchon pour la dissimulation et le regroupement, les clips et attaches pour le contrôle local, le passe-fil pour la traversée du bureau et le support de bloc multiprise pour les éléments d’alimentation. Le bon composant se choisit d’abord selon la fonction à remplir, puis selon la charge ou le volume des câbles, la surface de fixation, le dégagement et l’accès nécessaire, toujours dans les limites nominales du produit.
Carte fonctionnelle des composants
Utilisez cette synthèse pour relier le besoin du chemin de câbles au type de composant, puis vérifiez le critère qui détermine son adéquation au bureau.
Besoin : supporter
Plateau de câbles ou canal en J
À vérifier : dimensions utiles, charge nominale, dégagement et accès.
Effet : maintient le faisceau sous le bureau et limite l’affaissement si la charge reste compatible avec le support.
Besoin : dissimuler ou regrouper
Goulotte ou manchon
À vérifier : volume du faisceau, niveau de dissimulation et accès de maintenance.
Effet : réduit l’exposition visuelle, avec un compromis variable entre couverture et accessibilité.
Besoin : contrôler localement
Clips, attaches et supports
À vérifier : surface, méthode de fixation, taille du faisceau et besoin de reconfiguration.
Effet : fixe la direction, le mou ou la position à des points précis.
Besoin : traverser le bureau
Passe-fil ou pièce de passage
À vérifier : dimensions de l’ouverture, passage des connecteurs, protection des bords et dégagement.
Effet : organise la transition entre la surface de travail et le chemin sous le bureau.
Besoin : maintenir l’alimentation
Support de bloc multiprise
À vérifier : dimensions, poids admissible, ventilation et accès aux prises et interrupteurs.
Effet : stabilise et positionne le bloc multiprise sans modifier ses caractéristiques électriques.
Cette carte décrit des profils de fonction et de compatibilité, pas des capacités universelles : les dimensions et charges admissibles restent propres à chaque composant.
Une installation peut combiner plusieurs de ces familles sur un même parcours. Pour replacer ces composants dans l’ensemble du poste de travail, consultez le guide du système de gestion des câbles de bureau.
Ce qui compte comme un composant d’un système de gestion des câbles de bureau
Un composant de gestion des câbles est un élément physique qui agit directement sur le parcours d’un câble : il le supporte, l’achemine, le dissimule, le regroupe, le guide à travers une ouverture ou le maintient en position. Le bureau et les appareils reliés aux câbles restent en dehors de cette définition.
Critère d’inclusion
Un élément appartient au système lorsqu’il modifie directement la position, le support, le passage, le regroupement ou la protection du chemin de câbles.
Le périmètre se lit plus vite en séparant ce qui contrôle le chemin de câbles de ce qui constitue simplement le mobilier ou l’équipement connecté.
Dans le périmètre
- plateaux et canaux de support sous le bureau ;
- goulottes et manchons de regroupement ou de dissimulation ;
- clips, attaches et supports de positionnement ;
- passe-fils et pièces de passage ;
- supports de bloc multiprise ou d’autres pièces qui maintiennent les éléments d’alimentation.
Hors périmètre
- le bureau, l’écran, l’ordinateur et les autres appareils eux-mêmes ;
- un chargeur ou un bloc multiprise considéré comme appareil électrique plutôt que comme composant de maintien ;
- les procédures complètes d’installation et les décisions d’achat qui dépassent la définition des composants.
Un composant peut être autonome ou intégré à un système plus large ; son appartenance dépend de sa fonction de contrôle des câbles, pas du fait qu’il soit vendu séparément ou en kit.
L’illustration ci-dessous matérialise cette frontière en montrant les principaux composants qui agissent directement sur le chemin de câbles.
Groupes de composants principaux d’un système de gestion des câbles de bureau
Les composants se répartissent en cinq familles fonctionnelles : support, dissimulation/regroupement, contrôle local, entrée sur le bureau et support d’alimentation. Cette classification décrit ce que chaque famille contrôle, puis la condition qui détermine son utilité.
Le diagramme situe les familles sur le parcours des câbles ; le tableau relie ensuite chaque famille à sa fonction, à sa condition de choix et à son effet pratique.
| Famille | Relation principale | Condition de choix | Effet pratique |
|---|---|---|---|
| Plateau de câbles ou canal en J | Support du faisceau | Le faisceau doit être porté sous le bureau et rester compatible avec les dimensions et la charge nominale du support. | Réduit les câbles pendants et maintient un parcours accessible selon la conception. |
| Goulotte ou manchon | Dissimulation ou regroupement | Une zone visible doit être couverte ou un faisceau doit être regroupé sans bloquer l’accès nécessaire. | Réduit l’exposition visuelle et organise le volume du faisceau. |
| Clips, attaches et supports | Contrôle local de la position | Le mou ou la direction doit être contrôlé à des points précis, avec une fixation compatible avec la surface. | Maintient un ou plusieurs câbles dans une position définie. |
| Passe-fil ou pièce de passage | Transition à travers le bureau | Les câbles traversent une ouverture dont les dimensions et les bords doivent convenir aux câbles et connecteurs. | Guide l’entrée et protège le contact avec le bord de l’ouverture. |
| Support de bloc multiprise | Maintien des éléments d’alimentation | Le support accepte les dimensions et le poids prévus tout en conservant ventilation et accès. | Stabilise le bloc multiprise ou l’adaptateur dans une zone dédiée. |
Ces familles sont complémentaires : un même parcours peut utiliser un passe-fil pour l’entrée, un plateau pour le support, un manchon pour le regroupement et des clips pour les points de contrôle. Pour la classification à l’échelle du système, consultez les types de systèmes de gestion des câbles de bureau.
Plateaux de câbles et canaux en J pour un support sous le bureau
Les plateaux de câbles et les canaux en J assurent tous deux le support sous le bureau, mais leur géométrie change surtout l’accès au faisceau et la manière dont le volume de câbles est réparti. Leur capacité réelle doit être lue dans les dimensions utiles et la charge nominale du modèle concerné.
| Critère | Plateau de câbles | Canal en J |
|---|---|---|
| Structure | Surface ou panier de support généralement plus large. | Profil longitudinal ouvert en forme de J. |
| Accès | Accès dépendant de l’ouverture et de la position du plateau. | Accès souvent direct par le côté ou l’ouverture du canal. |
| Volume et charge | Peut convenir à un faisceau volumineux si les dimensions et la charge nominale le permettent. | Convient lorsque la section utile et la charge nominale suffisent au faisceau prévu. |
| Condition de meilleur ajustement | À privilégier quand le besoin principal est de répartir le support sur une zone plus large. | À privilégier quand un parcours linéaire avec accès fréquent est prioritaire. |
| Vérification commune | Surface de montage, dégagement, dimensions des adaptateurs et charge nominale du produit. | |
Ne déduisez pas la capacité à partir du seul nom du composant. Deux plateaux ou deux canaux en J peuvent avoir des dimensions et des charges admissibles très différentes ; la décision doit donc partir du faisceau réel et des spécifications du support.
L’illustration ci-dessous montre la différence de forme et d’accès entre les deux profils de support.

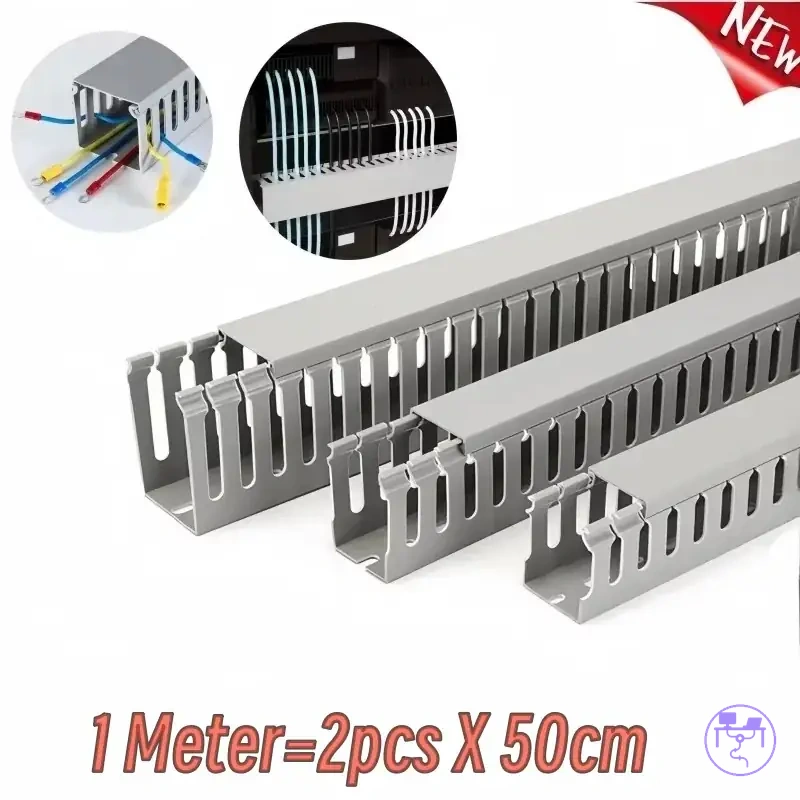

Goulottes et manchons pour le recouvrement des câbles
Une goulotte et un manchon réduisent tous deux l’exposition des câbles, mais la goulotte définit un parcours plus rigide alors que le manchon regroupe le faisceau dans une enveloppe flexible. Le choix dépend donc davantage du rapport entre dissimulation, flexibilité et accès que d’une notion de « meilleur » composant.
| Critère | Goulotte | Manchon |
|---|---|---|
| Structure | Canal ou boîtier relativement rigide, parfois avec couvercle. | Enveloppe flexible autour d’un faisceau. |
| Dissimulation | Élevée lorsque le canal est fermé. | Regroupe et masque le faisceau sans créer un canal rigide. |
| Flexibilité du parcours | Plus faible : le tracé suit la position de la goulotte. | Plus élevée : le faisceau peut suivre un parcours courbe ou mobile selon le manchon. |
| Accès aux câbles | Dépend du couvercle, des ouvertures et de la méthode de fixation. | Dépend du type d’ouverture du manchon et de la densité du faisceau. |
| Meilleur ajustement | Parcours visible qui doit être nettement délimité et dissimulé. | Faisceau qui doit rester groupé tout en conservant davantage de souplesse. |
Pour les deux solutions, laissez l’accès nécessaire aux connexions et ne comprimez pas le faisceau au-delà de ce que permet le composant. Toute exigence de ventilation ou de température autour d’équipements alimentés reste propre aux appareils et aux recommandations de leur fabricant.
Clips, attaches et supports pour points de contrôle des câbles
Les clips, attaches et supports créent des points de contrôle locaux : ils règlent la direction, le mou ou la position de quelques câbles sans porter nécessairement tout le parcours. La différence principale se situe dans la fixation et la possibilité de reconfiguration.
| Composant | Fonction | Condition à vérifier | Compromis |
|---|---|---|---|
| Clip | Maintien précis d’un câble ou d’un petit groupe. | Diamètre compatible, charge locale adaptée et surface appropriée au mode de fixation. | Position très définie, mais reconfiguration parfois moins facile. |
| Attache ou sangle réutilisable | Regroupement d’un petit faisceau. | Le faisceau doit rester maintenu sans être excessivement serré. | Facile à rouvrir et à ajuster, mais nécessite un point d’ancrage si elle doit fixer le faisceau au bureau. |
| Support fixe | Création d’un point de montage stable. | Surface, méthode de fixation et charge prévues compatibles avec le support. | Stabilité accrue au prix d’une modification ou d’un déplacement moins simple. |
Pour un modèle adhésif, une surface propre, sèche et compatible améliore les conditions de tenue ; la résistance et les résidus au retrait varient toutefois selon l’adhésif, la surface, la charge et la durée d’utilisation. Pour une configuration qui change souvent, une attache ou une sangle réutilisable réduit le coût de reconfiguration.
L’illustration montre ces trois rôles locaux : ancrer, regrouper et maintenir.

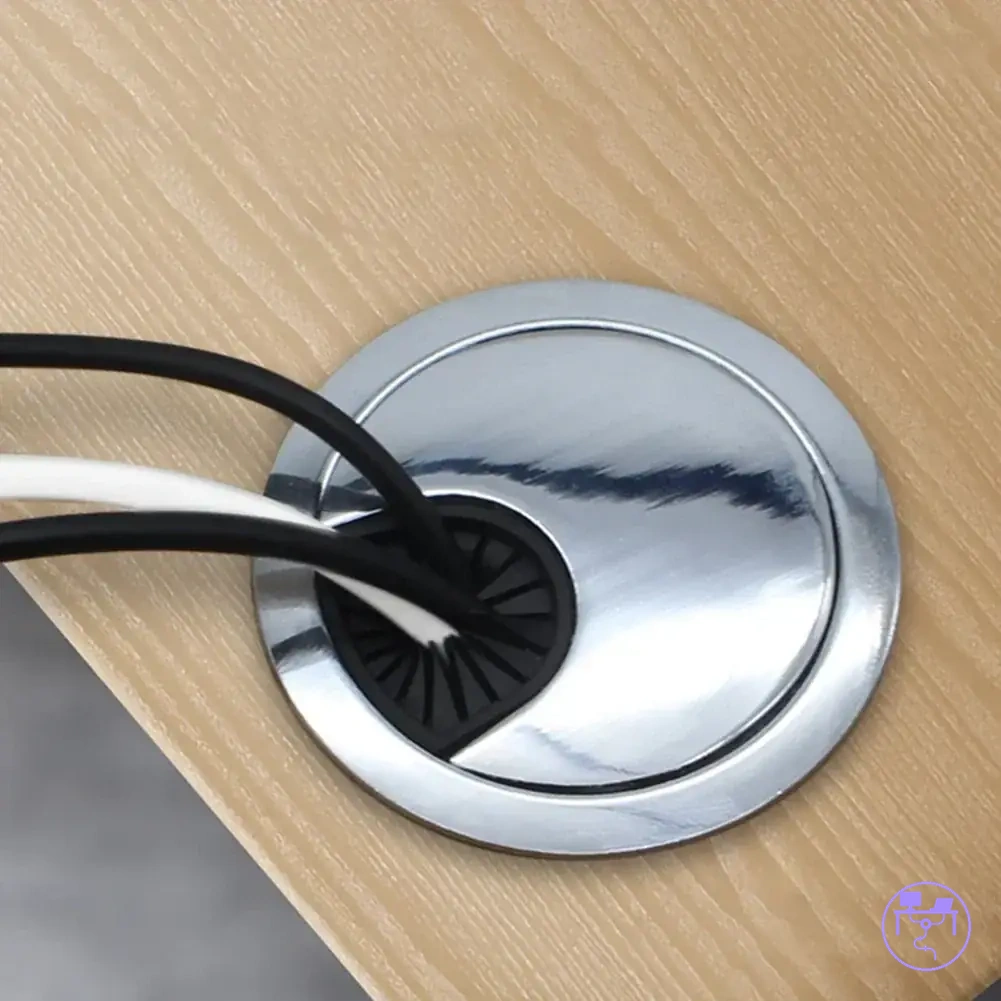

Passe-fils et pièces de passage pour l’entrée des câbles sur le bureau
Un passe-fil ou une pièce de passage organise la transition entre la surface du bureau et le chemin sous le bureau. Sa fonction essentielle est de guider les câbles à travers l’ouverture tout en protégeant le contact avec ses bords.
Avant de considérer le passe-fil comme compatible, vérifiez les relations suivantes :
- Ouverture : le diamètre ou les dimensions de l’insert correspondent au trou existant ou prévu.
- Connecteurs : l’ouverture utile laisse passer les fiches et connecteurs nécessaires, pas seulement le diamètre des câbles.
- Volume : le nombre et la section des câbles laissent assez d’espace pour éviter un passage coincé.
- Bords : une surface ou un insert approprié évite le contact direct avec un bord coupant ou abrasif.
- Direction et dégagement : la sortie sous le bureau rejoint le parcours prévu sans obstacle immédiat.
La compatibilité d’un passe-fil dépend donc de l’ajustement ouverture–insert–connecteurs et du dégagement autour du point de passage. La création ou l’agrandissement d’un trou relève ensuite de la procédure d’installation, pas de la fonction du composant lui-même.
Supports de bloc multiprise et pièces de support d’alimentation sous le bureau
Les supports de bloc multiprise et les composants de support d’alimentation maintiennent des éléments plus volumineux qu’un câble individuel. Ils sont adaptés lorsque le bloc multiprise ou l’adaptateur doit rester dans un emplacement défini sans reposer librement sur le faisceau.
Un support est approprié seulement si les conditions suivantes sont satisfaites :
- Dimensions et poids : le bloc multiprise ou l’adaptateur tient dans le support et reste dans sa charge nominale.
- Fixation : la méthode de montage est compatible avec la surface et le dégagement du bureau.
- Ventilation : le support et les câbles ne bloquent pas les ouvertures ou espaces de ventilation prévus par l’appareil.
- Accès : prises, interrupteur, fiches et connexions restent atteignables pour l’usage et la maintenance.
- Chemin des cordons : les entrées et sorties de câble ne créent pas de traction ou de pincement inutile.
Un support de bloc multiprise ne modifie pas la puissance nominale ni les protections électriques de l’appareil. Il améliore uniquement son maintien et son positionnement ; les limites électriques restent celles du bloc multiprise, des équipements connectés et de l’installation.
Attributs des pièces qui modifient la capacité, la visibilité et l'accès des câbles
Les composants qui se ressemblent par leur fonction peuvent différer fortement par capacité, visibilité, accès, fixation et adaptabilité. Ces attributs expliquent le compromis réel : une solution peut mieux dissimuler les câbles mais rendre l’accès plus lent, ou rester très accessible mais plus visible.
L’illustration montre ces attributs ; le tableau les ferme ensuite sous forme entité–attribut–condition–effet.
| Entité / composant | Attribut | Valeur ou condition | Effet ou décision |
|---|---|---|---|
| Plateau ou canal de support | Capacité | Dimensions utiles et charge réelle compatibles avec les limites nominales du modèle. | Supporte le faisceau sans exiger une capacité non prévue par le produit. |
| Goulotte ou manchon | Visibilité / accès | Plus l’enveloppe est fermée, plus l’accès dépend des couvercles, ouvertures ou possibilités de réouverture. | Choisir le niveau de dissimulation en fonction de la fréquence d’accès aux câbles. |
| Clip, attache ou support | Fixation / adaptabilité | Fixation permanente ou semi-permanente, ou élément réutilisable. | Privilégier la stabilité pour un parcours durable ou la réutilisabilité pour un parcours changeant. |
| Passe-fil | Ajustement | Ouverture, insert, connecteurs et volume de câbles compatibles. | Permet un passage organisé sans bord agressif ni obstruction immédiate. |
| Support de bloc multiprise | Charge / dégagement | Dimensions et poids admis, ventilation et accès aux prises conservés. | Maintient l’appareil sans masquer ses limites électriques propres. |
Ces attributs n’ont pas de valeur unique pour toute la catégorie : la valeur décisive est celle du composant précis dans les conditions du bureau réel. Pour comparer plus finement les familles, consultez goulotte, chemin de câbles, gaine et clips comparés.
Pièces de support ouvertes versus pièces de dissimulation fermées
Les composants ouverts privilégient l’accès et la visibilité du parcours, tandis que les composants de dissimulation fermés privilégient la réduction des câbles visibles. La relation centrale est donc un compromis accès ↔ dissimulation, pas un classement absolu.
| Critère | Support ouvert | Dissimulation plus fermée |
|---|---|---|
| Visibilité | Le parcours reste davantage visible. | Le parcours est davantage masqué. |
| Accès de maintenance | Souvent direct, selon la position du support. | Dépend de l’ouverture, du couvercle ou de la possibilité de rouvrir le composant. |
| Changements de câbles | Ajouts et retraits généralement plus simples lorsque le parcours reste ouvert. | Peuvent demander l’ouverture ou le retrait d’une partie du cache. |
| Condition de choix | À privilégier quand l’accès fréquent est prioritaire. | À privilégier quand la réduction de visibilité est prioritaire et que l’accès reste suffisant. |
Un plateau ouvert ou un canal en J convient donc mieux lorsque les câbles changent souvent et doivent rester faciles à atteindre. Une goulotte ou un manchon convient mieux lorsque l’objectif principal est de réduire l’exposition visuelle, à condition que l’accès requis pour la maintenance soit conservé.
Pièces à fixation fixe et pièces de contrôle de câbles réutilisables
Les pièces à fixation fixe et les éléments réutilisables se distinguent par la permanence du point de contrôle. Le choix doit relier surface, stabilité souhaitée et fréquence de reconfiguration.
| Option | Condition de surface ou de montage | Reconfiguration | Meilleur ajustement |
|---|---|---|---|
| Clip adhésif | Surface propre, sèche et compatible avec l’adhésif ; charge locale dans les limites du produit. | Limitée ; retrait et résidus dépendent de l’adhésif et de la surface. | Contrôle local sans perçage lorsque le point de passage doit rester défini. |
| Support à vis | Surface et emplacement aptes à recevoir une fixation mécanique ; modification du bureau acceptable. | Faible à modérée. | Positionnement durable lorsqu’une fixation plus permanente est souhaitée. |
| Attache ou sangle réutilisable | Point d’ancrage adapté si le faisceau doit être fixé au bureau. | Élevée : ouverture et réglage possibles. | Configurations susceptibles de changer ou faisceaux qui nécessitent des ajouts et retraits fréquents. |
Pour un bureau loué ou une configuration fréquemment modifiée, les éléments réutilisables réduisent généralement l’effort de reconfiguration. Une fixation plus permanente reste cohérente lorsque la position doit durer, mais seulement si la surface et la charge prévues sont compatibles avec cette méthode.
Facteurs d'adaptation au bureau qui influencent les pièces utilisables
La compatibilité d’un composant avec un bureau dépend de la surface de montage, du dégagement, de l’épaisseur ou du profil du bord, de la charge du faisceau et de l’accès futur. La catégorie du composant ne suffit donc pas à garantir qu’il s’adapte à une configuration précise.
L’illustration localise les conditions à observer sous le bureau avant de sélectionner une méthode de fixation ou un support.
Utilisez cette vérification avant de comparer des pièces concrètes :
- Surface : une zone de montage suffisante et compatible avec l’adhésif, la vis, le serrage ou la méthode sans perçage envisagée.
- Dégagement : assez d’espace sous le bureau pour la pièce, le faisceau et l’accès aux connexions.
- Bord et épaisseur : profil compatible avec la plage du système de serrage lorsqu’un serre-joint est utilisé.
- Charge et volume : câbles, adaptateurs et bloc multiprise restent dans les dimensions et charges admises par les supports concernés.
- Accès : ports, prises, interrupteurs et câbles importants restent atteignables après le montage.
- Évolution : la méthode de fixation reste cohérente avec le besoin futur de retrait ou de repositionnement.
Lorsque l’une de ces relations reste incertaine, comparez les critères d’adaptation avant de choisir la pièce : choisir les bons composants pour votre installation.
Les exemples ci-dessous correspondent à plusieurs familles de composants. Ils servent de repères de comparaison ; avant un achat, vérifiez toujours les dimensions, la méthode de fixation, la charge nominale et les détails du produit à la destination existante.
Surface de montage, épaisseur du bureau et dégagement sous le bureau
La surface de montage, l’épaisseur du bureau et le dégagement déterminent si une méthode de fixation peut réellement être utilisée. Ces attributs doivent être comparés à la plage de compatibilité du composant précis, surtout pour un serrage ou une fixation mécanique.
| Méthode | Condition à vérifier | Limite ou implication |
|---|---|---|
| Adhésif | Surface propre, sèche, suffisamment lisse et compatible avec l’adhésif. | La tenue et les résidus varient selon le matériau, la charge et la méthode de retrait. |
| Serrage | Épaisseur et profil du bord compris dans la plage du produit, avec une zone de préhension dégagée. | Un bord trop épais, trop fin, biseauté ou obstrué peut empêcher un serrage correct. |
| Vis | Matériau, épaisseur et emplacement aptes à recevoir la fixation prévue. | La méthode modifie la surface ; la profondeur et l’emplacement doivent être adaptés au bureau et au support. |
| Système amovible sans perçage | Point d’ancrage ou zone de serrage compatible et espace suffisant. | Facilite le retrait, mais la stabilité reste limitée par la conception et la charge nominale du système. |
Dans tous les cas, vérifiez aussi les obstacles sous le bureau : traverse, tiroir, piètement, boîtier ou autre élément pouvant bloquer la pièce ou l’accès aux câbles.
Taille du faisceau de câbles, poids des adaptateurs et espace du bloc multiprise
La taille du faisceau, le poids des adaptateurs et l’encombrement du bloc multiprise modifient à la fois la capacité nécessaire et l’espace de maintenance. Comme il n’existe pas de seuil universel entre un faisceau « léger » et « lourd », utilisez des signaux observables puis comparez-les aux dimensions et charges nominales du produit.
| Situation observée | Ce qu’il faut vérifier | Composants concernés | Conséquence pratique |
|---|---|---|---|
| Quelques câbles fins, peu d’adaptateurs | Diamètre des câbles, maintien local et espace de passage. | Clips, attaches, manchon. | Un contrôle local ou un regroupement simple peut suffire si les dimensions restent compatibles. |
| Faisceau plus volumineux ou nombreux connecteurs | Section utile du support ou du manchon, accès aux connexions et dégagement. | Plateau, canal en J, manchon. | L’accès peut diminuer à mesure que le volume occupe l’espace disponible. |
| Bloc multiprise ou adaptateurs qui ajoutent poids et volume | Charge nominale, surface de support, espace des prises, ventilation et chemin des cordons. | Plateau et support de bloc multiprise. | Une capacité insuffisante peut augmenter l’affaissement, l’encombrement ou les contraintes sur les câbles. |
Ces profils sont qualitatifs, pas des classes normalisées. Pour décider, utilisez la charge et les dimensions réelles du faisceau avec les limites indiquées par le fabricant du composant.
Comment les pièces fonctionnent ensemble le long d'un chemin de câbles
Les composants fonctionnent ensemble lorsqu’ils se partagent les étapes d’un même parcours : entrée, support, regroupement puis contrôle local. Cette séquence décrit une chaîne fonctionnelle ; toutes les installations n’ont pas besoin de chaque étape.
- Entrée sur le bureau. Un passe-fil ou une pièce de passage guide les câbles depuis la surface de travail vers la zone située dessous.
- Support sous le bureau. Un plateau ou un canal en J porte le faisceau lorsque celui-ci doit être maintenu au-dessus du sol et des zones de mouvement.
- Regroupement ou dissimulation. Un manchon ou une goulotte rassemble ou couvre les câbles sur la partie du parcours où le volume ou la visibilité doit être contrôlé.
- Contrôle des extrémités et du mou. Des clips, attaches ou supports fixent la direction et la position près des appareils, du bord du bureau ou du point d’alimentation.
La logique de sélection est cumulative : chaque étape ajoute un composant seulement si elle résout un besoin réel du parcours. Le nombre de câbles, l’emplacement des appareils et l’accès de maintenance déterminent les étapes nécessaires.
L’illustration ci-dessous visualise cette continuité entre l’entrée, le support, le regroupement et les points de contrôle.
Limites spécifiques aux pièces avant l'installation ou le cheminement
Avant le cheminement, vérifiez les limites qui peuvent rendre un composant inadapté : charge, surface, accès, encombrement des éléments d’alimentation et besoin de reconfiguration. Une pièce qui remplit la bonne fonction peut malgré tout être incompatible avec les conditions réelles du bureau.
Cette liste sert de contrôle préalable, pas de procédure d’installation :
- Charge : la masse et le volume du faisceau restent dans les limites du plateau, canal, clip ou support concerné.
- Adhésif et surface : l’état de surface permet une fixation adaptée et le retrait éventuel est acceptable.
- Accès : le composant ne bloque pas les ports, prises, interrupteurs, connecteurs ou zones de maintenance nécessaires.
- Bloc multiprise et adaptateurs : dimensions, poids, dégagement et ventilation restent compatibles avec le support et l’appareil.
- Serrage du faisceau : les attaches maintiennent les câbles sans créer de pincement ni de tension inutile.
- Encombrement : le parcours conserve assez d’espace pour éviter qu’un ajout de câbles ne supprime l’accès.
- Reconfiguration : une fixation permanente n’est choisie que si le besoin futur de déplacement reste faible ou acceptable.
Si ces vérifications sont satisfaites et qu’il faut ensuite passer à l’exécution, consultez comment installer les composants de gestion des câbles.
L’illustration résume les principales limites à contrôler avant le cheminement.
