Teile eines Kabelmanagement-Systems für den Schreibtisch und ihre Funktionsweise

Zu einem Kabelmanagement-System für den Schreibtisch gehören vor allem Kabelwannen oder J-Kanäle zum Stützen, Kabelkanäle oder Kabelschläuche zum Verdecken und Bündeln, Clips oder Kabelbinder zum Fixieren, Kabeldurchführungen für den geführten Durchgang durch die Tischplatte sowie Halterungen für Steckdosenleisten oder Netzteile. Welches Teil passt, hängt vor allem von Funktion, Kabelmenge und Last, Montagefläche und Freiraum, gewünschter Sichtbarkeit sowie Wartungszugang ab.

Ein vollständiger Kabelverlauf kombiniert häufig mehrere dieser Funktionen. Der Ratgeber zum Kabelmanagement-System für den Schreibtisch ordnet die Teile in den größeren Systemkontext ein; diese Seite erklärt die Komponenten selbst, ihre Eigenschaften und ihre Passformbedingungen.

Was als Teil eines Kabelmanagement-Systems für den Schreibtisch gilt

Ein Teil eines Kabelmanagement-Systems für den Schreibtisch ist eine physische Komponente, die den Kabelverlauf direkt stützt, führt, verdeckt, bündelt, fixiert oder durch eine Öffnung führt. Entscheidend ist die Funktion am Kabelweg: Das Teil beeinflusst Position, Bewegung, Schutz, Zugänglichkeit oder Stützung der Kabel.

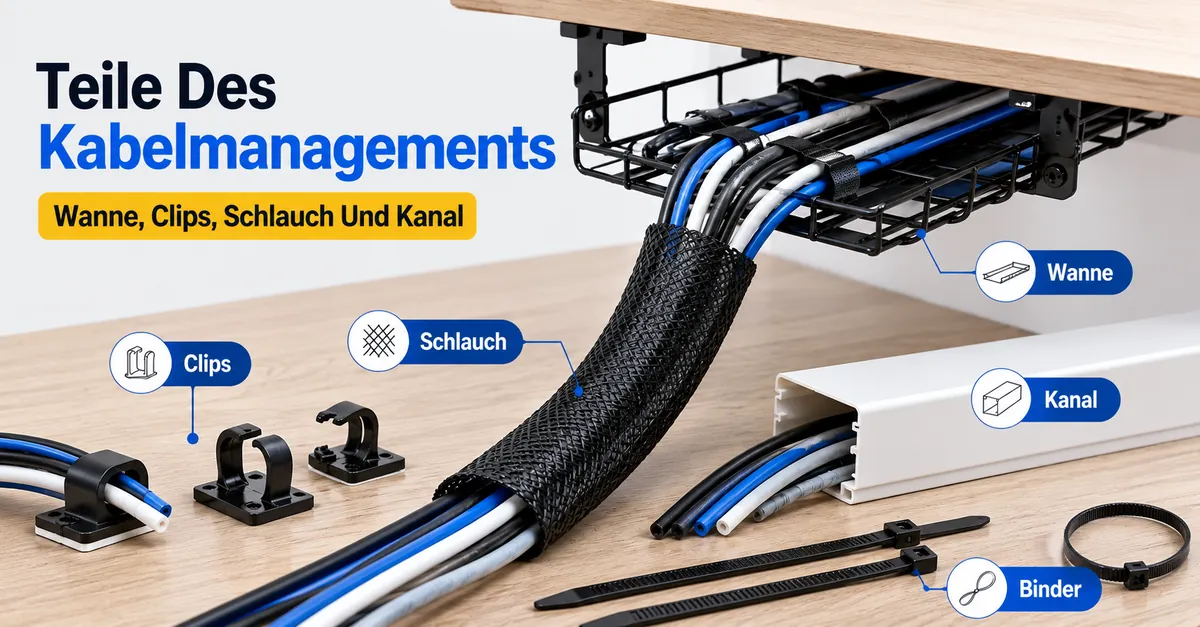

Typische Komponenten sind Kabelwannen, J-Kanäle, Kabelkanäle, Kabelschläuche, Clips, Kabelbinder, Kabeldurchführungen sowie Halterungen für Kabel, Steckdosenleisten oder Netzteile. Geräte wie Monitor, Computer, Ladegerät oder der Schreibtisch selbst gehören dagegen nicht zu den Kabelmanagement-Teilen.

Die Grenze ist damit funktional: Ein Bauteil gehört zum Kabelmanagement, wenn es den Kabelweg unmittelbar organisiert oder stützt. Diese Definition bleibt unabhängig davon, ob die Komponente einzeln oder als Teil eines größeren Systems eingesetzt wird.

Hauptteilegruppen in einem Kabelmanagement-System für den Schreibtisch

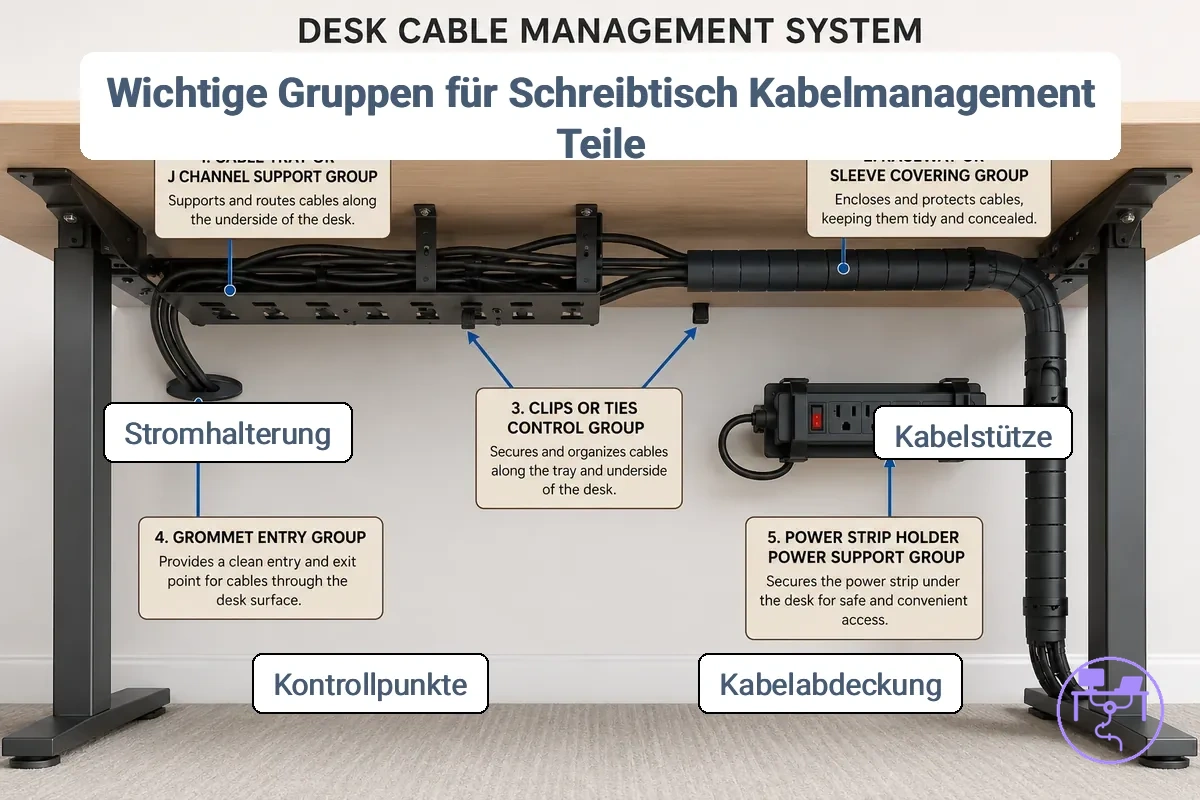

Die Hauptteilegruppen lassen sich nach ihrer Funktion im Kabelverlauf ordnen: Stützung, Verdeckung oder Bündelung, punktuelle Führung, Tischplattendurchführung und Positionierung von Stromzubehör. Diese Einteilung zeigt nicht, welches Produkt allgemein „besser“ ist, sondern welches Problem eine Teilegruppe löst.

Die folgende Darstellung verbindet jede Komponentenfamilie mit dem Teil des Kabelwegs, den sie beeinflusst. Dadurch werden Kabelbewegung, Sichtbarkeit, Zugang und Positionierung als unterschiedliche, aber miteinander verbundene Attribute sichtbar.

Teilegruppe	Was sie steuert	Typische Bedingung	Praktische Wirkung
Kabelwanne oder J-Kanal	Stützung unter der Tischplatte	Kabelbündel braucht tragfähige Auflage und Zugang	Verringert Durchhang, sofern Abmessungen und zulässige Last zum Aufbau passen
Kabelkanal oder Kabelschlauch	Verdeckung oder Bündelung	Sichtbare Kabel sollen geordnet oder zusammengefasst werden	Reduziert sichtbare Einzelkabel; der Wartungszugang hängt von Bauart und Bündeldichte ab
Clips und Kabelbinder	Punktuelle Führung und Fixierung	Einzelne Kabel oder kleine Bündel brauchen definierte Führungspunkte	Hält Richtung und Durchhang lokal unter Kontrolle; Verstellbarkeit hängt von der Ausführung ab

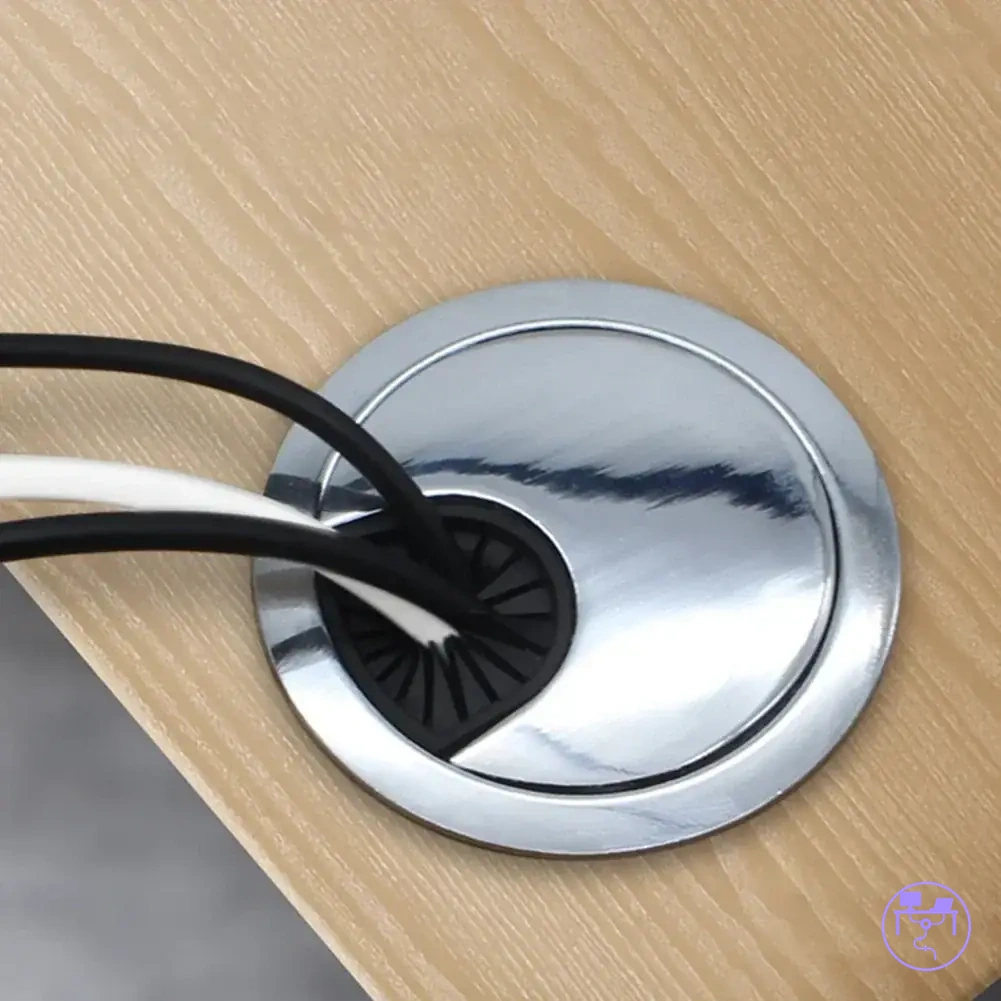

Kabeldurchführung oder Durchlass	Übergang durch die Tischplatte	Kabel laufen durch eine vorhandene Öffnung	Führt Kabel durch den Eintrittspunkt und kann die Berührung mit scharfen Kanten vermeiden
Steckdosenleisten- oder Netzteilhalterung	Positionierung von Stromzubehör	Stromkomponenten benötigen einen eigenen Platz unter dem Tisch	Kann Stabilität und Zugang verbessern, wenn Tragfähigkeit, Belüftung und Abmessungen passen

Die Gruppen ergänzen sich: Eine Kabelwanne kann Last tragen, ein Kabelschlauch bündelt Leitungen, Clips halten Richtungswechsel, eine Kabeldurchführung organisiert den Übergang durch die Tischplatte und eine Halterung positioniert Stromzubehör. Mehrere Funktionen können deshalb in einem einzigen Kabelverlauf kombiniert werden.

Welche Systemart daraus entsteht, hängt von der Kombination ab. Die Arten von Kabelmanagement-Systemen ordnen solche Kombinationen in größere Aufbauformen ein.

Kabelwannen und J-Kanäle zur Unterstützung unter dem Schreibtisch

Kabelwannen und J-Kanäle sind offene Stützteile unter der Tischplatte. Eine Kabelwanne bietet typischerweise eine breitere Auflage für mehrere Kabel und gegebenenfalls Adapter; ein J-Kanal hält Kabel in einem schmaleren, seitlich offenen Profil und priorisiert häufig schnellen Zugriff. Die tatsächliche Eignung richtet sich nach Innenmaßen, Befestigung und zulässiger Last des jeweiligen Produkts.

Kriterium	Kabelwanne	J-Kanal
Stützfläche	Breiter; geeignet für größere Bündel, wenn die zulässige Last eingehalten wird	Schmaler und offener; sinnvoll für leichtere oder klar geführte Kabelwege
Zugänglichkeit	Hängt von Tiefe, Seitenwänden und Montageposition ab	Durch die offene Seite meist direkter zugänglich
Wichtige Passformwerte	Innenmaße, zulässige Last, Abstand zur Tischunterseite, Befestigung	Profilbreite und -höhe, zulässige Last, Öffnungsrichtung, Befestigung
Beste Einsatzbedingung	Wenn mehrere Leitungen oder größere Komponenten gemeinsam getragen werden sollen	Wenn ein einfacher Kabelweg mit häufigem Zugriff im Vordergrund steht

Die Lastangabe des Herstellers ist die Obergrenze für die Stützung; Kabelmenge, Adaptergröße und Montageposition müssen innerhalb dieser Vorgabe bleiben. Bei häufigen Änderungen ist außerdem ein offener Zugang wichtiger als maximale Verdeckung.

Kabelkanäle und Kabelschläuche zur Kabelabdeckung

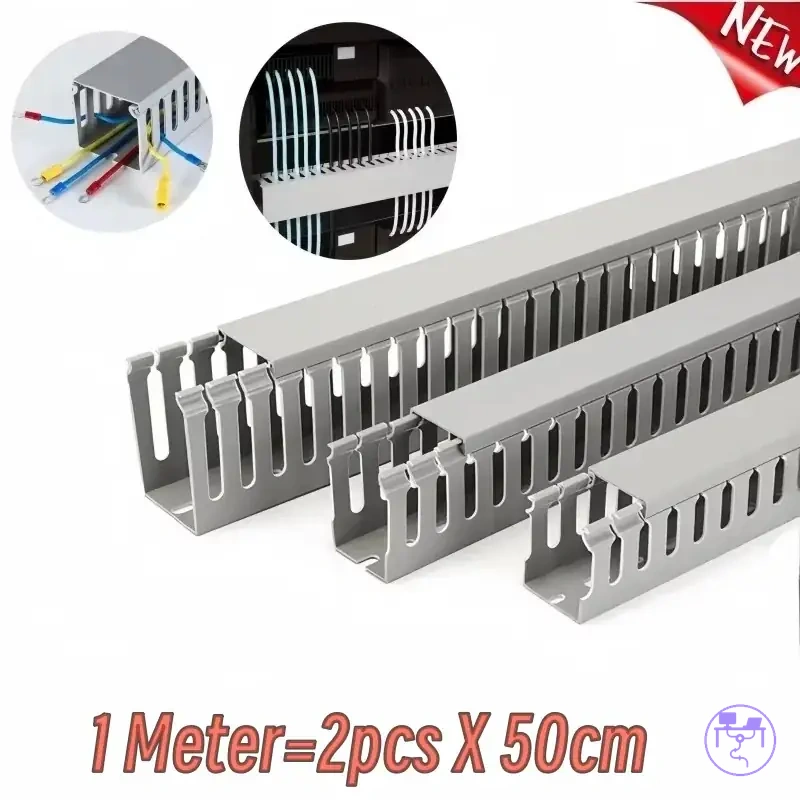

Kabelkanäle und Kabelschläuche reduzieren sichtbare Einzelkabel, tun dies aber auf unterschiedliche Weise. Ein Kabelkanal führt Kabel in einem festen oder formstabilen Gehäuse entlang einer definierten Strecke; ein Kabelschlauch bündelt mehrere Leitungen in einer flexiblen Hülle und folgt Richtungsänderungen leichter.

Kriterium	Kabelkanal	Kabelschlauch
Form	Definierter, formstabiler Verlauf	Flexibler Verlauf um ein Kabelbündel
Verdeckung	Meist stärker, besonders bei geschlossenem Deckel	Bündelt Kabel, ohne immer vollständig zu verdecken
Änderbarkeit	Abhängig davon, wie leicht sich der Kanal öffnen lässt	Oft leichter an Richtungs- oder Bündeländerungen anzupassen
Wichtige Passformwerte	Innenquerschnitt, Deckelzugang, Befestigungsfläche und Biegeroute	Innendurchmesser beziehungsweise Bündelkapazität, Flexibilität und Zugänglichkeit
Typischer Einsatz	Sichtbare gerade Strecken an Tischkante oder Wand	Mehrere gemeinsam verlaufende Kabel zwischen Geräten und Untertischbereich

Der verfügbare Innenraum muss das Kabelbündel aufnehmen, ohne Kabel zu quetschen oder die Abdeckung unter Spannung zu schließen. Bei Strom- und Datenleitungen sind außerdem Biegeradius, Belüftung und produktspezifische Vorgaben wichtiger als eine möglichst dichte Befüllung.

Clips, Kabelbinder und Halterungen für Kabelkontrollpunkte

Clips, Kabelbinder und Halterungen erzeugen lokale Kontrollpunkte entlang des Kabelwegs. Sie tragen nicht automatisch einen gesamten Kabelstrang, sondern halten einzelne Leitungen oder kleine Bündel an einer gewünschten Stelle, begrenzen Durchhang und stabilisieren Richtungswechsel.

Teil	Hauptaufgabe	Verstellbarkeit	Wichtigste Bedingung
Kabelclip	Einzelne Kabel punktgenau führen	Je nach Clip fest oder lösbar	Clipgröße muss zum Kabel passen; Klebeclips benötigen eine geeignete, saubere Oberfläche
Kabelbinder	Kleine Bündel zusammenhalten	Einweg-Ausführungen gering; wiederverwendbare Ausführungen hoch	Nicht so fest anziehen, dass Kabel gequetscht oder stark geknickt werden
Feste Halterung	Kabel oder Komponenten an einer definierten Position halten	Geringer	Befestigung und zulässige Last müssen zur Montagefläche passen
Abnehmbarer Clip oder Band	Veränderbare Führungspunkte schaffen	Hoch	Geeignet, wenn Kabelwege regelmäßig angepasst werden

Bei Klebeclips bestimmen Material, Oberflächenzustand, Kontaktfläche und Last die Haltezuverlässigkeit. Schraub- oder andere feste Halterungen können stabiler sein, verändern den Schreibtisch aber stärker. Wiederverwendbare Binder und abnehmbare Clips sind sinnvoll, wenn die Kabelführung voraussichtlich häufiger geändert wird.

Ein Kontrollpunkt soll Kabel führen, nicht einklemmen. Zu enge Binder, zu kleine Clipkanäle oder scharfe Umlenkungen können Kabel mechanisch belasten; deshalb müssen Kabeldurchmesser und erforderlicher Biegeradius zur Befestigung passen.

Kabeldurchführungen und Durchlassteile für den Kabeleintritt durch die Tischplatte

Kabeldurchführungen und Durchlässe führen Kabel durch eine vorhandene Tischplattenöffnung und schützen den Übergang zwischen Arbeitsfläche und Untertischbereich. Eine passende Durchführung hält den Eintrittspunkt geordnet und verhindert, dass Kabel direkt an einer rauen oder scharfen Lochkante anliegen.

• Lochmaß: Außendurchmesser beziehungsweise Einbaumaß der Durchführung muss zur vorhandenen Öffnung passen.
• Freier Durchgang: Kabelanzahl und Stecker müssen durch die nutzbare Öffnung passen.
• Kantenschutz: Kabel sollen an der Durchführung und nicht an einer scharfen Tischplattenkante anliegen.
• Biegeroute: Kabel dürfen direkt unter der Öffnung nicht zu eng geknickt oder blockiert werden.
• Untertisch-Freiraum: Der weitere Kabelweg muss für Bewegung, Wartung und Anschluss zugänglich bleiben.

Die entscheidenden EAV-Beziehungen sind damit klar: Öffnung → Maß → passende Durchführung, Kabelbündel → benötigter Durchgang → ausreichender freier Querschnitt und Kante → Schutz → keine direkte scharfe Auflage. Bohr- oder Umbauarbeiten an der Tischplatte gehören dagegen zur Installation und werden hier nicht vorausgesetzt.

Steckdosenleistenhalterungen und Stromversorgungsstützteile unter dem Schreibtisch

Steckdosenleisten- und Netzteilhalterungen positionieren schwerere Stromkomponenten unter dem Schreibtisch. Anders als einfache Kabelclips müssen sie nicht nur Leitungen führen, sondern das Gewicht und die Abmessungen einer Steckdosenleiste oder eines Netzteils sicher aufnehmen und den Zugriff auf Stecker, Schalter und Kabel ermöglichen.

• Tragfähigkeit: Die angegebene zulässige Last der Halterung muss über dem tatsächlichen Gewicht der getragenen Komponenten liegen.
• Abmessungen: Halterung, Steckdosenleiste und Netzteile müssen ohne Verklemmen in den vorgesehenen Raum passen.
• Befestigung: Montagemethode und Montagefläche müssen für die Last geeignet sein.
• Belüftung: Lüftungsöffnungen und vom Hersteller geforderte Freiräume dürfen nicht verdeckt werden.

Eine passende Halterung kann Steckdosenleiste oder Netzteil vom übrigen Kabelbündel trennen und dadurch Organisation und Wartungszugang verbessern. Die Halterung ersetzt jedoch weder die elektrische Sicherheit des Geräts noch dessen Herstellerangaben. Netzkabel dürfen nicht gequetscht, beschädigt oder so geführt werden, dass Zug auf Steckverbindungen entsteht.

Bei Unsicherheit über elektrische Anforderungen, Wärmeentwicklung oder eine dauerhafte Strominstallation sind die Angaben der Gerätehersteller und die für den Einsatzort geltenden elektrischen Anforderungen maßgeblich.

Teileattribute, die Kabelkapazität, Sichtbarkeit und Zugang verändern

Ähnlich aussehende Kabelmanagement-Teile können sich deutlich unterscheiden, weil ihre Kapazität, Verdeckung, Zugänglichkeit, Befestigung und Verstellbarkeit unterschiedliche Werte oder Zustände haben. Diese Attribute bestimmen, wie viel ein Teil aufnehmen kann, wie sichtbar der Kabelweg bleibt und wie leicht spätere Änderungen möglich sind.

Die EAV-Struktur unten verbindet jeden Teiletyp mit dem entscheidenden Attribut, einem prüfbaren Wert oder Zustand und der praktischen Folge. Produktabhängige Zahlen werden dabei nicht verallgemeinert: Für Abmessungen und Lastgrenzen gilt jeweils die konkrete Herstellerangabe.

Entität/Teil	Attribut	Wert oder Zustand	Praktische Folge
Kabelwanne / J-Kanal	Kapazität	Innenmaße und zulässige Last müssen Kabelbündel und gegebenenfalls Adapter aufnehmen	Passend dimensioniert: weniger Durchhang; zu klein oder überlastet: schlechtere Stützung und Zugang
Kabelkanal / Kabelschlauch	Verdeckung und Bündelkapazität	Offener, teilgeschlossener oder geschlossener Verlauf mit produktspezifischem Innenraum	Mehr Verdeckung reduziert Sichtbarkeit, kann aber das Hinzufügen oder Entfernen von Kabeln erschweren
Clip / Binder	Verstellbarkeit	Fest, lösbar oder wiederverwendbar	Feste Ausführung hält die Position länger; lösbare Ausführung erleichtert Neukonfiguration
Montiertes Teil	Befestigung	Klemm-, Klebe- oder Schraubbefestigung passend zur Oberfläche	Beeinflusst Stabilität, Entfernbarkeit und mögliche Spuren am Schreibtisch
Kabeldurchführung	Passform	Einbaumaß und nutzbarer Durchgang passend zu Öffnung, Kabeln und Steckern	Passende Größe führt Kabel ohne unnötiges Scheuern oder Blockieren

Zwischen diesen Attributen bestehen echte Zielkonflikte. Mehr Verdeckung kann weniger Wartungszugang bedeuten; eine festere Montage kann die Positionsstabilität erhöhen, aber die Entfernbarkeit reduzieren. Deshalb ist die richtige Wahl eine Passformentscheidung und keine allgemeine Rangliste.

Für einen direkten Vergleich einzelner Kategorien siehe Kabelwanne, Kabelkanal, Schlauch und Clips im Vergleich.

Offene Stützteile gegenüber abgedeckten Verdeckungsteilen

Offene Stützteile und abgedeckte Verdeckungsteile lösen unterschiedliche Probleme. Kabelwannen und J-Kanäle priorisieren Zugänglichkeit und Stützung; Kabelkanäle und Kabelschläuche priorisieren Verdeckung oder Bündelung. Der wichtigste Zielkonflikt liegt deshalb zwischen schnellem Zugriff und sichtbarer Ordnung.

Kriterium	Offene Stützteile	Abgedeckte Verdeckungsteile
Sichtbarkeit	Kabel bleiben stärker sichtbar	Sichtbare Einzelkabel werden stärker reduziert
Zugang	Meist schneller für Austausch oder Ergänzung	Kann je nach Deckel oder Hülle zusätzliche Öffnungsschritte erfordern
Stützung	Für getragene Bündel geeignet, wenn Abmessungen und Lastgrenze passen	Primär für Führung, Bündelung oder Verdeckung; Tragfähigkeit ist produktspezifisch
Änderungshäufigkeit	Vorteilhaft bei häufig wechselnden Kabeln	Vorteilhaft bei stabilen Verläufen mit höherer Priorität auf Verdeckung

Keine der beiden Bauformen ist universell besser. Wenn Kabel häufig ergänzt oder umgesteckt werden, ist offener Zugriff meist wichtiger; bei einem stabilen sichtbaren Kabelweg kann stärkere Verdeckung wichtiger sein. Die konkrete Entscheidung muss zusätzlich Kapazität, Befestigung und Freiraum berücksichtigen.

Feste Befestigungsteile gegenüber wiederverwendbaren Kabelkontrollteilen

Feste und wiederverwendbare Befestigungsteile unterscheiden sich vor allem in Positionsstabilität, Entfernbarkeit und Änderbarkeit. Klebeclips oder Schraubhalterungen halten einen definierten Punkt, während wiederverwendbare Kabelbinder und abnehmbare Bänder eine spätere Neukonfiguration erleichtern.

Kriterium	Klebeclip	Schraubhalterung	Wiederverwendbarer Binder / Band
Positionsstabilität	Gut bei geeigneter, sauberer Oberfläche und passender Last	Hoch, wenn Material und Befestigung für die Last geeignet sind	Ausreichend für Bündelung und flexible Führung, abhängig von Ausführung und Last
Entfernbarkeit	Abhängig vom Klebstoff; Rückstände oder Oberflächenschäden sind möglich	Erfordert Lösen der Befestigung; Bohr- oder Schraubspuren können bleiben	Hoch; für wiederholtes Öffnen und Umpositionieren ausgelegt
Beste Bedingung	Stabile Position ohne Bohren auf kompatibler Oberfläche	Dauerhafter Montagepunkt, wenn eine mechanische Befestigung akzeptabel ist	Häufig wechselnde Kabelanordnung oder Miet-/Temporärsetup
Hauptprüfung	Oberfläche, Klebefläche, Last, Entfernung	Material, Schraubenlänge, Last, mögliche Beschädigung	Bündelgröße, Verschluss, erforderliche Verstellbarkeit

Die Befestigungsart sollte also zur erwarteten Nutzungsdauer passen. Häufige Änderungen sprechen für lösbare oder wiederverwendbare Lösungen; langfristig feste Positionen können eine mechanisch stabilere Befestigung rechtfertigen, sofern der Schreibtisch dafür geeignet ist.

Unabhängig von der Befestigungsart dürfen Kabel nicht gequetscht oder mit unnötig engem Biegeradius fixiert werden. Bei Klebe- und Schraublösungen sollte außerdem vorab geklärt werden, ob Rückstände, Bohrungen oder andere Oberflächenveränderungen akzeptabel sind.

Schreibtisch-Passformfaktoren, die beeinflussen, welche Teile verwendet werden können

Die Schreibtisch-Passform entscheidet, ob ein Kabelmanagement-Teil praktisch verwendet werden kann. Relevant sind vor allem Montagefläche, Tischplattenstärke beziehungsweise Kantenprofil, Freiraum unter der Platte, Kabel- und Gerätebelastung sowie Wartungszugang.

Die vorhandene Unterseite des Schreibtisches sollte vor der Teileauswahl als Randbedingung gelesen werden: Hindernisse, Querstreben, Schubladen, Motoren bei höhenverstellbaren Tischen und begrenzte Kantenflächen können Montageorte einschränken, selbst wenn das Teil grundsätzlich zur gewünschten Funktion passt.

Die folgende Checkliste prüft die Kompatibilität anhand sichtbarer und messbarer Bedingungen. Ein Teil ist erst dann passend, wenn seine Abmessungen und Befestigungsanforderungen mit dem tatsächlich verfügbaren Raum und der vorgesehenen Last übereinstimmen.

• Montagefläche: Ist genügend ebene oder geeignete Fläche für Klemme, Kleber oder Schrauben vorhanden?
• Freiraum: Passt das Teil unter die Tischplatte, ohne Schubladen, Streben, Motoren oder den Kabelweg zu blockieren?
• Tischplattenstärke: Liegt sie bei Klemmlösungen innerhalb des angegebenen Greifbereichs?
• Kabel- und Gerätelast: Bleibt die tatsächliche Last innerhalb der angegebenen Tragfähigkeit und des verfügbaren Innenraums?
• Zugang: Bleiben Kabel, Stecker und lösbare Verbindungen nach der Montage erreichbar?
• Änderbarkeit: Passt die Befestigungsart dazu, wie häufig Kabel später ergänzt, entfernt oder umpositioniert werden?

Je enger der Freiraum, je größer das Kabelbündel und je schwerer Adapter oder Steckdosenleisten werden, desto wichtiger sind konkrete Produktmaße und Lastangaben. Kompatibilität sollte deshalb nicht aus der Produktkategorie allein abgeleitet werden.

Wenn die Passform noch unklar ist, hilft die Seite zum Auswählen passender Teile für die Einrichtung bei der kriterienbasierten Entscheidung.

Die folgenden Produktbeispiele dienen nur zur Orientierung innerhalb dieser Teilekategorien. Prüfen Sie vor einem Kauf besonders Abmessungen, Befestigungsart, Kapazität beziehungsweise zulässige Last und die Angaben auf der verlinkten Produktseite.

Montagefläche, Schreibtischdicke und Freiraum unter der Tischplatte

Montagefläche, Tischplattenstärke und Freiraum begrenzen, welche Befestigung tatsächlich passt. Klemm-, Klebe- und Schraubbefestigungen haben unterschiedliche Voraussetzungen; „bohrfrei“ beschreibt lediglich, dass keine Schraubbohrung nötig ist, und kann je nach Produkt eine Klemm- oder Klebelösung sein.

Die schnellste Prüfung besteht darin, die Befestigungsart gegen die vorhandene Schreibtischgeometrie zu halten. Messbare Produktwerte wie Klemmbereich, Halterungsabmessungen und Schraubenlänge müssen zur Tischplatte passen; wo diese Werte fehlen oder produktabhängig sind, sollten sie nicht angenommen werden.

Befestigungsart	Voraussetzung am Schreibtisch	Vorher prüfen	Typischer Zielkonflikt
Klemme	Zugängliche Tischkante mit passender Stärke und Form	Klemmbereich, Kantenprofil, Freiraum für Klemmschraube oder Bügel	Bohrfrei und lösbar, benötigt aber freie Kante
Kleber	Saubere, trockene und mit dem Klebstoff kompatible Oberfläche	Material, Kontaktfläche, Last und vorgesehene Entfernung	Keine Bohrung, aber mögliche Rückstände oder geringere Lastreserve
Schraube	Material und Plattenstärke müssen eine sichere Befestigung erlauben	Schraubenlänge, Tragfähigkeit, Position von Beschlägen oder Leitungen	Stabiler, aber mit dauerhafter Oberflächenveränderung

Kabelbündelgröße, Adaptergewicht und Steckdosenleistenplatz

Kabelbündelgröße, Adaptergewicht und Platzbedarf von Steckdosenleisten bestimmen die mechanische Belastung und den benötigten Raum. Maßgeblich sind Bündeldurchmesser beziehungsweise Kabelvolumen, tatsächliches Gewicht, Innenmaße des Stützteils und zulässige Last; pauschale Kategorien wie „leicht“ oder „schwer“ ersetzen diese Produktwerte nicht.

Aufbausituation	Zu prüfender Wert	Besonders betroffenes Teil	Entscheidungsfolge
Einzelne oder wenige dünne Kabel	Kabeldurchmesser, Clipöffnung, benötigte Beweglichkeit	Clip, kleiner Kabelschlauch	Punktuelle Führung genügt oft; große Stützteile sind nicht zwingend nötig
Mehrere gemeinsam verlaufende Kabel	Bündelvolumen, Innenquerschnitt, Biegeroute, Zugang	Kabelwanne, J-Kanal, Kabelschlauch, Kabelkanal	Teil so dimensionieren, dass das Bündel ohne Quetschen passt und erreichbar bleibt
Steckdosenleiste oder größere Netzteile	Abmessungen, tatsächliches Gewicht, zulässige Last, Belüftungs- und Steckerzugang	Steckdosenleisten- oder Netzteilhalterung, Kabelwanne	Stromkomponente getrennt und tragfähig positionieren; Zugang und Belüftung freihalten

Mit zunehmendem Bündelvolumen steigt der Platzbedarf, und mit zunehmendem Gewicht steigt die Anforderung an Stützung und Befestigung. Eine größere Kabelwanne ist aber nur dann die bessere Wahl, wenn sie in den Untertischraum passt und ihre angegebene Lastgrenze eingehalten wird. Für Steckdosenleisten und Netzteile kommen zusätzlich Belüftung, Schalterzugang und Zugentlastung hinzu.

Wie Teile entlang eines Kabelverlaufs zusammenwirken

Ein Kabelmanagement-System funktioniert als Kette von Teilaufgaben. Ein typischer Kabelweg kann Kabel von der Tischoberfläche in den Untertischbereich führen, dort stützen oder bündeln und an einzelnen Punkten fixieren. Nicht jeder Aufbau benötigt jede Stufe, aber jede verwendete Komponente sollte eine klar definierte Funktion im Verlauf haben.

Die Reihenfolge unten zeigt einen häufigen, logisch zusammenhängenden Ablauf. Sie ist kein Installationszwang, sondern ein Modell dafür, wie unterschiedliche Teile denselben Kabelweg ergänzen.

1. Eintritt führen: Eine Kabeldurchführung oder ein anderer geeigneter Übergang führt Kabel von der Arbeitsfläche durch eine vorhandene Öffnung.
2. Unter der Tischplatte stützen: Kabelwanne oder J-Kanal trägt das Bündel dort, wo sonst Durchhang entstehen würde.
3. Bündeln oder verdecken: Kabelschlauch oder Kabelkanal fasst gemeinsam verlaufende Leitungen zusammen beziehungsweise reduziert ihre Sichtbarkeit.
4. Richtung lokal sichern: Clips, Kabelbinder oder Halterungen stabilisieren Endpunkte, Richtungswechsel oder einzelne Leitungen.

Wenn zusätzlich Steckdosenleisten oder größere Netzteile unter dem Schreibtisch liegen, benötigen sie einen eigenen tragfähigen Platz. Dadurch bleibt die Stromkomponente von bloßen Kabel-Führungspunkten semantisch und mechanisch getrennt.

Teilespezifische Grenzen vor Installation oder Verlegung

Vor Installation oder Verlegung sollten die Grenzen des ausgewählten Teils geprüft werden. Relevant sind Last, Abmessungen, Montageoberfläche, Zugang, Biegeradius, Belüftung und spätere Änderbarkeit. Diese Bedingungen entscheiden, ob eine grundsätzlich passende Teileart auch im konkreten Aufbau funktioniert.

Die wichtigste Grenze ist produktspezifisch: Abmessungen, Klemmbereich, zulässige Last und andere technische Werte dürfen nicht aus der Teilekategorie verallgemeinert werden. Für Stromzubehör gelten zusätzlich die Vorgaben des jeweiligen Geräts und seiner Halterung.

Die Checkliste fasst die Bedingungen zusammen, die vor einer Verlegung geklärt sein sollten. Sie beschreibt keine vollständige Installation, sondern verhindert, dass eine ungeeignete Teilekombination erst nach der Montage auffällt.

• Last: Tatsächliches Kabel- und Gerätegewicht bleibt innerhalb der angegebenen Tragfähigkeit.
• Passform: Teil, Kabelbündel, Stecker und Adapter passen in den vorgesehenen Raum, ohne andere Komponenten zu blockieren.
• Oberfläche: Klebe-, Klemm- oder Schraubbefestigung ist mit Material, Geometrie und gewünschter Entfernbarkeit vereinbar.
• Kabelführung: Kabel werden nicht gequetscht, scharf geknickt oder unter unnötigen Zug gesetzt.
• Zugang: Steckverbindungen, Schalter und Kabel bleiben für Wartung und Änderungen erreichbar.
• Belüftung: Lüftungsöffnungen an Netzteilen oder anderen Stromkomponenten bleiben frei.
• Änderbarkeit: Bei häufig wechselnden Geräten lässt sich das System ohne übermäßigen Demontageaufwand anpassen.

Für die eigentliche Ausführung, Befestigungsreihenfolge und Verlegung siehe Kabelmanagement-Teile installieren.
