Kabel unter dem Schreibtisch richtig führen

Führen Sie Kabel unter dem Schreibtisch entlang einer vorab geplanten und durchgehend gestützten Route. Entscheidend sind ausreichende Kabelreserve an Bewegungs- und Wartungspunkten, keine Zugbelastung oder scharfen Biegungen sowie frei zugängliche Stecker, Adapter und Steckdosenleisten.

Kabelführung bedeutet daher mehr als Kabel zu verstecken: Sie ordnet den Kabelverlauf, die Stützpunkte, die Kabelreserve und den Wartungszugang. Kabelwanne, J-Kanal, Clips, wiederlösbare Binder und Kabelschläuche erfüllen dabei unterschiedliche Aufgaben.

Bei Monitorkabeln, einer Zuleitung vom Boden oder einem höhenverstellbaren Schreibtisch muss die Route an Bewegungsweg, Geräteposition und Stromanschlusspunkt angepasst werden. Für den Systemkontext siehe den Hub zum Kabelmanagement-System für den Schreibtisch.

Grundlagen der Kabelführung unter dem Schreibtisch

Bei der Kabelführung unter dem Schreibtisch wird jeder Kabelverlauf einer definierten Route zugeordnet und so gestützt, dass Anschlüsse erreichbar und Änderungen möglich bleiben. Vier Merkmale bestimmen die Qualität der Route: Kabelroute, Stützung, Kabelreserve und Zugänglichkeit.

Die Abbildung zeigt den Verlauf von den Geräteanschlüssen über Stützpunkte bis zu einer Reservezone. Diese Reserve ist besonders an Stellen wichtig, an denen Geräte bewegt, Stecker getrennt oder ein höhenverstellbarer Schreibtisch verstellt wird.

Wichtige Unterscheidung: Kabelmanagement und Kabelverstecken sind nicht dasselbe. Eine optisch saubere Route ist nur dann funktional, wenn sie zugleich stützt, Bewegungsreserve lässt und Wartung ermöglicht.

Kabelroute planen, bevor Kabel befestigt werden

Planen Sie die Kabelroute, bevor Sie Kabel fest bündeln, einklipsen, in einen Kabelschlauch einziehen oder in einer Kabelwanne ablegen. Prüfen Sie Startpunkt, Zielpunkt, Biegungen und Richtungswechsel, Kabelreserve sowie Wartungszugang, solange die Route noch leicht geändert werden kann.

Geräteposition, Steckdosenstandort, Schreibtischform und die Position einer Steckdosenleiste bestimmen, welcher Weg sinnvoll ist. Auch Kabelmenge, schwere Netzteile und bewegliche Schreibtischteile beeinflussen, wo Stütz- und Wartungspunkte benötigt werden.

Prüfen Sie vor der Befestigung die folgenden Bedingungen. Die Liste trennt Routenentscheidungen von Anforderungen an Bewegung und späteren Zugriff.

• Start und Ziel: Für jedes Kabel festlegen, wo es beginnt und wo es angeschlossen bleiben muss.
• Biegungen und Hindernisse: Die Route so wählen, dass scharfe Richtungswechsel und Quetschstellen vermieden werden.
• Stromanschluss: Steckdose und Steckdosenleiste so einbeziehen, dass Stecker erreichbar bleiben.
• Kabelmenge und Gewicht: Bündel, schwere Adapter und Netzteile so verteilen, dass die Stützung nicht überfordert wird.
• Kabelreserve: An Bewegungs- und Servicepunkten genug Reserve für die reale Geräte- oder Schreibtischbewegung vorsehen.
• Wartungspunkte: Verbindungen so erreichbar halten, dass nicht die gesamte Route für eine Änderung geöffnet werden muss.

Weitere Kriterien finden Sie unter Kabelrouten vor der Installation planen. Übernehmen Sie daraus nur die Punkte, die zu Ihrem Schreibtisch, den Geräten und den verwendeten Kabeln passen.

Bei einem festen Schreibtisch kann die Route nahezu statisch bleiben. Bei einem Monitorarm oder höhenverstellbaren Schreibtisch muss die Kabelreserve den vollständigen Bewegungsweg abdecken, ohne dass Stecker oder Kabel unter Zug geraten.

Die folgende Abbildung fasst die wichtigsten Planungskriterien vor der endgültigen Befestigung zusammen.

Kabelwege von Geräten zur Schreibtischunterseite planen

Verfolgen Sie jedes Kabel vom Geräteanschluss bis zu dem Punkt, an dem es in die Hauptführung unter dem Schreibtisch eintritt. Der Verlauf sollte Anschluss, Eintrittspunkt, Stützpunkte und den später benötigten Zugriff miteinander verbinden.

Wenn mehrere Geräte denselben Abschnitt nutzen, gruppieren Sie Kabel nach Funktion und Wartungsbedarf. Ein gemeinsamer Verlauf ist sinnvoll, solange einzelne Kabel ohne unnötigen Aufwand identifiziert, bewegt oder getrennt werden können.

• Monitor: Anschluss am Display → geführter Weg nahe dem Displaybereich → Stützpunkt → Reserve für Monitorbewegung.
• Stromversorgung: Netzanschluss → geführter Weg zur Stromzone → gestützter Übergang → erreichbarer Stecker oder Adapter.
• Daten: Geräteanschluss → Datenroute → Stützpunkt nahe dem Geräteweg → Zugriff für Neuverbindung oder Austausch.
• Gemeinsames Bündel: mehrere Leitungen → gemeinsamer Routenabschnitt → klarer Übergangspunkt → lösbare Gruppierung für spätere Änderungen.

Die Abbildung zeigt die Zuordnung von Geräteanschluss, Route, Stützpunkt und Wartungszugang.

Strom-, Daten- und Peripheriekabelverläufe trennen

Trennen Sie Strom-, Daten- und Peripheriekabel dort, wo ein gemeinsames Bündel den Zugriff, die Wärmeabfuhr, die Beweglichkeit oder die Biegeführung verschlechtern würde. Eine vollständige Trennung ist nicht für jede Schreibtischroute erforderlich; entscheidend ist die Funktion des jeweiligen Kabelabschnitts.

Besonders Netzteile, häufig umgesteckte Datenleitungen und bewegte Peripheriekabel haben unterschiedliche Wartungs- und Bewegungsanforderungen. Gruppieren Sie deshalb nur Leitungen, die denselben Weg und ähnliche Zugriffsbedingungen teilen.

Prüfregel: Ein gemeinsames Bündel ist nur sinnvoll, wenn keine Leitung dadurch schwer erreichbar, übermäßig gebogen, gequetscht oder durch das Gewicht anderer Komponenten belastet wird.

• Stromkabel und Netzteile: separat oder locker gruppieren, wenn Wärmeabfuhr, Gewicht oder Steckerzugang sonst beeinträchtigt werden.
• Datenkabel: zugänglich halten, wenn häufig neu verbunden, ausgetauscht oder nachverfolgt werden muss.
• Peripheriekabel: zusätzliche Bewegungsreserve vorsehen, wenn Maus, Tastatur, Kamera oder andere Geräte bewegt werden.
• Gemischtes Bündel: aufteilen, wenn ein einzelnes Kabel nicht mehr ohne größere Demontage identifiziert oder gelöst werden kann.

Die Abbildung fasst die wichtigsten Bedingungen für gemeinsames Führen oder Trennen der Kabelgruppen zusammen.

Kabelführungselemente für den Hauptkabelverlauf auswählen

Wählen Sie das Führungselement nach der Aufgabe im Kabelverlauf: tragen, führen, lokal fixieren oder bündeln. Kabelwanne, J-Kanal, Clips, Kabelbinder und Kabelschlauch sind deshalb keine austauschbaren Lösungen.

Kabelwannen und J-Kanäle bilden meist den horizontalen Hauptweg. Clips positionieren einzelne oder wenige Kabel lokal; wiederlösbare Binder oder Kabelschläuche ordnen ein Bündel, ersetzen aber keine ausreichend tragfähige Hauptstützung.

Vergleichen Sie die Elemente nach Führungsaufgabe und Wartungszugang, nicht nach einer pauschalen Rangfolge. Mehr dazu unter Kabelwannen, Kanäle, Schläuche und Clips vergleichen.

Die Montage folgt erst nach der Auswahl, weil Befestigungsart und zulässige Belastung vom konkreten Produkt und der Tischunterseite abhängen. Siehe Kabelführungselemente installieren.

Kabelwannen und J-Kanäle für die horizontale Kabelführung

Kabelwanne und J-Kanal eignen sich beide für horizontale Verläufe, unterscheiden sich aber vor allem bei Kapazität, Offenheit, Montagefläche und Zugriff. Welche Variante passt, hängt von Kabelmenge, Netzteilen und dem gewünschten Wartungszugang ab.

Eine offene Kabelwanne bietet typischerweise mehr direkten Zugriff und Platz für unterschiedliche Kabel oder Adapter. Ein J-Kanal führt Kabel stärker entlang eines definierten Abschnitts; seine nutzbare Kapazität hängt unmittelbar von Innenmaß und Öffnungsform ab.

Modellabhängig: Tragfähigkeit, Innenmaße und Befestigungsart unterscheiden sich je Produkt. Prüfen Sie diese Werte am konkreten Führungselement, bevor Sie Kabel oder Netzteile einlegen.

Clips, Kabelbinder und Kabelschläuche zum Bündeln von Kabeln

Clips, Kabelbinder, Klettbinder und Kabelschläuche ordnen oder fixieren Kabel nachdem die Hauptroute feststeht. Sie steuern Bündelung, Lösbarkeit und lokalen Halt, ersetzen aber keine geeignete Hauptstützung für schwere Kabelgruppen oder Netzteile.

Wählen Sie das Zubehör nach der Frage, wie häufig einzelne Kabel gelöst oder verschoben werden müssen. Je häufiger Änderungen vorkommen, desto wichtiger sind wiederlösbare Befestigungen und direkter Zugriff.

• ClipsFür lokale Führung einzelner oder weniger Kabel; schneller Zugriff, wenn der Clip lösbar bleibt.
• KabelbinderFür dauerhaftere Bündelung; nur so fest anziehen, dass Kabel nicht gequetscht werden.
• KabelschlauchFür mehrere Kabel auf demselben Weg; optisch geschlossen, aber Einzelzugriff meist aufwendiger.

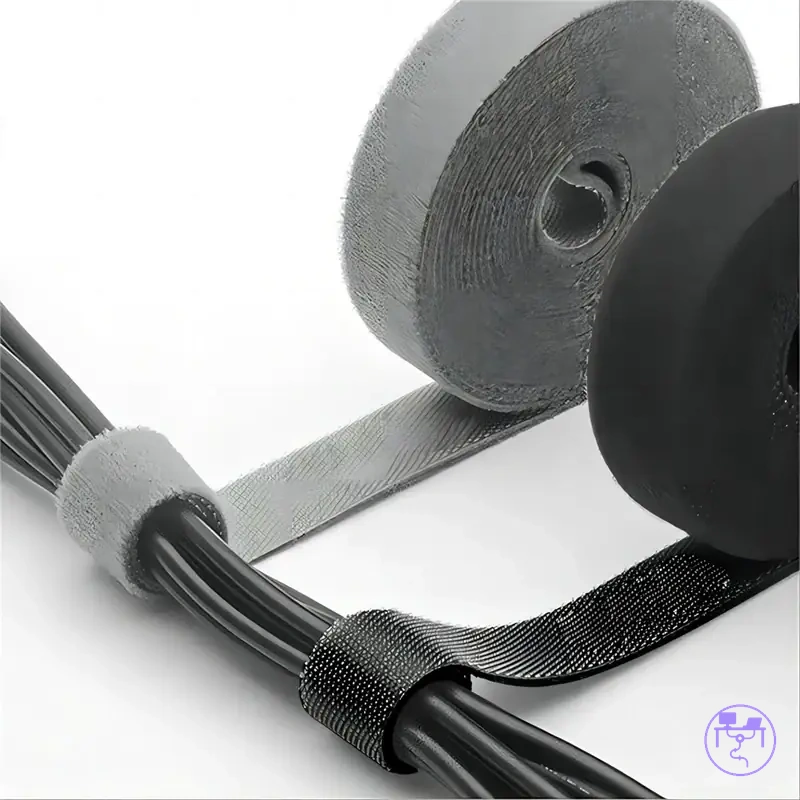

• KlettbinderFür Bündel mit häufigen Änderungen; wiederlösbar und deshalb wartungsfreundlicher.

Kabel entlang der Schreibtischunterseite führen

Führen Sie die Kabel entlang der geplanten Unterseitenroute und stützen Sie den Verlauf dort, wo er sonst durchhängen, an Steckern ziehen oder in den Arbeitsbereich geraten würde. Die Reihenfolge lautet: Startpunkt → Route → Stützpunkte → Kabelreserve → Biegeprüfung → Zugangsprüfung.

Eine Kabelwanne kann einen größeren gemeinsamen Verlauf tragen; Clips eignen sich für gezielte Führung einzelner Leitungen. Ändern Sie die geplante Route nur, wenn die tatsächliche Montagefläche, Kabelmenge oder Bewegungsfreiheit dies erfordert.

Die Abbildung zeigt Startpunkt, Hauptverlauf, Stützpunkte, Kabelreserve und die abschließende Zugangsprüfung.

1. Startpunkt festlegen. Beginnen Sie dort, wo die Geräteanschlüsse in die Unterseitenroute übergehen.
2. Kabel entlang der Route führen. Legen Sie Leitungen in die vorgesehene Wanne, den Kanal oder die Clip-Linie, ohne unnötige Kreuzungen zu erzeugen.
3. Stützung verteilen. Setzen Sie so viele Stützpunkte ein, wie für das konkrete Kabelgewicht und die Routenform nötig sind; vermeiden Sie ungestützte, durchhängende Abschnitte.
4. Kabelreserve lassen. Geben Sie Geräten, Monitorarmen und höhenverstellbaren Schreibtischen ausreichend Bewegungsreserve, ohne große lose Schlaufen in Geh- oder Arbeitsbereiche hängen zu lassen.
5. Biegungen prüfen. Vermeiden Sie enge Knicke und halten Sie den vom Kabel- oder Gerätehersteller vorgegebenen Mindestbiegeradius ein, sofern ein solcher angegeben ist.
6. Zugriff prüfen. Stecker, Adapter, Dockingstationen und Wartungspunkte müssen erreichbar bleiben, ohne die Hauptführung vollständig zu demontieren.

Schließen Sie erst ab, wenn Stecker und Adapter erreichbar bleiben, keine Leitung unter Zug steht und bewegliche Geräte oder der Schreibtisch ihren vorgesehenen Bewegungsweg ohne straffes Kabel erreichen.

Kabel sichern, ohne den Zugang zu blockieren

Sichern Sie Kabel so, dass die Befestigung den Verlauf trägt, aber Anschlüsse, Stecker und Adapter weiterhin erreichbar bleiben. Befestigungsabstand und Haltekraft sind kabel-, produkt- und montageabhängig; ein universeller Abstand lässt sich deshalb nicht als verlässlicher Wert angeben.

Ziehen Sie Binder oder Halterungen nur so weit an, dass die Kabel sicher liegen. Wenn eine Verbindung erst nach dem Entfernen mehrerer Stützpunkte erreichbar ist oder ein Kabel sichtbar gequetscht wird, ist die Befestigung zu restriktiv.

• Anschlüsse erreichbar: Ein Stecker lässt sich prüfen oder lösen, ohne mehrere Stützpunkte zu entfernen.
• Keine Zugbelastung: Stecker und Buchsen tragen nicht das Gewicht eines hängenden Kabelabschnitts oder Netzteils.
• Adapter zugänglich: Netzteile bleiben sichtbar genug für Kontrolle und frei genug für Wärmeabfuhr.
• Befestigung lösbar: Änderungen sind möglich, ohne das Kabel zu quetschen, stark zu biegen oder die ganze Route zu zerlegen.

Kabel vom Boden zum Schreibtisch führen

Eine Zuleitung vom Boden oder von einer niedrigen Wandsteckdose braucht einen kontrollierten Übergang zur Schreibtischunterseite. Die Route sollte Gehbereiche meiden, vertikal gestützt sein und genügend Bewegungsreserve für den tatsächlichen Schreibtischweg besitzen.

Bei einem festen Schreibtisch genügt meist ein stabiler Aufstieg bis zum Eintrittspunkt. Bei einem höhenverstellbaren Schreibtisch muss die Leitung den gesamten Verstellweg mitmachen können, ohne an Steckern zu ziehen oder auf dem Boden eine Stolperfalle zu bilden.

1. Steckdosenposition prüfen. Den Aufstieg so wählen, dass kein loses Kabel durch einen Gehbereich geführt wird.
2. Vertikalen Abschnitt stützen. Die Leitung vom Boden bis nahe an die Tischunterseite führen, ohne ihr Gewicht am Stecker hängen zu lassen.
3. Bewegungsreserve vorsehen. Bei beweglichen Schreibtischen eine kontrollierte Reserve am Übergang lassen.
4. Eintrittspunkt wählen. Den vertikalen Verlauf möglichst nahe an die horizontale Hauptroute anbinden, damit kein langer ungestützter Abschnitt entsteht.
5. Vollen Bewegungsweg testen. Schreibtisch oder Gerät in die vorgesehenen Endpositionen bewegen und sicherstellen, dass die Leitung weder straff noch eingeklemmt wird.

Kabellänge, Kabelreserve und Etiketten kontrollieren

Kontrollieren Sie Kabellänge, Kabelreserve und Etiketten erst, nachdem die Hauptroute feststeht. Die richtige Reserve ist keine feste Zentimeterzahl: Sie richtet sich nach Bewegungsweg, Kabeltyp, Anschlussposition und Wartungsbedarf.

Überschüssige Länge sollte in großen, lockeren Schlaufen oder an einem dafür vorgesehenen Haltepunkt organisiert werden. Vermeiden Sie enge Wicklungen und Knicke; für empfindliche oder spezifizierte Leitungen ist der vom Hersteller genannte Mindestbiegeradius maßgeblich.

Kabelbinder oder Klettbinder sollen das Bündel zusammenhalten, nicht zusammendrücken. Lassen Sie zusätzliche Reserve dort, wo Monitore, Docks oder der Schreibtisch ihre Position ändern, und stützen Sie schwere Netzteile unabhängig vom Kabel.

Etiketten sind an Verbindungs-, Trenn- oder Übergangspunkten am nützlichsten. Sie verkürzen die Fehlersuche, wenn mehrere ähnliche Kabel in derselben Route liegen.

• Überschüssige Länge: locker und zugänglich organisieren, ohne enge Wicklungen oder Knicke.
• Binder-Spannung: nur so fest, dass das Bündel gehalten, aber nicht gequetscht wird.
• Bewegungsreserve: an Monitorarmen, Dockingbereichen und höhenverstellbaren Tischen für den realen Bewegungsweg vorsehen.
• Etiketten: nahe an Steckern, Abzweigungen oder Übergängen platzieren, damit die Zuordnung eindeutig bleibt.
• Wartungszugang: nach Bündelung und Beschriftung prüfen, ob Steckverbinder weiterhin erreichbar sind.

Entscheidungsregel: Lassen Sie so viel Reserve wie für Bewegung und Wartung nötig, aber nicht so viel, dass lose Schlaufen herunterhängen oder in bewegliche Teile geraten.

Die folgenden Produktbeispiele zeigen unterschiedliche Arten der Führung und Bündelung. Vergleichen Sie vor einer Auswahl vor allem Montageart, nutzbare Abmessungen, Lösbarkeit und Eignung für Ihre Kabelmenge; aktuelle Angebotsdetails stehen auf der jeweiligen Zielseite.

Die Abbildung fasst zusammen, wie Kabellänge, Bewegungsreserve und Beschriftung zusammenwirken.

Sichere Kabelführung um Steckerleisten und Adapter

Führen Sie Kabel um Steckdosenleisten und Netzteile so, dass Stecker zugänglich, Netzteile belüftet und Kabel zugfrei bleiben. Die Kabelführung darf keine enge Biegung am Stecker erzwingen und schwere Netzteile nicht am Anschlusskabel hängen lassen.

Netzteile und Steckdosenleisten brauchen freien Raum für Wärmeabfuhr und Kontrolle. Stützen Sie schwere Adapter separat, vermeiden Sie Quetschstellen und führen Sie Anschlusskabel so, dass Stecker weder seitlich belastet noch unter Zug gesetzt werden.

Prüfen Sie die Stromkomponenten, bevor Sie deren Kabel mit der übrigen Route bündeln. Die Checkliste bewertet Zugänglichkeit, Belüftung, Biegung und mechanische Belastung; elektrische Belastungsgrenzen richten sich dagegen nach Produktkennzeichnung, Herstellerangaben und den örtlichen Anforderungen.

• Belüftung: Steckdosenleiste und Netzteile nicht in einem dichten Kabelbündel oder unter einer Abdeckung vergraben, die Wärme staut.
• Biegung: Das Anschlusskabel darf am Stecker nicht scharf geknickt oder seitlich unter Spannung gehalten werden.
• Zugänglichkeit: Stecker, Schalter und Netzteile müssen für Sichtprüfung und Trennen erreichbar bleiben.
• Mechanische Stützung: Schwere Netzteile so tragen, dass ihr Gewicht nicht am Kabel oder Stecker hängt.
• Hersteller- und Ortsvorgaben: Belastungsgrenzen, Montagehinweise und lokale elektrische Sicherheitsanforderungen des konkreten Produkts beachten.

Dieser Abschnitt behandelt die mechanische und thermische Führung, nicht die elektrische Auslegung einer Steckdosenleiste. Beschädigte, verschmorte oder ungewöhnlich heiße Stecker, Kabel oder Netzteile sollten nicht weiterverwendet werden, bis die Ursache fachgerecht geklärt ist. Weitere Hinweise: Stromkabel sicher führen.

Die Abbildung fasst die wichtigsten Prüfbedingungen rund um Steckdosenleisten und Netzteile zusammen.

Lockere, herunterhängende oder verwickelte Kabelverläufe beheben

Bei durchhängenden, verwickelten oder gespannten Kabeln ist das sichtbare Symptom nur ein Hinweis. Prüfen Sie zuerst Route, Stützpunkte, Kabelreserve und Gruppierung, bevor Sie zusätzliche Clips oder Binder anbringen.

Durchhang spricht häufig für fehlende oder ungünstig platzierte Stützung; Verwicklungen können auf eine überholte Gruppierung hinweisen; Zugspannung deutet auf zu wenig Reserve, eine ungünstige Route oder einen zu engen Übergang hin. Die Tabelle verbindet Symptom, mögliche Ursache, Prüfung und Korrektur.

Vergleichen Sie das Symptom mit der wahrscheinlichsten Ursache und ändern Sie zuerst den kleinsten betroffenen Abschnitt. Weitere Muster finden Sie unter fehlerhafte Kabelführung beheben.

Neu planen statt nachbessern: Wenn dieselbe Stelle nach einer lokalen Korrektur erneut durchhängt, sich verwickelt oder unter Zug gerät, liegt das Problem wahrscheinlich in der Route selbst und nicht nur am einzelnen Befestigungspunkt.

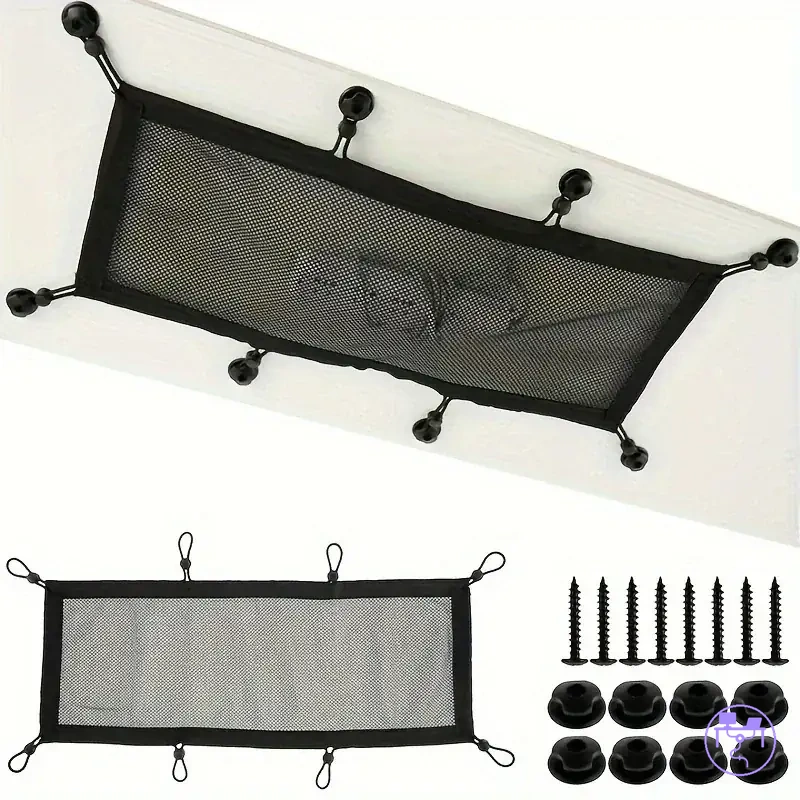

Wenn die Diagnose ein ungeeignetes Führungselement zeigt, können die folgenden Produktbeispiele verschiedene Lösungsarten veranschaulichen. Prüfen Sie vor einer Auswahl Montageart, Abmessungen, Lösbarkeit und die tatsächliche Kabelmenge; aktuelle Angebotsdetails stehen auf der jeweiligen Zielseite.
