Partes de um sistema de gerenciamento de cabos para mesa e como funcionam

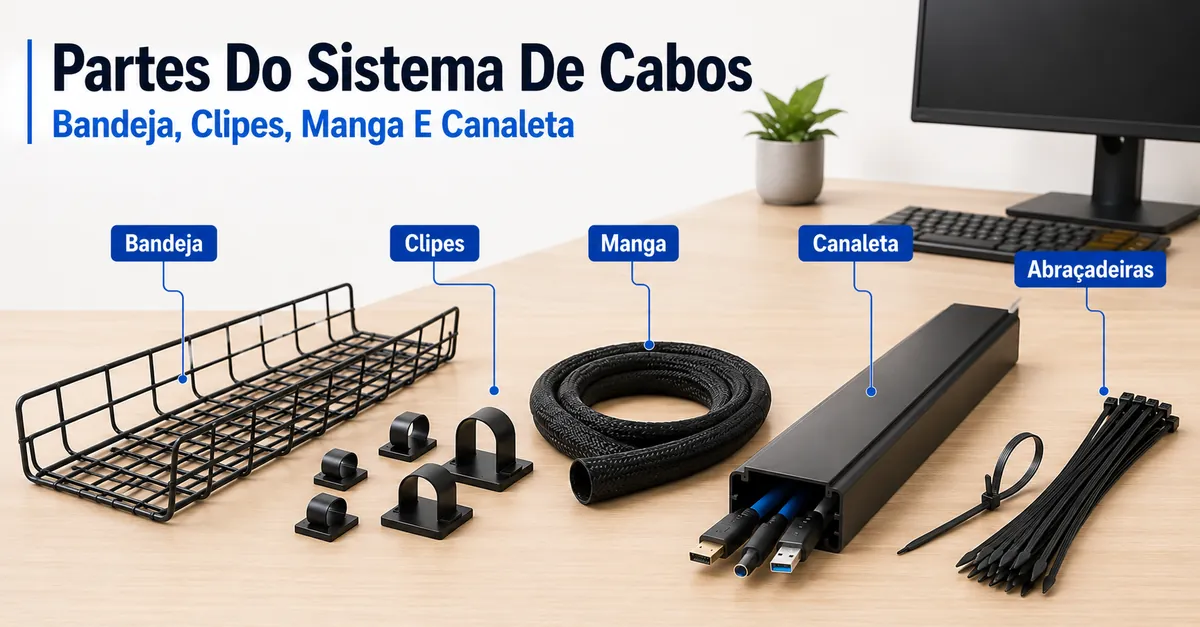

As principais partes de um sistema de gerenciamento de cabos para mesa são bandeja de cabos ou canal J para sustentação, canaleta ou manga para cobertura e agrupamento, clipes e braçadeiras para pontos de controle, anel passa-cabos para a passagem pelo tampo e suporte para régua de energia para sustentar itens elétricos. A escolha depende principalmente de função, carga, superfície de fixação, espaço disponível e necessidade de acesso; uma única peça não substitui todas essas funções.

Essas peças podem ser usadas separadamente ou combinadas em um percurso contínuo. O ponto importante é relacionar cada componente à função que ele controla e às condições da mesa, em vez de tratar bandejas, canaletas, mangas, clipes e passa-cabos como alternativas equivalentes.

Para entender o sistema completo além das peças individuais, consulte o guia do sistema de gerenciamento de cabos para mesa. Nas seções abaixo, cada grupo é comparado por suporte, ocultação, acesso, fixação, ajuste e papel no percurso.

Na prática, um percurso pode combinar suporte sob a mesa, cobertura ou agrupamento, pontos de controle e uma passagem pelo tampo. Quando há régua de energia ou adaptadores volumosos, o suporte precisa ser escolhido pela capacidade nominal, ventilação e acesso compatíveis com a configuração.

A regra de leitura para o restante da página é simples: identifique primeiro a função, depois verifique a condição de montagem e, por fim, o efeito sobre acesso, visibilidade e manutenção.

O que conta como parte de um sistema de gerenciamento de cabos para mesa

Uma parte de um sistema de gerenciamento de cabos para mesa é um componente físico que sustenta, direciona, oculta, agrupa ou fixa cabos ao longo do percurso da estação de trabalho. Ela pertence ao sistema quando altera diretamente a posição, a passagem, o suporte ou a exposição dos cabos.

As partes incluídas podem ser uma bandeja, canaleta, manga, clipe, braçadeira, anel passa-cabos, suporte ou acessório de suporte para energia. Uma bandeja ou canaleta suporta ou direciona um percurso de cabos, enquanto uma manga pode agrupar cabos e reduzir a exposição visível. Um clipe, braçadeira ou suporte cria um ponto de controle, e um anel passa-cabos ou passagem faz parte do sistema quando guia a entrada no tampo através de uma abertura para cabos.

• Dentro do escopo: bandejas, canaletas, mangas, clipes, braçadeiras, anéis passa-cabos, suportes e peças de suporte para energia que controlam cabos.
• Dentro do escopo: uma peça independente que desempenha uma função de controle de cabos.
• Dentro do escopo: um componente combinado quando faz parte de um sistema de gerenciamento de cabos para mesa mais amplo.
• Fora do escopo: a mesa, o monitor, o computador, o carregador ou os próprios eletrônicos conectados.
• Fora do escopo: decisões completas de compra, classificação de produtos e processo de instalação.

Uma peça de gerenciamento de cabos não é o mesmo que a configuração completa da mesa ou o equipamento conectado aos cabos. Esta seção define o que pertence ao escopo das peças; seções posteriores podem tratar de comparação, ajuste e ordem de instalação sem alterar a definição.

A ilustração resume o limite entre componentes que controlam diretamente o percurso de cabos e itens que apenas fazem parte da estação de trabalho.

Principais grupos de peças em um sistema de gerenciamento de cabos para mesa

Os grupos de peças são mais claros quando classificados pela função no percurso de cabos: suporte, ocultação/agrupamento, controle local, entrada pelo tampo e suporte para energia. Essas funções se complementam; não representam uma classificação de “melhor” ou “pior” peça.

Os principais grupos de peças em um sistema de gerenciamento de cabos para mesa podem ser organizados pelo que cada grupo controla. O diagrama nomeia as principais famílias de componentes e mostra como elas se relacionam com o movimento, visibilidade, acesso e posicionamento dos cabos.

Grupos de peças e o papel de cada um no percurso de cabos

Grupo de peças	O que controla	Condição comum	Efeito prático
Bandeja de cabos ou canal J	Suporte para um feixe de cabos	Vários cabos precisam de suporte sob a mesa	Pode reduzir cabos soltos quando a carga é distribuída adequadamente
Canaleta ou manga	Ocultação e agrupamento de cabos	Cabos passam por uma área visível	Pode reduzir a exposição visual dos cabos; a facilidade de acesso depende da cobertura e do feixe.
Clipes e braçadeiras	Posicionamento de pontos de controle	Fios individuais precisam de direção ou gerenciamento de folga	Pode ajudar a reduzir o excesso de folga e melhorar o posicionamento dos fios
Anel passa-cabos ou passagem	Entrada no tampo e direção dos cabos	Cabos passam por uma abertura para cabos	Pode guiar cabos entre o tampo e a área sob a mesa
Suporte para régua de energia	Suporte e posicionamento de energia	Acessórios de energia precisam de um local dedicado	Pode melhorar o acesso e a organização dependendo da configuração

Esses grupos de peças trabalham juntos em vez de competir entre si. Uma bandeja de cabos ou canal J pode fornecer suporte, enquanto uma canaleta ou manga gerencia a ocultação. Clipes e braçadeiras criam um ponto de controle ao longo do percurso de cabos, e um anel passa-cabos gerencia a transição através do tampo da mesa. Um suporte para régua de energia sustenta a seção de energia do percurso de cabos.

Um percurso de cabos simples pode começar em um ponto de entrada no tampo, continuar através de clipes ou braçadeiras, passar por uma manga ou canaleta e terminar em um feixe de cabos suportado. Essa classificação funcional se conecta naturalmente aos tipos de sistemas de gerenciamento de cabos para mesa mais amplos sem transformar a seção em uma página de comparação.

Bandejas de cabos e canais J para suporte sob a mesa

Bandejas de cabos e canais J sustentam e organizam cabos sob a superfície de trabalho. A bandeja distribui o feixe por uma área de suporte mais ampla; o canal J mantém um percurso mais aberto e normalmente facilita o acesso lateral. Em ambos os casos, a carga real deve permanecer dentro da capacidade nominal do componente e da fixação.

• Capacidade de suporte: a adequação depende do tamanho do feixe de cabos, presença de adaptadores e carga nominal.
• Abertura: um canal J geralmente deixa mais do percurso de cabos visível para acesso e ajuste.
• Posição de montagem: a folga disponível e as condições da mesa podem influenciar a adequação do suporte.
• Acesso: um acesso mais fácil pode ajudar quando cabos ou adaptadores precisam ser reposicionados.

Uma bandeja de cabos pode suportar um feixe de cabos maior quando a carga permanece dentro de sua capacidade prevista, enquanto um canal J pode priorizar acesso aberto e visibilidade. Carga, tamanho do adaptador, posição de montagem e folga afetam o desempenho do suporte. Por exemplo, um percurso de fios leve pode se encaixar confortavelmente em um canal J, enquanto um feixe mais pesado sob a mesa pode se beneficiar de uma bandeja de cabos mais larga que distribui o suporte por uma área maior.

A ilustração compara bandeja de cabos e canal J pelos critérios que mais mudam a decisão: área de suporte, acesso, carga prevista e condição de montagem.

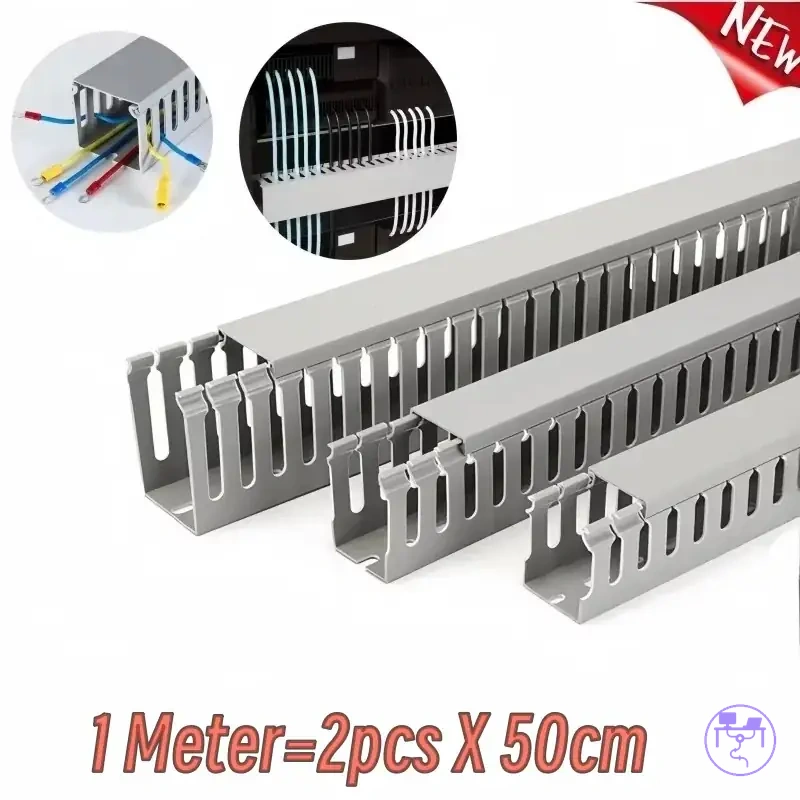

Canaletas e mangas para cobertura de cabos

Canaletas escondem cabos dentro de um percurso mais definido, enquanto mangas para cabos agrupam o feixe em uma cobertura flexível. A principal compensação é entre ocultação, flexibilidade e acesso para manutenção.

Canaleta e manga para cabos: diferenças de cobertura, flexibilidade e acesso

Canaletas	Mangas para cabos
Invólucro mais fechado	Agrupamento flexível de cabos
Menor flexibilidade	Maior flexibilidade
O acesso depende do design do invólucro	O acesso depende da densidade do feixe
Frequentemente usada ao longo da borda da mesa ou percurso adjacente à parede	Frequentemente usada ao redor de um feixe de cabos

Uma canaleta cobre cabos dentro de um invólucro e pode reduzir a visibilidade dos cabos ao longo de percursos expostos na borda da mesa ou adjacentes à parede. Uma manga para cabos agrupa cabos, permitindo que o feixe permaneça mais adaptável a mudanças no percurso. O acesso para manutenção, o nível de ocultação e a exposição dos cabos variam conforme o design do invólucro, a densidade dos cabos e as condições do percurso. Qualquer consideração de gerenciamento térmico deve seguir as orientações do fabricante e pode variar com a concentração de cabos e a escolha do material.

Clipes, braçadeiras e suportes para pontos de controle de cabos

Clipes, braçadeiras e suportes criam pontos de controle locais para fios individuais ou pequenos feixes. Eles são mais adequados para direção, folga e posicionamento em pontos específicos do que para sustentar sozinhos um percurso longo ou uma carga concentrada.

• Clipes podem fixar um único fio a uma superfície quando é necessário um posicionamento preciso do cabo.
• Braçadeiras podem agrupar um pequeno feixe e podem permitir ajustes futuros quando designs reutilizáveis são usados.
• Suportes podem criar pontos de montagem fixos que ajudam a manter a posição do cabo sob uma carga adequada.
• Clipes ou tiras removíveis podem ajudar a redirecionar a folga quando os percursos dos cabos mudam com o tempo.
• Clipes adesivos para cabos podem fornecer fixação local quando a condição da superfície, o material e a carga são adequados.

Clipes, braçadeiras e suportes diferem pelo tipo de fixação, ajustabilidade e condição do cabo. Opções adesivas dependem da limpeza e do material da superfície, enquanto suportes fixos podem fornecer um posicionamento mais estável do cabo quando a carga e as condições da mesa são adequadas. Braçadeiras reutilizáveis favorecem a ajustabilidade, enquanto braçadeiras fixas ajudam a manter uma posição definida do feixe. O peso do cabo, o tamanho do feixe e as características da superfície influenciam o desempenho do ponto de controle.

O desempenho adesivo, o comportamento de remoção e o risco de resíduos podem variar conforme o material da mesa, a carga, a condição da superfície e o método de remoção; portanto, a resistência de fixação deve ser avaliada de acordo com a aplicação específica, em vez de ser assumida como permanente.

A ilustração diferencia clipes, braçadeiras e suportes pela escala do feixe, tipo de fixação e possibilidade de ajuste.

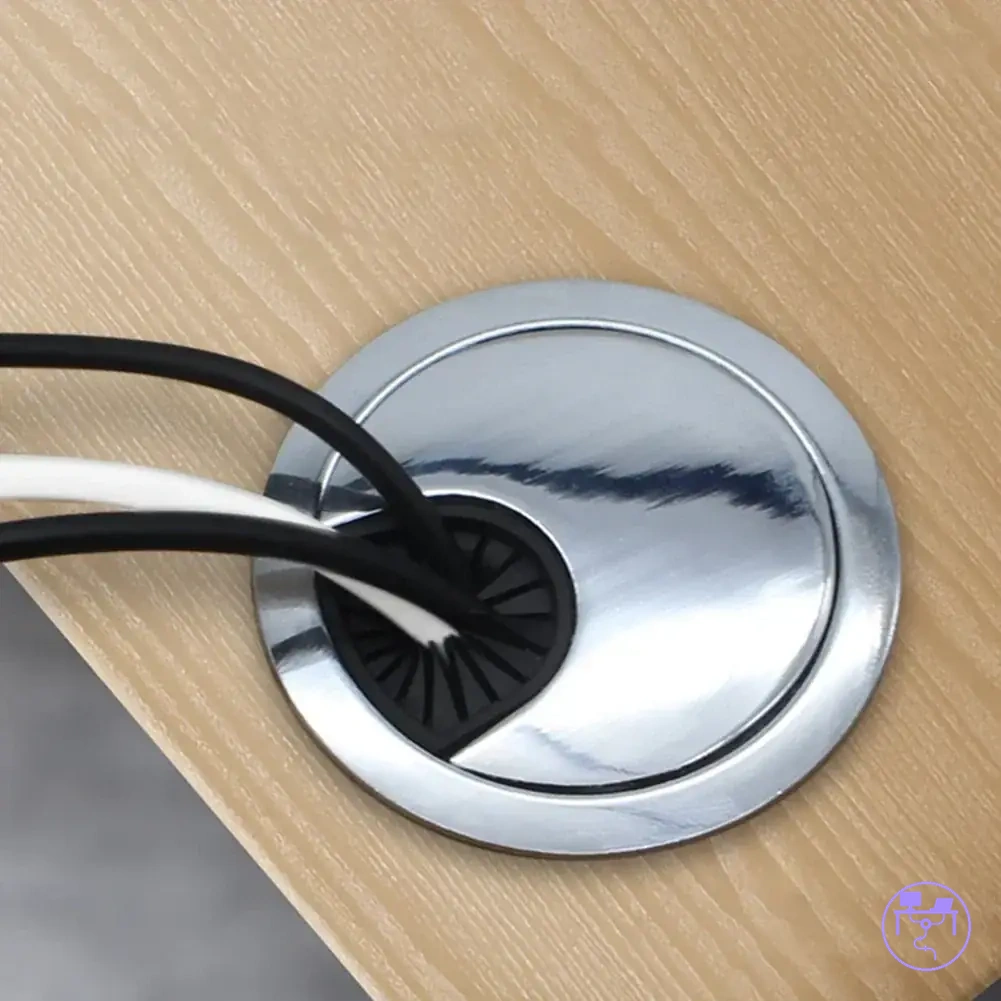

Anéis passa-cabos e peças de passagem para entrada de cabos no tampo da mesa

Anéis passa-cabos e peças de passagem são componentes de entrada de cabos no tampo da mesa que controlam como os cabos se movem entre a superfície de trabalho e o percurso inferior. Um anel passa-cabos ou peça de passagem guia a direção dos cabos através de uma abertura no tampo, ao mesmo tempo que fornece proteção de borda e um ponto de entrada de cabos mais organizado.

• Verificar se o tamanho do furo é adequado para a abertura de entrada de cabos pretendida.
• Verificar se a quantidade de cabos cabe no espaço de entrada disponível.
• Confirmar se há proteção de borda onde os cabos entram em contato com a abertura.
• Garantir que a direção dos cabos esteja alinhada com o percurso inferior pretendido.
• Revisar a folga inferior para movimento e acesso dos cabos.

A adequação de um anel passa-cabos depende do tamanho e acabamento da abertura, da quantidade de cabos e do espaço disponível sob o tampo. O inserto deve proteger a borda de contato e permitir que os cabos sigam para o percurso inferior sem compressão desnecessária; não se deve presumir um diâmetro universal de furo porque passa-cabos e tampos variam.

Suportes para régua de energia e peças de suporte de energia sob a mesa

Suportes para régua de energia e peças de suporte de energia sob a mesa são componentes que sustentam e posicionam itens elétricos mais pesados, em vez de clipes de fio comuns. Um suporte para régua de energia ajuda a segurar uma régua de energia ou adaptador em um local definido, o que pode melhorar o acesso e a organização quando o suporte corresponde à carga e condição de montagem pretendidas.

• A capacidade de carga deve ser adequada ao peso e tamanho da régua de energia ou adaptador.
• O método de montagem deve corresponder à superfície da mesa disponível e à condição de suporte.
• O espaço de ventilação deve permanecer adequado para os itens elétricos suportados.
• O acesso deve permitir alcance razoável a interruptores e plugues.

A adequação de um suporte para régua de energia depende da capacidade nominal do suporte, do método de montagem, do tamanho da régua ou adaptador, da ventilação e do acesso a plugues e interruptores. O suporte pode organizar e estabilizar fisicamente o conjunto, mas não aumenta a capacidade elétrica da régua.

Limite importante: o suporte organiza fisicamente a régua de energia, mas não substitui a especificação elétrica do equipamento, a proteção contra tração, a ventilação necessária nem as instruções do fabricante.

Atributos de peças que alteram capacidade, visibilidade e acesso dos cabos

Peças semelhantes podem produzir resultados diferentes porque variam em capacidade, visibilidade, acesso, fixação e ajustabilidade. Esses atributos explicam as principais compensações entre sustentação, aparência, manutenção e facilidade de reconfiguração.

Os atributos de peças que alteram capacidade, visibilidade e acesso dos cabos podem ser comparados por meio de uma estrutura simples de entidade-atributo-valor. A tabela abaixo conecta uma peça, um atributo, uma condição e o efeito ou decisão resultante. Essa abordagem destaca o comportamento dos atributos entre famílias de peças em vez de focar em produtos específicos.

Relação entre peça, atributo, condição e efeito prático

Entidade/peça	Atributo/critério	Valor/condição	Efeito/risco/decisão
Peça de suporte	Capacidade	Carga compatível com a capacidade nominal da peça	Mantém o feixe sustentado sem exigir do componente mais carga do que a prevista
Peça de ocultação	Visibilidade	Maior cobertura do percurso	Reduz a exposição visual, mas pode tornar o acesso mais lento
Peça com foco em acesso	Acesso	Percurso aberto ou facilmente alcançável	Facilita manutenção e mudanças futuras
Peça montada	Fixação	Fixação mais permanente	Favorece estabilidade de posição, com menor removibilidade
Peça ajustável	Ajustabilidade	Fixação removível ou reutilizável	Favorece reconfiguração e reposicionamento

Capacidade, visibilidade, acesso, fixação e ajustabilidade criam as principais compensações entre os tipos de peças. Maior ocultação de cabos pode melhorar a limpeza visual, mas o acesso para manutenção pode se tornar mais limitado porque os cabos ficam menos expostos. Uma fixação fixa pode manter a posição de forma mais consistente, enquanto uma abordagem removível pode tornar mudanças futuras mais fáceis. Os resultados dependem da carga de cabos, do ajuste à mesa, das necessidades de acesso para manutenção e da condição do percurso de cabos.

Quando for necessária uma comparação mais aprofundada entre categorias individuais de componentes, consulte o comparativo entre bandeja, canaleta, manga e clipes.

Peças de suporte abertas versus peças de ocultação cobertas

Peças abertas e cobertas diferem principalmente em acesso versus ocultação. Bandejas abertas e canais J deixam o percurso mais visível e alcançável; canaletas e mangas reduzem a exposição dos cabos, mas podem exigir mais abertura ou remoção para manutenção.

Compensação principal: acesso versus ocultação

Peças de suporte abertas	Peças de ocultação cobertas
Maior visibilidade	Visibilidade reduzida
Acesso mais fácil aos cabos	O acesso pode ser mais limitado
Pode ser adequada para um feixe mais pesado ou percurso de cabos variável	Pode ser adequada para um problema de cabos visíveis onde a ocultação é preferida
Geralmente mais fácil de ajustar quando ocorrem mudanças frequentes	Geralmente mais adequada quando o percurso de cabos muda com menos frequência

Peças de suporte abertas expõem mais do percurso de cabos, enquanto peças de ocultação cobertas ocultam ou agrupam cabos para melhorar o controle visual. Essa diferença cria uma compensação entre acesso e ocultação, em vez de uma opção universalmente melhor. Uma bandeja aberta ou canal J pode ser preferível quando um percurso de cabos variável exige acesso mais fácil, enquanto uma canaleta ou manga pode ser preferível quando reduzir cabos visíveis é uma prioridade maior. Por exemplo, quando ajustes de cabos ocorrem com frequência, a visibilidade pode ser mais importante que a ocultação, pois o acesso para manutenção permanece mais simples.

Peças de fixação fixa versus peças de controle de cabos reutilizáveis

Peças de fixação fixa priorizam permanência de posição; peças reutilizáveis priorizam ajuste e reconfiguração. A decisão deve acompanhar a superfície da mesa, a carga, a frequência de mudanças e a tolerância a marcas ou resíduos.

• Uma superfície de mesa adequada pode suportar um clipe adesivo, mas o resíduo pode variar conforme o material da mesa, a carga e o método de remoção.
• Um suporte de parafuso pode ser adequado para condições de carga mais alta quando a permanência da fixação é uma prioridade e a alteração na superfície é aceitável.
• Uma braçadeira reutilizável pode ser preferível quando a frequência de mudanças é alta e os feixes de cabos exigem reconfiguração periódica.
• Uma tira removível pode facilitar o ajuste quando mudanças futuras e o acesso aos cabos permanecem importantes.
• Feixes de cabos mais pesados podem tornar a carga e as condições de fixação de longo prazo mais relevantes para a decisão de fixação.

Superfície da mesa, frequência de mudanças, resíduo e reconfiguração são os principais critérios que diferenciam essas abordagens de fixação. Um clipe adesivo depende da condição da superfície e pode deixar resíduo sob certas condições de remoção. Um suporte de parafuso pode aumentar a permanência da fixação, mas a adequação depende das características da superfície e da carga pretendida. Peças de controle de cabos reutilizáveis enfatizam a ajustabilidade e podem simplificar a reconfiguração quando os layouts de cabos mudam regularmente.

Para locatários ou configurações alteradas com frequência, braçadeiras reutilizáveis e tiras removíveis podem oferecer maior flexibilidade, pois os pontos de fixação podem ser ajustados mais facilmente. Peças de fixação fixa podem permanecer adequadas quando o posicionamento de longo prazo é uma prioridade maior, mas a decisão depende da superfície da mesa, da condição do feixe de cabos e das mudanças futuras esperadas.

Fatores de ajuste à mesa que afetam quais peças podem ser usadas

A compatibilidade com a mesa depende de superfície de montagem, folga inferior, carga do conjunto e acesso. Esses fatores determinam se o tamanho da peça e o método de fixação são práticos para uma mesa específica; compatibilidade não deve ser presumida apenas pelo tipo de produto.

Os fatores de ajuste à mesa que afetam quais peças podem ser usadas podem ser avaliados verificando as condições visíveis da mesa antes de selecionar uma peça. A imagem nomeia as condições da mesa que influenciam os resultados de ajuste, estabilidade e acesso para componentes comuns de gerenciamento de cabos.

A compatibilidade da mesa depende de verificação baseada em condições, e não de suposições. Use esta lista de verificação para confirmar se a mesa pode acomodar a peça pretendida e a disposição dos cabos.

• Verifique se a superfície de montagem oferece área de montagem suficiente para o método de fixação pretendido.
• Confira a folga inferior para confirmar se o tamanho da peça cabe sem limitar o roteamento ou o acesso dos cabos.
• Revise a espessura da mesa ou o perfil da borda quando uma condição de braçadeira, parafuso ou adesivo afetar a instalação.
• Compare a carga de cabos e o volume do adaptador com o espaço de suporte disponível.
• Confirme se a área de montagem permite acesso razoável para manutenção e alterações nos cabos.
• Considere se a remoção ou o reposicionamento futuro pode afetar a escolha da fixação.

A verificação de ajuste se torna mais importante quando a folga inferior é limitada, a carga de cabos aumenta, o espaço do adaptador é restrito ou o acesso é limitado pela parte inferior da mesa. Essas condições podem afetar a estabilidade, a flexibilidade de roteamento e o acesso para manutenção, tornando-as sinais de decisão úteis para verificar o ajuste antes de escolher as peças.

Se uma dessas condições continuar incerta, compare peças pelo ajuste físico antes da compra. O guia para escolher peças para sua instalação aprofunda essa decisão.

Os produtos abaixo são exemplos de formatos disponíveis para comparação. Antes de seguir para qualquer oferta, confirme no destino as dimensões, método de fixação, capacidade nominal e compatibilidade com a sua mesa; preço e disponibilidade podem mudar.

Superfície de montagem, espessura da mesa e folga inferior

Superfície de montagem, espessura da mesa e folga inferior limitam as escolhas de fixação, pois essas condições determinam se um método de fixação com braçadeira, adesivo, parafuso ou sem perfuração pode ser adequado. O sucesso da montagem depende do material da mesa, da área de montagem disponível e do espaço de folga sob a mesa.

A superfície de montagem define se adesivo, braçadeira, parafuso ou uma solução sem perfuração é viável. Adesivos dependem de material, limpeza e área de contato; braçadeiras dependem da espessura e do perfil da borda; e a folga inferior precisa acomodar a própria peça, os cabos e o acesso para manutenção. Fixações permanentes só devem ser usadas depois de confirmar que a alteração da mesa é aceitável.

• Verifique se a condição da superfície de montagem é adequada ao método de fixação pretendido.
• Confira se a espessura da mesa e o perfil da borda podem limitar a adequação da braçadeira.
• Confirme se a folga inferior oferece espaço suficiente para a peça selecionada e o acesso aos cabos.
• Revise pontos de obstrução próximos que possam reduzir o espaço de folga ou bloquear a colocação.
• Compare a adequação da braçadeira, adesivo, parafuso e método sem perfuração em relação à área de montagem disponível.
• Considere se as necessidades de acesso futuro podem afetar a adequação da fixação.

Tamanho do feixe de cabos, peso do adaptador e espaço da régua de energia

O volume e o peso do conjunto afetam a compatibilidade porque a carga real não é apenas o número de fios: inclui o diâmetro do feixe, adaptadores, régua de energia e espaço de acesso. Compare essas condições com as dimensões e a capacidade nominal do componente, sem inferir uma capacidade que o produto não informa.

Condições observáveis de carga e o que verificar antes de escolher a peça

Situação prática	O que verificar	Peça afetada	Possível resultado
Poucos cabos, sem adaptadores volumosos	Quantidade de fios e volume do feixe	Manga ou clipe	Menor aglomeração e acesso normalmente mais simples
Feixe maior ou adaptador no percurso	Diâmetro do feixe e espaço ocupado	Bandeja ou manga	O acesso pode diminuir se o percurso ficar congestionado
Régua de energia ou adaptadores pesados/volumosos	Peso, dimensões e capacidade nominal do suporte	Bandeja ou suporte	Pode exigir mais espaço, suporte mais robusto e maior atenção à fixação

O tamanho do feixe de cabos pode afetar a capacidade da bandeja, pois um diâmetro de feixe maior e um peso maior dos cabos podem aumentar a curvatura quando as condições de suporte são limitadas. O peso do adaptador pode afetar a capacidade do suporte, a estabilidade e o acesso quando o volume do adaptador ocupa mais espaço do que o esperado. O espaço da régua de energia influencia a folga, a ventilação e a facilidade de manutenção, pois layouts congestionados podem reduzir o acesso aos cabos e dispositivos conectados. Uma configuração de cabos periféricos leves pode impor menos demandas às peças de suporte, enquanto uma configuração com muitos adaptadores ou réguas de energia pode exigir atenção mais próxima à carga de cabos, aglomeração e resultados de tensão que dependem das informações de capacidade nominal do produto e das condições de instalação.

Como as peças funcionam juntas em um percurso de cabos

As peças funcionam melhor como uma sequência de funções: entrada pelo tampo, suporte sob a mesa, agrupamento do feixe e controle da folga no ponto final. A sequência pode mudar conforme a mesa, mas cada etapa deve resolver uma necessidade distinta do percurso.

O percurso de cabos combina etapas conectadas em vez de depender de uma única peça. A entrada no tampo ajuda a conectar um percurso de cabos visível ao percurso inferior, o suporte sob a mesa ajuda a sustentar um feixe de cabos, o agrupamento do feixe ajuda a gerenciar o volume de cabos ao longo do percurso, e o controle de ponto final ajuda a gerenciar a folga e a posição dos cabos. Cada etapa se conecta a uma necessidade de atributo específica que influencia a escolha da peça e as condições de acesso.

1. Ponto de entrada: Um componente de entrada no tampo, como um anel passa-cabos, ajuda a guiar a direção da superfície da mesa para o percurso inferior.
2. Suporte sob a mesa: Uma bandeja ou peça de suporte similar ajuda a sustentar um feixe de cabos e manter o acesso ao longo do percurso.
3. Agrupamento do feixe: Uma manga ou peça de agrupamento ajuda a agrupar cabos e reduzir a aglomeração ao longo do caminho de roteamento.
4. Controle de ponto final: Clipes, braçadeiras ou pontos de controle similares ajudam a controlar a folga e a posição dos cabos próximos ao final do percurso.

Se um percurso de cabos incluir cabos periféricos, um adaptador e uma conexão de energia, o percurso pode conectar um ponto de entrada no tampo ao suporte sob a mesa, continuar por uma etapa de agrupamento e terminar em locais de controle de ponto final. O resultado pode variar conforme o layout da mesa, a quantidade de cabos e a necessidade de atributo associada a cada etapa.

A ilustração mostra como entrada, suporte, agrupamento e controle final se conectam em um único percurso.

Limites específicos de peças antes da instalação ou roteamento

Antes da instalação ou do roteamento, verifique carga, superfície, acesso, suporte para energia e ajuste futuro. Se uma dessas condições ultrapassar a capacidade ou o espaço disponível, a peça pode deixar de ser adequada mesmo que pertença à categoria correta.

Limites de carga podem afetar peças de suporte quando o peso dos cabos, o volume do adaptador ou itens elétricos excedem as condições práticas para a peça selecionada. Limites de superfície podem afetar a confiabilidade da fixação, enquanto limites de acesso podem reduzir a flexibilidade de manutenção ou ajuste após o roteamento. Condições de suporte de energia podem influenciar a estabilidade, e limites de ajuste podem se tornar relevantes quando mudanças futuras nos cabos são esperadas.

A lista de verificação abaixo destaca limites comuns específicos de peças que podem influenciar decisões de roteamento. Essas verificações focam em condições e limites práticos, em vez de procedimentos de instalação.

• Verifique se a carga de cabos pode contribuir para um suporte sobrecarregado na condição pretendida.
• Verifique se a condição e a limpeza da superfície podem aumentar o risco de falha do adesivo.
• Verifique se o posicionamento da peça pode criar acesso bloqueado a cabos, portas ou áreas de ajuste.
• Verifique se o tamanho da régua de energia ou adaptador pode afetar a estabilidade, a folga ou as condições de suporte.
• Verifique se braçadeiras apertadas podem aumentar a tensão ou reduzir a flexibilidade de ajuste.
• Verifique se a aglomeração de cabos pode limitar o acesso ou a organização ao longo do percurso.
• Verifique se as necessidades de ajuste futuro podem influenciar a escolha da peça e as decisões de roteamento.

Estas verificações servem para decidir se a peça é adequada antes de perfurar, colar, apertar ou rotear. Para a sequência de execução, consulte como instalar peças de gerenciamento de cabos.

A ilustração reúne as categorias de limite que merecem confirmação antes do roteamento: carga, superfície, acesso, energia e possibilidade de ajuste.
