Ayarlanabilir Masalar için Kablo Yönetim Sistemi

Ayarlanabilir masa kablo yönetiminde temel ölçüt, kablo yolunun masanın en düşük ve en yüksek konumu arasında konektörleri germeden hareket edebilmesidir. Uzun dikey hareket için kablo omurgası veya dikey kablo kanalı; çok sayıda cihaz için masa altı tepsisi ve masaya sabitlenmiş priz bloğu; kısa ve hafif yollar için ise kılıf, kelepçe ve bağlar daha uygun olabilir. Seçimden önce tam hareket aralığını, kalan kablo payını, şasi boşluğunu ve montaj yüzeyini birlikte kontrol edin.

Oturma yüksekliğinde kontrollü görünen bir kablo demeti, ayakta durma konumunda gerginleşebilir. Bu nedenle güç, monitör ve adaptör kablolarını en düşük ve en yüksek masa konumunda kontrol edin: konektörler yük taşımamalı, fazla kablo payı da zemine veya hareketli şasiye sarkmamalıdır.

Ayarlanabilir masa kablo yönetimi, sabit bir masa kablo sistemini hareketli bir düzene uyarlama karar çerçevesidir. Kablo omurgası dikey hareketi yönlendirebilir; masa altı tepsisi kabloları masa tablasına yakın gruplayabilir; kılıf, kelepçe ve yeniden kullanılabilir bağlar ise kısa ve ortak kablo yollarını düzenleyebilir. Uygun kombinasyon masa şasisine, kablo uzunluğuna, cihaz yüküne, priz erişimine ve kullanılabilir montaj yüzeyine göre seçilmelidir.

Ayarlanabilir Masada Kablo Yönetimini Farklı Kılan Nedir

Ayarlanabilir bir masada kablo yönetimini farklı kılan şey, masa tablası hareket ederken bağlı cihazların ve duvar prizinin genellikle sabit kalmasıdır. Sabit masa yalnızca kabloların düzenini gerektirirken, ayarlanabilir masa dikey hareketi, kablo hareket payını ve şasi boşluğunu da hesaba katmalıdır. Temel hedef, kablo çekme veya kontrolsüz sarkma oluşturmadan tam yükseklik hareketini korumaktır.

Sabit masa ile ayarlanabilir masa arasındaki temel fark, kablo yolunun dikey hareket edip etmemesidir. Görsel; kablo hareket payı, şasi boşluğu ve hareketli masa tablası açısından iki yönlendirme yaklaşımını karşılaştırır.

Ayarlanabilir bir masa, masa tablası konum değiştirdiği için ek kablo hareketi gerektirebilir. Kablo uzunluğu, priz konumu, montaj yüzeyi veya cihaz yükü değişirse, ihtiyaç duyulan dikey gevşeklik miktarı da değişebilir. Hareket eden kablolar hareketli parçaların yakınından geçebileceğinden, şasi boşluğu yönlendirme kararlarını etkileyebilir. Kablo düzenleme ilkeleri hakkında daha geniş bağlam için, masa kablo yönetim sistemi rehberine bakın. Sabit bir masa düzenleyicisi, kabloları yalnızca sabit bir konumda sabitlemek yerine hareketi güvenli bir şekilde karşılayabiliyorsa yine uygun olabilir.

Sabit ve ayarlanabilir masalar arasındaki temel fark, kablo yolunun hareket edip etmemesidir; karşılaştırma bu farkın kablo payı, şasi boşluğu ve yönlendirme kararlarına etkisini birlikte gösterir.

Sabit masa ile ayarlanabilir masa kablo yönetimi karşılaştırması

Sabit Masa	Ayarlanabilir Masa
Kablo yolları genellikle aynı konumda kalır.	Kablo yolları yükseklik hareketi sırasında hareket eder.
Dikey gevşeklik ihtiyacı sınırlıdır.	Hareketi desteklemek için dikey gevşeklik gerekebilir.
Şasi hareketi genellikle yönlendirme sorunu oluşturmaz.	Şasi boşluğu kablo yönlendirme kararlarını etkileyebilir.
Yalnızca kablo düzenlemesine odaklanır.	Hem düzenleme hem de hareket uyumluluğuna odaklanır.

Ayarlanabilir masada ek gereksinim, kabloları yalnızca düzenlemek değil, yükseklik değişirken yönlendirme yolunu kontrollü tutmaktır.

Hareket Aralığı ve Kablo Gevşekliği Planlaması

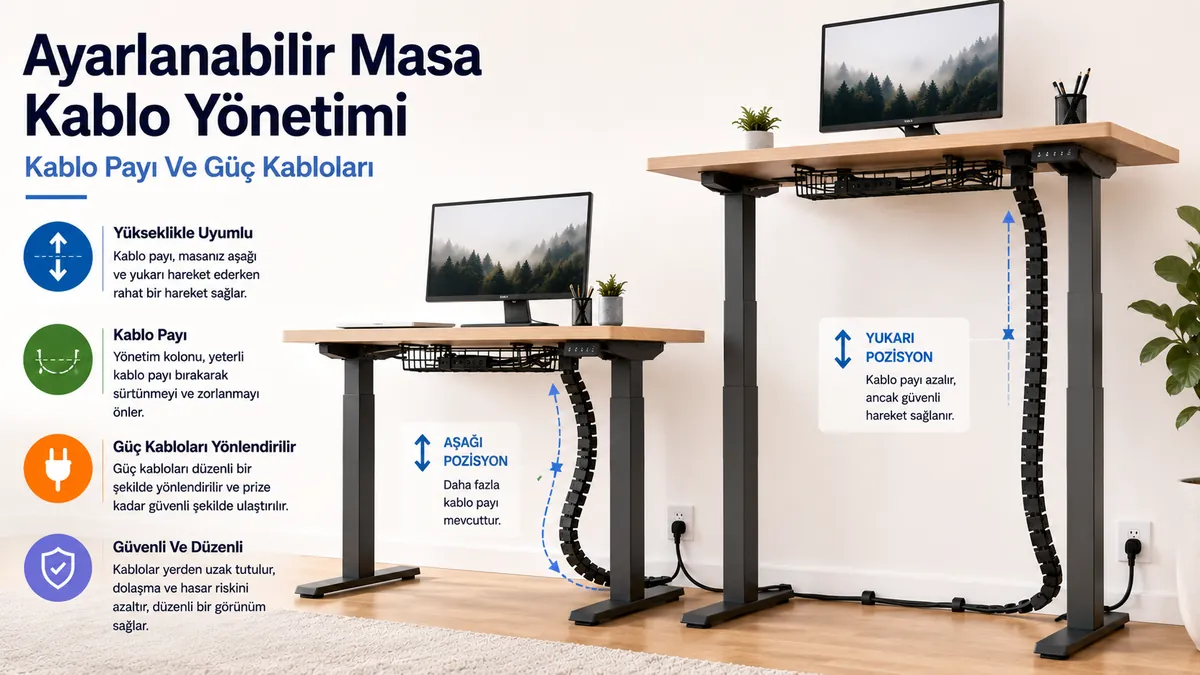

Hareket aralığı ve kablo payı, ayarlanabilir masanın en düşük ve en yüksek konumu arasındaki gerçek kablo yoluna göre planlanmalıdır. Yükseklik hareketi arttıkça kablo demetinin konektörlere baskı yapmadan hareket edebilmesi için daha fazla pay gerekebilir. En yüksek konumda kablo gerginleşmemeli; en düşük konumda ise fazla pay zemine veya hareketli şasiye sarkmamalıdır.

Kablo yolunu yalnızca tek bir masa yüksekliğinde değil, tam hareket aralığında değerlendirin. Bu diyagram, servis halkasının, güç kablosu yolunun ve olası mekanik zorlanma noktasının oturma ve ayakta durma konumları arasında nasıl değişebileceğini gösterir.

Bir kablo demeti tek bir masa yüksekliğinde değil, tam hareket aralığı boyunca değerlendirilmelidir. Duvar prizine giden güç kablosunun hareket ihtiyacı, masaya sabitlenmiş bir priz bloğuna bağlanan cihaz kablolarından farklıdır. Monitör ve adaptör kablolarının gereksinimi de uzunluk ve rotaya göre değişebilir. Servis halkası hareketi dağıtabilir; uygun ankraj ve serbest hareket payı ise tekrarlanan yükseklik değişimlerinde konektörlerdeki mekanik zorlanmayı azaltır.

Kablo payının yeterliliğini değerlendirirken masa hareketi, servis halkası, priz mesafesi ve şasi yakınlığını birlikte kontrol edin.

• Yükseklik hareketi mevcut kablo uzunluğuna göre büyükse, kablo çekme bir yönlendirme riski haline gelebilir.
• Bir servis halkası kablo yolu için çok küçükse, masa hareketi sırasında konektör stresi artabilir.
• Yerden masaya kablo daha uzun bir yol kat ediyorsa, kablo hareketini desteklemek için ek kablo gevşekliği gerekebilir.
• Bir duvar prizi masa yolundan uzakta konumlandırılmışsa, güç kablosu yolu gevşeklik planlamasını etkileyebilir.
• Monte edilmiş bir priz bloğu masa ile hareket ediyorsa, kablo hareket gereksinimleri sabit priz bağlantısından farklı olabilir.
• Kablo demeti hareketli masa bileşenlerinin yakınından geçiyorsa, ankraj ve kablo zorlanmasını azaltma kararları daha dikkatli planlanmalıdır.

Tam yükseklik hareketi ve kablo uzunluğu

Tam yükseklik hareketi ve kablo uzunluğu, son yönlendirme kararları verilmeden önce masanın en yüksek konumunda kontrol edilmelidir. Oturma konumunda rahatça ulaşan bir kablo, maksimum yükseklikte daha az gevşekliğe sahip olabilir. Temel boyutlandırma kontrolü, kablo yolunun bir bükülme noktasında veya konektörde zorlanma yaratmadan tam hareket mesafesini tamamlayıp tamamlayamadığıdır.

Masa yüksekliği, kablo yolu ve kablo uzunluğu, erişim değerlendirilirken birlikte çalışır. Kablo yolu birden fazla bükülme noktası içeriyorsa, daha az yön değişikliği olan daha kısa bir yoldan daha fazla kablo uzunluğu gerekebilir. Kalan gevşeklik en yüksek konumda hala mevcut olmalıdır çünkü masa oturma ve ayakta durma konumları arasında hareket ederken kablo hareketi değişebilir.

Kabloları sabitlemeden önce aşağıdaki koşulları masanın en yüksek konumunda doğrulayın.

• En yüksek konum kalan gevşekliği önemli ölçüde azaltıyorsa, yönlendirmeden önce kablo uzunluğunun tekrar gözden geçirilmesi gerekebilir.
• Kablo yolu ek bükülme noktaları içeriyorsa, kablo erişimi hareket yolu boyunca azalabilir.
• Masa yüksekliği orijinal yönlendirme varsayımının ötesine çıkarsa, tam yükseklik hareketi kablo uzunluğu gereksinimlerini değiştirebilir.
• Kalan gevşeklik maksimum yükseklikte kaybolursa, konektörlerin veya yönlendirme noktalarının yakınında zorlanma gelişebilir.
• Bir kablo ayakta durma konumuna sınırlı esneklikle ulaşıyorsa, son yerleştirmeden önce kablo yolunun ayarlanması gerekebilir.

En yüksek konumdaki kontrol; kalan kablo payını, bükülme noktalarını ve konektör zorlanmasını birlikte değerlendirmeyi sağlar.

Servis halkası kontrolü ve kablo zorlanmasını azaltma

Servis halkası, hareket için yeterli kablo payını korurken fazla gevşekliğin sarkmasını veya dolaşmasını önlemelidir. Masa yükseklik değiştirirken halka kablo çekmesini azaltabilir, ancak bunun için belirli bir ankraj noktası ve kontrollü bir yol gerekir. Kablo hiçbir konumda konektöre doğrudan çekme yükü aktarmamalı veya hareketli şasiye temas etmemelidir.

Bir servis halkası, konektör stresini düşük tutarken kablo demetine hareket alanı sağlamalıdır. Kelepçe veya bağlar çok sıkıysa, kablo bir bükülme noktasında esnekliğini kaybedebilir. Ankraj noktaları çok gevşek veya yanlış yerleştirilmişse, gevşeklik hareket yoluna düşebilir ve takılma riski oluşturabilir.

Gevşekliği kontrol etmek için aşağıdaki noktaları kullanın, ancak tek bir halka şeklinin her ayarlanabilir masa düzeni için uygun olduğunu varsaymayın.

• Servis halkasını hareket için yeterince büyük tutun, ancak masanın altında sarkabilecek gevşeklikten kaçının.
• Ankraj noktasını, kablonun konektöre doğrudan çekmeden hareket edebileceği bir yere yerleştirin.
• Kablo yolunun keskin bir şekilde sıkışmaması için kelepçe ve bağların yakınındaki bükülme yarıçapını kontrol edin.
• Bağları aşırı sıkmaktan kaçının, çünkü kısıtlı hareket yükseklik değişiklikleri sırasında konektör stresini artırabilir.
• Fazla kablo payını, hareketli şasi parçalarının yakınında takılma noktası oluşturacak biçimde bırakmayın.

Servis halkası, ankraj noktası ve bükülme yolu birlikte değerlendirildiğinde fazla gevşeklik ile yetersiz hareket payı arasındaki denge daha net görünür.

Hareketli Düzenekler için Ayarlanabilir Masa Kablo Yönetim Parçaları

Hareketli düzenekler için ayarlanabilir masa kablo yönetim parçaları, kablo hareketini destekleyen, ilgili kabloları gruplayan veya masa hareketi sırasında yönlendirme yollarını yerinde tutan bileşenleri içerir. Bir kablo omurgası veya dikey kablo kanalı, kablonun zemin ile hareketli masa tablası arasındaki hareketini yönetmeye yardımcı olurken, masa altı tepsisi ve priz bloğu tutucu bağlı kabloları masaya daha yakın tutabilir. Diğer parçalar, dikey hareket desteğinden çok kablo gruplama ve erişime odaklanır.

Hareketli düzenekler için ayarlanabilir masa kablo yönetim parçaları, kablo yoluna, masa hareketine ve montaj koşullarına göre değişir. Kabloların kontrollü dikey harekete ihtiyacı olduğunda bir kablo omurgası veya dikey kablo kanalı kullanışlı olabilir. Masa altı tepsisi, kabloları ve adaptörleri çalışma yüzeyinin yakınında gruplayabilir. Bir priz bloğu tutucu, masaya monte edildiğinde bağlı cihazlar ile güç bağlantıları arasındaki kablo hareketini azaltabilir. Kablo kılıfı, kelepçe ve bağlar, gruplanmış kabloları düzenlemeye yardımcı olabilir, ancak genellikle hareket desteğinden çok yönlendirme kontrolü sağlarlar.

Görsel, ayarlanabilir bir masadaki parçaları işlevlerine göre ayırır: dikey hareketi yöneten bileşenler, güç bağlantılarını masaya yakın tutan bileşenler ve kabloları gruplayan düzenleyiciler.

Parçaları karşılaştırırken temel ayrım, hareketi yöneten bileşenlerle yalnızca gruplama ve sabitleme yapan bileşenler arasındadır.

Kablo yönetimi bileşenleri: hareket rolü, uygun koşul ve sınırlamalar

Parça	Hareket rolü	En uygun koşul	Sınırlama
Kablo omurgası	Dikey kablo hareketini yönlendirir	Yerden masaya kablo yolları	Masa üzerindeki tüm kabloları gruplamayabilir
Dikey kablo kanalı	Kablo hareket yolunu kontrol eder	Sık masa yüksekliği değişiklikleri	Uyum kablo hacmine ve yönlendirmeye bağlıdır
Masa altı tepsisi	Kabloları masa tablasına yakın gruplar	Birden fazla bağlı cihaz	Sınırlı dikey hareket desteği
Priz bloğu tutucu	Güç bağlantılarını masaya bağlı tutar	Monte edilmiş güç dağıtımı	Montaj alanına bağlıdır
Kablo kılıfı	Kabloları bir araya toplar	Ortak kablo yolları	Hızlı kablo erişimini azaltabilir
Kelepçe	Kablo yolunu yerinde tutar	Tanımlı yönlendirme noktaları	Sınırlı gruplama kapasitesi
Bağ	Gruplanmış kabloları sabitler	Kablo demeti yönetimi	Aşırı sıkılırsa erişimi sınırlayabilir

Yararlı bir karar sinyali, bir parçanın hareketi mi yönettiği yoksa yönlendirmeyi mi düzenlediğidir. Kablo omurgaları ve dikey kablo kanalları öncelikle dikey hareketi desteklerken, tepsiler, kablo kılıfları, kelepçe ve bağlar esas olarak gruplama ve erişimi destekler. Uygun kombinasyon, kablo hareket ihtiyaçlarına, cihaz yüküne, montaj yüzeyine ve kablo erişim gereksinimlerine bağlıdır.

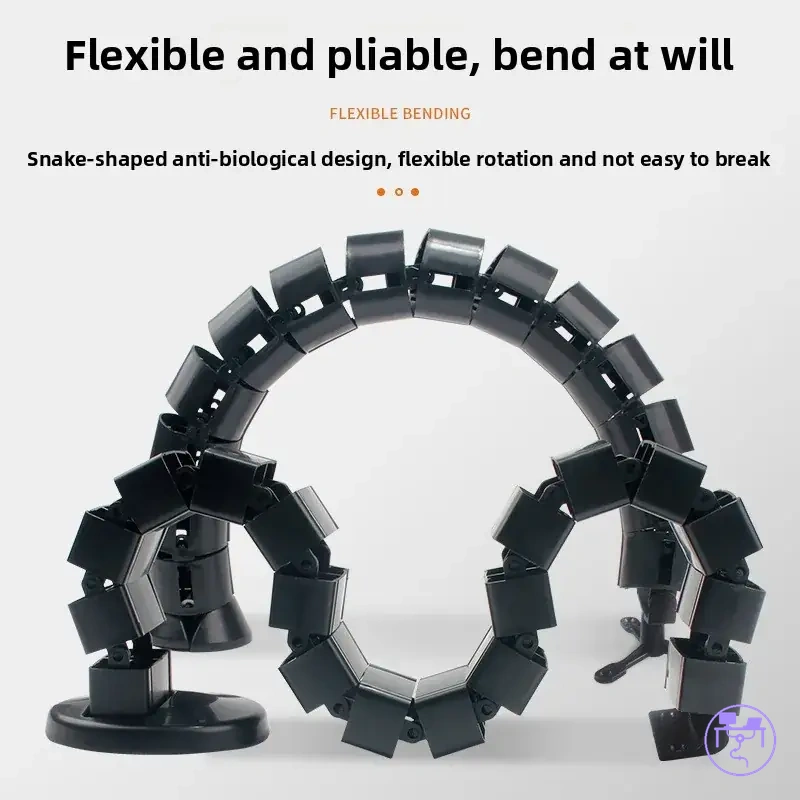

Kablo omurgaları ve dikey kablo kanalları

Kablo omurgası ve dikey kablo kanalı, kabloları hareketli bir masa tablası ile zemin veya duvar alanı arasında yönlendiren bileşenlerdir. Her ikisi de masa yüksekliği değiştikçe kabloların kontrollü bir yolu izlemesine yardımcı olarak dikey hareketi destekler. Rolleri, kabloları masa altında basitçe gruplamak yerine kablo hareketini yönetmektir.

Kablo omurgası, zeminden masa tablasına uzanan kabloları daha düzenli bir dikey rota içinde tutabilir; dikey kablo kanalı ise bağlantılı bölümlerle daha yapılandırılmış bir hareket yolu sağlayabilir. Her iki seçeneğin uygunluğu kablo kapasitesine, kablo uzunluğuna ve masa konumuna bağlıdır. Masa tablasına ve zemine yakın ankraj noktaları, geniş yükseklik hareketinde kontrollü rotayı korumaya yardımcı olabilir.

Uygunluk koşulu: Kablolar hareketli masa tablası ile sabit priz alanı arasında belirgin bir dikey yol izliyorsa kablo omurgası veya dikey kablo kanalı yararlı olabilir. Seçimde kablo hacmi, tam hareket aralığı, bükülme alanı ve zemine/şasiye temas riski birlikte değerlendirilmelidir.

Kablo omurgası ve dikey kablo kanalı aynı hareket sorununu çözebilir; seçim kablo hacmi, yönlendirme alanı ve erişim ihtiyacına göre değişir.

Masa altı tepsileri ve monte edilmiş priz blokları

Masa altı tepsisi ve monte edilmiş priz bloğu, masa tablası ile duvar arasında hareket eden kablo sayısını azaltabilir. Masa altı tepsisi, kabloları, adaptörleri ve güç bağlantılarını çalışma yüzeyinin altında gruplarken, monte edilmiş priz bloğu güç bağlantılarını bağlı cihazlara daha yakın tutar. Bu düzenleme, masa ile hareket etmesi gereken priz yolunu kısaltabilir.

Tepsi uygunluğu, tepsi kapasitesine, adaptör boyutuna ve mevcut alt yüzey alanına bağlıdır. Monte edilmiş bir priz bloğu, masa yüzeyine ve bağlantı seçeneklerine bağlı olarak kelepçe montajı veya vida montajı kullanabilir. Erişim de önemlidir çünkü cihazların diğer gruplanmış kabloları bozmadan fişten çekilmesi gerekebilir. Seçim, kablo sayısına, priz bloğu konumuna ve mevcut montaj alanına bağlıdır.

Tepsi veya priz bloğu seçerken kapasiteyi, adaptör boyutunu, montaj yöntemini ve fiş erişimini birlikte kontrol edin.

• Tepsi kapasitesi sınırlıysa, daha büyük adaptörler ek kablolar için alanı azaltabilir.
• Adaptör boyutu mevcut tepsi alanını aşarsa, kablo gruplaması daha zor hale gelebilir.
• Monte edilmiş bir priz bloğu bağlı cihazlardan uzağa konumlandırılmışsa, priz yolu ek yönlendirme gerektirebilir.
• Kelepçe montajı masa altı için uygun değilse, montaj seçenekleri daha sınırlı olabilir.
• Vida montajı kullanılıyorsa, alt yüzey seçilen bağlantı yöntemini desteklemelidir.
• Fişlere erişim kısıtlıysa, cihazların fişten çekilmesi veya yeniden düzenlenmesi ek çaba gerektirebilir.

Tepsi ve masaya sabitlenmiş priz bloğu, kablo ve adaptörleri masa altında toplar; seçimde kapasite, montaj yöntemi ve fiş erişimi belirleyicidir.

Gruplanmış yönlendirme için kablo kılıfları, kelepçeler ve bağlar

Kablo kılıfı, kablo kelepçeleri ve bağlar, ana hareket ve güç yolu belirlendikten sonra gruplanmış yönlendirmeyi düzenler. Kılıf birden fazla kabloyu tek demette toplar; kelepçeler demeti belirlenen yönlendirme noktalarında tutar; bağlar ise genel rotayı değiştirmeden ilgili kabloları bir arada tutar.

Bu bileşenler gruplama ve erişimi destekler, ancak hareket payı planlamasının veya güç yönlendirme kararlarının yerini almaz. Kablo kılıfı ortak rotadaki kabloları tek demette tutabilir. Yapışkanlı kablo kelepçelerinde tutuş, yüzeye ve kablo yüküne bağlıdır; bağlar ise kablo ekleme, çıkarma veya yeniden konumlandırma gerektiğinde yeniden ayarlanabilir olmalıdır.

Gruplanmış yönlendirmede bileşenin rolü net olmalıdır: kılıf kabloları toplar, kelepçe rotayı tutar, bağ ise demeti sabitler.

• Bir kablo kılıfı birden fazla kablo içeriyorsa, kablo gruplaması iyileşirken kablo erişimi daha az doğrudan hale gelebilir.
• Yapışkanlı kablo kelepçeleri kullanılıyorsa tutuş, yüzey temizliği, yüzey dokusu ve kablo yüküne göre değişebilir.
• Bağlar aşırı sıkılırsa, aşırı sıkma riski yönlendirme esnekliğini ve ayarlama seçeneklerini azaltabilir.
• Kablolar sık sık değiştiriliyorsa, çıkarılabilir ayarlama maksimum demet sıkıştırmasından daha önemli olabilir.
• Gruplanmış yönlendirme farklı kablo türleri içeriyorsa, kablo erişim gereksinimleri kılıf, kelepçe veya bağ seçimini etkileyebilir.

Hareketli Masadan Duvara Güç Yönlendirmesi

Hareketli bir masadan duvar prizine güç yönlendirmesi, masa yükselip alçalırken gerginlik oluşturmayan ve hareketli parçalardan uzak kalan bir kablo yoluna bağlıdır. Priz, masa ve kablo arasındaki hareket sınırı en düşük ve en yüksek konumda kontrol edilmelidir; güç kablosu hiçbir konumda konektör veya priz üzerinde çekme yükü oluşturmamalıdır.

Priz bloğu yerleşimi, duvar prizine kadar hareket etmesi gereken kablo sayısını etkiler. Masaya sabitlenmiş priz bloğu bağlı cihazlara yakınsa, daha az cihaz kablosu hareket sınırını geçer. Priz mesafesi gerekli kablo hareket payını değiştirir. Aşırı gerilim koruyucu erişilebilir kalmalı; güç kablosu yolu da masa hareketi boyunca hareketli şasi parçalarından uzak tutulmalıdır.

Son yerleşimden önce priz mesafesini, maksimum masa yüksekliğini, şasi ayrımını ve kablo hareket payını birlikte kontrol edin.

• Priz masa konumundan daha uzaktaysa, prize erişimi sağlamak için ek kablo gevşekliği gerekebilir.
• Masanın altına bir priz bloğu monte edilmişse, prize doğru daha az cihaz kablosunun gitmesi gerekebilir.
• Maksimum masa yüksekliğinde kablo gevşekliği sınırlıysa, güç kablosu yolunun ayarlanması gerekebilir.
• Aşırı gerilim koruyucu yerleşimi erişimi sınırlıyorsa, kablo değişiklikleri daha az kullanışlı hale gelebilir.
• Kablo yolu hareketli şasi parçalarının yakınından geçiyorsa, ek ayırma yönlendirme parazitini azaltmaya yardımcı olabilir.
• Priz yolu masa yerleşimi nedeniyle değişirse, güç yönlendirme kararlarının da değişmesi gerekebilir.

Bu bölüm elektrik tesisatı veya ürün güvenlik talimatlarının yerini almaz; yalnızca masa hareketi sırasında kablo yolunun planlanmasına odaklanır. Güç kablosunun hareketli düzende nasıl ele alınacağı için hareket sırasında güç kablosu güvenliği rehberini ve gerektiğinde yetkili elektrik güvenliği kaynaklarını kullanın.

Güç yolunun uygunluğu, masa ile priz arasındaki hareket sınırında kablonun gerginleşmeden ve hareketli parçalara takılmadan ilerleyebilmesine bağlıdır.

Tek kablolu çıkışa karşı birden fazla hareketli kablo

Tek kablolu çıkışa karşı birden fazla hareketli kablo, kablo yönlendirme koşullarına, priz bloğu yerleşimine ve prize erişime bağlıdır. Masaya bir priz bloğu monte edildiğinde, tek kablolu çıkış masa ile duvar arasında hareket eden kablo sayısını azaltabilir. Cihaz bağlantıları, adaptör yerleşimi veya yönlendirme kısıtlamaları tek kablo yolunu daha az pratik hale getirdiğinde, birden fazla hareketli kablo yine uygun olabilir.

Adaptör yerleşimi ve bakım erişimi yönlendirme kararını etkileyebilir. Adaptörler ve güç bağlantıları monte edilmiş bir priz bloğunun yakınında gruplanmışsa, tek kablolu çıkış duvar prizine giden güç yolunu basitleştirebilir. Cihazlar ayrı kablo yolları veya sık değişiklik gerektiriyorsa, birden fazla hareketli kablo daha kolay erişim sağlayabilir. Çekme riski, kablo uzunluğuna, priz konumuna ve kabloların yükseklik ayarı sırasında nasıl hareket ettiğine bağlı olarak da değişebilir.

Tek kablolu çıkış ile birden fazla hareketli kablo yaklaşımı; kablo sayısı, bakım erişimi ve hareket riski açısından farklılaşır.

Tek kablolu çıkış ile birden fazla hareketli kablo karşılaştırması

Tek kablolu çıkış	Birden fazla hareketli kablo
Duvar prizine giden kablo sayısını azaltabilir.	Farklı cihazlar için ayrı kablo yollarına izin verir.
Genellikle priz bloğunun masa tablasına yakın bir noktaya monte edilmesine bağlıdır.	Çekme riski ve dolaşma konusunda ek dikkat gerektirebilir.
Kablolar gruplandığında prize erişim planlamasını basitleştirebilir.	Bireysel bağlantılar için daha kolay bakım erişimi sağlayabilir.
Adaptör yerleşimine ve mevcut montaj alanına bağlıdır.	Kablo yönlendirme koşullarına ve kablo yönetimi ihtiyaçlarına bağlıdır.

Tek kablolu çıkış hareketli kablo sayısını azaltabilir; birden fazla hareketli kablo ise ayrı cihazlara erişimi kolaylaştırabilir. Seçimi priz bloğu montajı, bakım erişimi ve tam hareket boyunca kablo gerginliği belirlemelidir.

Oturma ve ayakta durma konumlarında prize erişim

Prize erişim, son güç yönlendirmesinden önce hem oturma konumunda hem de ayakta durma konumunda kontrol edilmelidir. En düşük yükseklikte duvar prizine ulaşan bir kablo, en yüksek yükseklikte kablo gerginliği oluşturabilir. Yol, kablolar sabitlenmeden önce tam yükseklik değişimi boyunca test edilmelidir.

Duvar prizi konumu, kablo uzunluğu ve seçilen kablo yolunun tümü güç erişimini etkiler. Kablo zemine değiyorsa, yolun çalışma alanını nerede geçtiğine bağlı olarak zemin teması takılma riskini artırabilir. Kablo masa ile priz arasında çok gergin bir şekilde kaldırılırsa, kablo gerginliği yönlendirme kararlarını etkileyebilir. Uygun yol, masa yüksekliğine, priz mesafesine ve mevcut gevşekliğe bağlıdır.

Prize erişimi hem en düşük hem en yüksek konumda doğrulayın; iki konumdan birinde gerginlik oluşuyorsa mevcut rota yeterli değildir.

• Kablo yalnızca oturma konumunda ulaşıyorsa, ek gevşeklik veya farklı bir yol gerekebilir.
• Ayakta durma konumu kalan gevşekliği ortadan kaldırıyorsa, priz veya masa bağlantısı yakınında kablo gerginliği artabilir.
• Duvar prizi masa yolundan uzakta bulunuyorsa, prize erişim daha çok kablo uzunluğuna ve yönlendirme yönüne bağlı olabilir.
• Kablo bir yürüme alanı boyunca uzanıyorsa, zemin teması takılma riskini artırabilir.
• Kablo yolu yükseklik ayarı sırasında değişiyorsa, kablo sabitlenmeden önce son yol gözden geçirilmelidir.

Ayarlanabilir Masa Kablo Sistemi Seçmeden Önce Uyumluluk Kontrolleri

Uyumluluk kontrolleri tek bir aksesuar özelliğinden çok masa koşulları, kablo gereksinimleri ve hareket davranışına bağlıdır. Montaj yüzeyi, şasi boşluğu, kablo yükü, güç yolu ve tam hareket aralığı birlikte yeterliyse sistem masayla uyumlu çalışabilir; bu koşullardan biri yetersizse bileşen türü veya yönlendirme yolu yeniden seçilmelidir.

Her kriter, masanın nasıl hareket ettiğine ve kabloların nasıl yönlendirildiğine göre değerlendirilmelidir. Donanım düzgün bir şekilde sabitlenemiyorsa, bir montaj yüzeyi bağlantı seçeneklerini sınırlayabilir. Şasi boşluğu, yükseklik değişiklikleri sırasında kabloların veya aksesuarların yeterli alana sahip olup olmadığını etkileyebilir. Kablo yükü, cihaz sayısı, güç yolu ve hareket aralığı, ne kadar destek veya yönlendirme esnekliği gerektiğini etkileyebilir. Erişim ihtiyaçları, cihazlar veya kablolar değiştiğinde gelecekteki ayarlamaları da etkileyebilir.

Bu uyumluluk kontrolleri, uyum koşullarını pratik seçim kriterlerine dönüştürmeye yardımcı olur. Daha geniş masa uyumu ve montaj etkenleri için, bir yönlendirme veya kurulum kararı vermeden önce aşağıdaki koşulları karşılaştırın.

Ayarlanabilir masa kablo sistemi uyumluluk kriterleri

Kriter	Kontrol edilecek koşul	Uyumluluk riski	Karar sinyali
Montaj yüzeyi	Mevcut donanım bağlantı alanı	Sınırlı montaj seçenekleri	Önce bağlantı yöntemini onaylayın
Şasi boşluğu	Hareketli donanım etrafındaki alan	Yönlendirme paraziti	Hareket yolu boşluğunu kontrol edin
Kablo yükü	Bağlı kablo ve adaptör sayısı	Aşırı kalabalık yönlendirme yolu	Kapasiteyi kablo hacmiyle eşleştirin
Güç yolu	Masa ile duvar prizi arasındaki yol	Hareket sırasında kablo gerginliği	Hareket aralığı boyunca gevşekliği doğrulayın
Hareket aralığı	En düşük ve en yüksek masa konumları	Kısıtlı kablo hareketi	Tam yükseklik hareketini test edin
Erişim ihtiyaçları	Kablo değiştirme sıklığı	Zor bakım erişimi	Ulaşılabilir yönlendirme noktalarına öncelik verin

Elektrikli ayarlanabilir masalar, kontrol kutuları, güç bağlantıları veya hareketli şasiler aynı yönlendirme alanını paylaştığında ek dikkat gerektirebilir. Bu bileşenler mevcut alanın bir kısmını kaplıyorsa, kurulumdan önce şasi boşluğu ve kablo yolu kararlarının daha yakından gözden geçirilmesi gerekebilir.

Masa tablasının altındaki montaj alanı

Masa tablasının altındaki montaj alanı, tepsi, kelepçe, tutucu veya kanalların masa şasisine müdahale etmeden güvenli biçimde bağlanıp bağlanamayacağını belirler. Alt yüzey, seçilen bağlantı yöntemi için yeterli düz ve erişilebilir alana sahip olmalıdır. Uyum; masa tablasının kalınlığına ve malzemesine, şasi raylarına, kontrol elemanlarına ve kullanılabilir montaj alanına bağlıdır.

Şasi rayları aynı montaj alanını kullanıyorsa mevcut yüzey azalır. Vida montajı her masa tablası kalınlığına veya malzemesine uygun değildir; vida uzunluğu tabla kalınlığını aşmamalı ve masa ile aksesuar üreticisinin montaj talimatlarıyla uyumlu olmalıdır. Kelepçeli parçalar kavrayabilecekleri uygun bir kenara ihtiyaç duyar; yapışkanlı klipsler ise temiz ve uygun bir yüzeyde, taşıyacakları kablo yüküyle uyumlu kullanılmalıdır.

Montajdan önce bağlantı yönteminin tabla malzemesi, tabla kalınlığı, şasi alanı ve kontrol elemanlarıyla uyumunu doğrulayın.

• Masa tablasının alt yüzeyinde az düz alan varsa, tepsiler veya kanallar daha az güvenli montaj seçeneğine sahip olabilir.
• Şasi rayları montaj alanını geçiyorsa, kablo parçaları yükseklik hareketine veya donanım boşluğuna müdahale edebilir.
• Masa tablasının kalınlığı sınırlıysa, herhangi bir bağlantı kararından önce vidaların daha yakından incelenmesi gerekebilir.
• Kelepçe kenarı veya alt yüzey şeklini kavrayamıyorsa, kelepçeli parçalar uygun olmayabilir.
• Yüzey dokusu veya kablo yükü nedeniyle yapıştırıcı sınırlamaları olasıysa, yapışkanlı kelepçe başka bir destek yöntemine ihtiyaç duyabilir.
• Erişim kontrolleri montaj alanının yakınında bulunuyorsa, kablo yönlendirmesi normal masa çalışmasını engellemekten kaçınmalıdır.

Monitör, adaptör ve çevre birimlerinden kaynaklanan kablo yükü

Kablo yükü, aynı yönlendirme yolunu paylaşan monitör, adaptör ve çevre birimlerinin sayısı ile bunların kablo/adaptör hacmine bağlıdır. Daha fazla cihaz demeti büyütür, ağırlığı artırır ve tepsi alanına daha fazla talep getirir. Tepsi veya tutucu seçimi, kablo sayısının yanında adaptör hacmi ve ürünün belirtilen yük kapasitesiyle de eşleştirilmelidir.

Monitörler, ekran kabloları, dizüstü bilgisayar şarj cihazları, USB hub'lar, güç adaptörleri ve çevre birimi kablolarının tümü kablo yüküne katkıda bulunur. Daha büyük bir kablo demeti, daha fazla gruplama alanı ve masa hareketi sırasında daha fazla esneklik gerektirebilir. Tepsi kapasitesi, hem kablo sayısına hem de kablo ağırlığına göre değerlendirilmelidir çünkü yük, yönlendirme kararlılığını ve kablo hareketini etkileyebilir. Güç adaptörleri bir arada gruplanmışsa, birleşik ağırlıkları montaj uygunluğunu etkileyebilir.

Donanımı seçmeden önce monitör, adaptör, hub ve diğer çevre birimlerinin oluşturduğu toplam kablo ve adaptör hacmini birlikte değerlendirin.

• Birden fazla monitör daha fazla ekran kablosu ekliyorsa, tepsi kapasitesinin daha yakından incelenmesi gerekebilir.
• Adaptörler ve güç adaptörleri tek bir alanda yoğunlaşmışsa, kablo ağırlığı montaj kararlarını etkileyebilir.
• Çevre birimleri bir USB hub üzerinden bağlanıyorsa, kablo demeti boyutu artabilir ve daha fazla gruplama alanı gerektirebilir.
• Cihaz yükü sık sık değişiyorsa, yönlendirme esnekliği daha sıkı kablo gruplamasından daha önemli olabilir.
• Çevre birimi kabloları bir hareket yolunu paylaşıyorsa, eklenen kablo yükü, masa ayarı sırasında demetin nasıl hareket ettiğini etkileyebilir.

Masa şasi boşluğu ve hareketli parçalar

Masa şasi boşluğu; şasi rayları, motorlar, kolonlar ve diğer hareketli parçaların kablo donanımı için ne kadar alan bıraktığını belirler. Kablo yolu tam hareket boyunca motor, kolon, ray ve diğer hareketli parçaların çalışma alanının dışında kalmalıdır. Bu nedenle uyumluluk yalnızca masa tablasına göre değil, hareketli şasinin tamamına göre kontrol edilmelidir.

Şasi rayları, motor muhafazası ve kontrol kutusu konumu, masa altındaki kullanılabilir şasi alanını azaltabilir. Kolonlara veya hareketli parçalara çok yakın geçen bir kablo yolu, yükseklik ayarı sırasında sıkışma noktaları veya çarpışma bölgeleriyle karşılaşabilir. Mekanik boşluk masa tasarımına göre değişebileceğinden, kablo yönlendirmesi ve donanım yerleşimi birlikte değerlendirilmelidir.

Kurulumdan önce şasi raylarının, motorların, kontrol kutusunun ve kolonların tam hareket yolunu kontrol edin.

• Şasi rayları amaçlanan montaj alanını kaplıyorsa, kablo donanımı daha az yerleşim seçeneğine sahip olabilir.
• Kablo yolu sıkışma noktalarını geçiyorsa, masa hareketi sırasında kablo hareketi kısıtlanabilir.
• Motorlar veya motor muhafazası yönlendirme alanının yakınında bulunuyorsa, ek ayırma parazit riskini azaltmaya yardımcı olabilir.
• Bir kontrol kutusu şasi alanının bir kısmını kaplıyorsa, donanım yerleşimi farklı bir kablo yolu gerektirebilir.
• Kolonlar kablo yoluna yakın hareket ediyorsa, kablolar sabitlenmeden önce çarpışma bölgeleri kontrol edilmelidir.
• Kablo yolu ayrımı sınırlıysa, yönlendirme kararlarının tam hareket aralığı boyunca daha yakından gözden geçirilmesi gerekebilir.

Sistemin Ayarlanabilir Masa Düzenine Nasıl Uyarlanacağı

Sistemin ayarlanabilir masa düzenine nasıl uyarlanacağı, hareket aralığına, kablo yüküne, güç yoluna ve montaj sınırlamalarına bağlıdır. Uygun bir kablo yönetimi yaklaşımı, en fazla yönlendirme talebini oluşturan koşullarla uyumlu olmalıdır. Sistem uyumu, masa hareketi, cihaz sayısı veya mevcut montaj alanı değiştiğinde değişebilir.

Hareket ağırlıklı düzenekler, kablo yolu masa tablası ile sabit bir priz alanı arasında hareket ettiğinden bir kablo omurgasından faydalanabilir. Daha yüksek kablo yükü, bir tepsi veya gruplanmış yönlendirme çözümü ihtiyacını artırabilir. Güç bağlantıları masa ile hareket ettiğinde bir priz bloğu tutucu yardımcı olabilir. Kılıflar, kelepçe ve bağlar, birincil hedef hareket kontrolünden çok kablo gruplama olduğunda daha uygun olabilir.

Düzenek koşulu, uygun bileşen ve ödünleşim birlikte değerlendirildiğinde seçim daha tutarlı olur; baskın hareket veya kapasite ihtiyacı ilk seçim sinyalidir.

Düzenek koşuluna göre kablo yönetimi yaklaşımı seçimi

Düzenek koşulu	Uygun sistem	Ödünleşim	Seçmeden önce kontrol edin
Sık yükseklik değişiklikleri ve uzun kablo hareketi	Kablo omurgası	Özel yönlendirme alanı gerektirebilir	Hareket aralığını ve kablo yolu boşluğunu doğrulayın
Birden fazla monitör, adaptör ve çevre birimi	Tepsi	Mevcut kapasite gruplama alanını sınırlayabilir	Kablo yükünü ve alt yüzey montaj alanını gözden geçirin
Masaya monte güç dağıtımı	Priz bloğu tutucu	Yerleşim priz yönlendirmesini etkiler	Güç yolunu ve erişim gereksinimlerini kontrol edin
Hafif aksesuar yönlendirmesi ve gruplanmış kablolar	Kılıf, kelepçeler ve bağlar	Daha az hareket kontrolü sağlayabilir	Yönlendirme esnekliğini ve kablo erişim ihtiyaçlarını onaylayın
Karma hareket ve kablo yönetimi ihtiyaçları	Birleşik kitler	Daha fazla bileşen ek planlama gerektirebilir	Her parçayı düzenek koşuluyla eşleştirin

Karar sinyali, tek bir aksesuar özelliği değil baskın düzenek koşuludur. Birden fazla yönlendirme ihtiyacı varsa birleşik bir yaklaşım daha uygun olabilir. Hareket ihtiyacı, kablo yükü, güç yolu ve montaj sınırlamalarını daha geniş bir seçim çerçevesinde karşılaştırmak için ayarlanabilir masa için sistem seçimi.

Ürün kartları, yukarıdaki uyumluluk kriterlerine göre farklı ürün tiplerini karşılaştırmak için örneklerdir. Bağlantılar üçüncü taraf ürün sayfalarına yönlendirir; seçimden önce özellikleri, montaj biçimini ve uyumluluğu ürün ayrıntılarından doğrulayın.

Kablo omurgasının daha uygun olduğu durumlar

Bir kablo omurgası, dikey kablo hareketi ana yönlendirme sorunu olduğunda daha uygun bir seçimdir. Uzun yükseklik hareketi, birden fazla yerden-masaya kablo veya görünür dikey rota buna örnektir. Omurgayı evrensel bir yükseltme olarak değil, kontrollü dikey hareket gerektiren düzenler için bir uyum seçeneği olarak değerlendirin.

Bir kablo omurgası, kabloları kılıf, kelepçe veya bağlardan daha belirgin bir dikey rota boyunca yönlendirebilir. Kapasite önemlidir; yerden masaya giden kablolar omurga içinde sıkışmadan hareket edebilmelidir. Masa duvardan uzaktaysa açıkta kalan dikey rota daha belirgin hale gelir. Ödünleşim, bu daha kontrollü fiziksel yolun ek yönlendirme alanı ve daha dikkatli ankraj noktaları gerektirebilmesidir.

Kablo omurgası seçmeden önce dikey hareket mesafesini, yerden-masaya kablo sayısını, kapasiteyi ve görünür rota ihtiyacını birlikte değerlendirin.

• Yükseklik hareketi uzunsa, bir kablo omurgası daha kontrollü dikey yönlendirme sağlayabilir.
• Birden fazla yerden masaya kablo aynı yolu paylaşıyorsa, seçimden önce kapasite kontrol edilmelidir.
• Dikey kablo yolu belirgin biçimde görünüyorsa, kablo omurgası kabloları daha düzenli ve kontrollü bir rota içinde tutabilir.
• Masa konumu duvardan uzaktaysa, açıkta kalan kablo hareketi bir omurga sistemini daha kullanışlı hale getirebilir.
• Kablolar yalnızca hafif gruplamaya ihtiyaç duyuyorsa, kablo omurgası eklemeden daha basit düzenleyiciler yeterli olabilir.

Tepsi, kılıf veya kelepçe tabanlı bir düzenin yeterli olduğu durumlar

Kablo hareketi kısa ve yük düşük olduğunda, tepsi, kılıf veya kelepçe tabanlı daha hafif bir düzen yeterli olabilir. Bu yaklaşım özellikle masaya sabitlenmiş bir priz bloğu duvara doğru hareket eden kablo sayısını azaltıyorsa kullanışlıdır. Uygunluk, kısa hareket yolu + düşük kablo yükü + yeterli priz erişimi + uygun montaj alanı koşullarının birlikte sağlanmasına bağlıdır.

Bir tepsi masa tablasının altında kabloları gruplayabilir; kılıf ve kelepçe ise daha kısa rotaları düzenlemeye yardımcı olabilir. Prize erişim masa hareketi boyunca zaten korunuyorsa ve kablolar özel bir dikey hareket yoluna ihtiyaç duymuyorsa bu basit düzenleyiciler yeterli olabilir. Ödünleşim, hareket karmaşıklaştıkça daha hafif düzenin daha az hareket kontrolü sağlamasıdır.

Daha hafif bir düzen; hareket mesafesi kısa, kablo yükü düşük ve priz erişimi tam hareket boyunca korunuyorsa yeterli olabilir.

• Kablo hareketi kısaysa, bir tepsi veya kılıf düzeni daha az donanımla yeterli yönlendirme desteği sağlayabilir.
• Monte edilmiş bir priz bloğu çoğu bağlantıyı masa tablasına yakın tutuyorsa, prize doğru daha az kablonun gitmesi gerekebilir.
• Kablo yükü düşük kalıyorsa, kelepçe ve kılıflar daha büyük yönlendirme sistemlerinden daha kolay yönetilebilir.
• Prize erişim masa hareketini zaten karşılıyorsa, ek yönlendirme bileşenleri daha az önemli olabilir.
• Alt yüzey alanı mevcutsa, bir tepsi özel bir kablo omurgası eklemeden kablo gruplamasını iyileştirebilir.
• Zamanla kablo hareketi artarsa, daha fazla cihaz eklemeden önce kelepçe tabanlı bir düzenin sınırlaması gözden geçirilmelidir.

Bu koşulları karşılayan düzeneklerde son yerleşimden önce ayarlanabilir masa altında kabloları yönlendirme adımlarını da kontrol edin.

Yetersiz Uyuma İşaret Eden Ayarlanabilir Masa Kablo Sorunları

Masa hareketi sırasında kabloların çekilmesi, aşırı sarkan halkalar, sıkışma veya prizde zorlanma görülmesi, sistem ile masa hareketi arasında yetersiz uyuma işaret edebilir. Bu belirtiler tek başına kesin neden göstermez; hareket aralığı, kablo payı, kapasite ve yönlendirme boşluğu birlikte kontrol edilmelidir.

Kablo hareketi mevcut payı aşıyorsa veya yönlendirme alanı daralıyorsa sistem uyumu yetersiz kalabilir. Aşırı dolu tepsi kapasite sorununa, yükseklik ayarında gerilen güç kablosu yetersiz hareket payına, şasiye takılan kablolar ise rota ile hareketli donanımın çakışmasına işaret edebilir.

Belirtiyi doğrudan ürün eksikliği olarak yorumlamak yerine, olası uyum sorununu, yapılacak kontrolü ve pratik anlamını birlikte değerlendirin.

Kablo sorunları için belirti, olası uyum sorunu ve kontrol tablosu

Belirti	Olası uyumluluk sorunu	Kontrol	Anlamı
Kabloların çekilmesi	Sınırlı gevşeklik veya kablo hareketi	Farklı masa yüksekliklerinde kablo hareketini gözden geçirin	Yönlendirme yolu masa hareketiyle eşleşmeyebilir.
Sarkan halkalar	Fazla kablo uzunluğu veya desteksiz yönlendirme	Kablo destek noktalarını kontrol edin	Kablo yolu yeterli kontrole sahip olmayabilir.
Sıkışan kablolar	Hareketli parçaların yakınında yetersiz boşluk	Şasi hareket alanlarını inceleyin	Yönlendirme yolu kısıtlı bir alanı geçiyor olabilir.
Gevşeyen kelepçe	Montaj koşulları artık kablo yüküne uygun değil	Kablo ağırlığını ve bağlantı yüzeylerini kontrol edin	Düzenleyici mevcut yönlendirme talepleriyle eşleşmeyebilir.
Aşırı yüklenmiş tepsi	Kapasite artık kablo hacmiyle eşleşmiyor	Tepsi alanını ve kablo sayısını gözden geçirin	Kablo yükü amaçlanan gruplama alanını aşabilir.
Priz zorlanması	Güç yolu çok kısa veya çok gergin	Masa hareketi boyunca prize erişimi kontrol edin	Priz yolunun yeniden değerlendirilmesi gerekebilir.
Kabloların şasi parçalarına takılması	Yönlendirme yolunun hareketli donanımla çakışması	Tam masa hareketi boyunca boşluğu gözden geçirin	Kablo yolu masa yapısına uygun olmayabilir.

Birden fazla belirti birlikte ortaya çıkarsa mevcut rotaya yeni aksesuar eklemek yerine sistem uyumunu yeniden değerlendirin. Daha odaklı bir kontrol için ayarlanabilir masa kablo sorunlarını giderme adımlarını kullanarak hangi uyum boşluğunun belirtiyi oluşturduğunu belirleyin.
