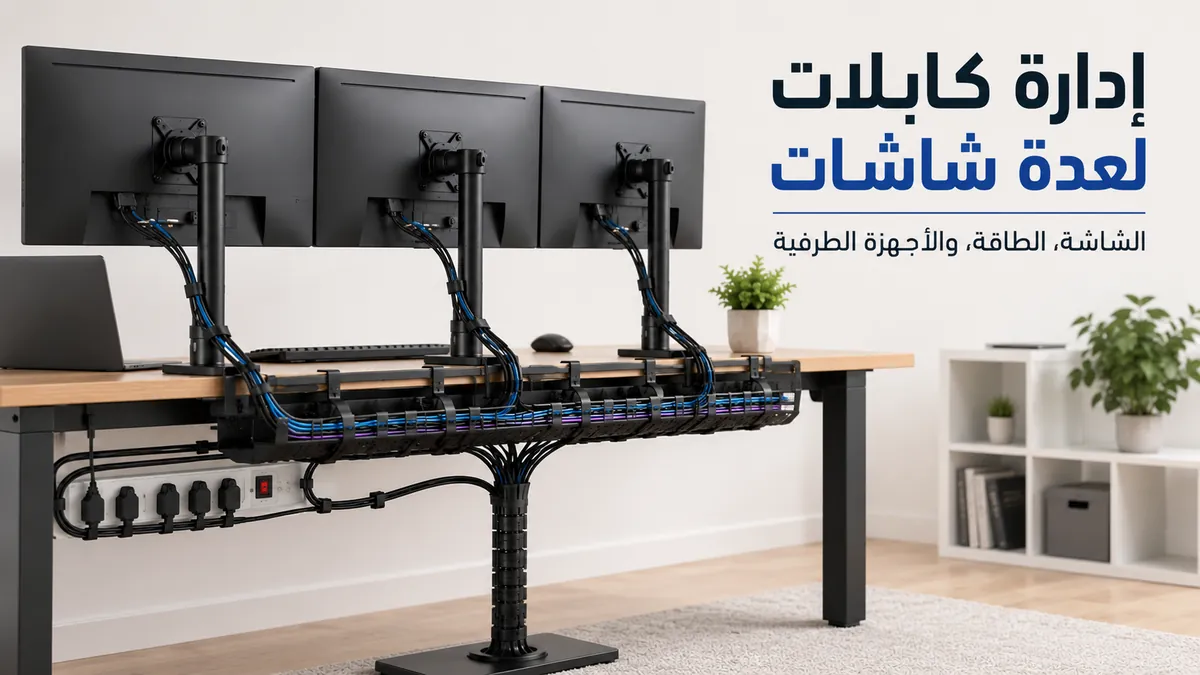

نظام إدارة كابلات المكتب لعدة شاشات

أفضل نظام لإدارة كابلات مكتب متعدد الشاشات هو النظام الذي يطابق حجم حزمة الكابلات، ومساحة التثبيت، وحركة الشاشات، وموضع الطاقة. استخدم صينية أسفل المكتب للحمل المجمّع، وغلاف كابلات للحزمة المرئية، ومشابك وربطات قابلة لإعادة الاستخدام للمسارات والارتخاء؛ ولا تعتمد على عدد الشاشات وحده قبل فحص الخلوص والحركة والوصول الفعلي.

لا يساوي عدد الشاشات عدد الكابلات تلقائيًا. قد تحتاج الشاشة إلى اتصال عرض وطاقة منفصلين، بينما يمكن لبعض إعدادات USB‑C المتوافقة جمع الفيديو والبيانات والطاقة في كابل واحد، وقد تقلل السلسلة المتتابعة عدد كابلات العرض فقط عندما تدعمها الأجهزة. لذلك خطّط من الاتصالات الفعلية لكل جهاز، لا من عدد الشاشات وحده.

قد تختلف احتياجات التوجيه في محطة عمل ذات شاشتين عن إعداد أكبر متعدد الشاشات مزود بأجهزة إرساء وأجهزة طرفية إضافية. قد تُدخل محطات العمل التي تستخدم أذرع الشاشات نقاط خروج للكابلات ومساحة حركة ومتطلبات ارتخاء لا توجد مع حوامل الشاشات الثابتة. في حالات أخرى، قد تجمع محطة العمل المزودة بقاعدة إرساء كابلات الشاشة وأسلاك الطاقة ووصلات الأجهزة الطرفية في حزمة كابلات أكثر كثافة. تجعل هذه الاختلافات متطلبات النظام معتمدة على تخطيط محطة العمل بدلاً من عدد الشاشات وحده.

يعتمد نظام إدارة كابلات المكتب المناسب على حجم المكتب وعدد الشاشات وطول الكابلات واحتياجات الطاقة وظروف الوصول الفعلية. يمكن للقراء الراغبين في نظرة عامة أوسع زيارة صفحة نظام إدارة كابلات المكتب الرئيسية قبل تقييم إعداد متعدد الشاشات. قد يتغير التوافق عندما يُحدث حجم الكابلات أو أذرع الشاشات أو تمديد الكابلات خلف الحافة الخلفية للمكتب أو وضع مشترك الكهرباء متطلبات ملاءمة مختلفة.

تركز هذه الصفحة على الظروف العملية التي يجب أن يتعامل معها النظام متعدد الشاشات قبل النظر في الصواني وأغلفة الكابلات والمشابك والربطات والحاملات. الخطوة الأولى هي فهم كيفية تأثير كابلات الشاشة والطاقة والأجهزة الطرفية المجمعة على حجم الكابلات وقابلية التوجيه وملاءمة المكتب بما يتجاوز الترتيب العام للمكتب.

ما يجب أن يتعامل معه نظام إدارة كابلات متعدد الشاشات

يجب أن يتعامل نظام إدارة كابلات متعدد الشاشات مع حجم الكابلات المجمعة، وقابلية التوجيه، وموضع الطاقة، وملاءمة المكتب عبر محطة عمل تحتوي على أكثر من شاشة. مع زيادة الشاشات والأجهزة الطرفية والأجهزة المتصلة، غالبًا ما تصبح حزمة الكابلات أكبر وقد تتطلب مسارات تمديد ونقاط وصول أكثر. تؤدي الشاشات الإضافية بطبيعة الحال إلى مضاعفة مسارات الكابلات التي يجب أن تظل منظمة ويسهل الوصول إليها.

ما يجب أن يتعامل معه نظام إدارة كابلات متعدد الشاشات يشمل أكثر من مجرد كابلات الشاشة. تشمل متطلبات الكابلات المجمعة النموذجية كابلات العرض، وأسلاك الطاقة، وكابلات الأجهزة الطرفية، وكابلات قاعدة الإرساء التي قد تتصل عبر موزعات USB أو محولات أو مكونات أخرى لمحطة العمل. يمكن أن يكون لكل مجموعة كابلات سمك ومرونة ومتطلبات توجيه مختلفة. معًا، تؤثر مجموعات الكابلات هذه على إمكانية الوصول إلى الكابلات، ومساحة المكتب، والخلوص السفلي.

يمكن أن يدعم المظهر المرتب للكابلات التنظيم، لكن الإعداد الذي يبدو مرتبًا لا يعني تلقائيًا تلبية احتياجات التوجيه والوصول والخلوص. قد لا يزال الإعداد متعدد الشاشات يتطلب مساحة لحركة الكابلات والوصول للصيانة وتغييرات مستقبلية حتى عندما تبدو الكابلات مضبوطة. يتجاوز التوافق متعدد الشاشات ترتيب كابلات المكتب العام لأنه يركز على إدارة متطلبات كابلات محطة العمل في ظروف التشغيل العملية.

ما يجب أن يتعامل معه نظام إدارة كابلات متعدد الشاشات:

• كابلات العرض: يمكن للشاشات الإضافية زيادة عدد الكابلات وضغط التوجيه مع توسع اتصالات الشاشة.
• أسلاك الطاقة: قد تتطلب توصيلات طاقة الشاشات والأجهزة وضعًا منسقًا حول مصدر الطاقة ومسار الكابل.
• كابلات الأجهزة الطرفية: يمكن للوحات المفاتيح وكاميرات الويب والأجهزة الصوتية والملحقات الأخرى إضافة مسارات كابلات منفصلة تؤثر على إمكانية الوصول إلى الكابلات.
• كابلات قاعدة الإرساء: قد تركز موزعات USB وقواعد الإرساء والمحولات كابلات محطة العمل في منطقة واحدة تتطلب خلوصًا ووصولاً.
• مساحة المكتب وملاءمته: يمكن أن تؤثر مساحة المكتب المتاحة والخلوص السفلي وحجم حزمة الكابلات على خيارات التوجيه والتنظيم.
• إمكانية الوصول إلى الكابلات: يجب أن تظل نقاط الوصول في متناول اليد لأن تغييرات الكابلات وتعديلات محطة العمل قد تحدث بمرور الوقت.

حمل الكابلات وملاءمة المكتب لإعدادات الشاشة المزدوجة والمتعددة

يعتمد حمل الكابلات وملاءمة المكتب على عدد الكابلات التي يجب أن يحملها إعداد الشاشة المزدوجة أو المتعددة وكمية مساحة المكتب القابلة للاستخدام المتاحة أسفل محطة العمل وخلفها. قد لا تناسب حزمة الكابلات التي تناسب مكتبًا ما مكتبًا آخر لأن بناء المكتب وعدد الشاشات وتخطيط الأجهزة يمكن أن يغير مساحة التثبيت المتاحة.

ينبغي تقييم عدد الكابلات وسمك الكابلات وحجم المحولات وسعة الصينية معًا قبل اختيار التخزين. يمكن لكابلات الشاشة الأكثر سمكًا ومحولات الطاقة الأكبر أن تشغل مساحة صينية أكبر من أسلاك الأجهزة الطرفية الرفيعة. إذا كان حمل الكابلات كثيفًا، فقد يحتاج خيار التخزين إلى وصول مفتوح أكثر، أو دعم تثبيت أقوى، أو مسار كابل مختلف بدلاً من مسار مخفي واحد.

قد يكون للمكتب الصغير مساحة تثبيت محدودة أسفل سطح المكتب ووصول أضيق إلى الحافة الخلفية، لذلك يمكن أن يصبح الخلوص الفعلي القيد الرئيسي. قد يوفر المكتب العميق مساحة توجيه أكبر، لكن مدى وصول الكابلات وإمكانية الوصول يمكن أن يؤثرا على مكان وجود الصينية أو الحامل أسفل المكتب. قد تحتاج محطة العمل المزودة بأذرع الشاشة أيضًا إلى ارتخاء لحركة ذراع الشاشة ونقاط خروج الكابلات والخلوص الخلفي. في كل حالة، يحدد الخلوص الفعلي ما إذا كان النظام عمليًا قبل اختيار الأجزاء.

استخدم قائمة التدقيق أدناه لفصل معايير حمل الكابلات عن معايير ملاءمة المكتب قبل اختيار الصواني وأغلفة الكابلات والمشابك أو الربطات. ينبغي التحقق من حمل الكابلات وملاءمة المكتب لإعدادات الشاشة المزدوجة والمتعددة حيث يلتقي حجم الكابلات مع الخلوص الفعلي.

• حمل الكابلات: تحقق مما إذا كان حجم حزمة الكابلات يمكن وضعه داخل المسار المخطط دون إجبار على انحناءات حادة أو عرقلة الوصول.
• سمك الكابلات: راجع كابلات العرض الأكثر سمكًا وأسلاك الطاقة وأسلاك المحولات لأن الكابلات الأكبر حجمًا يمكن أن تقلل سعة الصينية القابلة للاستخدام.
• حجم المحولات: تأكد من وجود مساحة كافية لمحولات الطاقة حول مشترك الكهرباء أو الحامل أو منطقة الصينية دون ازدحام بالتوصيلات الأخرى.
• مساحة التثبيت السفلية: تحقق من وجود سطح تثبيت قابل للاستخدام في السطح السفلي للمكتب قبل الاعتماد على صينية أو حامل أسفل المكتب.
• الوصول إلى الحافة الخلفية: تحقق من إمكانية سقوط كابلات الشاشة من الحافة الخلفية إلى نظام المكتب دون أن تتعرض للقرص أو الشد.
• حركة ذراع الشاشة: اترك ارتخاءً مشروطًا بالحالة عندما تغير أذرع الشاشة أو الشاشات القابلة للتعديل أو مسارات الكابلات المتحركة نقطة الخروج.

للحصول على فحص شامل لملاءمة المكتب، قارن هذه الظروف مع الملاءمة وعوامل التثبيت قبل اعتبار الإعداد جاهزًا لنظام إدارة الكابلات.

كابلات العرض والطاقة والأجهزة الطرفية وكابلات قاعدة الإرساء

تشمل الحزمة في محطة العمل متعددة الشاشات كابلات العرض والطاقة والأجهزة الطرفية وكابلات قاعدة الإرساء والشحن والموزعات. يضيف كل نوع متطلبات مختلفة للموصلات، والمرونة، ونصف قطر الانحناء، ومكان الوصول؛ لذلك يجب حساب الحمل من الحزمة الفعلية لا من نوع كابل واحد.

يمكن أن يؤثر سمك الكابل وحجم الموصل ومرونة الكابل على سهولة تغيير مسار الكابل لاتجاهه أو مروره عبر مساحة العمل. قد تتطلب الكابلات الأكثر سمكًا والموصلات الأكبر حجمًا مساحة توجيه أكبر، بينما يمكن للكابلات الأقل مرونة في محطة العمل أن تحد من خيارات الانحناء. على سبيل المثال، قد تؤدي إضافة شاشة إضافية واحدة إلى إدخال كابل عرض إضافي وكابل طاقة، مما ينشئ أكثر من مسار كابل واحد.

• كابلات العرض: يمكن أن يؤثر حجم الموصل ونصف قطر الانحناء على كيفية دخول كابلات الشاشة إلى المسار وخروجه منه.
• كابلات الطاقة: قد يتطلب سمك الكابل والمحولات فصلًا أكبر عن مجموعات الكابلات الأخرى.
• كابلات الأجهزة الطرفية: يمكن أن تؤثر مرونة الكابل على كيفية توجيه كابلات الأجهزة حول الملحقات.
• كابلات قاعدة الإرساء: يمكن أن يؤثر حجم الموصل وتغييرات الإرساء على الوصول عند إضافة الأجهزة أو إزالتها.
• كابلات الشحن: يمكن أن يؤثر الطول ونوع الموصل على مسارات الكابلات بين الأجهزة المزودة بالطاقة ومصادر الشحن.
• كابلات الموزعات: قد تغير التوصيلات بين الموزعات والأجهزة التوجيه عندما تتطور تخطيطات محطة العمل.

يوضح هذا الرسم البياني مجموعات الكابلات الرئيسية وسمات التوجيه التي تزيد حمل الكابلات في محطة عمل متعددة الشاشات.

مساحة السطح السفلي للمكتب، وسعة الصينية، والخلوص من الحافة الخلفية

تحدد المساحة المتاحة أسفل المكتب والخلوص من الحافة الخلفية ما إذا كان تخزين كابلات الشاشة المجمعة عمليًا ويسهل الوصول إليه. لا توجد سعة صينية رقمية واحدة تناسب كل إعداد؛ يجب أن تستوعب الصينية الحزمة الفعلية والمحولات التي ستوضع فيها من دون خروج الكابلات من حوافها أو ضغط على الموصلات، مع بقاء نقاط التوصيل قابلة للوصول.

يؤثر عرض الصينية وعمق الصينية وسطح التثبيت المتاح على سهولة تنظيم الكابلات والوصول إليها. قد تستخدم حزمة كابلات أكبر أو حجم محول إضافي سعة صينية أكبر، بينما يمكن لسطح تثبيت غير مستمر أن يحد من خيارات التموضع. عندما تبدو عدة مواضع تخزين ممكنة، غالبًا ما يكون الوصول المفتوح هو العامل الحاسم.

استخدم قائمة التدقيق هذه للتحقق من مساحة السطح السفلي للمكتب، وسعة الصينية، والخلوص من الحافة الخلفية قبل تنظيم كابلات الشاشة المجمعة:

• المساحة السفلية: إذا كانت المساحة أسفل المكتب محدودة، فقد يتطلب تخزين الكابلات بصمة توجيه أصغر.
• عرض الصينية: إذا كان عرض الصينية ضيقًا نسبيًا مقارنة بحزمة الكابلات، فقد يصبح تنظيم الكابلات أكثر تقييدًا.
• عمق الصينية: إذا امتد عمق الصينية بعيدًا إلى الأسفل، فقد تقل مساحة الأرجل.
• سطح التثبيت: إذا كان سطح التثبيت غير مستوٍ أو غير مستمر، فقد يصبح موضع التخزين أقل عملية.
• الخلوص من الحافة الخلفية: إذا كان الخلوص من الحافة الخلفية أو حافة المكتب الخلفية يقيد الوصول، فقد تصبح نقاط إسقاط الكابلات لكابلات الشاشة أضيق وأصعب في التوجيه.
• الوصول إلى المنافذ: إذا شغلت سعة التخزين مناطق التوصيل، فقد يصبح الوصول إلى المنافذ أقل ملاءمة.

يمكن أن تساعد سعة الصينية الكبيرة في إدارة حزم الكابلات الكثيفة، لكن لا ينبغي أن تعيق مساحة الأرجل أو الوصول إلى المنافذ أثناء الاستخدام العادي لمحطة العمل.

خلوص ذراع الشاشة ونقاط خروج الكابلات

يعتمد خلوص ذراع الشاشة ونقاط خروج الكابلات على حركة الذراع عبر نطاقه الفعلي. في المسار المعتاد، تغادر الكابلات الشاشة قرب موضع VESA، وتمر عبر قنوات الذراع ثم تتجه إلى الحافة الخلفية للمكتب. اترك حلقة ارتخاء صغيرة قابلة للحركة عند المفاصل واختبر أقصى أوضاع الذراع قبل شد الربطات نهائيًا، مع تجنب ثني الكابل أو ضغط الموصل.

تؤثر نقاط خروج الكابلات والارتخاء ونصف قطر الانحناء على كيفية تحرك الكابلات مع ذراع متحرك. إذا كان الارتخاء محدودًا، فقد تصبح الكابلات أكثر شدًا مع تغير موضع الذراع، بينما يمكن لنصف قطر انحناء مقيد بالقرب من موضع VESA أو مخارج حافة المكتب أن يقلل مرونة التوجيه. يعتمد خلوص الحركة على تصميم الذراع وطول الكابل ومسار الكابل المحدد.

غالبًا ما يحافظ الحامل الثابت على نقاط خروج الكابلات في موقع أكثر اتساقًا، بينما يمكن لأذرع الشاشة القابلة للتعديل تغيير مسارات الكابلات مع تحرك الشاشة. نظرًا لاختلاف قنوات الذراع وتخطيطات منطقة المشبك ومواقع الخروج الخلفية حسب التصميم، يجب أن يأخذ تخطيط الكابلات في الاعتبار خلوص الحركة بدلاً من الاعتماد على نمط توجيه واحد.

• مفصل متحرك: يحتاج ارتخاءً يسمح بالحركة من دون شد الموصل.
• مخرج الكابل قرب VESA: يحتاج انحناءً تدريجيًا بدل زاوية حادة.
• منطقة مشبك الذراع: هي نقطة انتقال؛ اختبر الخلوص فيها قبل تثبيت المسار النهائي.

اختيار الصواني وأغلفة الكابلات والمشابك والربطات لكابلات الشاشة

يعتمد اختيار الأجزاء على مطابقة وظيفة التحكم مع الجزء المناسب بدل الاعتماد على منظم واحد لكل شيء. الصينية تدير الحمل المجمّع أسفل المكتب، وغلاف الكابلات يجمع الحزمة المرئية، والمشابك توجه المسارات المنفصلة، والربطات القابلة لإعادة الاستخدام تضبط الارتخاء وتسهّل التعديل. الجمع بين هذه الأجزاء يكون مناسبًا عندما توجد أكثر من وظيفة في المسار نفسه.

يكون اختيار الصواني وأغلفة الكابلات والمشابك والربطات لكابلات الشاشة أسهل عند مقارنة الصورة أدناه لما يتحكم فيه كل جزء وأين يُستخدم عادةً.

مقارنة وظيفة كل جزء وأفضل حالة استخدام والقيد الذي يجب التحقق منه.

الجزء	يتحكم في	أفضل حالة استخدام	ما يجب التحقق منه
صينية كابلات	الحزمة المجمعة والحمل	تخزين الكابلات والمحولات أسفل المكتب	السعة، الحمولة، والوصول
غلاف كابلات	الحزمة المرئية	جمع كابلات تسير في المسار نفسه	القطر وسهولة فتح الحزمة
مشابك	مسارات منفصلة	توجيه كابل أو مجموعة صغيرة على مسار محدد	سطح التثبيت وإمكانية إعادة التموضع
ربطات قابلة لإعادة الاستخدام	الارتخاء والتجميع	ضبط طول زائد مع توقع التعديل	عدم الشد المفرط وسهولة الفك
حامل أو قناة	اتجاه المسار	تثبيت مسار أو مشترك كهرباء في موضع محدد	الخلوص وسطح التثبيت

الصواني وأغلفة الكابلات والمشابك والربطات هي فئات وظيفية وليست أجزاء منظمة للكابلات قابلة للتبادل. تدير الصينية أسفل المكتب الكابلات المجمعة وحمل الكابلات، بينما ينظم غلاف الكابلات حزمة مرئية دون فصل الكابلات ذات الصلة. توجه المشابك مسارات الكابلات المنفصلة على طول مسار محدد، وتتحكم الربطات القابلة لإعادة الاستخدام في الارتخاء حيث قد تكون هناك حاجة للتعديل. يربط كل جزء سمة محددة بحالة استخدام محددة.

عندما تشمل كابلات الشاشة أقسامًا مجمعة وأقسامًا مرئية ومسارات كابلات منفصلة، يكون الجمع بين الأجزاء أكثر عملية من اختيار نوع منظم واحد فقط. يمكن للصينية إدارة حمل الكابلات الرئيسي، ويمكن لغلاف الكابلات تنظيم حزمة مرئية، ويمكن للمشابك توجيه المسارات، ويمكن للربطات الحفاظ على ارتخاء قابل للتعديل. قاعدة القرار هي ما إذا كان الإعداد يحتوي على أكثر من مهمة تحكم في الكابلات. إذا كانت هناك حاجة لطرق تحكم متعددة، فقد يساعد اختيار نظام حسب كثافة الكابلات قبل اختيار الأجزاء نهائيًا. يعمل اختيار الأجزاء بشكل أفضل عندما تُطابق الصواني وأغلفة الكابلات والمشابك والربطات والحوامل والقنوات حمل الكابلات والرؤية والوصول ومتطلبات التوجيه.

الصواني الكبيرة أسفل المكتب للكابلات المجمعة للشاشات

تكون الصينية الكبيرة أسفل المكتب مفيدة عندما تحتاج كابلات الشاشات والطاقة والمحولات إلى مساحة مشتركة يمكن الوصول إليها. زيادة الأبعاد قد توفر حيزًا أكبر، لكن الحمولة المسموح بها ليست قيمة عامة؛ تحقق من حد الحمولة وطريقة التثبيت المعلنين للمنتج ومن ملاءمتهما لمادة المكتب قبل وضع المحولات أو مشترك الكهرباء داخل الصينية.

سمات صينية الكابلات الكبيرة وتأثير كل سمة والقيد المرتبط بها.

سمة الصينية	القيمة العملية	ما يجب التحقق منه
الطول	مساحة أفقية أكبر للحزمة	ألا تتجاوز منطقة التثبيت المفيدة أو تعيق مكونات المكتب
العمق	مساحة إضافية للكابلات والمحولات	الخلوص ومساحة الأرجل في المكاتب الضحلة
الانفتاح	وصول أسهل وفصل أفضل للمسارات	الموازنة بين سهولة الصيانة وإخفاء الكابلات
حد الحمولة	يحدد مقدار ما يمكن للصينية حمله	الحد المعلن وطريقة التثبيت الخاصة بالمنتج
الوصول	يسرّع إضافة الكابلات أو استبدالها	ألا تحجب الحزمة المنافذ أو مشترك الكهرباء

يؤثر طول الصينية وعمق الصينية والانفتاح ودعم الوزن والوصول على أداء الصينية الكبيرة أسفل المكتب لتخزين الكابلات المجمعة. يمكن أن يحسن الانفتاح الأكبر فصل الكابلات بين كابلات الطاقة والعرض ويجعل الصيانة أسهل عند الحاجة إلى تغييرات. تهم مسألة دعم الوزن لأن كابلات الشاشات المجمعة والمحولات والتوصيلات الطرفية يمكن أن تزيد حمل الكابلات بمرور الوقت، بينما يؤثر الوصول على سهولة الوصول إلى الكابلات بعد تغييرات الإعداد. إذا كان المكتب ضحلاً، فقد يؤدي زيادة عمق الصينية إلى مخاوف تتعلق بالخلوص بالقرب من مساحة الأرجل أو مناطق أخرى أسفل المكتب، مما يجعل عمق الصينية شرطًا مهمًا يجب التحقق منه.

أغلفة الكابلات لحزم كابلات الشاشة المرئية

تستخدم أغلفة الكابلات لتجميع حزمة مرئية تسير في اتجاه واحد بين الشاشة أو الذراع وحافة المكتب. تعتمد الملاءمة على قطر الغلاف مقارنة بسمك الحزمة، وطول المسار، وسهولة فتح الغلاف. الغلاف ينظم الحزمة، لكنه لا يحمل وزن الأجهزة ولا يعوض نقص الخلوص أو طول الكابل.

• قطر غلاف الكابلات: تعتمد ملاءمة الحزمة على مطابقة قطر غلاف الكابلات مع عدد الكابلات وحجم الحزمة الإجمالي.
• عدد الكابلات: قد يتطلب عدد أكبر من الكابلات مساحة داخلية إضافية للحفاظ على الوصول إلى الحزمة المرئية.
• طول المسار المرئي: قد تستفيد المسارات الأطول بين ذراع الشاشة وحافة المكتب من تحكم أكثر استمرارية في الحزمة.
• التصميم المشقوق: يمكن للتصميم المشقوق تحسين سهولة الصيانة عند إضافة الكابلات أو إزالتها أو إعادة تموضعها.
• تكرار الوصول: قد تُفضل تغييرات الكابلات المتكررة أغلفة الكابلات والأغطية التي تسمح بوصول أسهل إلى الكابلات الفردية.

تؤثر المرونة على كيفية اتباع أغلفة الكابلات والأغطية للانحناءات حول ذراع الشاشة أو على طول مسار حافة المكتب، بينما يمكن للتصميم المشقوق تقليل الاضطراب عند تغير تخطيطات الكابلات. قد يجعل تكرار الوصول الأعلى غلاف الكابلات أو الغطاء أو واقي الكابل أكثر عملية عندما تحتاج الكابلات الفردية إلى تعديل. على عكس التخزين أسفل المكتب الذي يركز على تخزين الكابلات أسفل مساحة العمل، تركز أغلفة الكابلات والأغطية على التحكم في حزمة مرئية على طول مسار الكابل.

المشابك والربطات القابلة لإعادة الاستخدام لمسارات الكابلات المنفصلة

توجّه المشابك المسارات المنفصلة، بينما تضبط الربطات القابلة لإعادة الاستخدام التجميع والارتخاء. المشبك اللاصق يعتمد على نظافة السطح ومادته والحمل، أما التثبيت اللولبي فيتطلب سطحًا يسمح بالثقب. إذا كانت تغييرات الأجهزة متوقعة، فاجعل إمكانية الفك وإعادة التموضع جزءًا من قرار الاختيار.

استخدم قائمة التدقيق أدناه لمطابقة ظروف المشابك والربطات مع مسارات الكابلات المنفصلة ومتطلبات الوصول المستقبلية:

• المشابك اللاصقة: قد تساعد في توجيه مسار الكابل عندما تكون مادة المكتب وسطح التثبيت مناسبين، لكن قوة التثبيت قد تختلف حسب حالة السطح.
• المشابك اللولبية: يمكن أن تدعم مسار توجيه أكثر ثباتًا عندما تتوفر نقطة تثبيت وتكون التعديلات المستقبلية أقل تكرارًا.
• الربطات القابلة لإعادة الاستخدام: مفيدة لإدارة الارتخاء عندما تتغير أطوال الكابلات أو يُعاد تموضع المعدات.
• الأشرطة الخطافية والحلقية: تساعد في الحفاظ على تباعد الكابلات مع السماح بتعديل أسهل ووصول مستقبلي للكابلات الفردية.
• تباعد الكابلات: يمكن أن تظل مسارات الكابلات المنفصلة أسهل في التتبع والتعديل عندما تتجنب مسارات التوجيه التداخل غير الضروري.

ينبغي مراعاة نوع المشبك ونوع الرباط وتباعد الكابلات والوصول المستقبلي معًا لأن تخطيطات الكابلات قد تتغير بعد التركيب. تؤثر المشابك اللاصقة والمشابك اللولبية على كيفية اتباع الكابلات لمسار، بينما تؤثر الربطات القابلة لإعادة الاستخدام والأشرطة الخطافية والحلقية وغيرها من أشرطة الكابلات على سهولة تعديل الارتخاء. على سبيل المثال، يمكن لكابلات العرض وأسلاك الطاقة اتباع مسارات منفصلة لتقليل الفوضى وتسهيل الوصول المستقبلي عند الحاجة إلى تغييرات.

تموضع مشترك الكهرباء لإعدادات الشاشات المتعددة

يعتمد تموضع مشترك الكهرباء على مدى وصول السلك، وإمكانية الوصول إلى المفتاح، وحجم المحولات، ومساحة التثبيت والتهوية. يجب أن تبقى القوابس والمحولات غير مضغوطة، وأن يظل المشترك ضمن القدرة أو التيار المقنّن المدوّن عليه. لا توصل مشترك كهرباء بمشترك آخر لزيادة عدد المخارج؛ إذا لم تكفِ المخارج أو المساحة فاختر حلاً مناسبًا للحمل الفعلي.

يتفاعل استهلاك الطاقة والموضع الفعلي من خلال عدد المنافذ وتباعد المحولات ومدى وصول الأسلاك وموقع الحامل. قد يظل عدد المنافذ المناسب صعب الاستخدام إذا كانت المحولات الكبيرة تقلل المساحة المتاحة. يجب أن يسمح مدى وصول الأسلاك بتوصيل الشاشات والملحقات دون إجبار التوصيلات، بينما يمكن لموقع حامل عملي أن يساعد في إبقاء الوصول إلى الطاقة مرئيًا. يبقى الوصول مهمًا لأن الأجهزة والمحولات وأسلاك الطاقة قد تحتاج إلى تعديل مستقبلي.

استخدم قائمة تدقيق السلامة هذه للتحقق من ظروف وضع مشترك الكهرباء قبل الانتهاء من إعداد متعدد الشاشات:

• عدد المنافذ: تأكد من أن المنافذ المتاحة تطابق الأجهزة المتصلة دون الاعتماد على ترتيبات طاقة مزدحمة.
• تباعد المحولات: تحقق مما إذا كانت المحولات الضخمة قد تعيق المنافذ المجاورة أو تقلل الوصول.
• مدى وصول الأسلاك: تحقق من أن أسلاك الطاقة يمكنها الوصول إلى مشترك الكهرباء دون شد مفرط.
• الحماية من ارتفاعات الجهد المفاجئة: إذا كانت الحماية من ارتفاعات الجهد المفاجئة مطلوبة، تأكد من أن واقي ارتفاعات الجهد يناسب الموضع المخصص وظروف الاستخدام.
• موقع الحامل: اختر موقع حامل مشترك الكهرباء يُبقي التوصيلات في متناول اليد عند الحاجة إلى تعديلات.
• التهوية: تجنب ظروف الموضع التي قد تقيد تدفق الهواء حول المحولات أو مكونات الطاقة أسفل المكتب.
• الوصول: أبقِ القوابس والتوصيلات مرئية بدرجة كافية للفحص والتغييرات المستقبلية.

إخفاء مشترك الكهرباء ليس دائمًا أكثر أمانًا أو عملية من إبقائه مرئيًا. قد يقلل مشترك الكهرباء المخفي من الفوضى المرئية، لكن التهوية وتباعد المحولات والوصول قد يصبح تقييمها أصعب حسب الموضع. تنتمي اعتبارات سلامة أسلاك الطاقة التفصيلية إلى سياق سلامة كهربائية مخصص عند الحاجة إلى إرشادات أكثر تحديدًا.

تُظهر قائمة التدقيق هذه الظروف الرئيسية التي يجب التحقق منها عند وضع مشترك كهرباء في إعداد متعدد الشاشات، بما في ذلك فحوصات التوصيل والوصول والسلامة.

عدد المنافذ وتباعد المحولات والحماية من ارتفاعات الجهد المفاجئة

عدد المنافذ وتباعد المحولات والحماية من ارتفاعات الجهد المفاجئة سمات منفصلة يجب فحصها. وجود عدة مخارج أو مفتاح تشغيل لا يعني تلقائيًا وجود حماية من ارتفاعات الجهد؛ تحقق من توصيف المنتج نفسه. كما أن واقي ارتفاعات الجهد ليس مصدر طاقة احتياطية، لذلك لا يعامل كبديل عن UPS.

قد تحجب المحولات الكبيرة منافذ مجاورة حتى عندما يبدو عدد المخارج كافيًا. افحص المخارج القابلة للاستخدام فعليًا بعد تركيب المحولات، وأبقِ مفتاح مشترك الكهرباء في موضع يمكن الوصول إليه. أما حدود القدرة أو التيار فتؤخذ من الملصق أو المواصفات الخاصة بالمشترك نفسه، لا من عدد المخارج.

استخدم قائمة التدقيق أدناه لربط سمات عدد المنافذ وتباعد المحولات والحماية من ارتفاعات الجهد المفاجئة بالتأثيرات التخطيطية العملية:

• عدد المنافذ: قد يدعم عدد أكبر من المقابس توصيلات إضافية عندما تزيد متطلبات الأجهزة.
• تباعد المحولات: يمكن لمسافة خلوص أكبر للمحولات تحسين الوصول عند وجود محولات ضخمة أو كتل محولات.
• الحماية من ارتفاعات الجهد المفاجئة: ينبغي النظر في الحماية من ارتفاعات الجهد المفاجئة إلى جانب السعة المقدرة وظروف الاستخدام المقصودة.
• طول السلك: يمكن أن يحسن طول السلك المناسب مرونة التموضع ومدى وصول سلك الطاقة.
• الوصول إلى المفتاح: يمكن للوصول السهل إلى مفتاح مشترك الكهرباء تبسيط التحكم الروتيني في الطاقة بعد التموضع.

حوامل مشترك الكهرباء داخل صينية الكابلات أو بجانبها

يُختار موضع حامل مشترك الكهرباء وفق الوصول إلى المفتاح، والتهوية، واتجاه دخول الأسلاك، وثبات التثبيت. يمكن وضع الحامل داخل الصينية أو بجانبها أو في موضع مستقل، لكن لا ينبغي أن يؤدي الإخفاء إلى حشر المحولات أو صعوبة فصل القابس عند الحاجة.

يمكن أن يساعد التموضع داخل صينية الكابلات في إبقاء الكابلات والحامل في منطقة مشتركة عندما يكون انفتاح الصينية وخلوص الحرارة ودعم الوزن مناسبين. قد يحسن التموضع بجانب صينية الكابلات الوصول إلى المفتاح ويجعل اتجاه دخول الكابل أسهل في الإدارة عندما تكون التعديلات الروتينية متوقعة. يمكن أن يساعد حامل منفصل أسفل المكتب أو قاعدة مشترك الكهرباء عندما تكون مساحة الصينية محدودة، لكن المقايضة غالبًا ما تتضمن المظهر النظيف مقابل الوصول للصيانة بدلاً من موضع مفضل عالميًا.

استخدم هذه المقارنة لتقييم خيارات تموضع الحامل:

مقارنة مواضع حامل مشترك الكهرباء حسب الوصول والمساحة.

خيار التموضع	متى يساعد	القيد الرئيسي
داخل صينية الكابلات	يجمع الطاقة والكابلات في منطقة واحدة عندما تتوفر مساحة كافية.	التهوية، الخلوص، الحمولة، والوصول إلى المفتاح.
بجانب صينية الكابلات	يحسن الوصول إلى المفتاح والمحولات ويبسّط تغييرات الكابلات.	الحاجة إلى سطح تثبيت منفصل ومسار دخول واضح للكابلات.
في موضع منفصل أسفل المكتب	مفيد عندما تكون الصينية ممتلئة أو لا تناسب أبعاد الحامل.	مدى وصول السلك وثبات التثبيت وبقاء القوابس في المتناول.

توجيه كابلات الشاشة من الشاشات إلى نظام المكتب

يبدأ توجيه كابلات الشاشة من مخارج الشاشة نحو نقطة دخول محكومة في نظام المكتب: الشاشة، ثم ذراع الشاشة أو الحافة الخلفية، ثم المسار أسفل المكتب وصولًا إلى الصينية أو نقاط التثبيت. يجب أن يترك المسار ارتخاءً عند الأجزاء المتحركة وألا يضع شدًا على الموصلات أو يضغط الكابل عند الحواف.

في إعداد ذراع الشاشة، غالبًا ما تتبع كابلات العرض وأسلاك الطاقة الذراع قبل الوصول إلى الحافة الخلفية للمكتب. من هناك، يمكن لمسار الكابل الانتقال نحو نظام المكتب عبر مدخل مسار محدد بدلاً من عبور مناطق مساحة العمل المفتوحة. يؤدي هذا إلى إنشاء انتقالًا منظمًا إلى المسار أسفل المكتب إلى صينية أسفل المكتب.

عندما يكون نصف قطر الانحناء ضيقًا جدًا أو تدخل الكابلات إلى نظام المكتب دون تجميع، قد تصبح التعديلات المستقبلية أكثر صعوبة. يمكن أن يساعد تجميع الكابلات ذات الصلة في تنظيم مسار الكابل، بينما قد يحسن الفصل بين كابلات العرض وأسلاك الطاقة الوصول ويقلل ازدحام التوجيه حيث تزداد كثافة الكابلات. يمكن أن يدعم الارتخاء المناسب والانحناءات التدريجية سهولة الصيانة عند إعادة تموضع الشاشات أو الأجهزة المتصلة.

تسلسل المسار النموذجي هو الشاشات، ذراع الشاشة أو الحافة الخلفية، المدخل السفلي، وصينية أسفل المكتب. لاتخاذ قرارات توجيه أوسع بعد الانتقال من الشاشة إلى المكتب، قد يساعد تمرير كابلات الشاشة أسفل المكتب مع إبقاء نقاط الوصول الخاصة بالشاشة مرئية وفي متناول اليد.

1. ابدأ مسار الكابل عند مخارج الشاشة؛ إذا تحركت الشاشات أو مالت، اترك ارتخاءً كافيًا للحفاظ على الوصول.
2. وجّه الكابلات عبر ذراع الشاشة أو على طول الحافة الخلفية عند توفرها؛ إذا حدثت تغييرات في الاتجاه، حافظ على نصف قطر انحناء مناسب لتسهيل التوجيه.
3. جمّع كابلات الشاشة ذات الصلة قبل نقطة دخول المسار؛ إذا زاد عدد الكابلات، أبقِ نقاط الوصول محددة للتغييرات المستقبلية.
4. افصل كابلات العرض عن أسلاك الطاقة حيثما كان ذلك عمليًا؛ إذا أصبحت مسارات الكابلات مزدحمة، قد يحسن الفصل الوصول والتنظيم.
5. انقل الكابلات إلى صينية أسفل المكتب عبر مسار دخول محدد؛ إذا احتوت الصينية على مجموعات كابلات متعددة، حافظ على سهولة الصيانة بإبقاء المسار في متناول اليد.

يوضح هذا الرسم البياني المراحل الرئيسية لتوجيه كابلات الشاشة من الشاشات إلى صينية أسفل المكتب، إلى جانب ممارسات إدارة الكابلات الرئيسية وعوامل سهولة الصيانة.

التوجيه عبر أذرع الشاشة وخلف المكتب

مع أذرع الشاشة، مرّر الكابلات عبر قنوات أو مشابك الذراع ثم إلى الخلف مع ترك ارتخاء عند المفاصل. اختبر الشاشة في أوضاعها القصوى؛ إذا شدّ الكابل أو تغيّر انحناؤه قرب الموصل، فالمسار يحتاج إلى ارتخاء أكبر أو نقطة خروج مختلفة.

عندما تغير حركة المفصل موضع أذرع الشاشة، يمكن للارتخاء المحدود أن يجعل تعديل الكابل أكثر صعوبة. قد يساعد ترك ارتخاء مناسب حول المفاصل المتحركة واستخدام مشابك الذراع لتوجيه مسار الكابل في الحفاظ على الوصول مع تغير المسار. غالبًا ما توفر الحواف الخلفية المفتوحة وصولاً أسهل إلى مسارات الإنزال من الحافة الخلفية، بينما قد يقلل المكتب الملاصق للجدار الخلوص ويتطلب مزيدًا من الحذر عند الوصول إلى الكابلات خلف المكتب.

1. وجّه الكابلات عبر مشابك الذراع عند توفرها؛ إذا كان ذراع الشاشة يتحرك بشكل متكرر، اترك ارتخاءً كافيًا لدعم حركة المفصل والتعديل المستقبلي.
2. وجّه اتجاه خروج الكابل نحو المسار الخلفي؛ إذا غادرت الكابلات الذراع بزاوية حادة، أبقِ مسار الكابل في متناول اليد لإعادة التموضع.
3. استخدم مسارات الإنزال من الحافة الخلفية لنقل الكابلات خلف المكتب؛ إذا كان الخلوص الخلفي محدودًا، تحقق من الوصول قبل الاعتماد على المسار.
4. تحقق من الارتخاء حول المفاصل المتحركة؛ إذا كان طول الكابل غير كافٍ لحركة الذراع، فقد تقل مرونة التوجيه والوصول.

التوجيه أسفل المكتب دون كابلات متدلية

يبدأ التوجيه أسفل المكتب بإبقاء كابلات الشاشة في مسار محكوم بعد مغادرتها منطقة الشاشة. تقل احتمالية وجود كابلات متدلية عندما يتبع مسار الكابل أسفل المكتب اتجاه كابل محدد ويصل إلى نقطة دخول محكومة عبر نقاط دخول الصينية.

إذا كانت المشابك متباعدة جدًا أو لا تتوافق نقاط دخول الصينية مع اتجاه المسار، قد تهبط الكابلات بين نقاط التثبيت. اجعل تباعد المشابك والربطات تابعًا لوزن الحزمة ومادة المكتب والحاجة إلى الصيانة، مع إبقاء المنافذ ومشترك الكهرباء قابلين للوصول.

• المشابك: استخدم مشابك توجيه الكابلات لتوجيه مسار الكابل أسفل المكتب؛ إذا اختلف وزن الكابل، قد يحتاج تباعد المشابك إلى تعديل للحفاظ على السيطرة.
• نقاط دخول الصينية: وجّه الكابلات عبر نقاط دخول صينية محددة؛ إذا كانت مواقع الدخول غير متناسقة، قد يصبح الحفاظ على اتجاه الكابل أكثر صعوبة.
• اتجاه الكابل: حافظ على اتساق اتجاه الكابل بعد مغادرة الكابلات منطقة الشاشة؛ إذا تقاطعت المسارات بشكل غير ضروري، قد يصبح الوصول أقل ملاءمة.
• تباعد الربطات: اترك تباعد الربطات يدعم التجميع دون الحد من تغييرات الكابلات المستقبلية؛ إذا كانت الربطات قريبة جدًا من بعضها، قد تقل سهولة الصيانة.
• الخلوص السفلي: تحقق من الخلوص السفلي على طول المسار؛ إذا مرت الكابلات عبر مناطق ضيقة، قد يصبح الوصول إلى الطاقة أو المنافذ أكثر صعوبة.

إدارة طول الكابل الزائد دون عرقلة الوصول

خزّن الطول الزائد في حلقات واسعة يسهل الوصول إليها من دون شد الموصلات أو ضغط الكابل. اترك ارتخاءً عند نقاط الحركة، وتجنب الربط المحكم أو وضع الحلقات حيث تحجب المنافذ. بالنسبة لأسلاك الطاقة، لا تحصرها أو تلفها بإحكام؛ اتبع تعليمات المنتج إذا كانت هناك قيود خاصة بالتحميل أو التهوية.

عندما يصعب الوصول إلى الحلقات أو يصبح شد الربطات مفرطًا، قد تتطلب تعديلات الكابلات المستقبلية جهدًا أكبر. يمكن أن يؤثر نصف قطر الانحناء ووزن المحول على كيفية تخزين الطول الزائد، خاصة بالقرب من نقاط التوصيل حيث تكون هناك حاجة للوصول. بالنسبة للمستخدمين الذين يقومون بتغييرات متكررة للأجهزة مستقبلًا، مثل استبدال الشاشات أو قواعد الإرساء، يمكن للحلقات التي يسهل الوصول إليها أن تساعد في الحفاظ على إعداد قابل للصيانة دون الحد من التعديلات.

استخدم فحوصات الإجراءات المطلوبة والمحظورة التالية عند التعامل مع طول الكابل الزائد:

• مطلوب: تخزين طول الكابل الزائد في حلقات يسهل الوصول إليها عند الحاجة إلى تعديلات مستقبلية.
• مطلوب: ترك ارتخاء كافٍ بالقرب من التوصيلات لدعم الوصول إلى المنافذ وتغييرات الأجهزة المستقبلية.
• مطلوب: مراعاة نصف قطر الانحناء عند ترتيب الحلقات ليبقى توجيه الكابل أسهل في التعديل.
• مطلوب: مراعاة وزن المحول عند تخزين الطول الزائد بالقرب من المحولات أو نقاط التوصيل.
• محظور: زيادة شد الربطات إلى درجة يصعب معها الوصول إلى الكابل أو تعديله.
• محظور: وضع طول الكابل الزائد حيث قد يقلل الوصول إلى المنافذ أو يعيق التغييرات الروتينية.
• محظور: إنشاء حلقات تركز الإجهاد في منطقة واحدة عندما يتغير مسار الكابل.
• محظور: استخدام ربط دائم عندما قد تكون تغييرات الأجهزة المستقبلية أو استبدال الكابل متوقعة.

فحوصات التوافق قبل اختيار مجموعة إدارة كابلات للشاشات المتعددة

تبدأ فحوصات التوافق قبل اختيار مجموعة إدارة كابلات للشاشات المتعددة من محطة العمل نفسها، لا من عدد القطع داخل المجموعة. قارن حجم الحزمة، ومساحة التثبيت، وموضع الطاقة، ونطاق الحركة، وتكرار الوصول مع وظيفة كل جزء. اختر مجموعة أكبر فقط عندما يحتاج الحمل الفعلي إلى سعة أو نقاط توجيه إضافية؛ لا تفترض أن كثرة القطع تعني ملاءمة أفضل.

• عدد الشاشات: تحقق من عدد الشاشات التي تضيف كابلات؛ اختر سعة أكبر فقط عندما يتطلب حمل الكابل المضاف ذلك.
• حجم حزمة الكابلات: تحقق من سمك الحزمة وحجم المحولات؛ فكر في مجموعة أكبر إذا تجاوزت الكابلات المجمعة التحكم البسيط بالربطات.
• مساحة السطح السفلي للمكتب: تحقق من مساحة التثبيت القابلة للاستخدام؛ اختر أجزاء مناسبة دون عرقلة مساحة الأرجل أو الوصول.
• موقع مشترك الكهرباء: تحقق من مدى الوصول والرؤية؛ عدّل اختيار المجموعة إذا كان الوصول إلى الطاقة سيكون مزدحمًا أو مخفيًا.
• أذرع الشاشة: تحقق من الحركة ومخارج الكابلات؛ أضف ربطات قابلة لإعادة الاستخدام حيث يحتاج الارتخاء إلى ضبط محكوم.
• قاعدة الإرساء: تحقق من مسارات الأجهزة القصيرة والوصول إلى المنافذ؛ استخدم غلاف كابلات قابلًا للفتح إذا كانت الحزمة المرئية تحتاج إلى وصول متكرر.
• الحركة بين الجلوس والوقوف: تحقق من الحركة الرأسية والارتخاء؛ اختر أجزاء تسمح بالحركة دون إجبار الكابلات على الشد.
• حساسية الميزانية: تحقق من الأجزاء التي تحل مهام التحكم في الكابلات الفعلية؛ تجنب الدفع مقابل قطع من المجموعة غير مستخدمة عندما تكون الأجزاء المستهدفة كافية.

عدد الشاشات وحجم حزمة الكابلات هما أول إشارات السعة التي يجب فحصها. يمكن للشاشات الإضافية إضافة كابلات عرض وأسلاك طاقة ومحولات وتوصيلات طرفية، مما قد يزيد الحجم الإجمالي لحزمة الكابلات. إذا كانت الحزمة كثيفة، فقد تكون هناك حاجة إلى مجموعة أكبر أو ربطات إضافية أو أغلفة كابلات منفصلة للحفاظ على سهولة التوجيه.

في محطة عمل مزودة بأذرع شاشة أو قاعدة إرساء أو حركة جلوس ووقوف، يجب أن تسمح المجموعة بالحركة دون عرقلة الوصول. قد تتطلب أذرع الشاشة ارتخاءً بالقرب من نقاط الحركة، بينما يمكن لقاعدة الإرساء إضافة مسارات كابلات قصيرة تحتاج إلى تحكم منفصل. يمكن لحركة الجلوس والوقوف أيضًا تغيير مسار الكابل المطلوب بين سطح المكتب والتخزين السفلي. تجعل هذه الظروف متطلبات الارتخاء والوصول جزءًا من فحص التوافق.

ينبغي التحقق من موقع مشترك الكهرباء ومساحة السطح السفلي للمكتب قبل اختيار أجزاء المنظم. قد تتضمن المجموعة صوانيًا أو مشابك أو روابط، لكن تلك الأجزاء لا تزال بحاجة إلى مساحة تثبيت قابلة للاستخدام ووصول يمكن بلوغه للطاقة. إذا كانت المساحة السفلية محدودة أو كان موقع مشترك الكهرباء يعيق الوصول، فقد يعتمد ملاءمة المجموعة على تخطيط أصغر أو أجزاء تحكم منفصلة للكابلات.

ينبغي تقييم حساسية الميزانية مقابل ما يحتاجه الإعداد بالفعل بدلاً من عدد العناصر في المجموعة. إذا أضافت مجموعة أكبر أجزاء غير مستخدمة، فقد تكون أغلفة الكابلات المنفصلة أو الربطات الإضافية أكثر عملية؛ إذا كان الإعداد يتوسع، قارن عوامل التكلفة للتجهيزات الأكبر قبل الاختيار. تشمل مؤشرات الحاجة إلى سعة أكبر زيادة عدد الشاشات، أو حجم حزمة كابلات أكبر، أو استخدام قاعدة إرساء إضافية، أو حركة جلوس ووقوف جديدة.

تكون مجموعة إدارة الكابلات ملائمة عندما تطابق سعة الكابلات ومساحة المكتب وموضع الطاقة واحتياجات الحركة ومتطلبات الوصول. اختر سعة أكبر فقط إذا كان الحمل أو التخطيط يتطلبانها، وأضف ربطات إضافية عندما يكون التحكم في الارتخاء هو المشكلة، واستخدم غلاف كابلات مستقلًا للحزمة المرئية بدل افتراض أن جزءًا واحدًا يحل كل المسارات.

فيما يلي أمثلة على منتجات تؤدي وظائف مختلفة في نظام إدارة الكابلات. استخدمها بعد مطابقة نوع الجزء مع التخطيط، ثم تحقق في صفحة المنتج من الأبعاد، وطريقة التثبيت، وحدود الحمولة أو السعة، والتوافق الحالي قبل الشراء.

يوضح هذا الرسم البياني فحوصات التوافق الرئيسية التي يجب إجراؤها قبل اختيار مجموعة إدارة كابلات للشاشات المتعددة، بما في ذلك ظروف السعة والحركة والتخطيط.

إعدادات الشاشة المزدوجة والكمبيوتر المحمول وقاعدة الإرساء

يعتمد التوافق على كيفية تغيير تركيبة الأجهزة لعدد الكابلات واحتياجات الوصول داخل مساحة العمل متعددة الشاشات نفسها. يمكن لإعداد الشاشة المزدوجة أو الكمبيوتر المحمول أو قاعدة الإرساء أو برج الكمبيوتر المكتبي أو موزع USB أو ترتيب الشاحن إنشاء مسارات كابلات ونقاط توصيل مختلفة، مما يجعل نوع الإعداد هو المتغير الرئيسي.

قد يكون إعداد الشاشتين بسيطًا إذا كانت التوصيلات مباشرة، بينما تجمع محطة مزودة بقاعدة إرساء كابلات الشاشات والأجهزة الطرفية والطاقة قرب نقطة واحدة. برج الكمبيوتر قد ينقل بعض المسارات نحو الأرض أو جانب المكتب، في حين تبقي القاعدة كثيرًا من التوصيلات قرب سطح العمل. كلما زاد عدد الأجهزة، زادت أهمية تحديد نقاط النهاية الفعلية للكابلات قبل اختيار الصينية أو المسار.

استخدم المقارنة أدناه لتقييم كيف يغيّر نوع الإعداد عدد الكابلات ومساراتها وإمكانية الوصول إليها:

• شاشة مزدوجة مقابل محطة عمل مزودة بقاعدة إرساء: قد يتضمن إعداد الشاشتين مجموعات كابلات أقل، بينما يمكن لمحطة العمل المزودة بقاعدة إرساء زيادة عدد الكابلات ومتطلبات الوصول من خلال الأجهزة المتصلة الإضافية.
• قاعدة كمبيوتر محمول مقابل برج كمبيوتر مكتبي: قد تركز قاعدة الكمبيوتر المحمول الكابلات بالقرب من سطح المكتب، بينما يمكن لبرج الكمبيوتر المكتبي توزيع مسارات الكابلات بين سطح المكتب ومنطقة الأرضية.
• موزع USB مقابل التوصيلات المباشرة: يمكن لموزع USB تجميع التوصيلات، ولكنه قد ينشئ مجموعة كابلات أكثر كثافة تتطلب مزيدًا من الاهتمام بالتوجيه.
• الشواحن والملحقات مقابل إعداد الشاشة فقط: يمكن للشواحن والملحقات الإضافية زيادة ضغط التوجيه وجعل تخطيط الوصول أكثر أهمية أثناء تنظيم الكابلات.

المكاتب الثابتة، مكاتب الجلوس والوقوف، والتخطيطات المجاورة للجدار

يعتمد التوافق على كيفية تأثير حركة المكتب وموضع الجدار على متطلبات طول الكابل والارتخاء. تخلق المكاتب الثابتة ومكاتب الجلوس والوقوف والتخطيطات المجاورة للجدار ظروفًا مختلفة لمسارات الكابلات من الأرض إلى المكتب ومناطق الخلوص، مما يجعل الحركة هي الشرط الأساسي.

في المكتب الثابت يبقى المسار من الأرض إلى سطح المكتب شبه ثابت. أما مكتب الجلوس والوقوف فيجب اختباره من أدنى ارتفاع إلى أعلى ارتفاع، مع ارتخاء يمنع الشد والانحشار. وعند وضع المكتب قرب الجدار، يصبح الخلوص الخلفي والوصول إلى القوابس قيدًا إضافيًا. الحركة الفعلية للمكتب هي التي تحدد مقدار الارتخاء المطلوب، وليس نوع المكتب وحده.

استخدم قائمة التدقيق أدناه للتحقق من ظروف التوجيه الخاصة بالتخطيط:

• المكاتب الثابتة: تحقق مما إذا كان طول الكابل يدعم المسار المقصود مع الحفاظ على الخلوص حول هيكل المكتب.
• مكاتب الجلوس والوقوف: تحقق من أن متطلبات الارتخاء تأخذ في الاعتبار الحركة بين أوضاع المكتب دون إحداث شد في الكابل.
• التخطيطات المجاورة للجدار: تحقق مما إذا كان الوصول الخلفي ومناطق الخلوص تظل قابلة للاستخدام عندما يكون المكتب موضوعًا بالقرب من الحائط.
• مسارات الكابلات من الأرض إلى المكتب: تحقق من أن مسار الكابل يمكنه استيعاب ظروف الحركة والوصول دون الاعتماد على موضع كابل ثابت.
• الحركة القابلة لضبط الارتفاع: راجع تغييرات مسار الكابل أثناء تنقل المكتب واضبط تخطيط الارتخاء عند زيادة نطاق الحركة.

الأخطاء الشائعة في إدارة كابلات الشاشات المتعددة

عند ظهور فوضى أو صعوبة وصول أو شد في الكابلات، ابدأ بالأسباب الأكثر ارتباطًا بالعرض: صينية أصغر من الحزمة، ارتخاء غير كافٍ، مسار مقيد، تثبيت ضعيف، أو موضع طاقة يصعب الوصول إليه. تشخيص العرض قبل شراء جزء جديد يقلل احتمال معالجة المشكلة بأداة لا تناسب سببها.

طريقة عملية لاستكشاف الأخطاء وإصلاحها هي ربط كل عرض بسببه المحتمل، ثم التحقق من الحالة قبل تعديل الإعداد. قد يشير خروج الكابلات من الصينية إلى صواني صغيرة الحجم، بينما يمكن أن ينتج إجهاد الكابل عن تحكم ضعيف في الارتخاء أو كابلات قصيرة أو انحناءات ضيقة. ابدأ بفحص مباشر يبيّن ما إذا كان السبب المشتبه به يطابق العرض الملاحظ.

في إعداد متعدد الشاشات، من الأخطاء الشائعة وضع عدد كبير جدًا من كابلات العرض وكابلات الطاقة والمحولات في صينية صغيرة الحجم. قد يظهر العرض على شكل خروج الكابلات من الصينية أو محولات محجوبة أو وصول مخفض لمشترك الكهرباء بعد توصيل الأجهزة. إذا حدثت تلك الحالة، قد تكون مراجعة حمل الكابلات ومساحة الصينية ومجموعات التوجيه حلاً مناسبًا اعتمادًا على الإعداد.

استخدم قائمة التدقيق التشخيصية أدناه لربط الأعراض والأسباب والفحوصات والتعديلات الأكثر أمانًا:

ربط أعراض إدارة الكابلات بالأسباب المحتملة والفحص والتعديل المناسب.

الخطأ	السبب المحتمل	الفحص	التعديل الأكثر أمانًا
صواني صغيرة الحجم	حمل الكابلات يتجاوز مساحة الصينية المتاحة	تحقق من خروج الكابلات من الصينية أو ازدحام التوجيه	راجع سعة الصينية وتجميع الكابلات
تحكم ضعيف في الارتخاء	مساحة حركة كابلات محدودة	تحقق من وجود شد أثناء التعديل	أضف ارتخاءً يمكن الوصول إليه حيث تحدث الحركة
كابلات قصيرة أو انحناءات ضيقة	مسار توجيه مقيد يخلق إجهادًا	تحقق من نقاط التوصيل بحثًا عن إجهاد الكابل	استخدم مسار كابل أقل تقييدًا
محولات محجوبة	موضع المحول يقلل الوصول إلى مشترك الكهرباء	افحص تباعد المنافذ وموضع المحول	أعد وضع المحولات عندما يكون الوصول محدودًا
مشابك لاصقة ضعيفة	وزن الكابل أو حالة السطح تؤثر على التثبيت	تحقق من بقاء المشابك ملتصقة	راجع نوع المشبك وسطح التثبيت
مشتركات كهرباء يصعب الوصول إليها	الموضع يحد من الوصول إلى القوابس أو المفاتيح	تحقق من الوصول بعد تركيب الكابلات	عدّل الموضع إذا ظل الوصول مقيدًا

سعة صينية صغيرة جدًا لكابلات الطاقة والعرض

إذا خرجت الكابلات من حدود الصينية، أو ترهلت الصينية، أو أصبح الوصول إلى القوابس صعبًا، فافحص السعة والحمولة قبل إضافة مزيد من الربطات. قد تكون المشكلة في حجم الحزمة، أو المحولات الكبيرة، أو توزيع الوزن، أو وجود مشترك الكهرباء داخل الصينية، وليس في عدد الكابلات وحده.

تؤثر أبعاد الصينية على كيفية ملاءمة الكابلات، لكن حجم المحول وتكديس الكابلات يمكن أن يخلقا حمولة زائدة على الصينية حتى عندما تبدو الصينية كافية في البداية. قد يساهم التوزيع غير المتساوي للوزن في الترهل، بينما يمكن للتوجيه المزدحم أن يجعل الوصول إلى الكابلات أصعب. كمثال تصحيحي، قد يؤدي فصل محولات الطاقة الضخمة عن كابلات العرض المجمعة إلى تحسين الوصول عندما يكون حجم المحول هو المصدر الرئيسي للازدحام.

استخدم فحوصات العرض إلى السبب أدناه لتشخيص المشاكل المتعلقة بالسعة:

• خروج الكابلات من الصينية: سبب محتمل هو تكديس الكابلات الذي يتجاوز سعة الصينية المتاحة؛ تحقق مما إذا كان خروج الكابلات من الصينية يمتد إلى ما بعد الصينية بعد التوجيه.
• الترهل: سبب محتمل هو توزيع غير متساوٍ للوزن من المحولات أو مجموعات الكابلات المركزة؛ تحقق من مكان تركيز وزن الكابل داخل الصينية.
• كابلات يصعب الوصول إليها: سبب محتمل هو صينية مزدحمة بمسارات وصول محدودة؛ تحقق مما إذا كانت التوصيلات تظل في متناول اليد بعد التركيب.
• وصول مقيد للطاقة: سبب محتمل هو حجم المحول مع موضع مشترك الكهرباء؛ تحقق مما إذا كان الوصول إلى القوابس أو المفاتيح أو المنافذ صعبًا.
• حمولة زائدة على الصينية: سبب محتمل هو صينية صغيرة الحجم بالنسبة لكابلات الطاقة والعرض مجتمعة؛ تحقق مما إذا كان فصل الكابلات قد أصبح صعبًا بسبب المساحة المحدودة.

كابلات قصيرة، وانحناءات ضيقة، وتحكم ضعيف في الارتخاء

عندما يصبح الوصول إلى التوصيلات صعبًا أو تظل الكابلات تحت شد، غالبًا ما تكون الكابلات القصيرة والتحكم الضعيف في الارتخاء ظروفًا مساهمة. يمكن للكابلات القصيرة ومدى الوصول المحدود والتحكم الضعيف في الارتخاء أن تخلق إجهادًا في الكابل أو تقلل من إمكانية الوصول إلى المنافذ، خاصة عندما تغير حركة ذراع الشاشة أو حركة المكتب مسار الكابل، اعتمادًا على الإعداد.

يمكن للانحناءات الضيقة زيادة ضغط التوجيه عندما يصبح نصف قطر الانحناء صغيرًا جدًا أو عندما يجبر زاوية الموصل الكابل على مسار مقيد. ينبغي تقييم طول الكابل ونصف قطر الانحناء وزاوية الموصل معًا لأن مشاكل الوصول قد تنتج عن تأثيرها المشترك بدلاً من حالة واحدة. في إعداد مكتب الجلوس والوقوف أو إعداد الشاشة الذي يتم تعديله بشكل متكرر، قد تتطلب حركة ذراع الشاشة الإضافية أو حركة المكتب حلقة ارتخاء أكبر للحفاظ على إمكانية الوصول إلى المنافذ.

استخدم الفحوصات التالية عند تشخيص حركة الكابل والإجهاد:

• مطلوب: تحقق مما إذا كان طول الكابل يوفر مدى وصول كافٍ أثناء حركة ذراع الشاشة.
• مطلوب: حافظ على نصف قطر انحناء تدريجي عند توجيه الكابلات حول حواف المكتب أو نقاط التثبيت.
• مطلوب: تحقق من إمكانية الوصول إلى المنافذ بعد توجيه الكابلات وتموضع الأجهزة.
• مطلوب: اترك حلقة ارتخاء عندما تكون حركة المكتب أو التعديل المتكرر للشاشة متوقعة.
• محظور: شد الكابلات القصيرة بين نقاط التوصيل عندما يخلق مدى الوصول المحدود شدًا في الكابل.
• محظور: إنشاء انحناءات ضيقة تجبر زاوية موصل حادة بالقرب من منفذ.
• محظور: تقليل الارتخاء إلى درجة تتغير فيها ظروف إجهاد الكابل بسبب حركة ذراع الشاشة.
• محظور: افتراض أن كل انحناء ضيق يسبب ضررًا؛ يعتمد الخطر على نصف قطر الانحناء والحركة وظروف توجيه الكابل.

أسئلة توصيل الشاشات التي تؤثر في تخطيط الكابلات

ما الذي يؤثر في عدد الكابلات عند تخطيط توصيلات الشاشات؟

يتحدد عدد الكابلات من اتصالات العرض والطاقة والأجهزة الطرفية والشحن وقاعدة الإرساء. قد يقل عدد المسارات عندما تجمع وصلة USB‑C متوافقة أكثر من وظيفة أو عندما تتركز الاتصالات في قاعدة إرساء، لكن ذلك يعتمد على قدرات الأجهزة. احصِ التوصيلات الفعلية لكل جهاز قبل اختيار السعة.

هل يمكن لأذرع الشاشة تغيير متطلبات تخطيط الكابلات؟

نعم. يغيّر ذراع الشاشة موضع نقاط خروج الكابلات أثناء الحركة، لذلك يحتاج المسار إلى ارتخاء عند المفاصل ونصف قطر انحناء مناسب. اختبر نطاق حركة الذراع كاملًا قبل تثبيت الربطات؛ أي شد على الموصل يعني أن المسار أو الارتخاء يحتاج إلى تعديل.

هل ينبغي مراعاة مشتركات الكهرباء قبل اختيار حجم الصينية؟

نعم، إذا كان مشترك الكهرباء أو المحولات سيشغلان مساحة في الصينية. افحص أبعادهما وتباعد القوابس ومكان المفتاح قبل اختيار الصينية؛ المساحة القابلة للاستخدام بعد وضع الطاقة هي الأهم، لا الأبعاد الخارجية للصينية وحدها.

هل يحل غلاف الكابلات مشكلات التوجيه في المساحات المقيدة؟

غلاف الكابلات يحل مشكلة تجميع الحزمة المرئية، لكنه لا يصحح كابلًا قصيرًا أو خلوصًا ضيقًا أو مسارًا يتعرض للشد أثناء الحركة. إذا كانت المشكلة عند حافة أو مفصل متحرك، عدّل المسار أو الارتخاء أولًا ثم استخدم الغلاف للتجميع.

كيف ينبغي تقييم حجم الصينية عندما يتغير عدد الكابلات؟

قيّم حجم الصينية من الحزمة الحالية مع هامش معقول للتغيير، لا من عدد الشاشات فقط. إذا أضيفت شاشة أو شاحن أو قاعدة إرساء، أعد فحص حجم الحزمة والمحولات ومساحة الوصول؛ لا توجد نسبة توسع ثابتة تصلح لكل مكتب.

هل يمكن لقاعدة الإرساء تبسيط توصيلات الشاشات؟

يمكن لقاعدة الإرساء تبسيط التخطيط عندما تركز عدة توصيلات قرب نقطة واحدة، لكنها لا تضمن تقليل العدد الإجمالي للكابلات. قد يصبح لدى الكمبيوتر المحمول كابل صاعد واحد إلى القاعدة، بينما تنتهي كابلات الشاشات والطاقة والأجهزة الطرفية عند القاعدة نفسها. الخلاصة التخطيطية هي إبقاء منطقة القاعدة قابلة للوصول وفحص دعم الفيديو والطاقة في المنافذ الفعلية.

ما الذي ينبغي فحصه في مشكلات التوجيه في المساحات المقيدة؟

افحص مشكلات التوجيه في المساحات المقيدة عندما تقلل حركة المكتب أو المسافة إلى الجدار أو الحواف الضيقة من مساحة المسار. تحقق من الخلوص، ونطاق الحركة، ونصف قطر الانحناء، وعدم انحشار الكابل قبل تثبيت المشابك نهائيًا. الخلاصة التخطيطية هي تغيير المسار أو نقطة التثبيت إذا كان الوصول أو الحركة يضعان شدًا على الكابل.

يوضح هذا الرسم البياني العوامل الرئيسية المؤثرة على عدد الكابلات، وفحوصات الحركة والتوجيه، وظروف الأجهزة والتوسع التي يجب مراعاتها أثناء تخطيط كابلات العرض.
